食品级卫生型板式热交换器三维设计

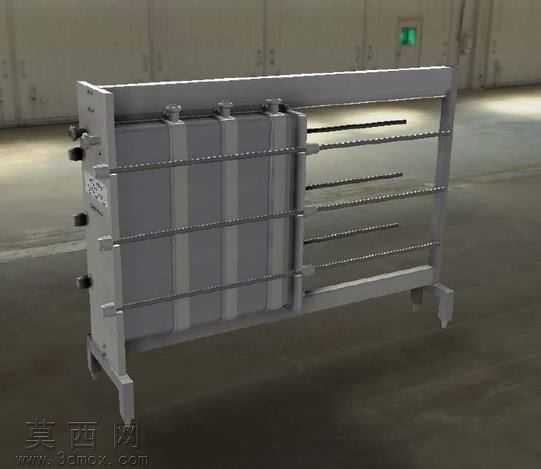

本模型为食品级卫生型板式热交换器，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循食品加工设备的卫生设计规范，对设备的每一处结构细节都做了精准还原。模型整体采用框架式承载结构，两侧设置厚重的立式支撑端板，端板底部配置带支撑脚的落地机架，保证设备放置与运行的稳定性，支撑脚做了圆弧过渡处理，避免卫生死角积污，符合食品生产区域的清洁要求。换热核心部分由多片冲压成型的不锈钢换热板片堆叠组成，板片之间预留精准的介质流道间隙，板片边缘采用食品级密封垫片做密封处理，建模时还原了垫片的嵌入式安装结构，保证密封可靠性同时避免垫片接触物料产生污染。设备的压紧结构采用多根横向排布的拉紧螺栓，搭配两端的锁紧螺母结构，可通过调节螺栓锁紧程度调整板片组的压紧力，适配不同工况下的密封需求，螺栓表面做了光滑处理，避免积尘纳垢。介质进出口接口设置在固定端板侧面，接口采用标准化卫生级连接结构，建模时还原了接口的法兰与快装适配结构，方便与食品生产管线快速对接。材质渲染方面，整体设备主体采用哑光不锈钢材质，还原食品级304不锈钢的金属质感，密封垫片采用半透明的食品级橡胶材质，机架支撑部分做了同材质的金属质感统一处理，渲染时模拟工业厂房的自然光环境，突出设备的金属质感与结构轮廓，清晰展现各部件的装配关系。设计过程中充分考虑食品行业的使用需求，所有与物料接触的表面都做了无死角平滑处理，板片的波纹结构采用人字形波纹设计，既可以提升流体湍流程度强化换热效率，又能避免物料残留，方便设备清洗与CIP在位清洁。模型完整还原了设备的装配层级，从固定端板、活动端板、换热板片、密封垫片、拉紧螺栓到支撑机架，每个部件都可单独拆分查看，清晰展现板式换热器的装配逻辑与工作原理，可用于食品加工、啤酒酿造、乳制品生产等领域的设备布局演示、换热原理教学以及配套管线设计参考。
