电子显微镜用铝型材屏蔽法拉第框

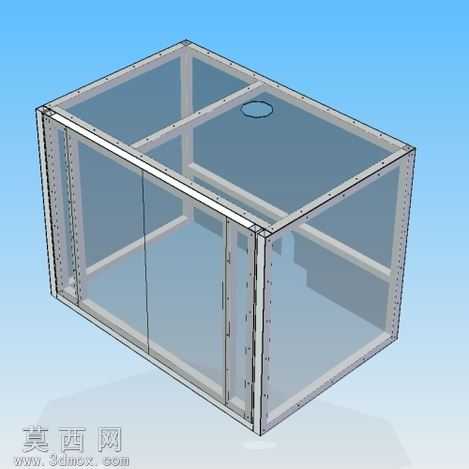

本模型为电子显微镜配套使用的法拉第屏蔽框，整体采用三维参数化建模方式完成全结构搭建，建模过程严格遵循实际加工装配逻辑，先完成基准坐标系与装配骨架的搭建，再逐一生成各组成构件并完成约束装配，确保所有构件的安装孔位、拼接缝隙完全匹配实际生产公差要求。模型主体框架采用40×40规格萨帕铝型材搭建，建模时完整还原了铝型材的标准槽道结构、端面连接孔位、角件安装位细节，所有铝型材构件的切割长度、拼接角度均经过参数化校准，可直接导出加工下料清单。框体的围护面板采用2毫米厚铝板搭建，建模时还原了铝板的折弯边、安装翻边、螺丝过孔结构，顶板位置预留的圆形穿线孔也做了翻边强化处理，避免穿线时划伤线缆，同时保证屏蔽连续性。渲染阶段采用半透明玻璃质感与金属铝材质搭配呈现，铝型材部分赋予磨砂阳极氧化铝材质，还原工业铝型材的哑光金属质感与细微表面颗粒纹理，铝板部分采用半透明浅蓝灰色材质，既可以清晰展示内部框架的支撑结构布局，又能直观呈现围护面板的覆盖范围，框架拼接处的角码、连接螺丝等标准件也做了简化建模与金属材质赋予，提升整体模型的真实感。结构设计上采用长方体笼式布局，底部设置双层铝型材支撑梁提升整体承重强度，侧面预留双开门式安装位，方便电子显微镜的放入与调试，所有铝型材拼接处均设计为连续导电接触结构，保证法拉第笼的电磁屏蔽效能，整体框架无尖锐棱角，所有外露边均做倒圆角处理，符合实验室设备的安全使用要求。设计过程中优先考虑装配便捷性，所有构件均采用标准铝型材与标准铝板加工，无需定制特殊截面材料，连接方式全部采用标准角码与螺丝连接，无需焊接作业，既降低加工成本，又方便现场组装与后期拆卸调整，模型的所有参数均可编辑调整，可根据不同型号电子显微镜的尺寸快速修改框架长宽高参数，适配不同的使用场景。
