点40口径格洛克手枪撞针结构三维建模

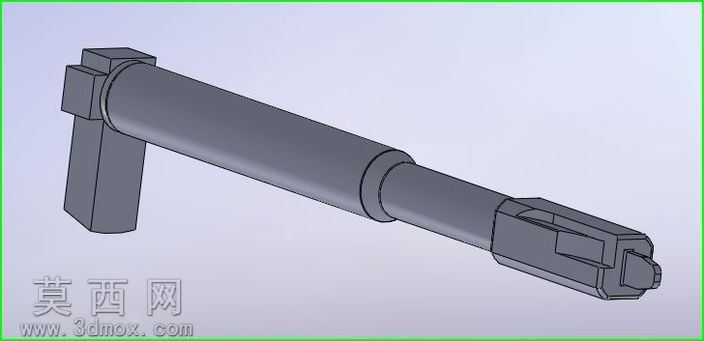

本次三维建模围绕点40口径格洛克手枪的撞针部件展开，建模过程严格遵循枪械击发组件的真实尺寸比例与功能逻辑，首先通过测绘参考实物的各段轴径、总长、端部定位结构尺寸，在三维建模环境中先绘制主体回转体的截面轮廓，通过旋转特征生成撞针的杆身基础结构，针对杆身上的定位环槽、端部的击锤接触凸台、前端的击针尖部异形结构，分别采用拉伸切除、倒角、扫描切除等特征命令逐步细化，保证各结构的过渡圆角、配合公差带符合枪械零件的装配要求。材质渲染阶段，针对枪械撞针常用的合金结构钢材质，调整金属材质的粗糙度、反光度参数，模拟经过热处理后的硬化表面质感，对杆身的磨削加工面与端部的非加工面分别赋予不同的材质表现，还原真实零件的表面处理差异。结构设计上，完整还原了撞针的T型尾部定位结构，该结构用于在枪机内部限定撞针的前后行程，避免撞针突出量过大造成的安全隐患，杆身的多段轴径设计分别对应枪机内的击针簧安装位、导引孔配合位，每一段轴肩的位置都经过尺寸校核，保证击发时撞针能够顺畅滑动、无卡滞，前端的击针尖采用符合弹药底火尺寸的小直径凸台设计，边缘做微小圆角处理，避免击发时击穿底火造成故障。建模过程中对各配合面的尺寸公差做了参数化设置，可直接导出用于后续的结构验证、3D打印样件制作或者工程图生成，整体模型无破面、无重叠特征，所有结构都具备实际的工程意义，没有冗余的装饰性设计，完全还原该型号撞针的真实机械结构，能够直观展现格洛克手枪击发组件中撞针的工作形态与装配关系，可用于机械结构教学、枪械原理演示等场景。
