罗茨式机械增压装置结构设计

罗茨式增压器作为容积式增压部件，广泛应用于内燃机动力提升、工业气源输送、特殊工况低压送风等场景，在小排量乘用车辆动力改装、工程机械发动机高原功率补偿、污水处理曝气送风、粉体物料正压输送等领域都有稳定的应用表现，其核心工作逻辑是通过腔体内一对同步啮合的转子组件，在输入轴带动下做反向等速旋转，将进气侧的低压介质逐步推送至出气侧，形成稳定的压差输出，相比废气涡轮增压器，它不存在排气迟滞问题，低转速区间即可输出足额增压压力，动力响应线性度优异，适配对动力输出平顺性要求较高的工况。

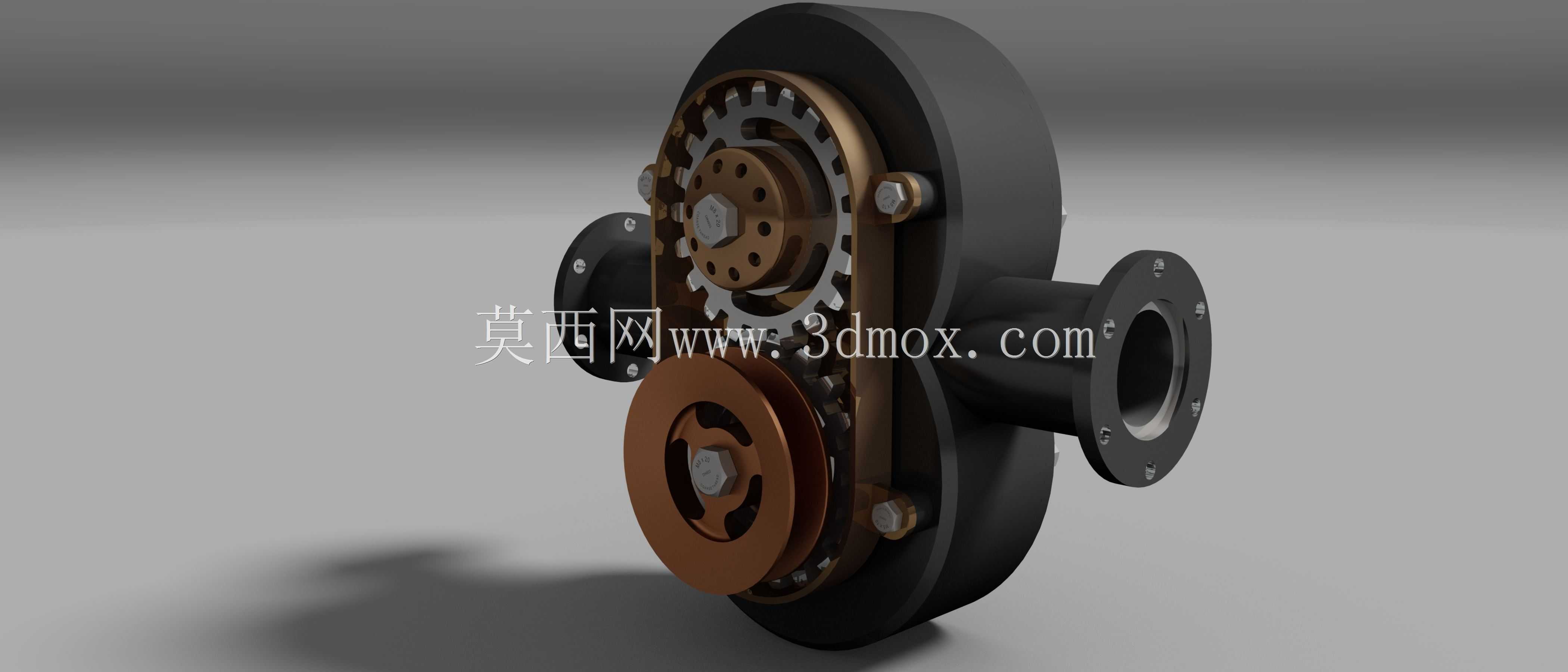

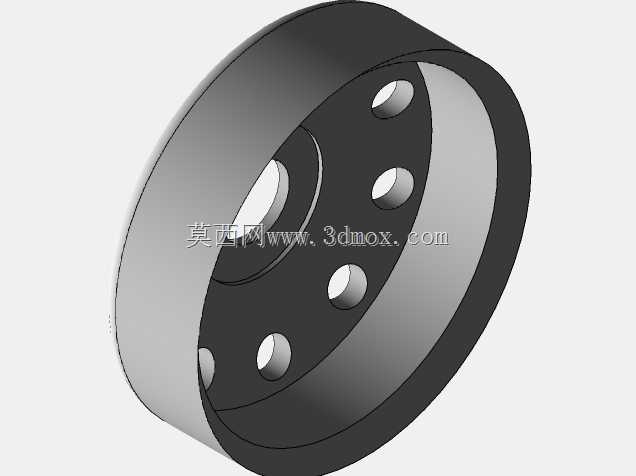

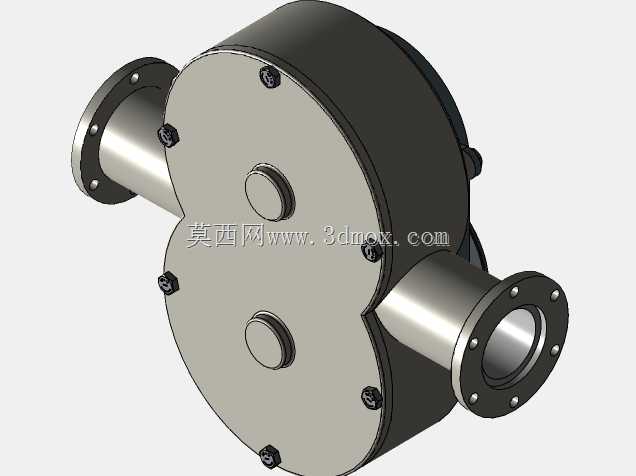

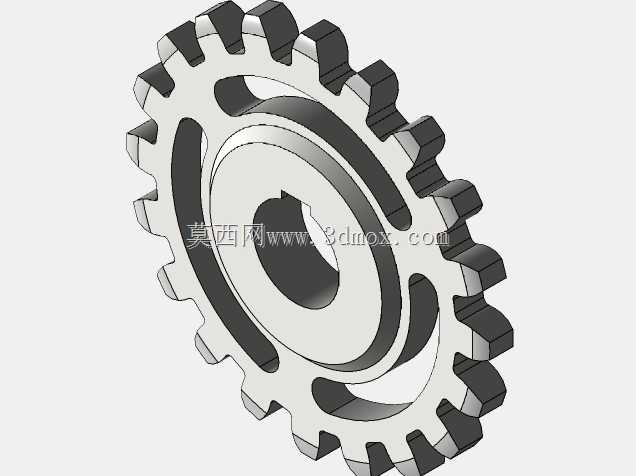

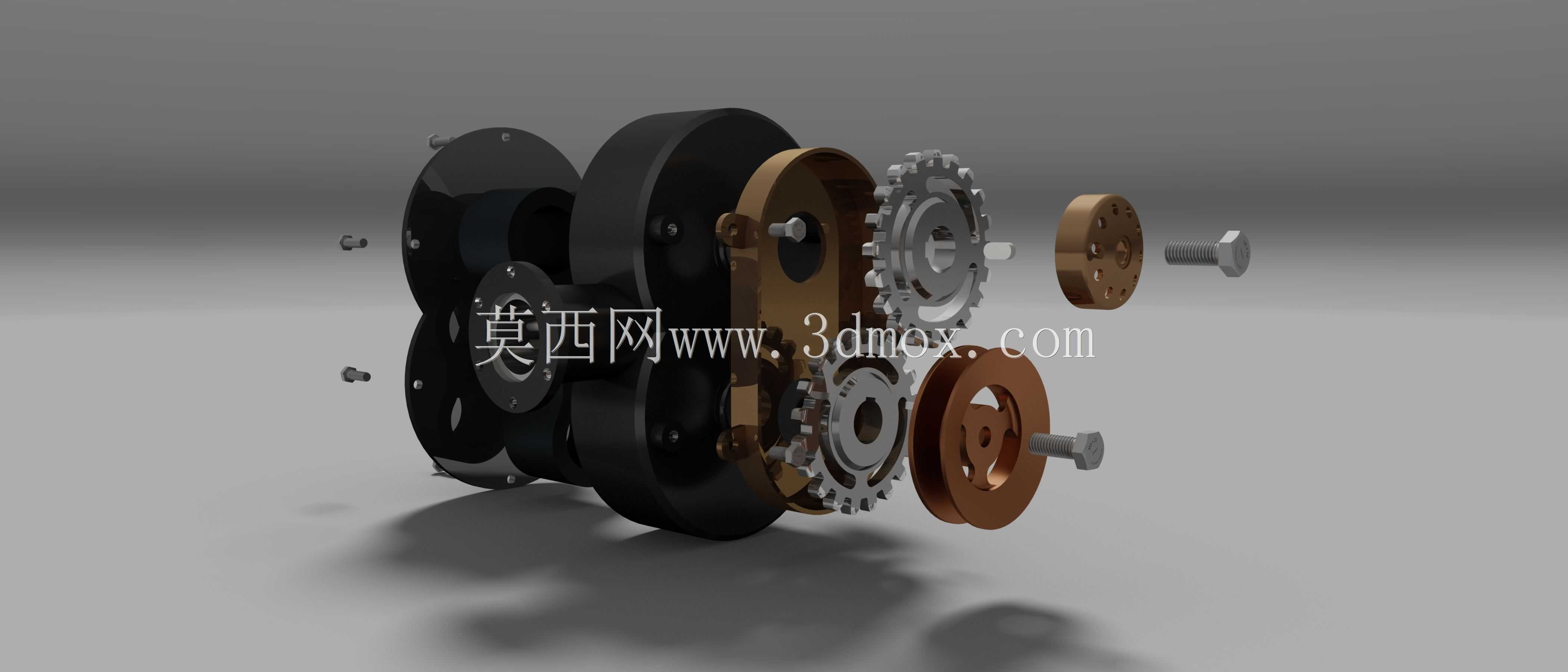

该款增压器的设计围绕紧凑化安装、高传动可靠性展开，整体采用椭圆形壳体作为转子容纳腔，壳体两侧集成带法兰结构的进出气接口，法兰面预留均匀分布的螺栓安装孔，可直接与对应通径的管路对接，密封面设计有环形密封槽，可嵌入密封胶圈实现气路密封，避免增压介质泄漏影响输出效率。传动端采用外置齿轮组同步传动结构，主动齿轮与输入轴直连，从动齿轮与从动转子轴过盈配合，齿轮啮合侧隙经过精准调校，既保证转子同步旋转不发生碰擦，又能降低传动过程中的齿轮敲击噪音；齿轮外侧设置独立的润滑腔，可存储润滑脂对齿轮啮合面、支撑轴承进行持续润滑，减少传动磨损，延长部件维护周期。带轮端设置在壳体外侧的输入轴端，采用标准键槽结构连接传动带轮，可根据不同的传动比需求匹配对应直径的带轮，适配不同发动机或驱动电机的输出转速特性。

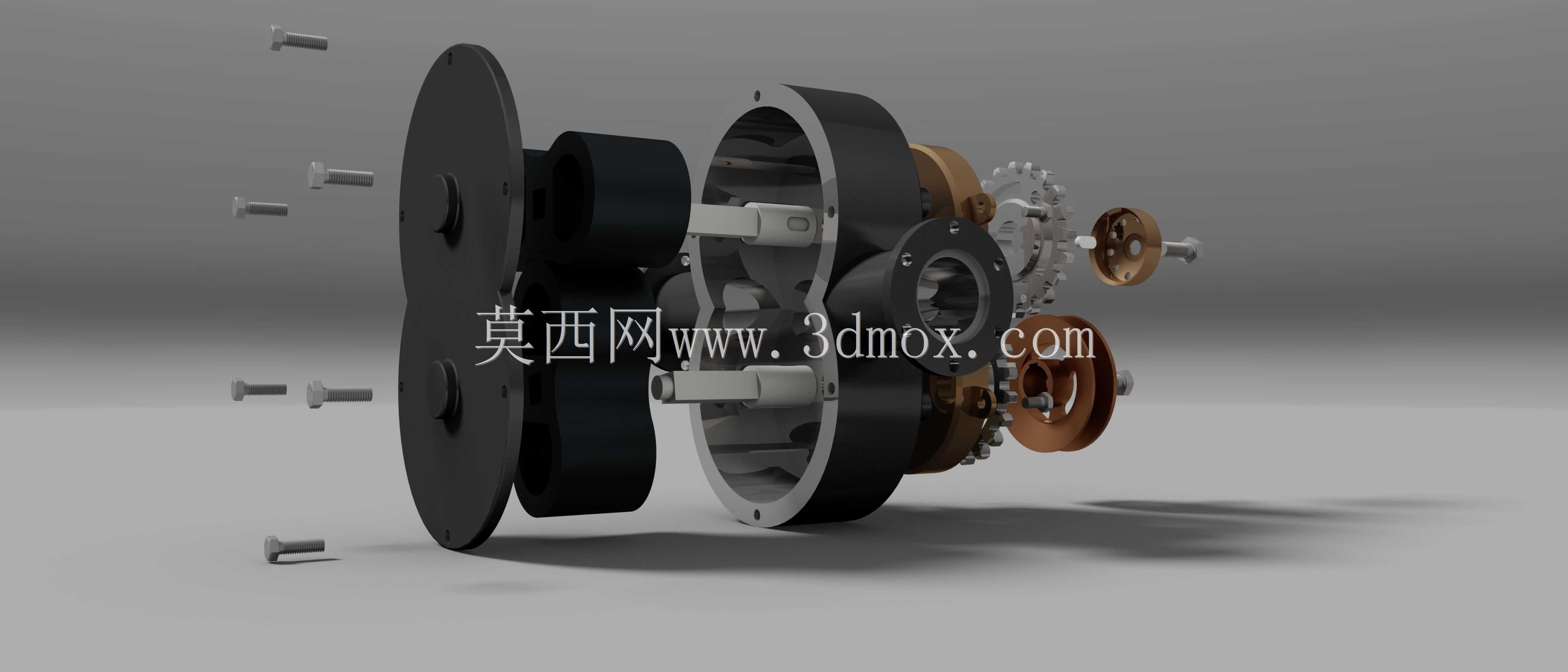

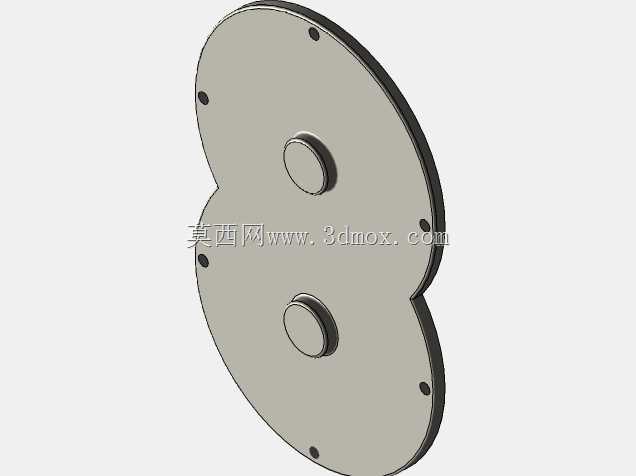

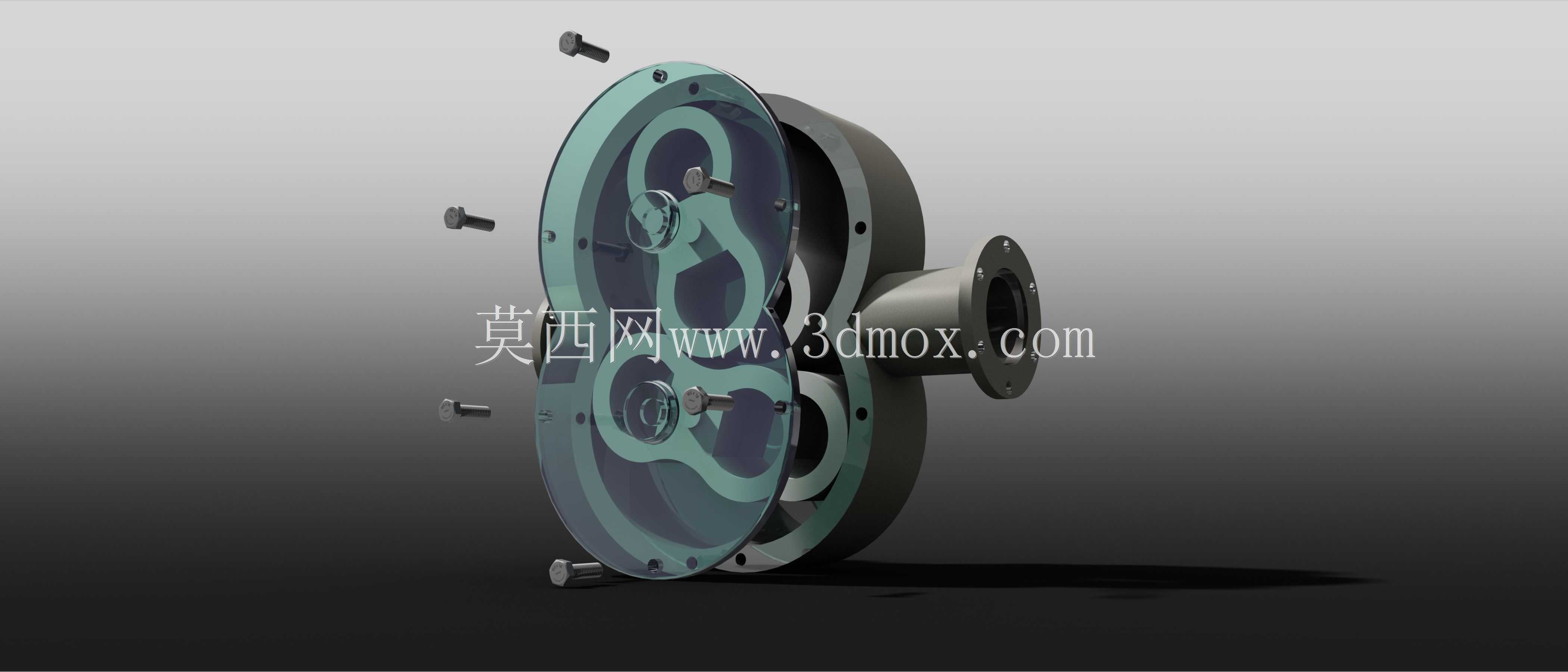

安装边界方面，该增压器整体采用对称式布局设计，进出气接口轴线处于同一水平线上，可适配横向、纵向等多种安装朝向，壳体侧面预留的安装支脚带有减震衬套安装位，可通过螺栓固定在动力总成的支架上，有效过滤运行过程中的振动传递，避免共振产生的噪音与结构疲劳。壳体内部的转子采用渐开线型线设计，型面加工精度控制在微米级，转子与壳体内壁、转子与转子之间保留极小的均匀间隙，无需额外油液密封即可实现较高的容积效率，同时避免运转过程中的部件碰擦风险。端盖与壳体的连接采用内六角螺栓周向均匀布置，螺栓预紧力经过统一调校，保证壳体结合面的压力均匀分布，避免长期运行后出现结合面漏气问题。在功能设计上，该增压器的传动端设置有油封结构，可阻挡润滑腔的润滑脂进入增压腔体，避免输送介质被油液污染，适配对气源洁净度有要求的送风场景，比如食品行业粉体输送、医疗设备正压供气等场景也可适配使用。
