压裂作业用罐前连接歧管结构设计

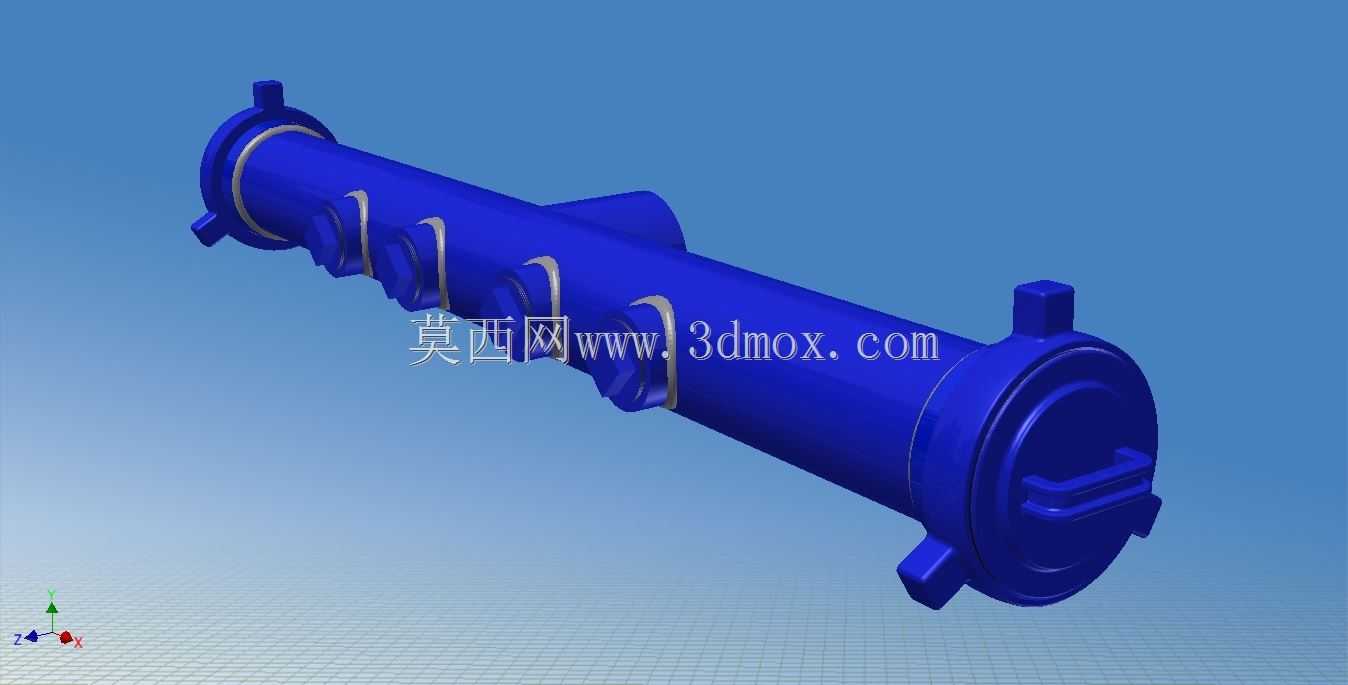

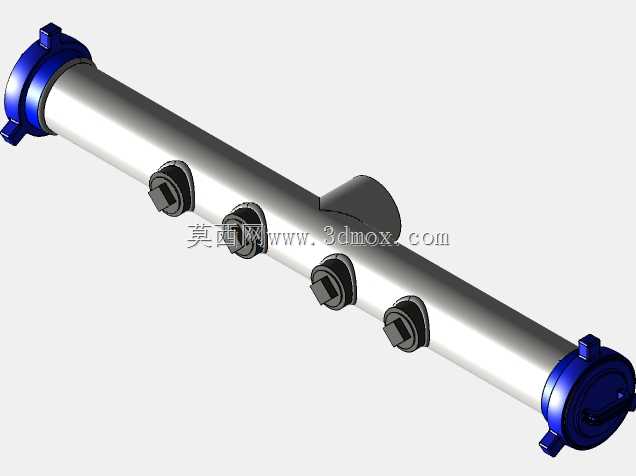

该歧管结构主要应用于油气田压裂施工作业场景，是压裂储液罐与下游压裂泵组、输送管线之间的核心连接部件，承担着压裂介质的分流、汇流与输送导向作用，在整套压裂作业流体回路中起到衔接储液单元与作业执行单元的关键作用，能够保障大流量压裂液在多支路输送过程中的压力稳定与流向可控，避免不同支路介质输送过程中出现紊流、压损过大的问题，适配野外压裂作业长时间高负荷的流体输送需求。从实际用途来看，该歧管可同时对接多台压裂储液罐的输出端口，将不同储液罐内配置完成的压裂介质统一汇流后输送至高压泵组入口，也可根据作业需求实现单罐独立供液、多罐联动供液的灵活切换，满足不同压裂施工段的排量、供液量要求，减少现场管路拆装的工作量，提升压裂作业的现场布设效率。在功能特性设计上，该歧管采用长筒式主体结构，主体管腔采用大通径直腔设计，能够降低压裂液含砂介质输送过程中的沿程阻力，减少支撑剂在管腔内的沉积堵塞风险；主体沿轴向均匀布置多个侧向接口，每个接口均设置快接式连接结构，可快速对接储液罐的输出软管，接口处的密封结构采用耐高压、耐磨损的密封件设计，能够承受压裂供液过程中的脉冲压力冲击，避免带压作业过程中出现介质渗漏问题；歧管两端采用快开式端盖结构，日常作业结束后可快速打开端盖完成管腔内部的冲洗与残留介质清理，降低含砂介质残留对管体内壁的冲蚀磨损，延长部件的实际使用寿命。设计过程中充分考虑现场安装的便捷性与适配性，主体管体的侧向接口间距按照常规压裂储液罐的排布间距进行匹配设计，无需额外调整储液罐的摆放位置即可完成对接；管体外部设置多组环形加强筋结构，对应每个侧向接口的位置进行局部补强，抵消接口处因介质流向改变产生的局部应力集中，提升管体整体的结构强度，满足大流量供液过程中的承压要求；两端的连接耳结构采用对称式布局，既可以通过快接结构对接下游主输送管线，也可作为吊装点位满足现场转运、安装过程中的吊装需求，适配野外作业的吊装作业条件。在安装边界设计上，该歧管的整体长度适配标准压裂作业工位的储液罐排布宽度，主体外径尺寸满足常规车载压裂设备的安装空间要求，侧向接口的伸出长度预留足够的软管连接操作空间，无需额外加装延长接头即可完成管线对接；底部的支撑结构高度匹配现场作业的管线布设高度，能够保证歧管安装后整体保持水平状态，避免管腔内部出现积液残留的问题，同时支撑结构预留固定点位，可通过螺栓快速固定在作业平台或者撬装底座上，避免大流量供液过程中管体出现振动移位的问题。
