移动式集装箱龙门吊运设备结构设计

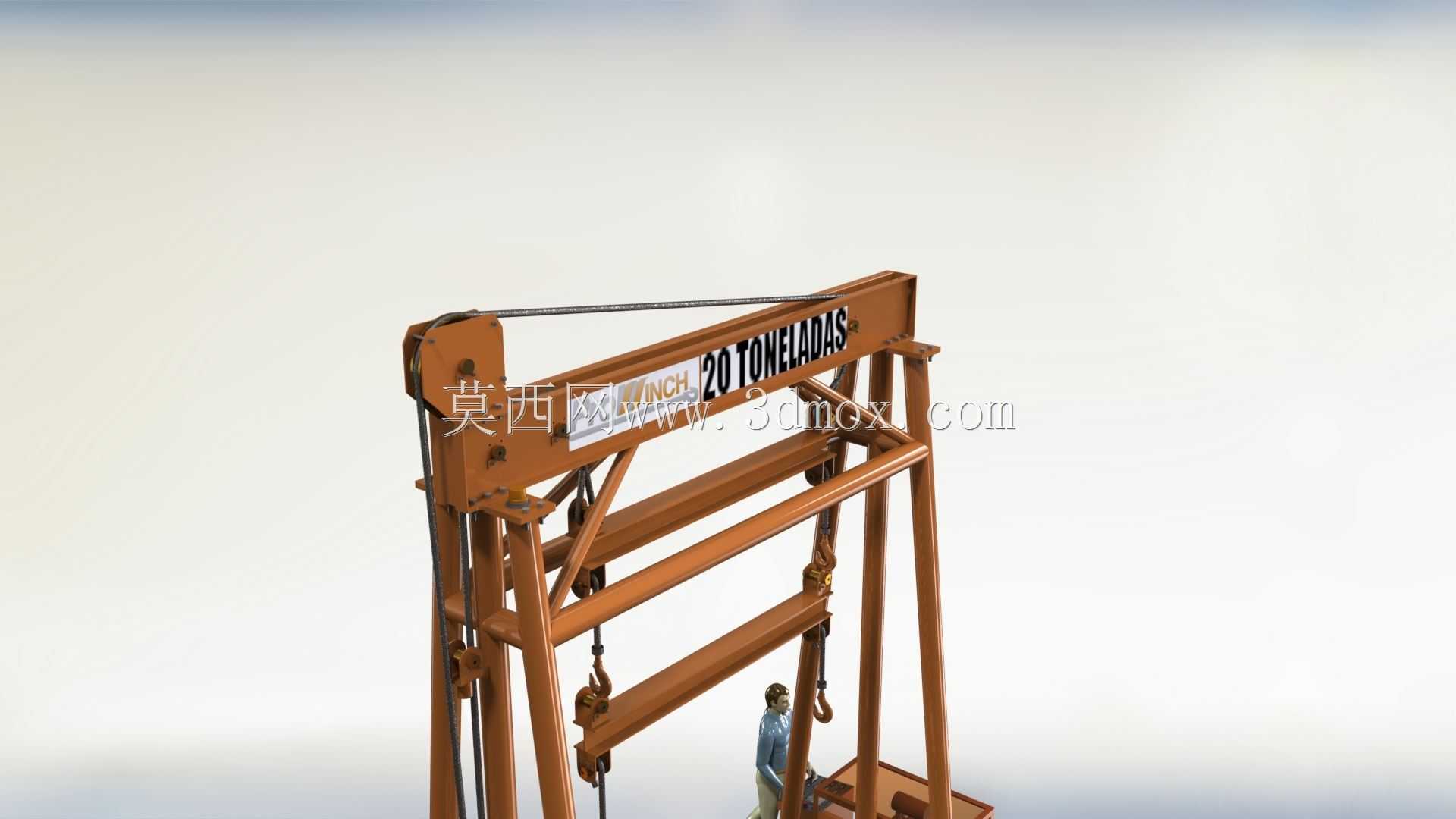

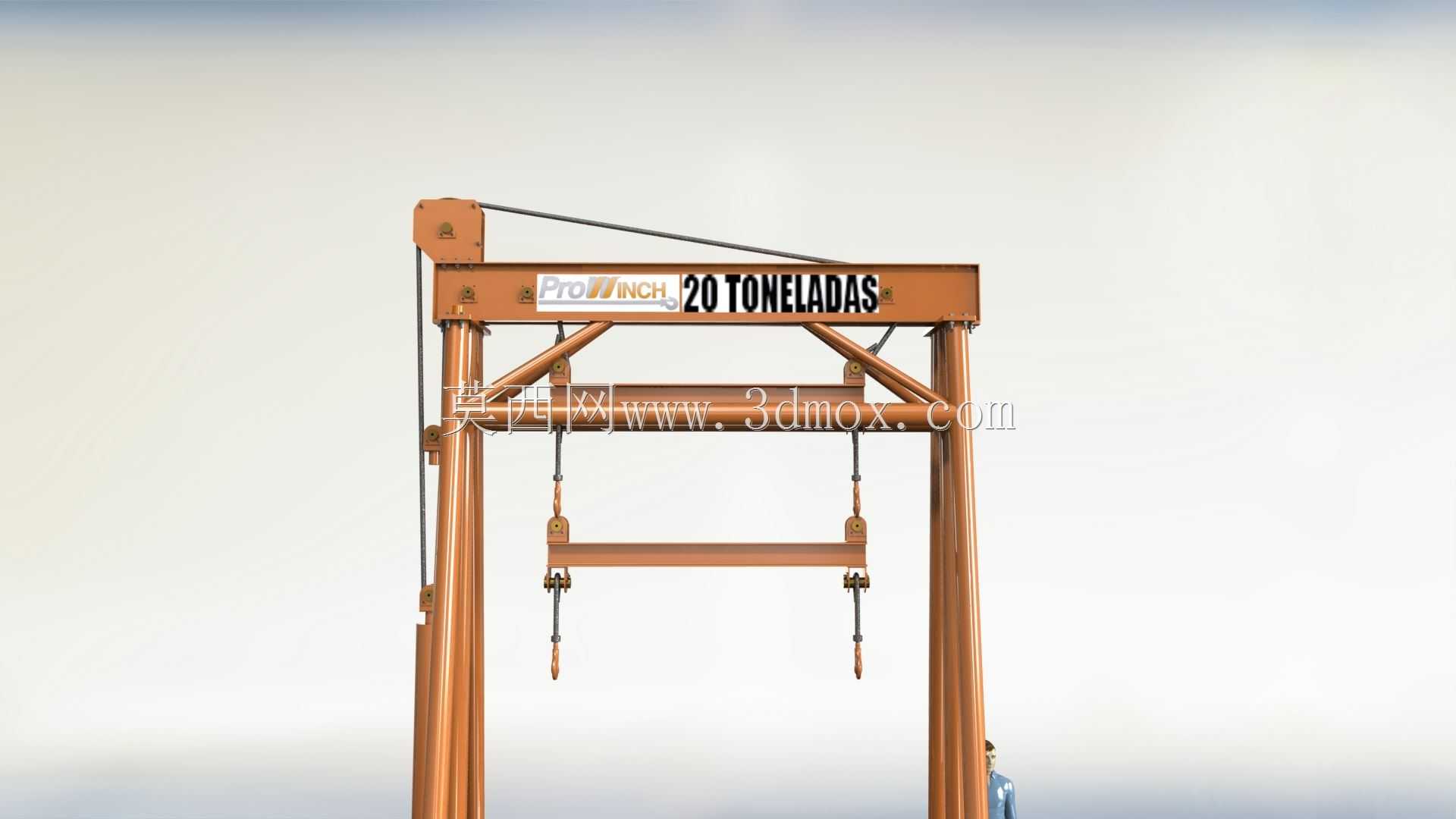

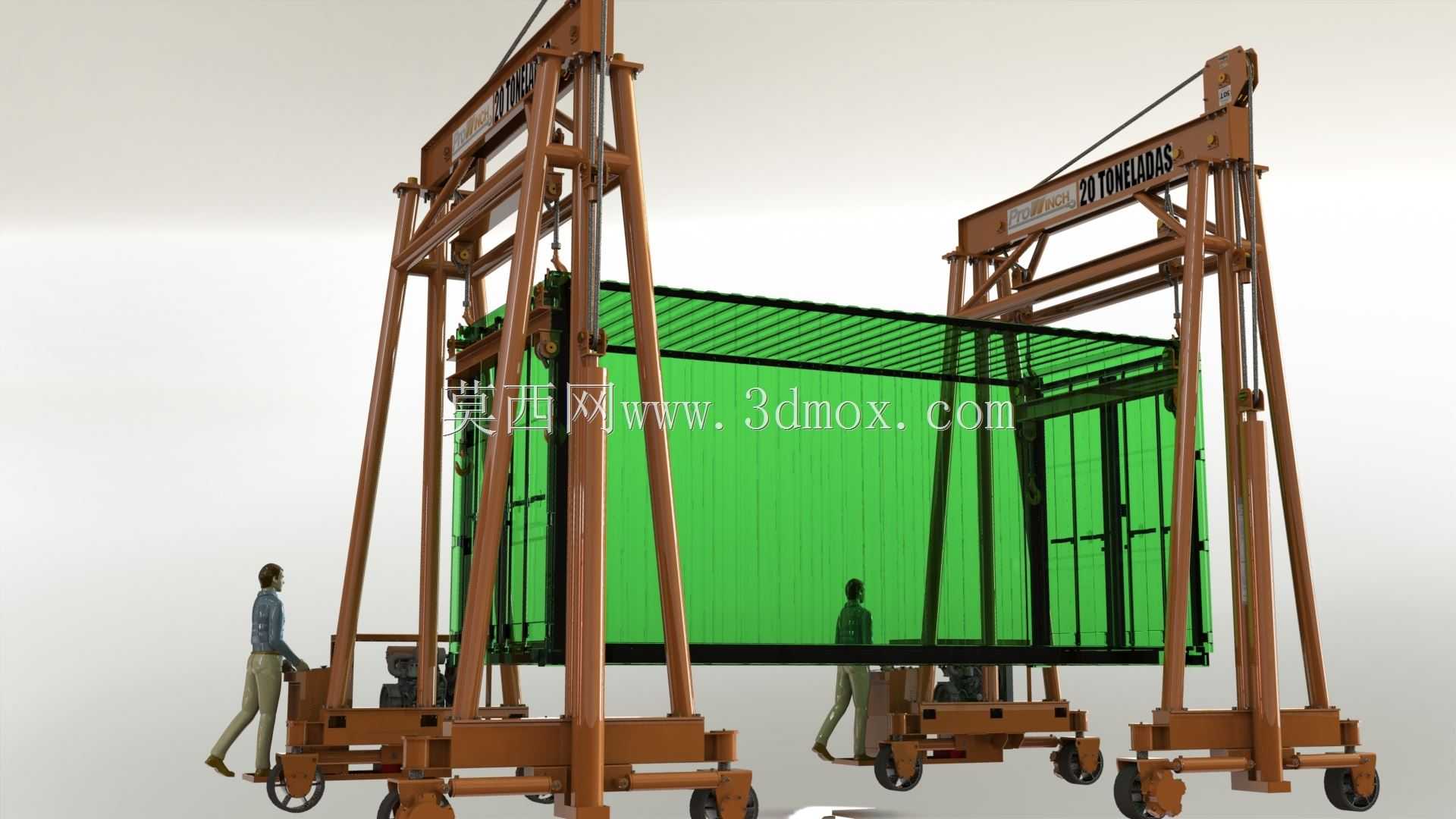

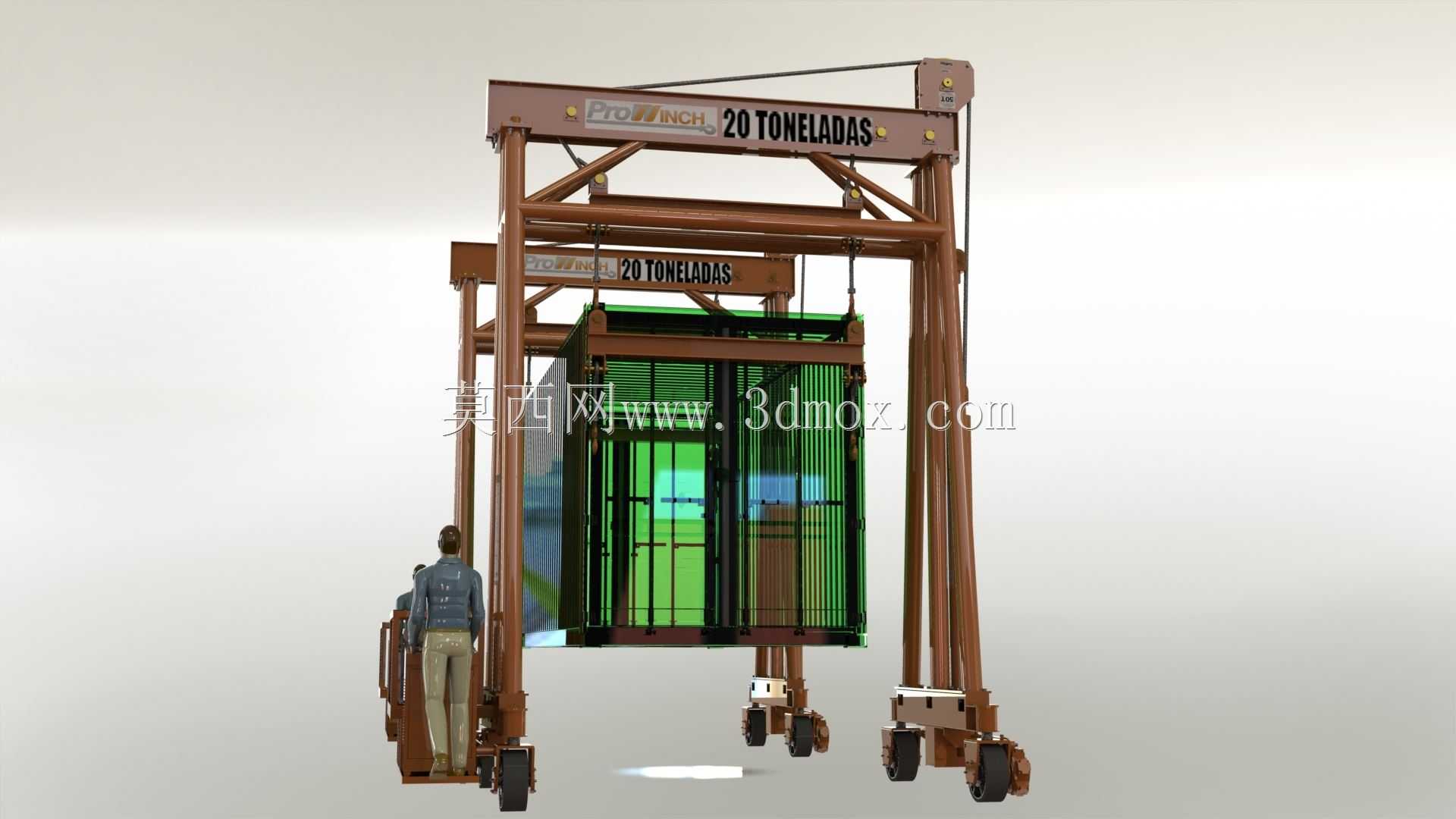

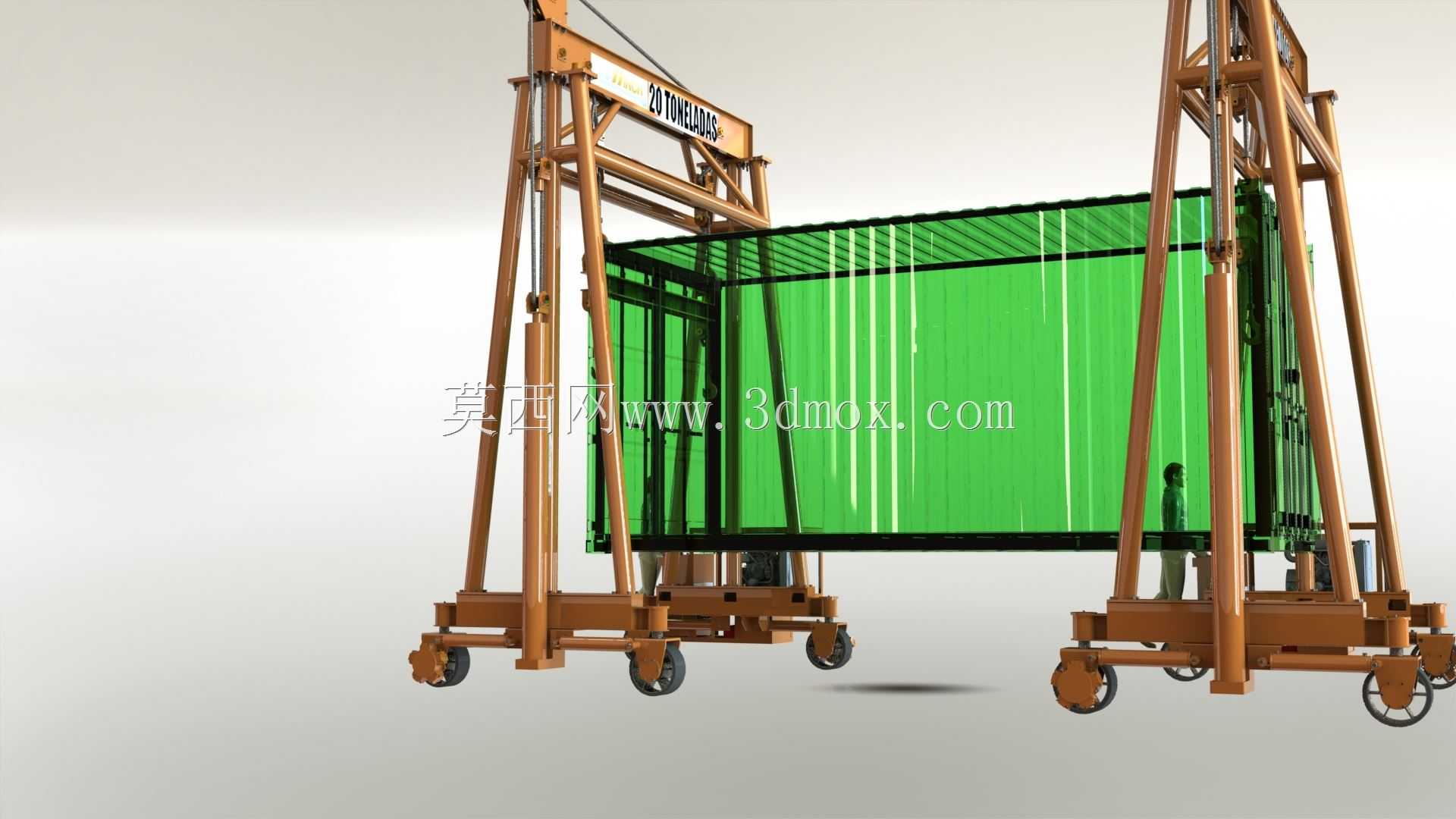

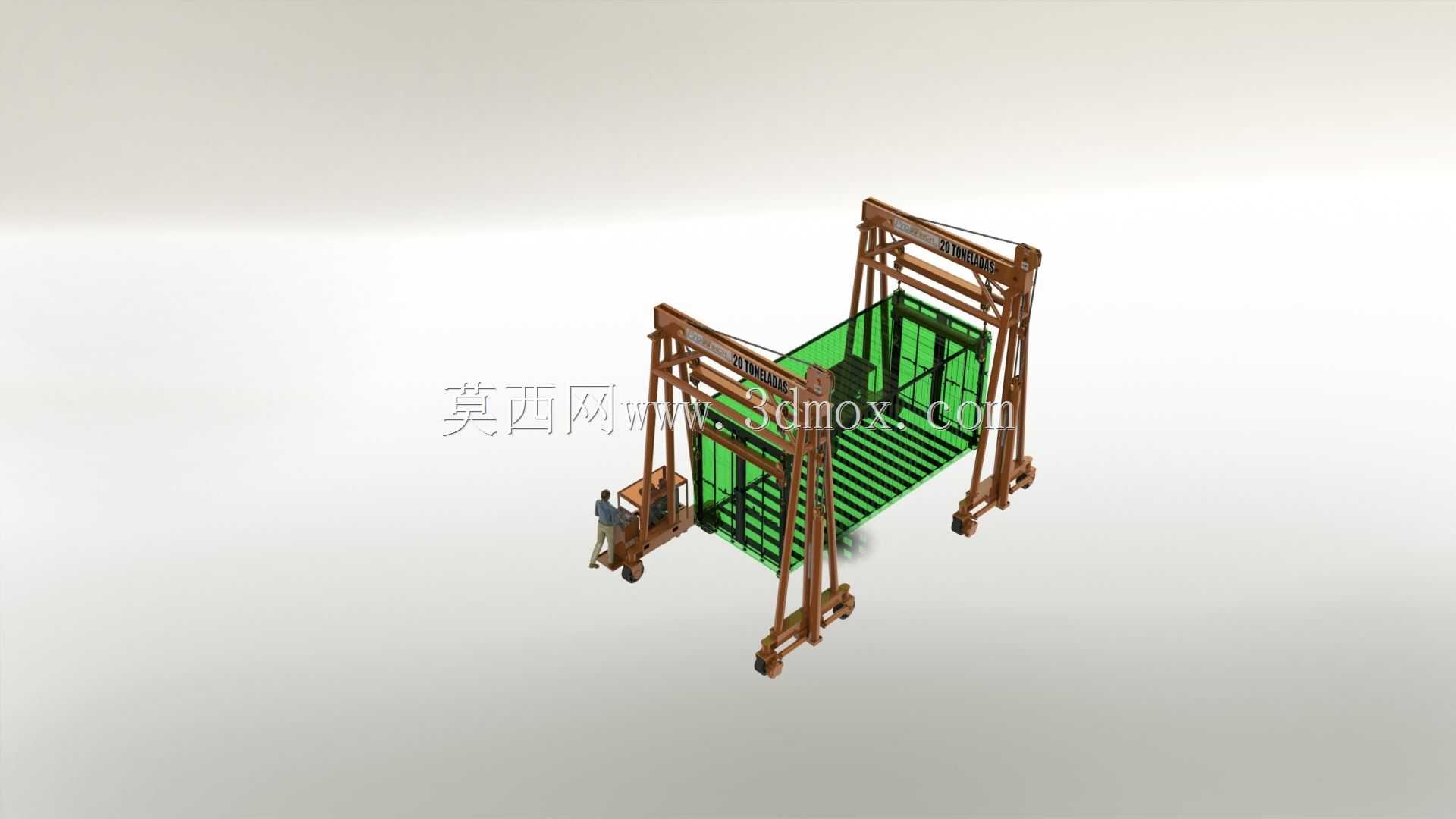

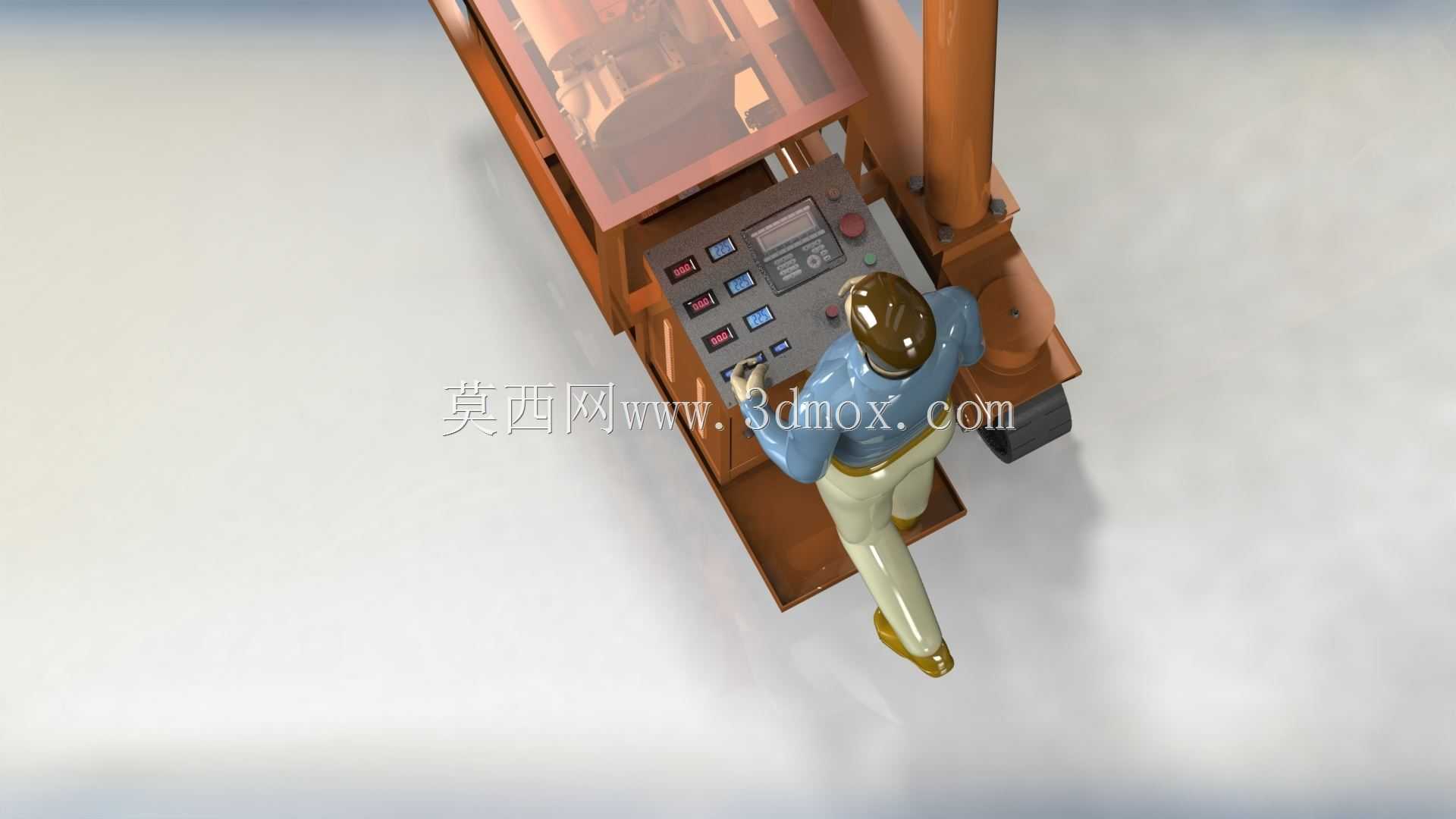

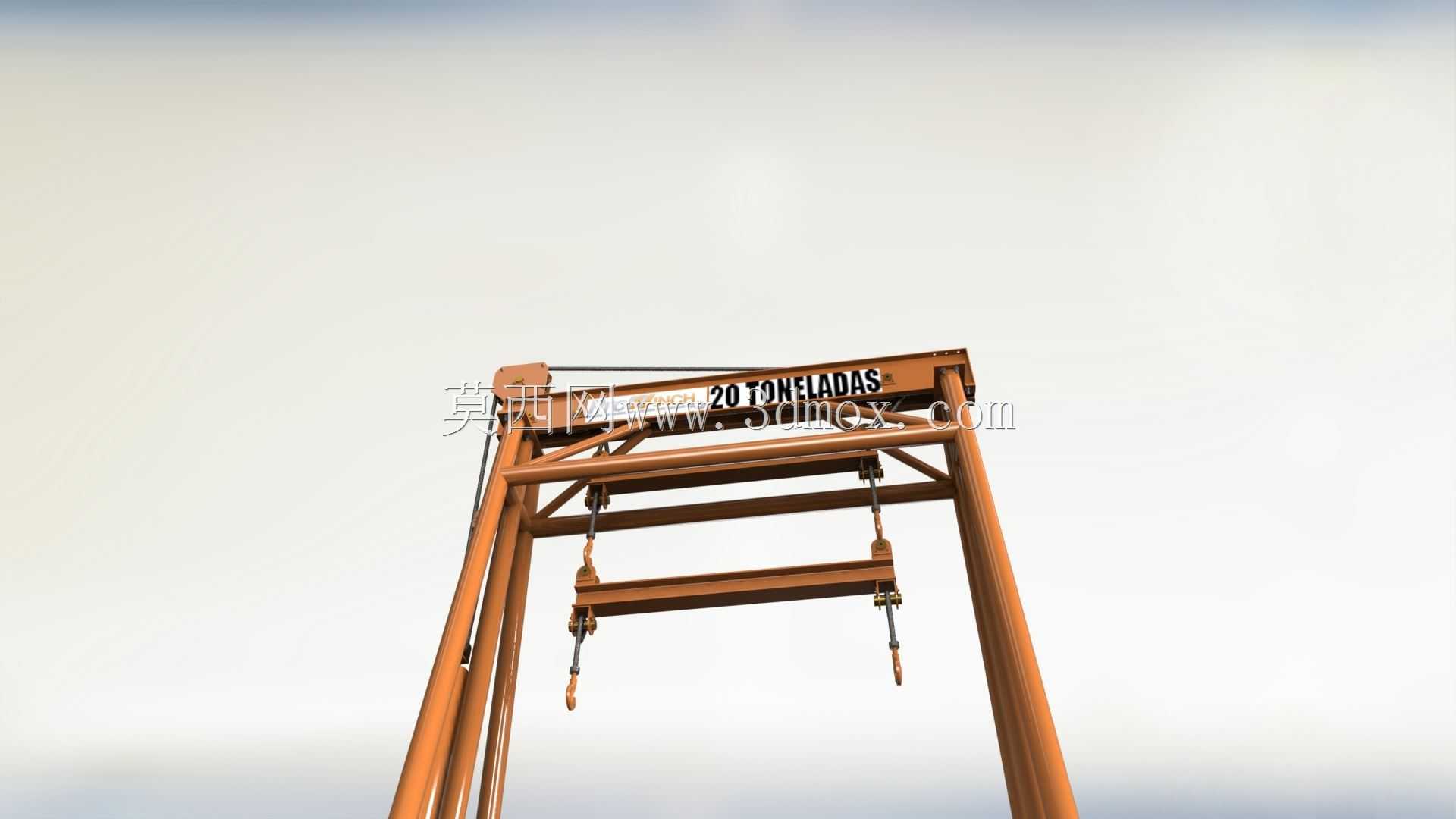

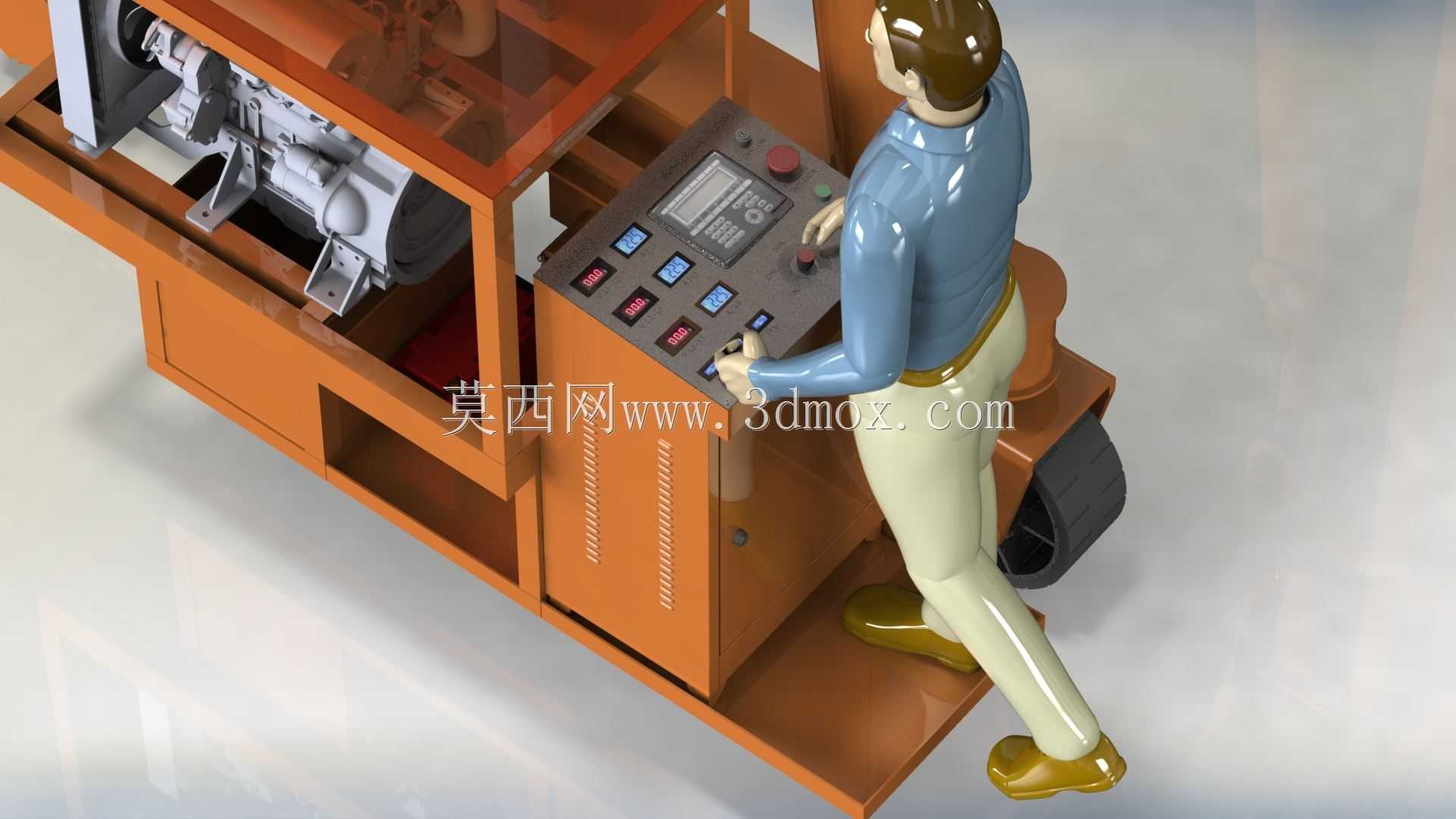

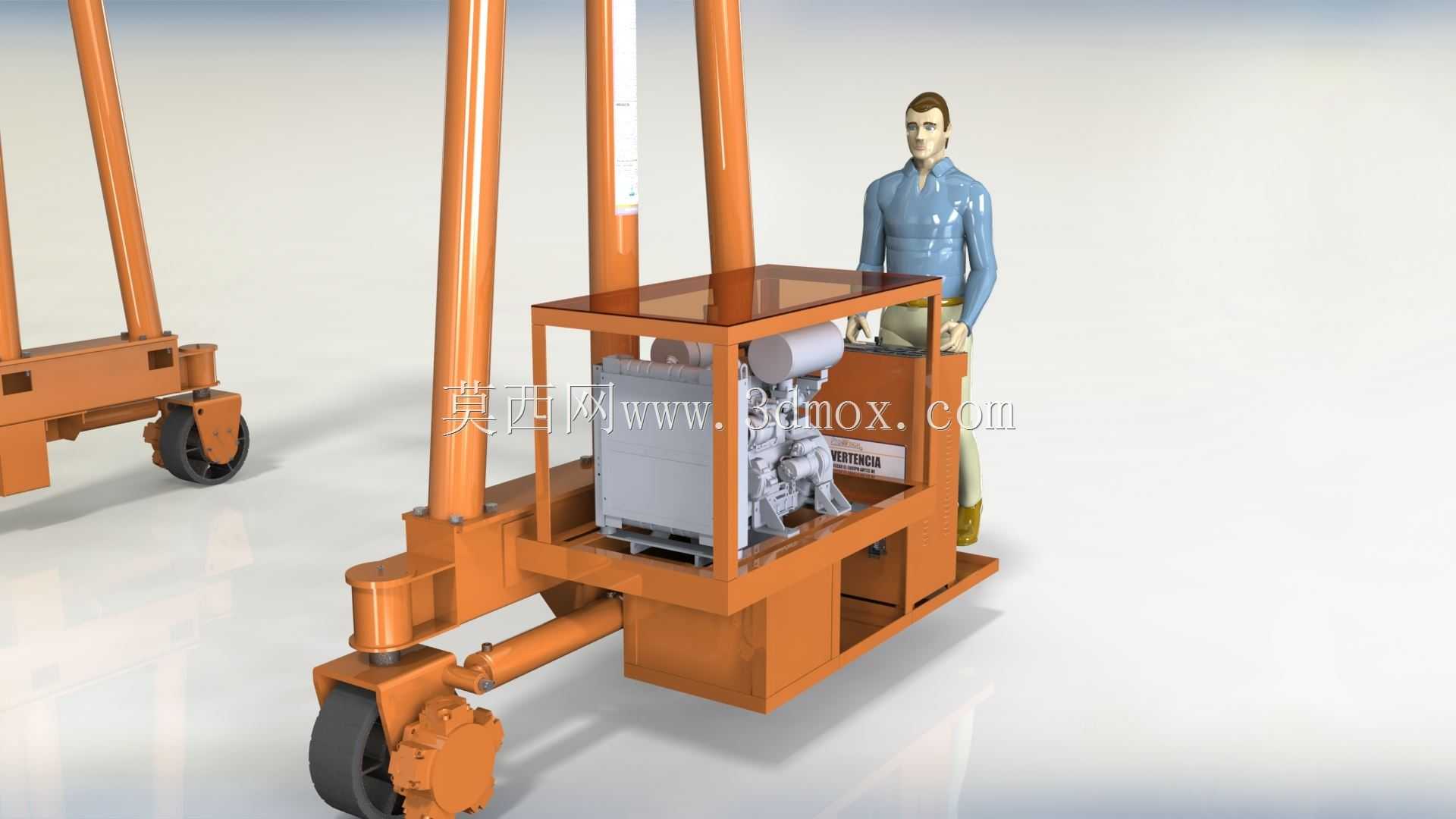

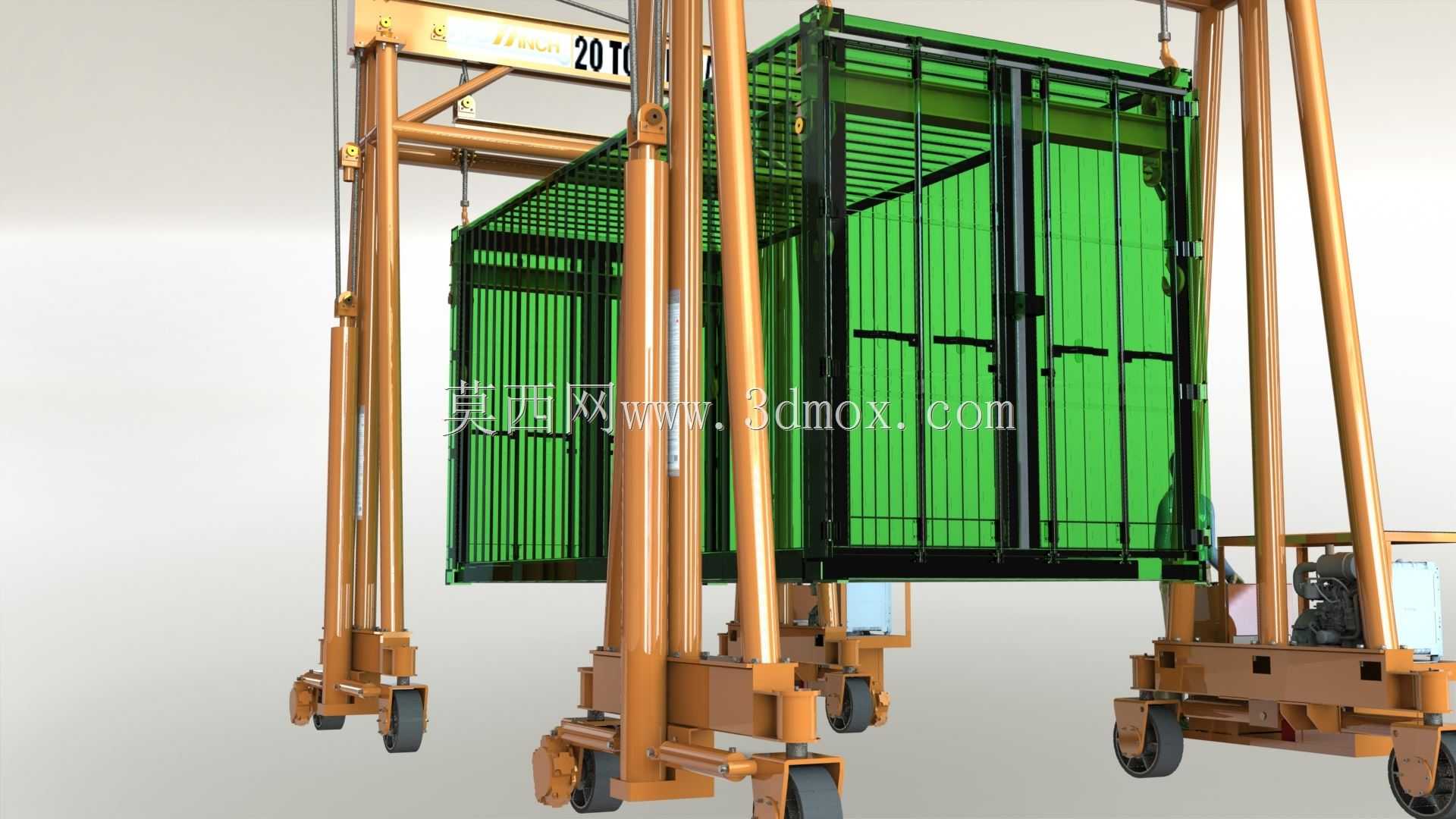

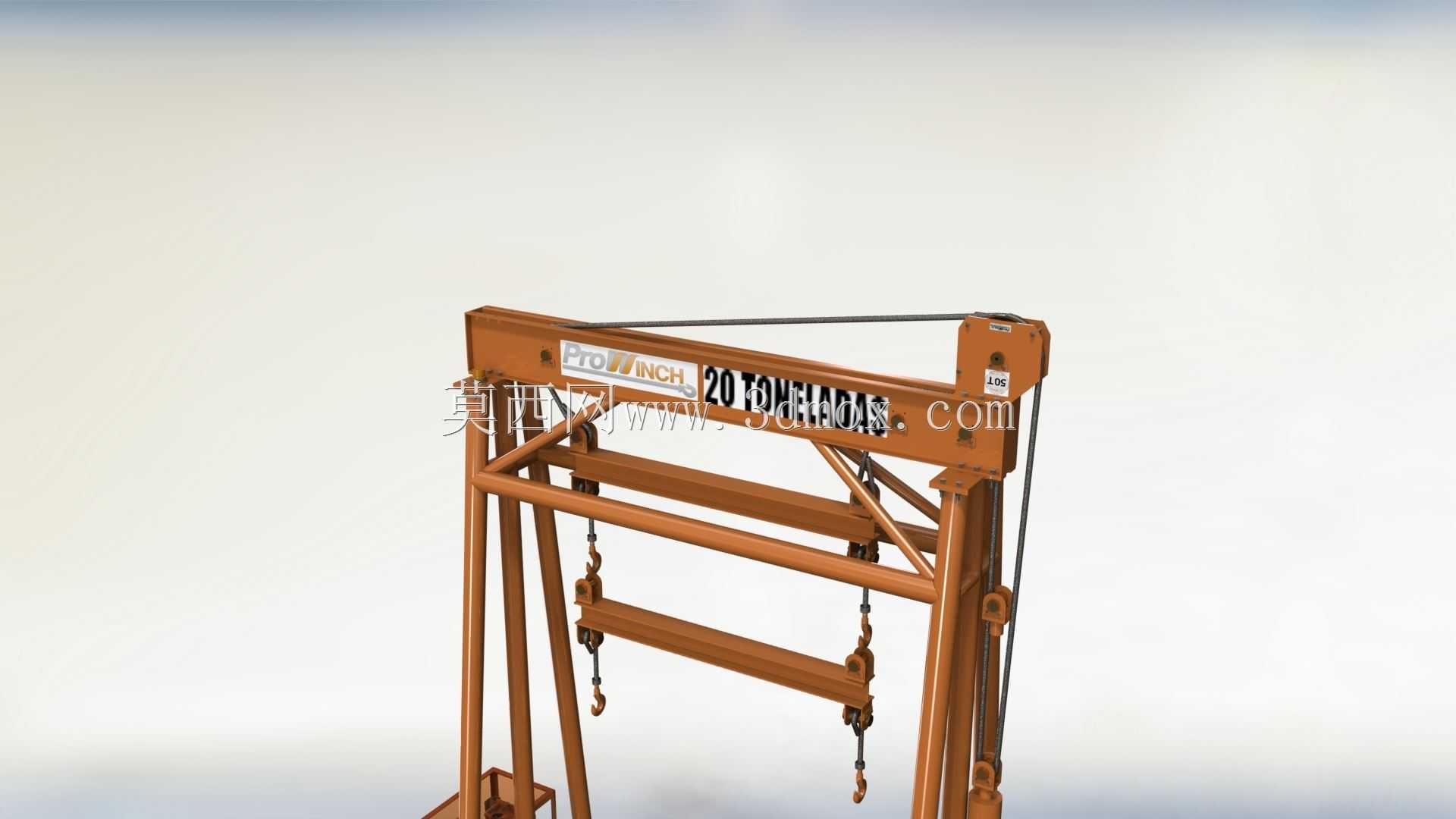

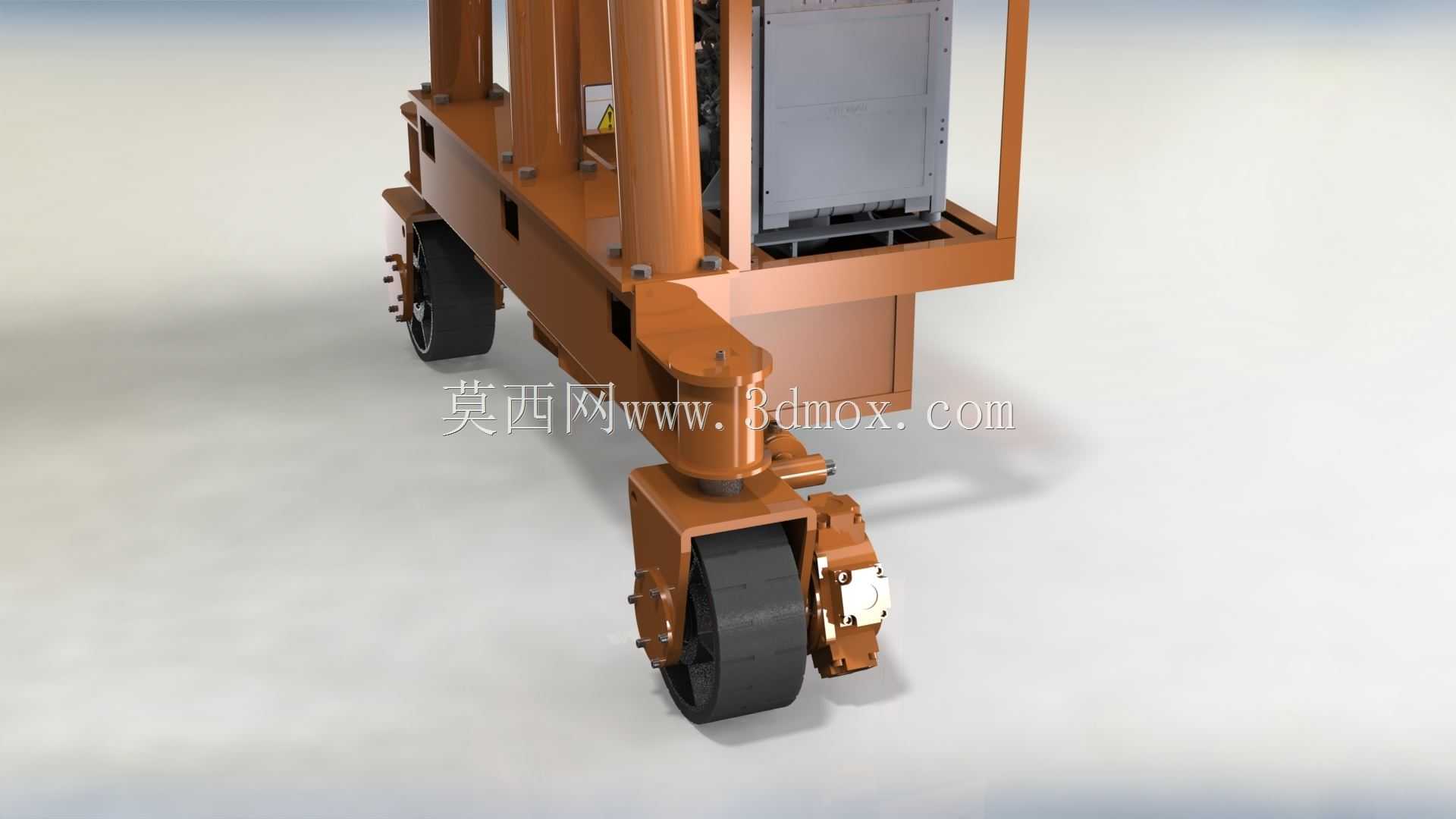

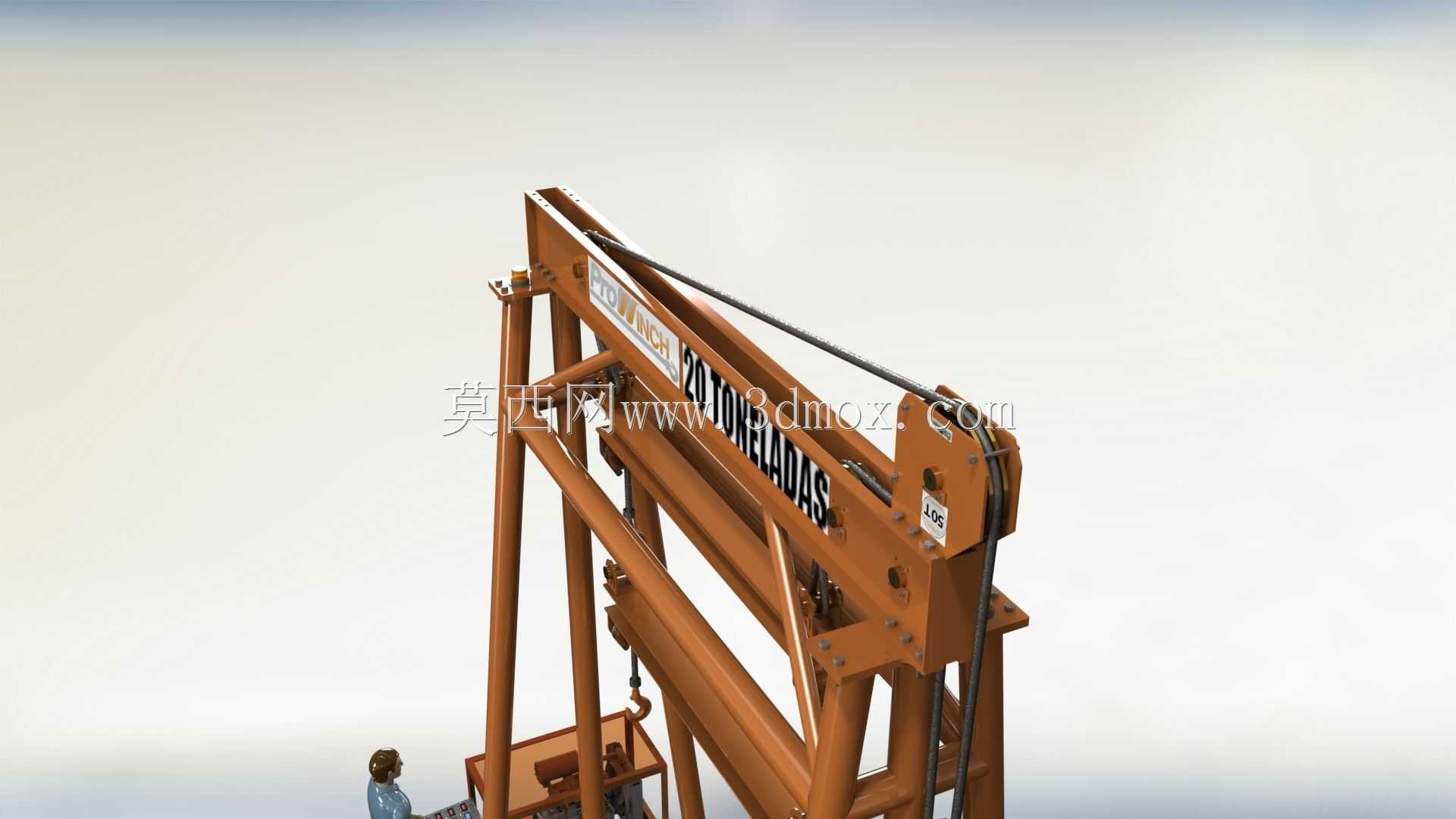

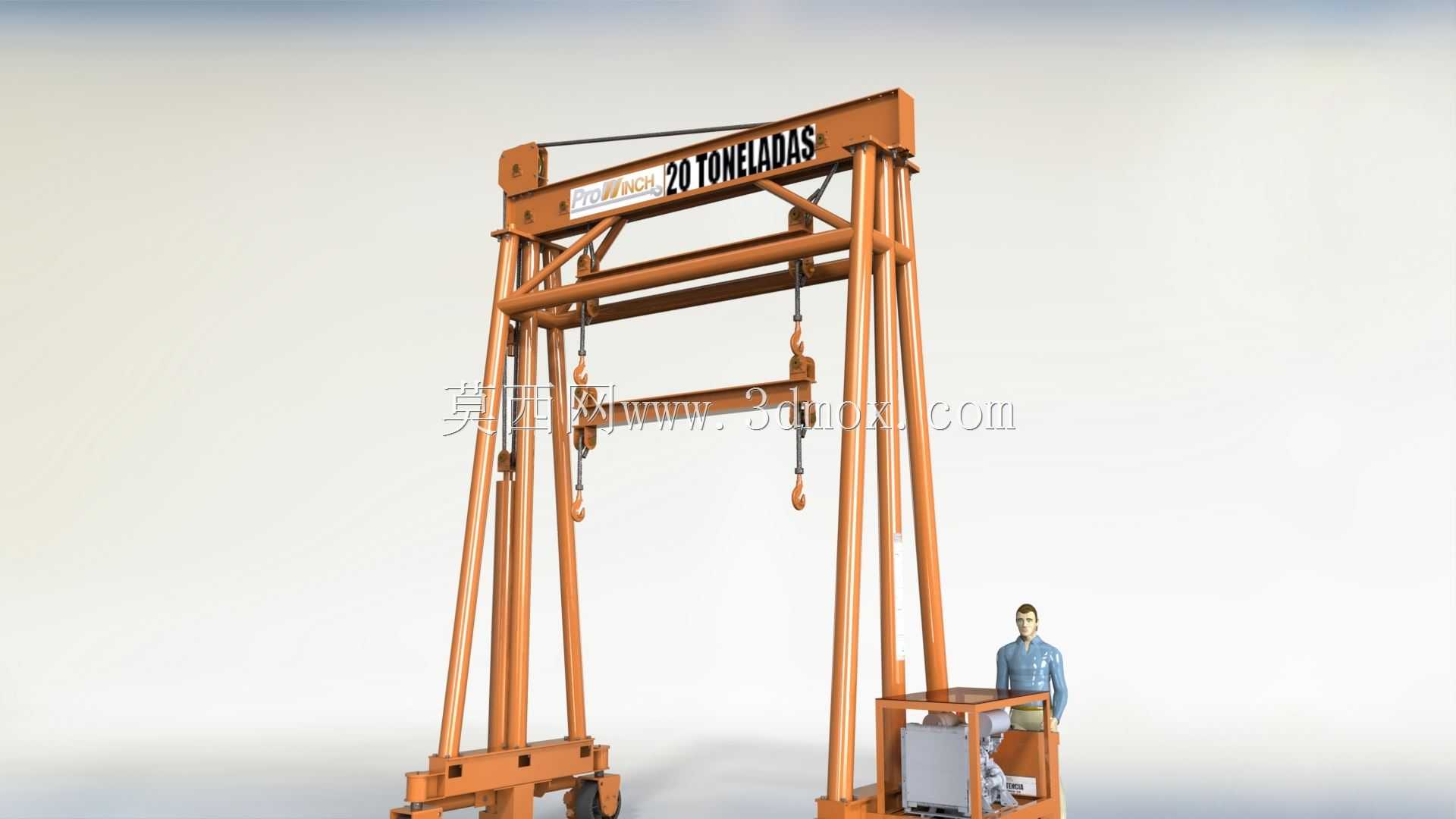

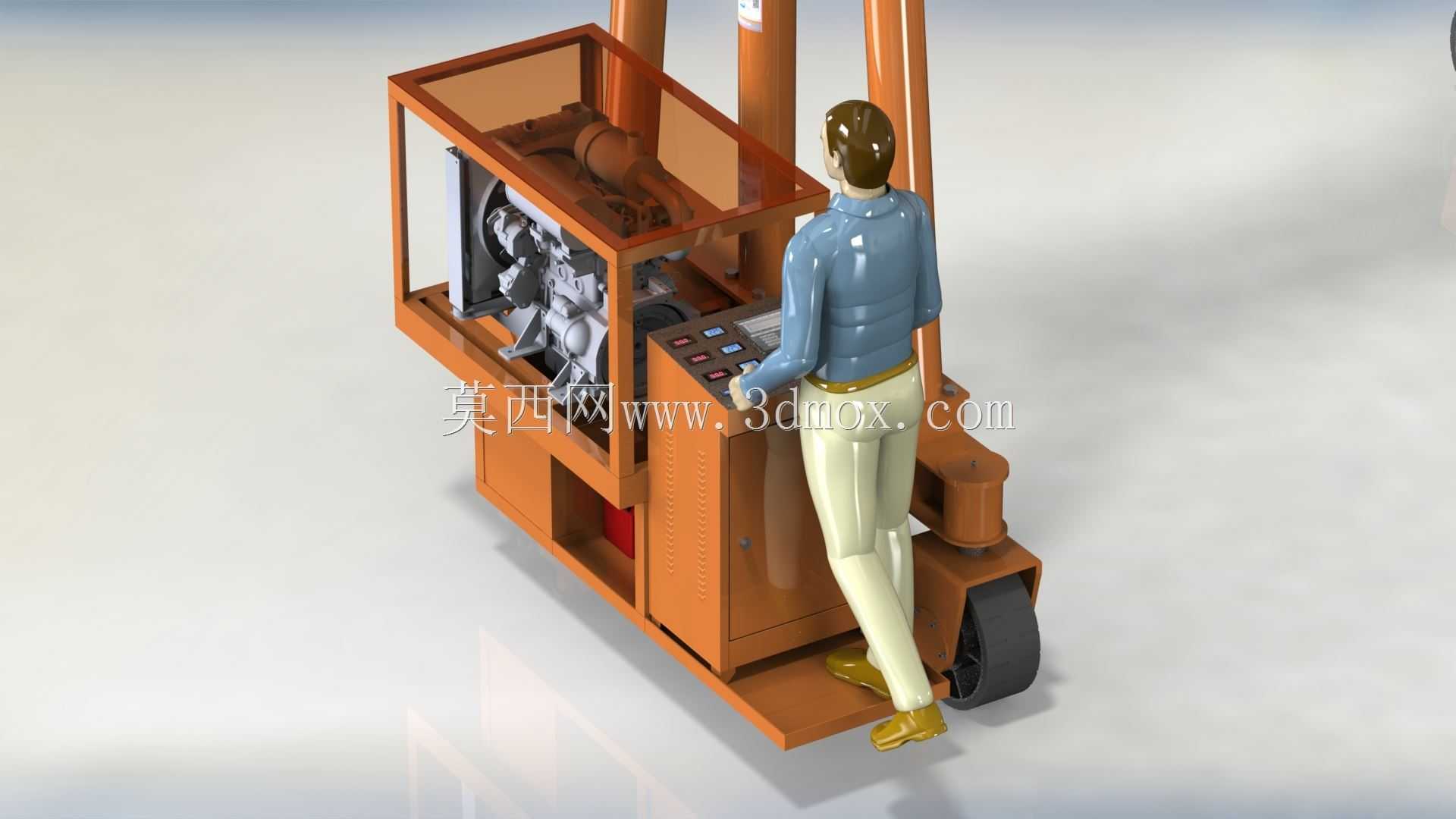

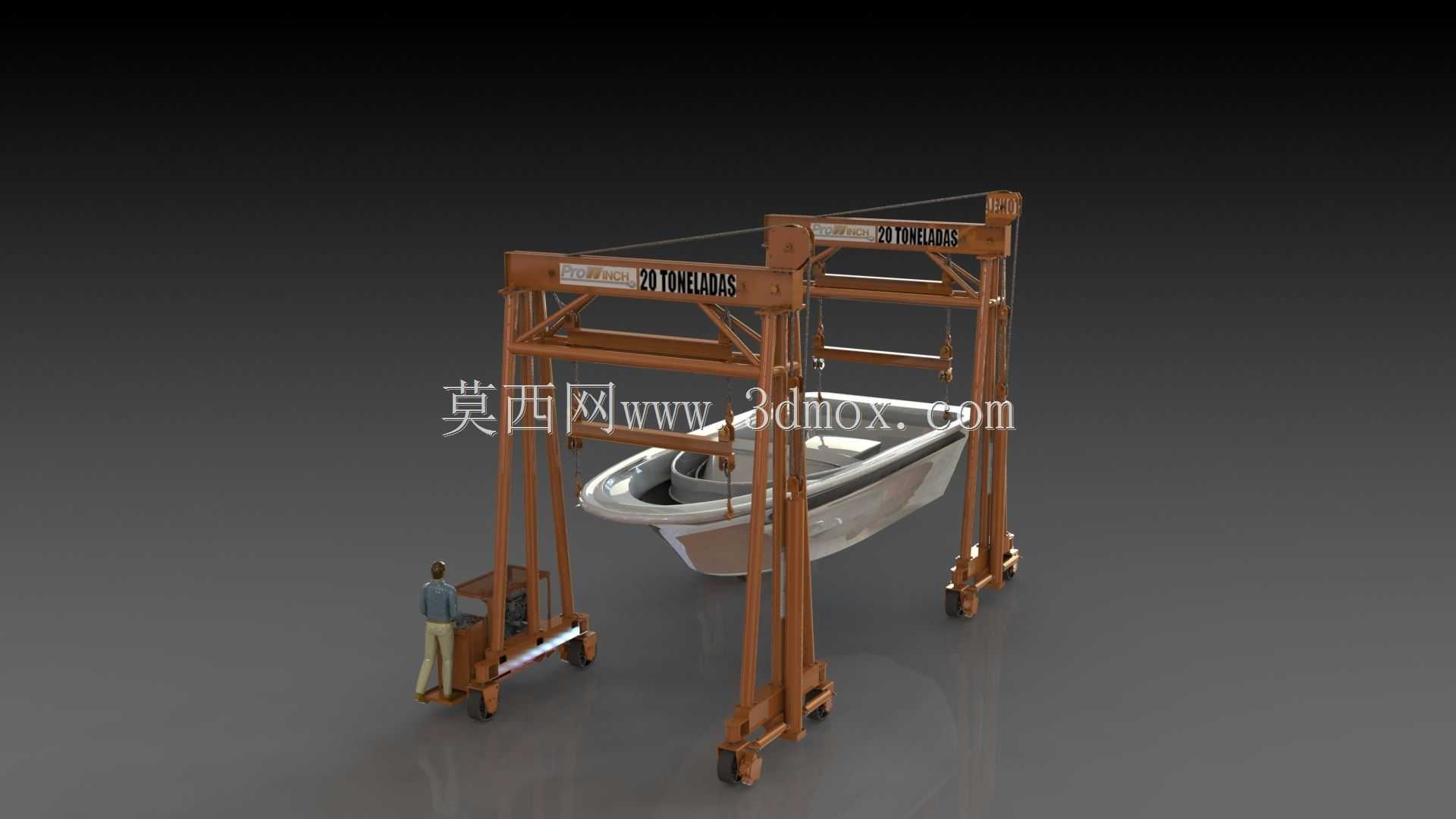

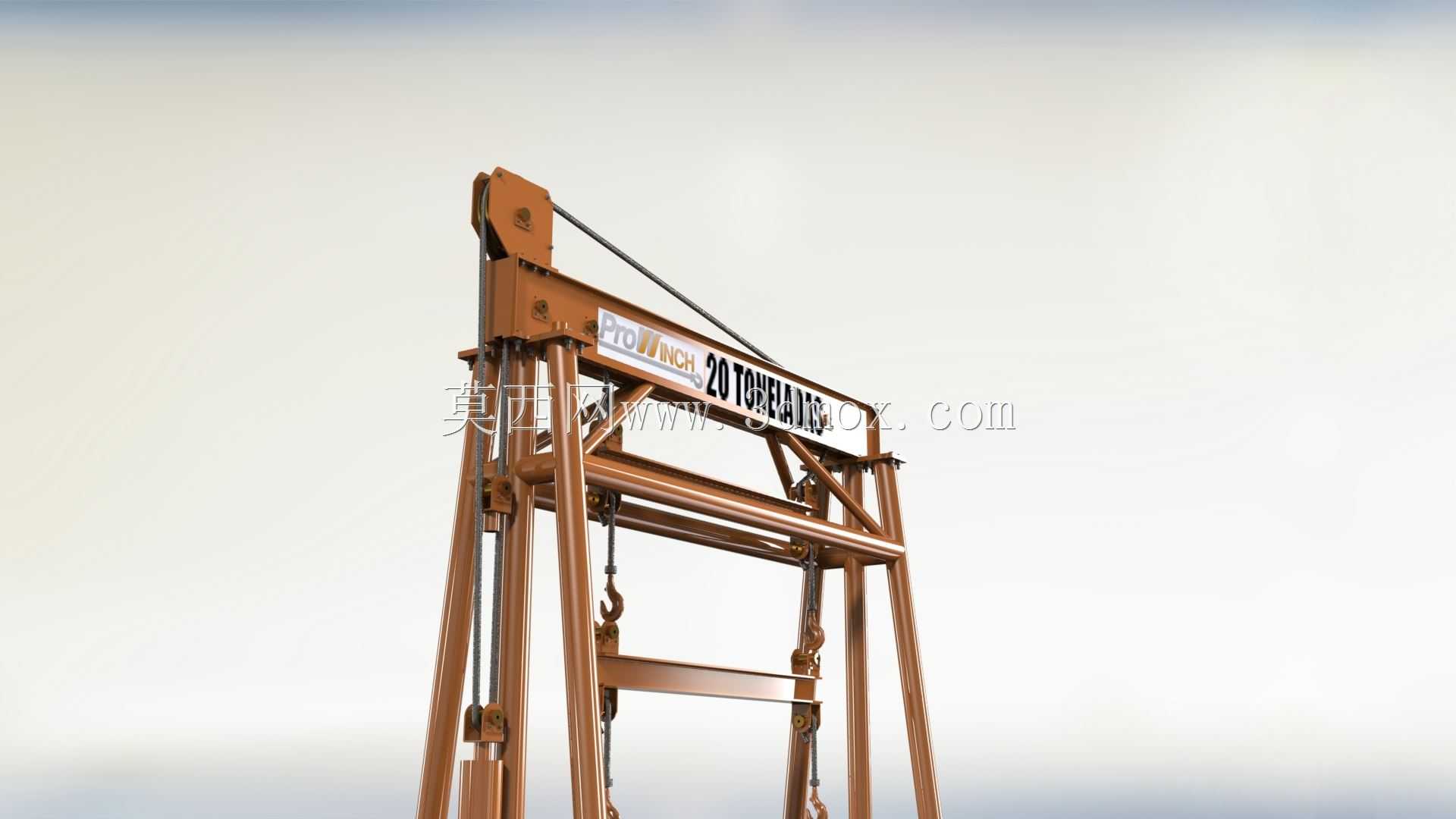

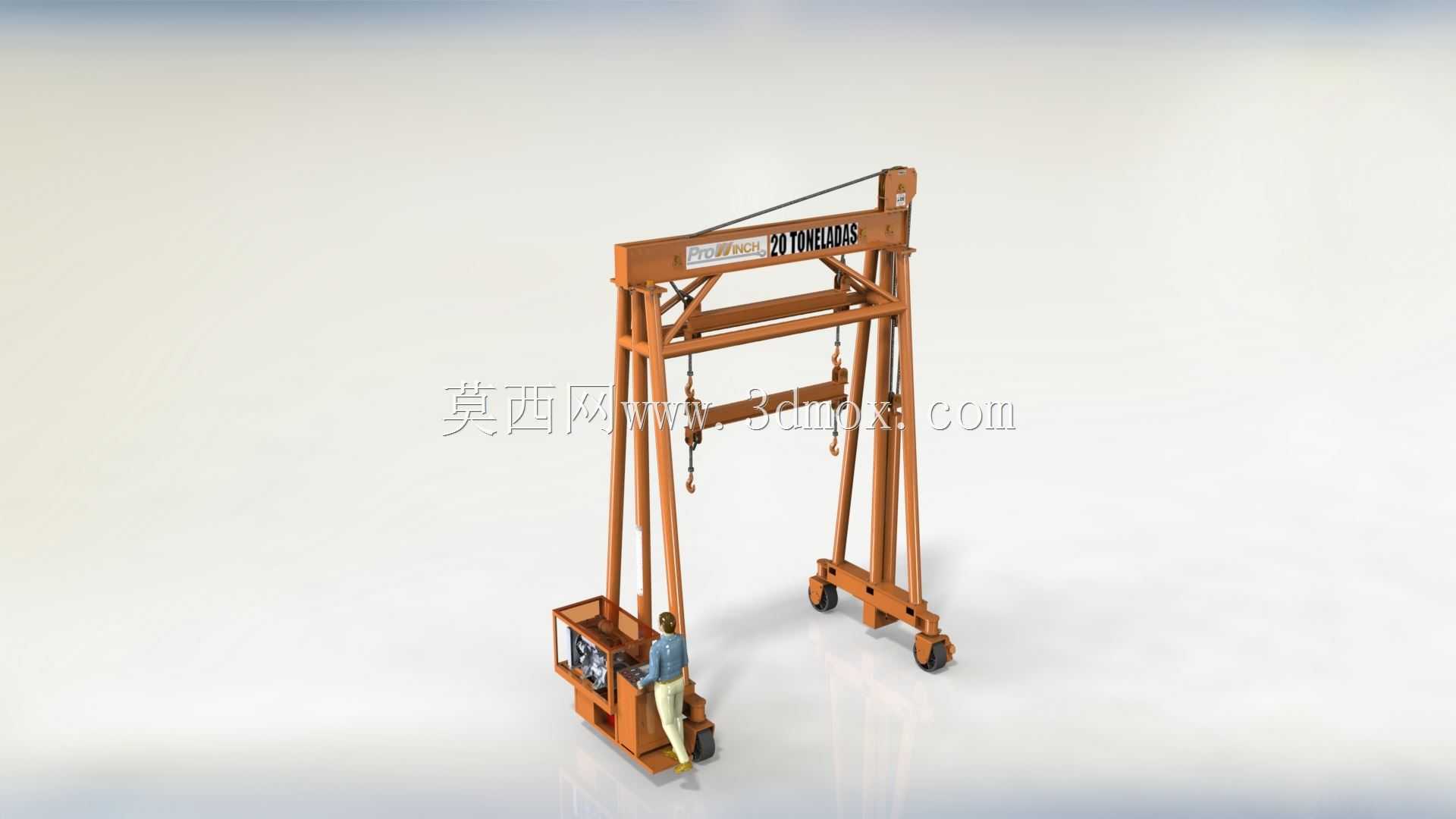

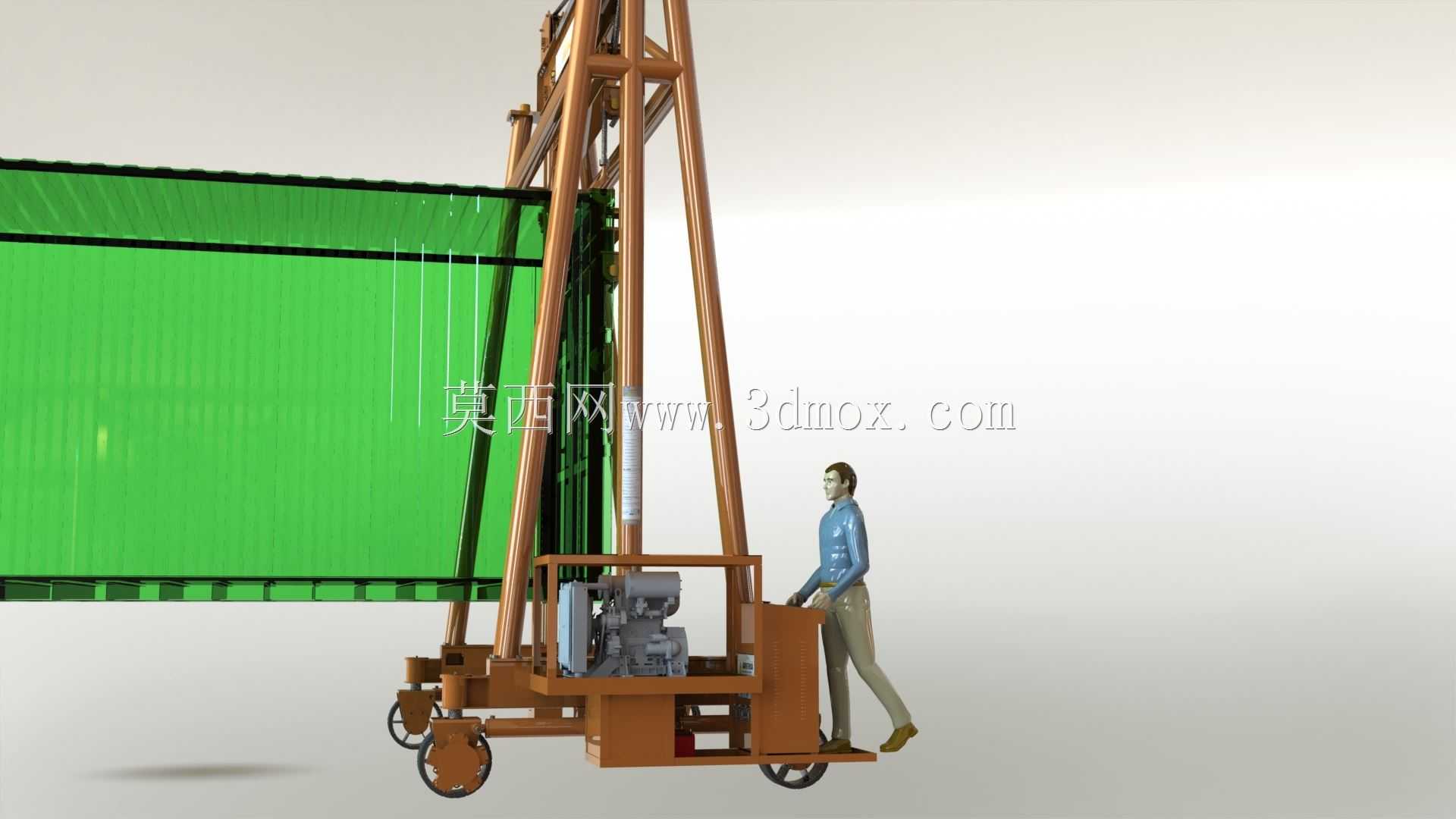

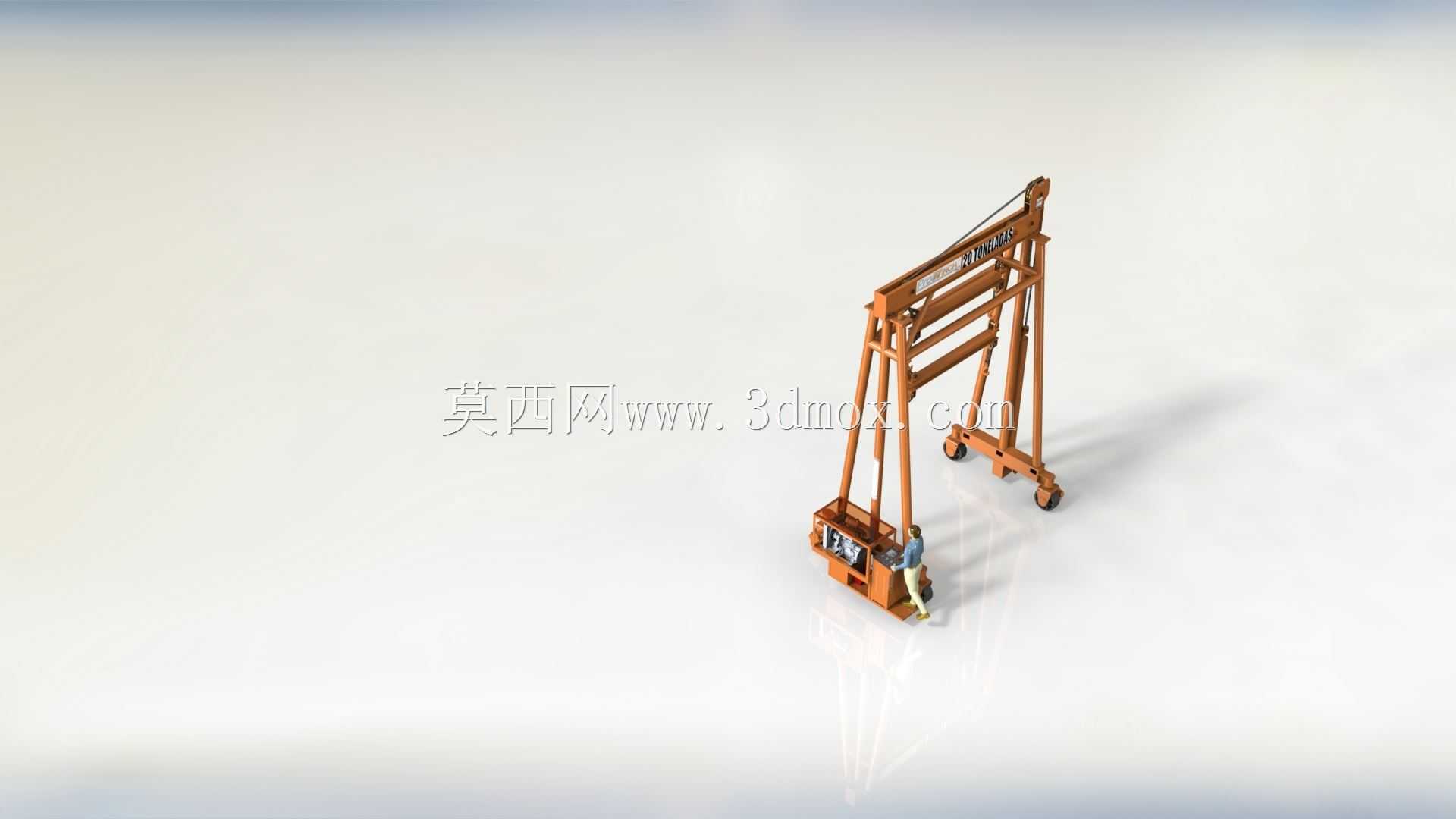

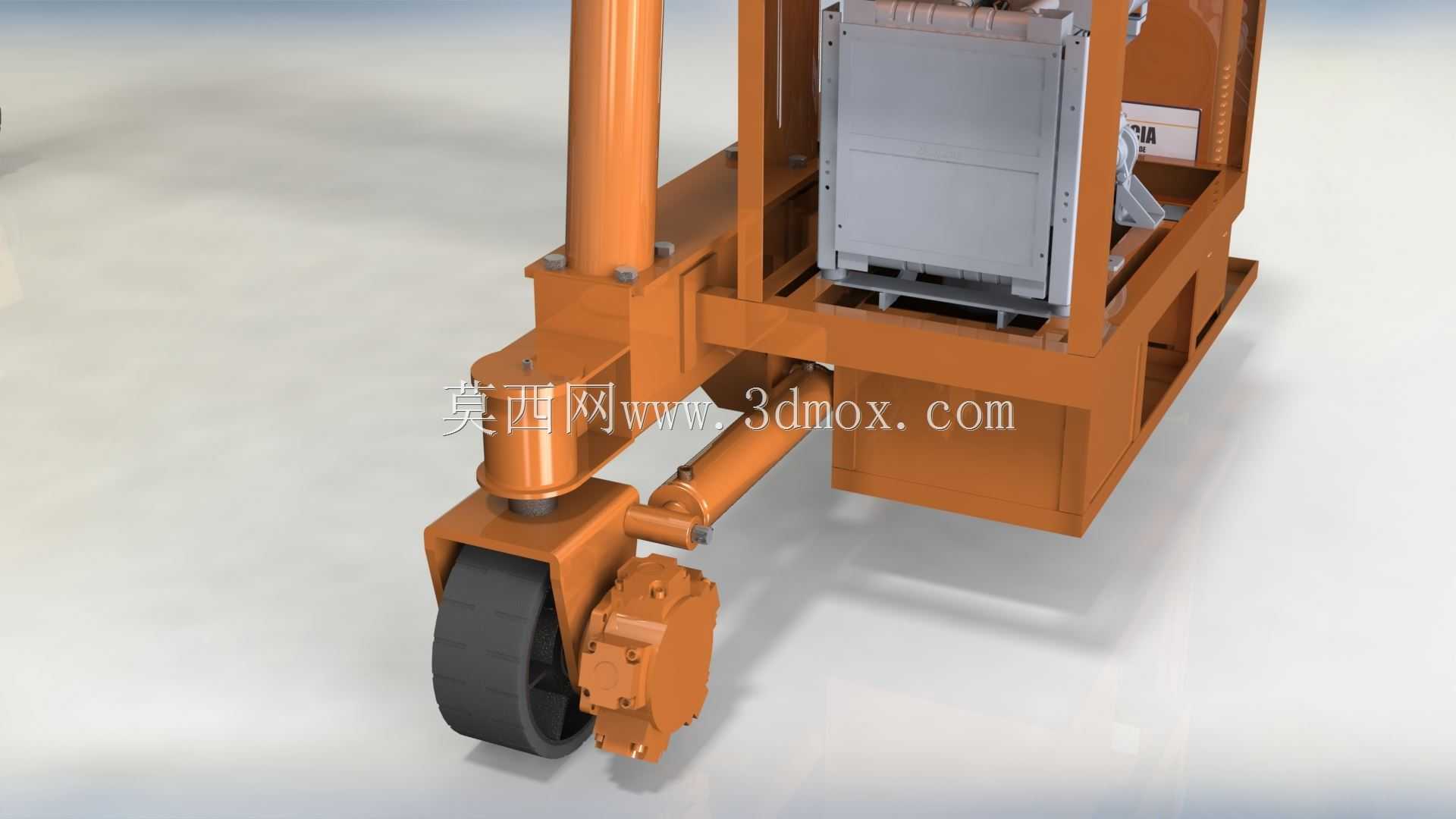

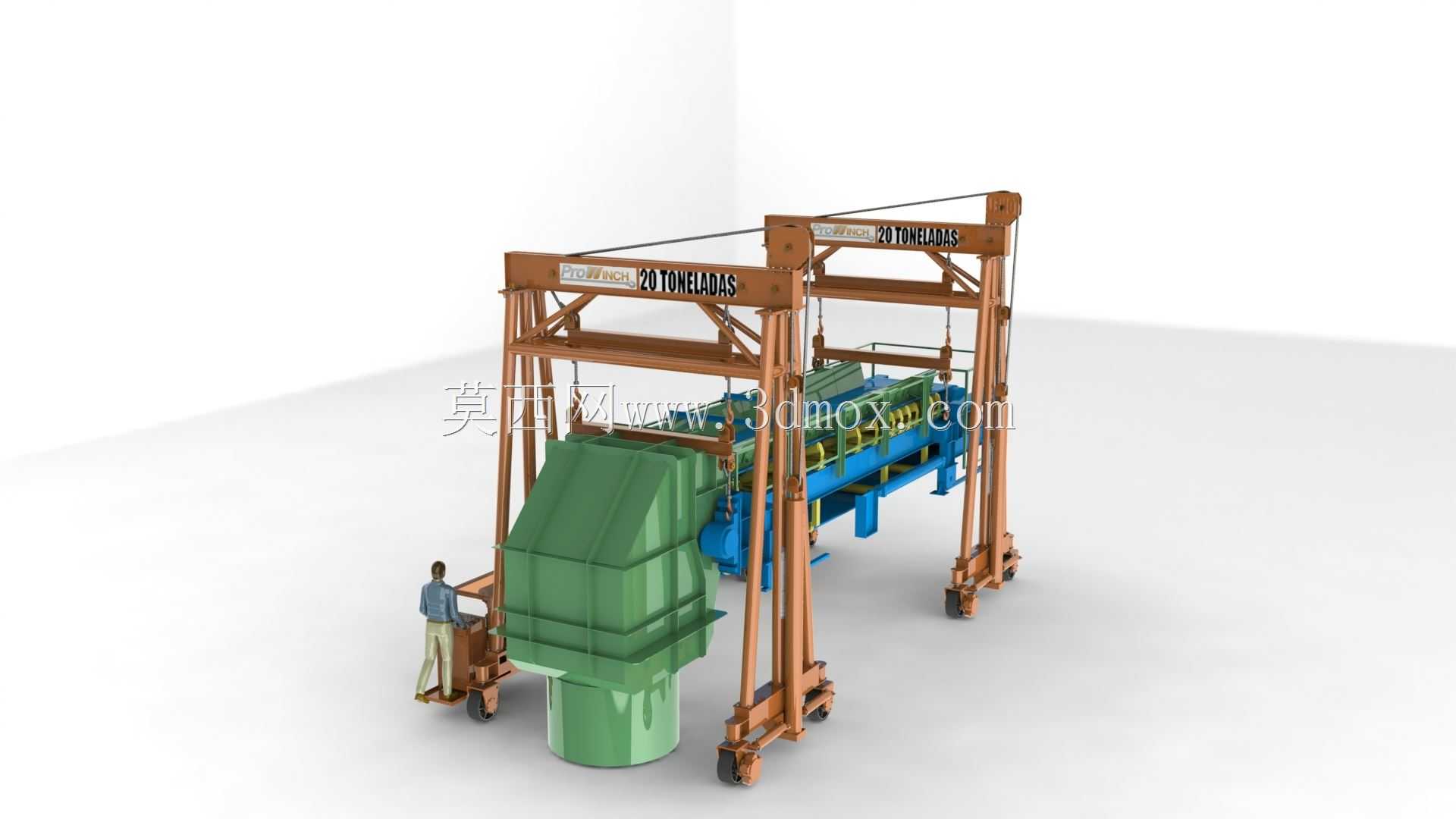

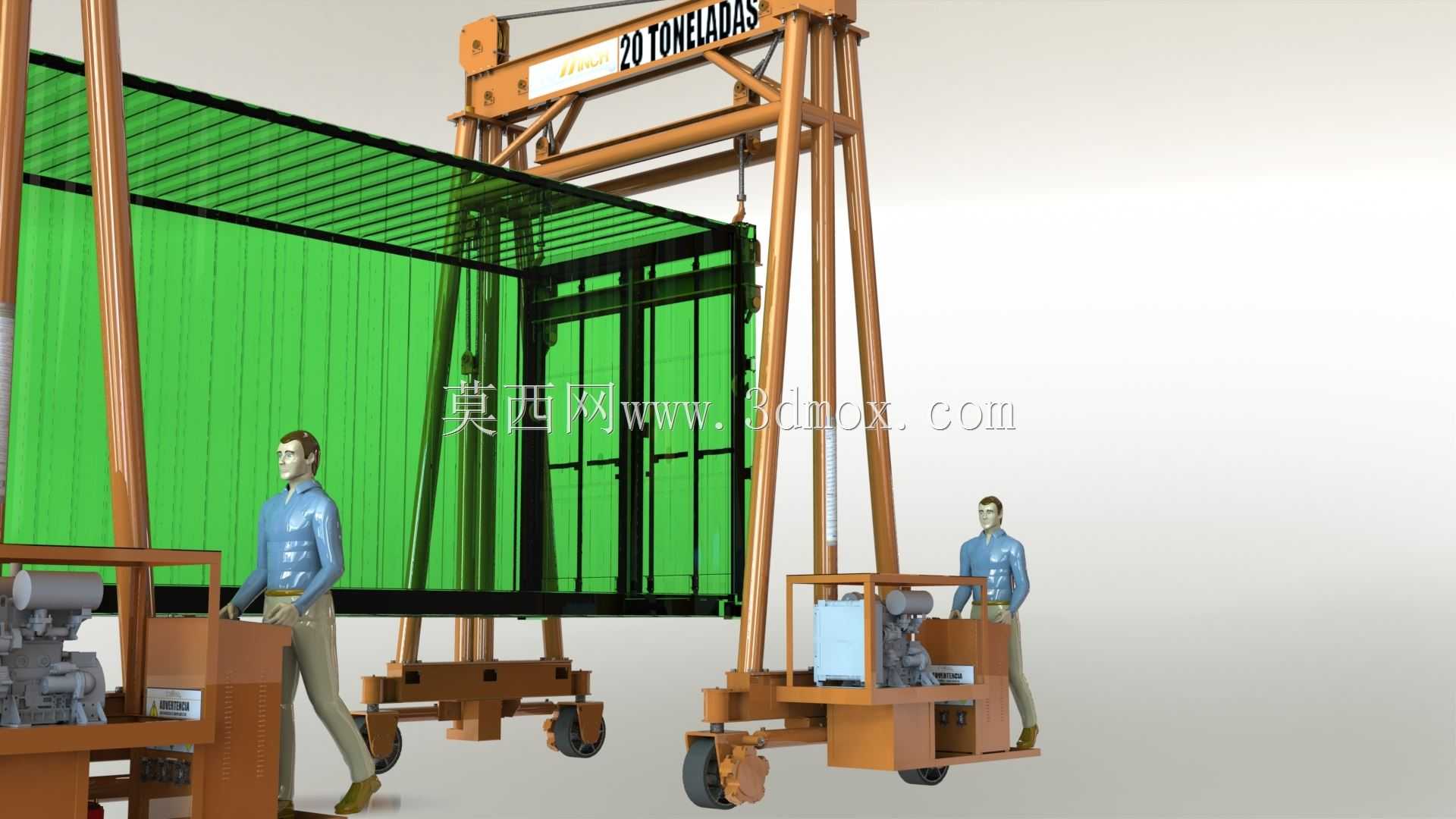

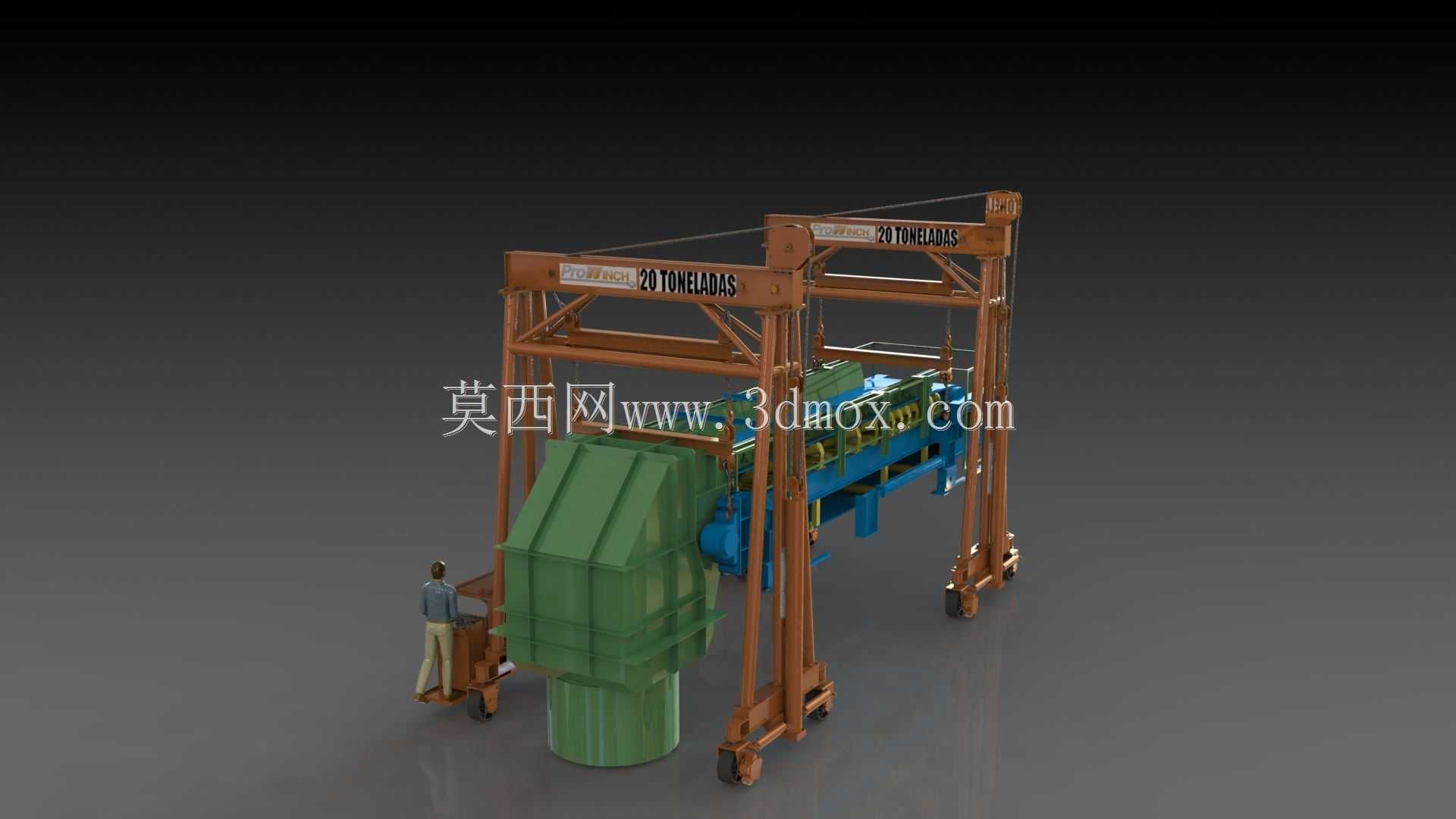

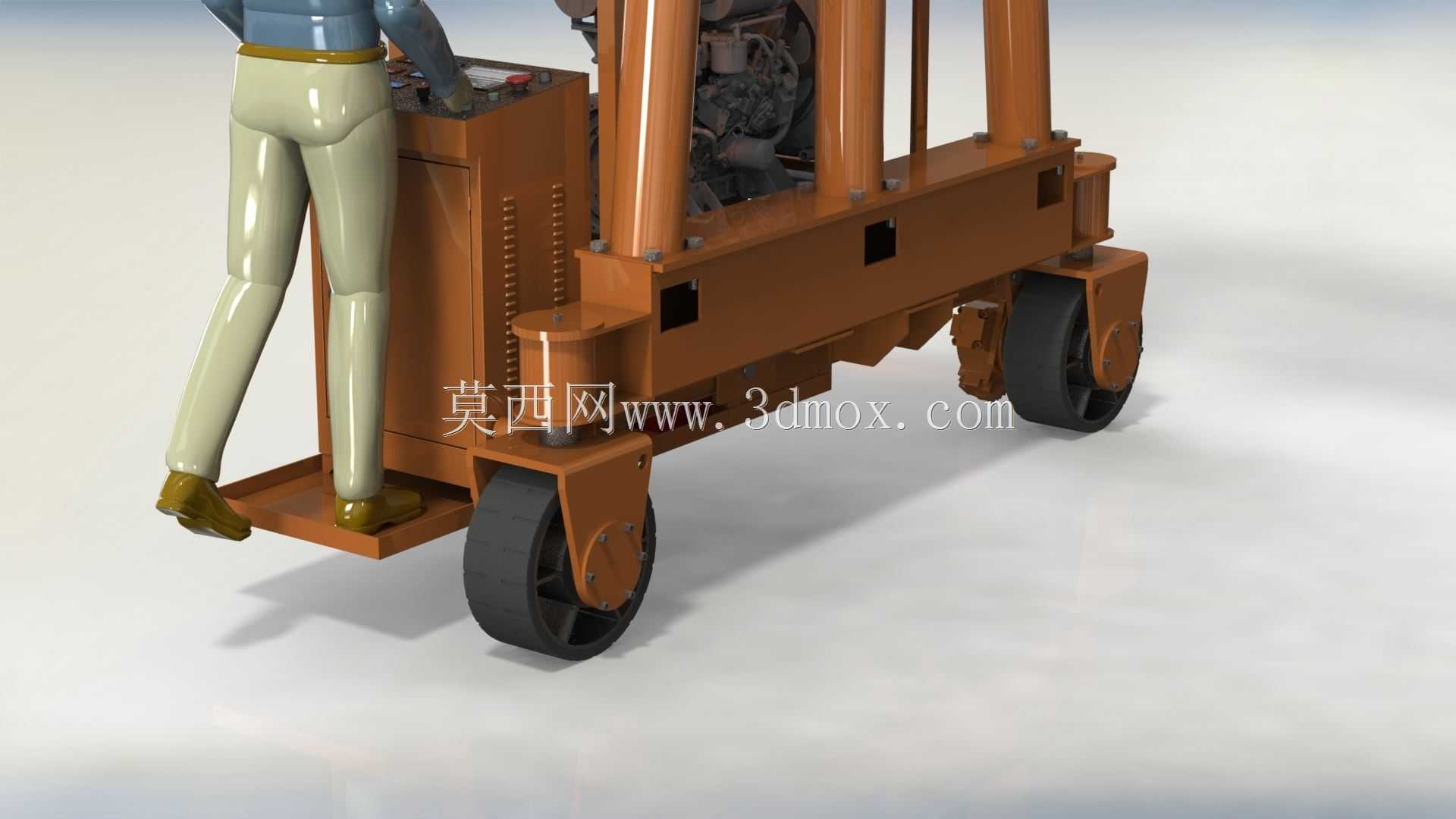

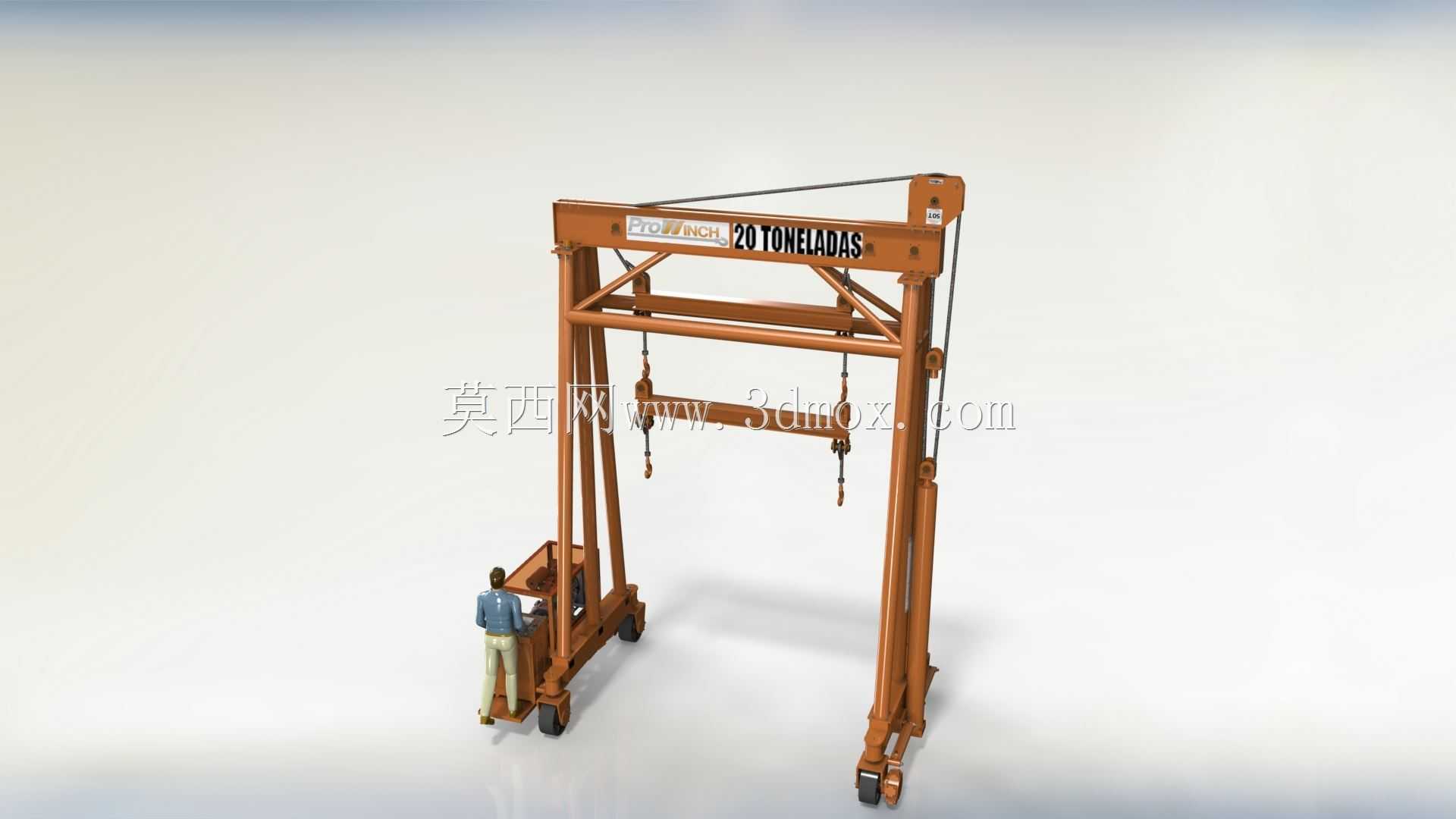

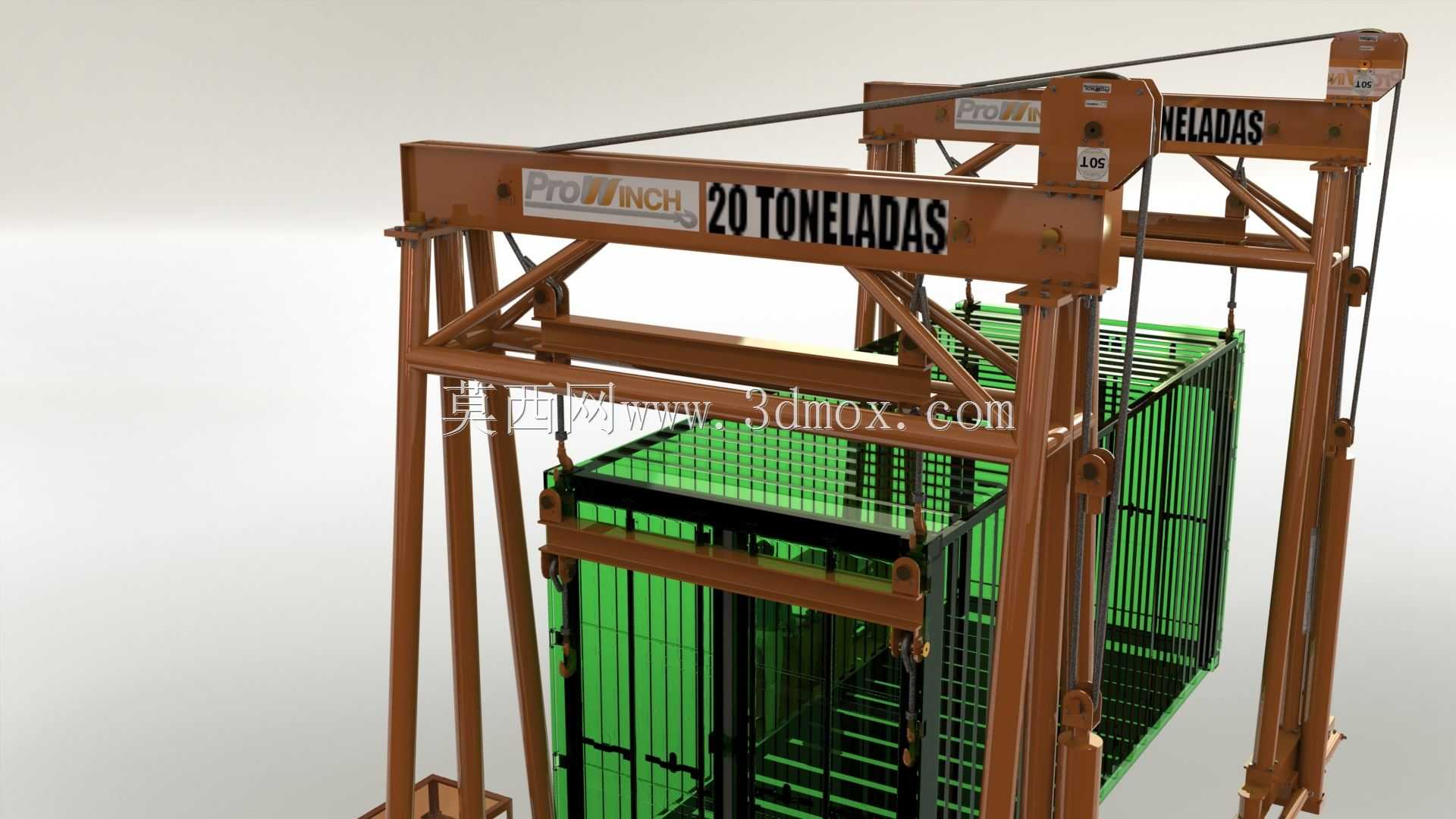

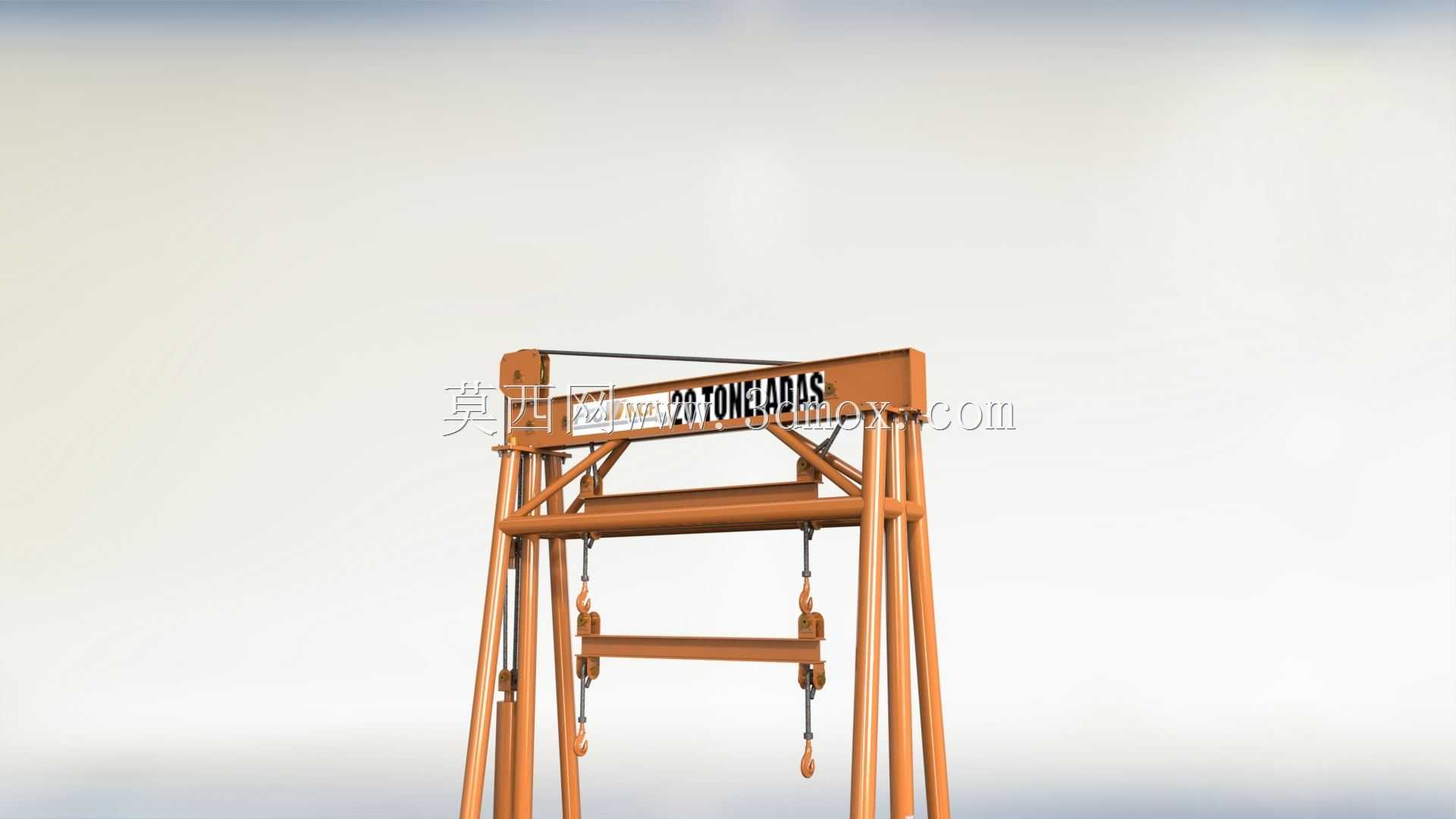

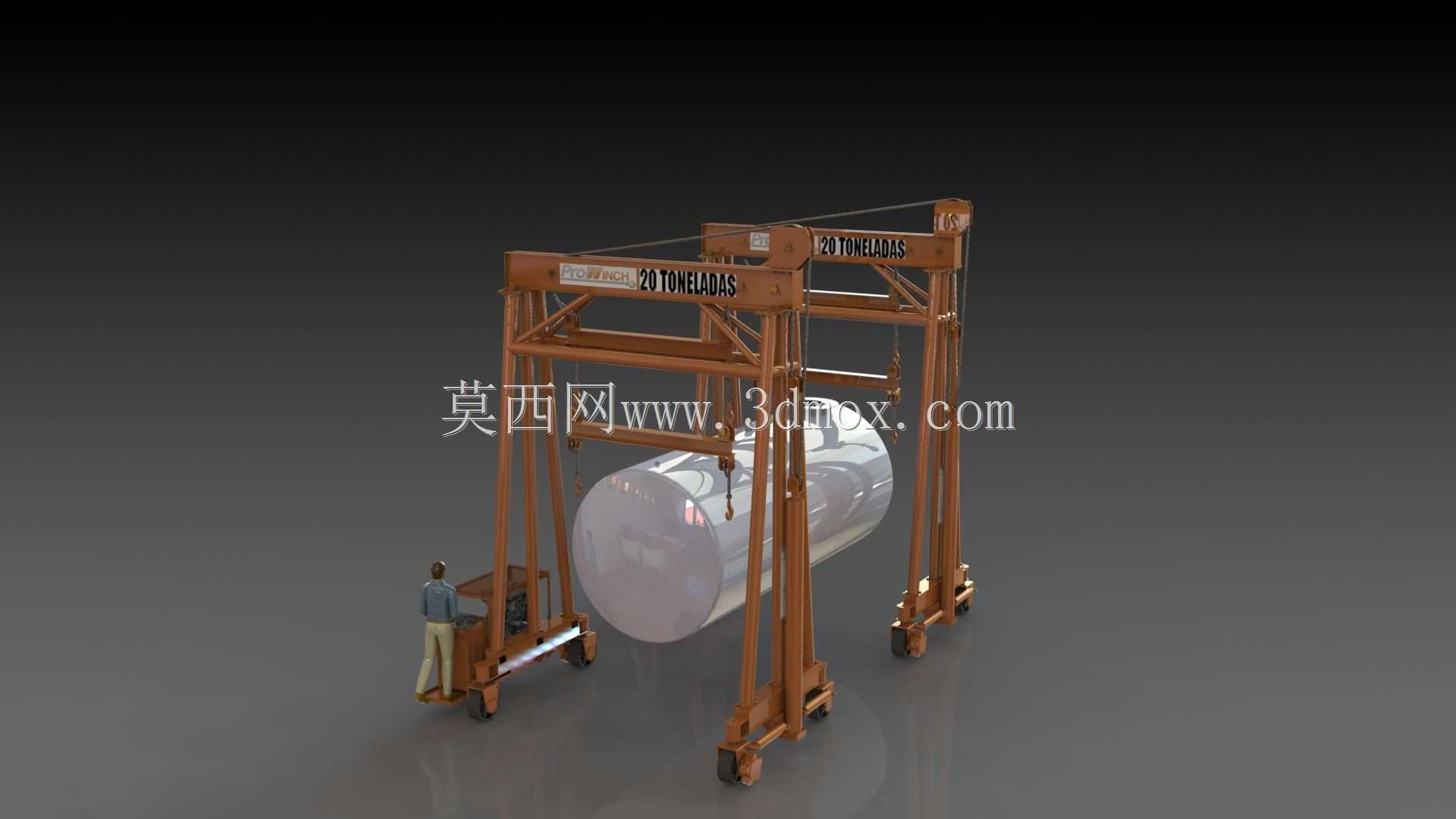

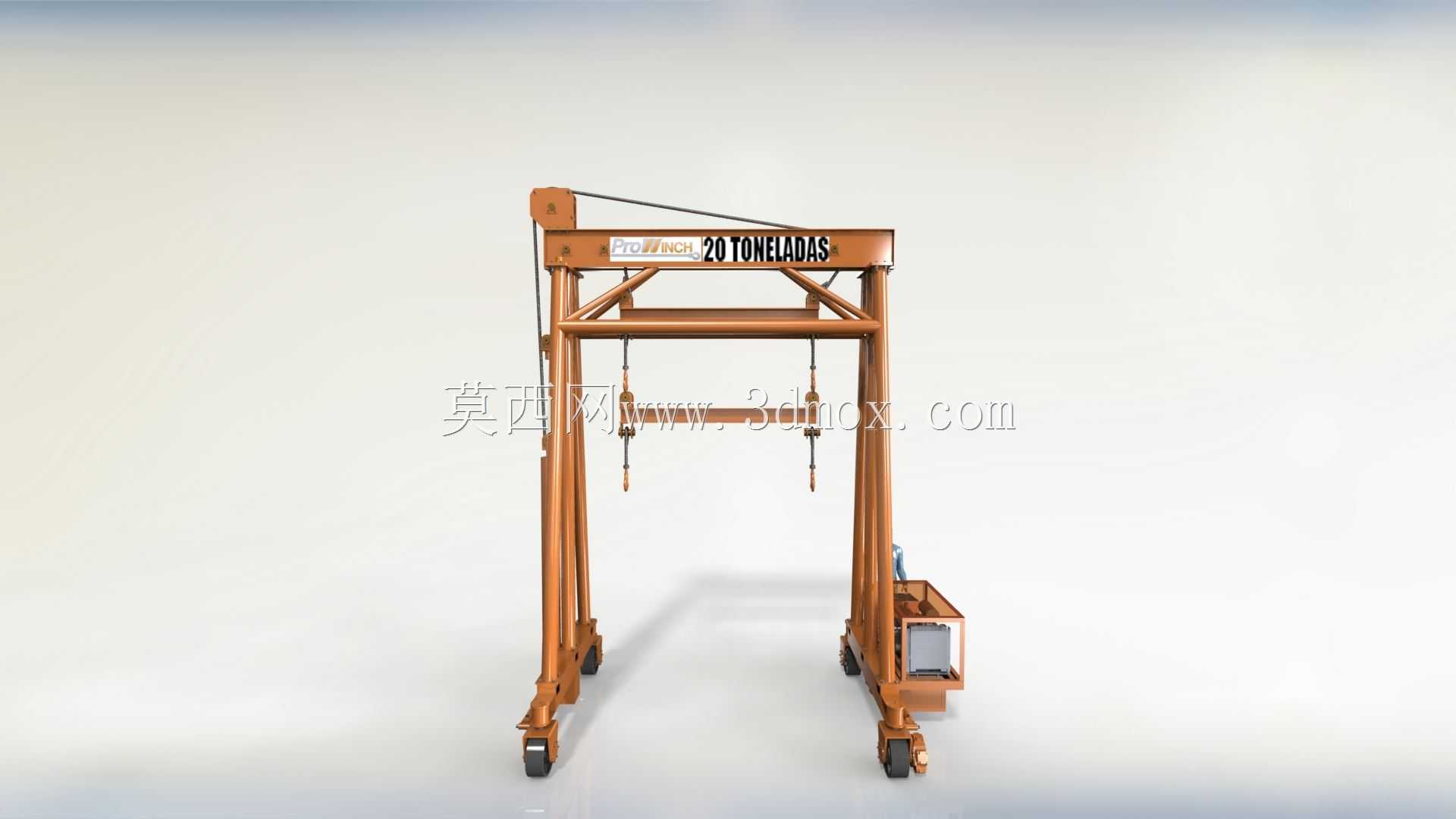

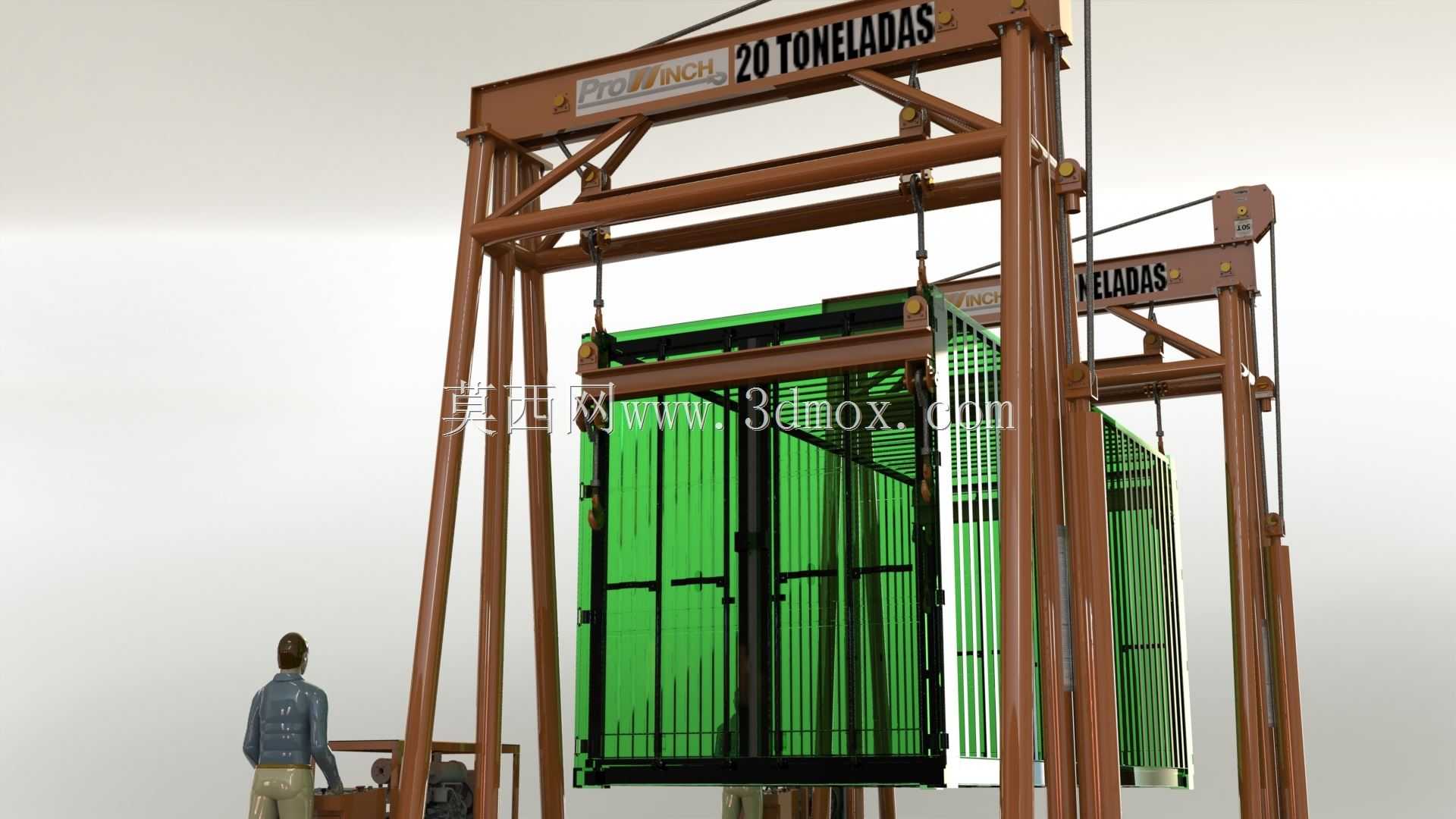

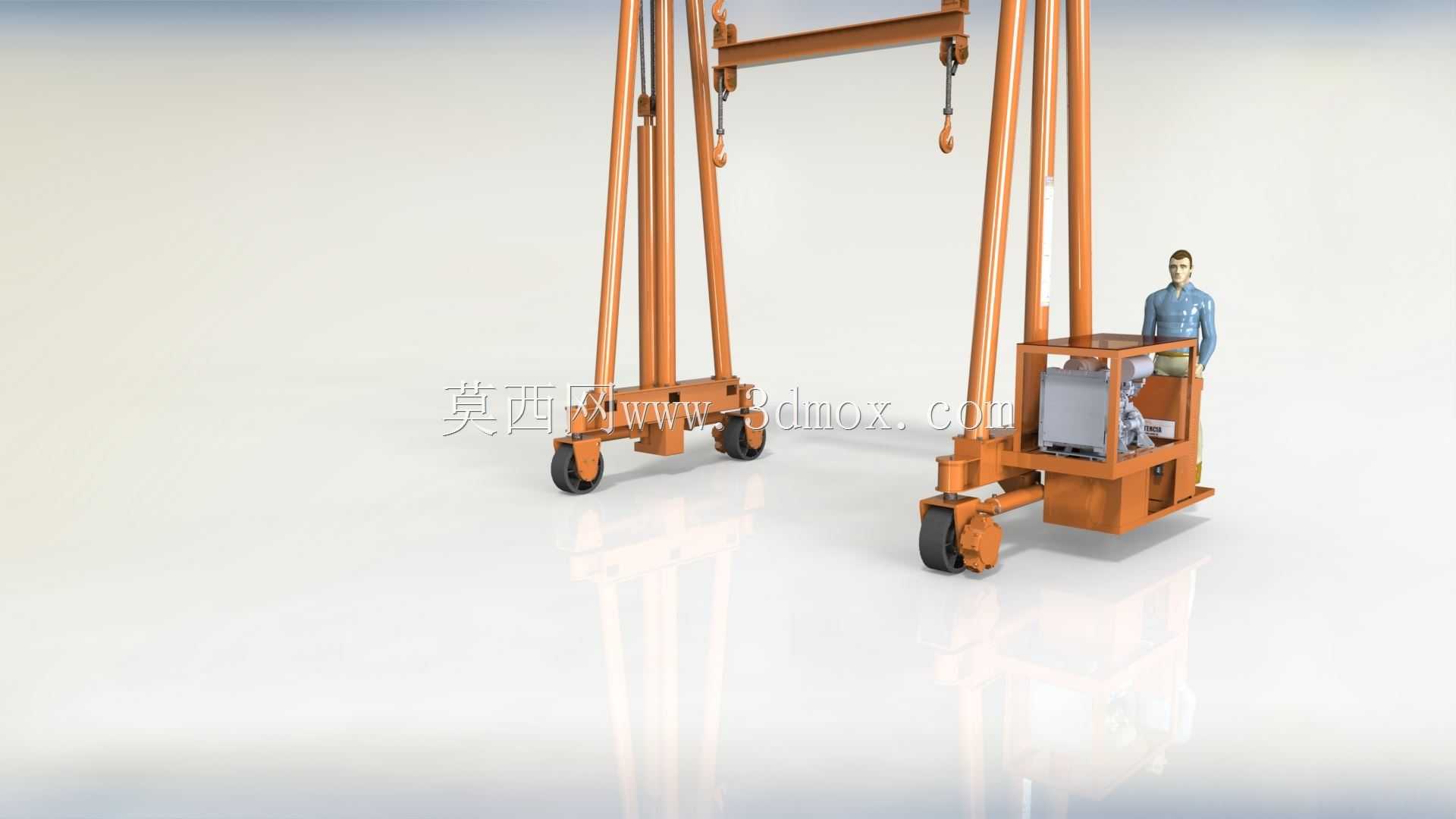

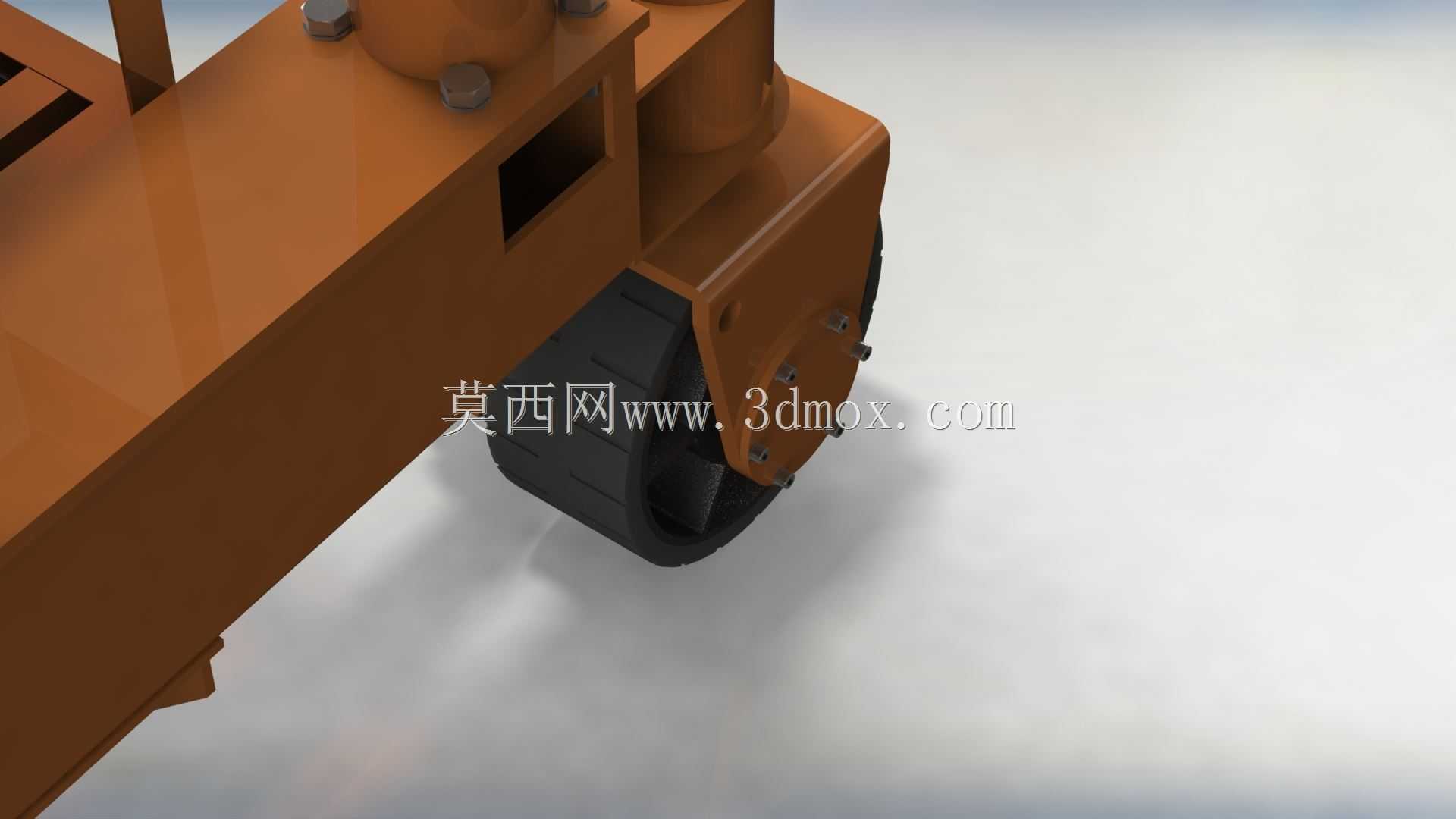

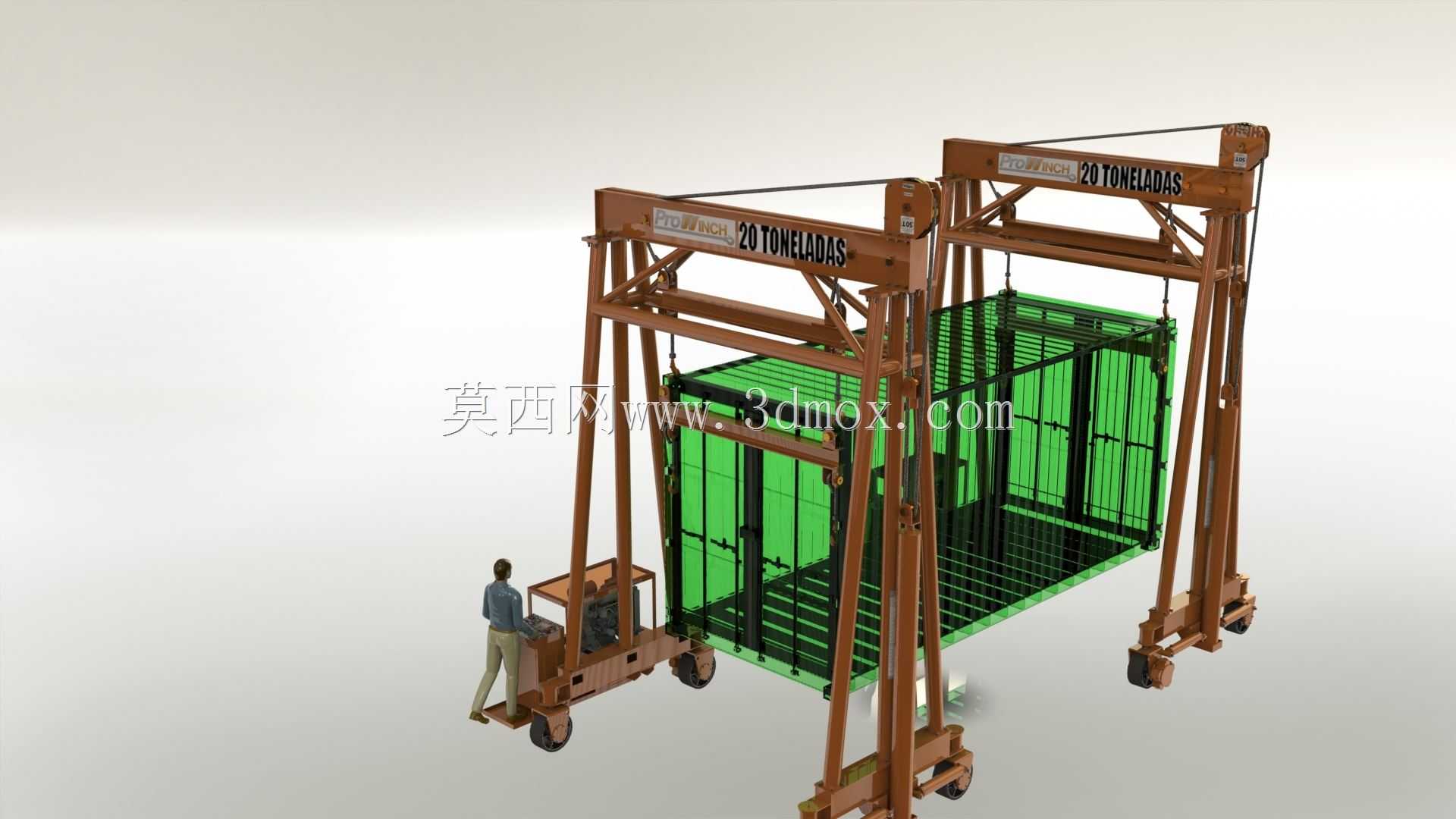

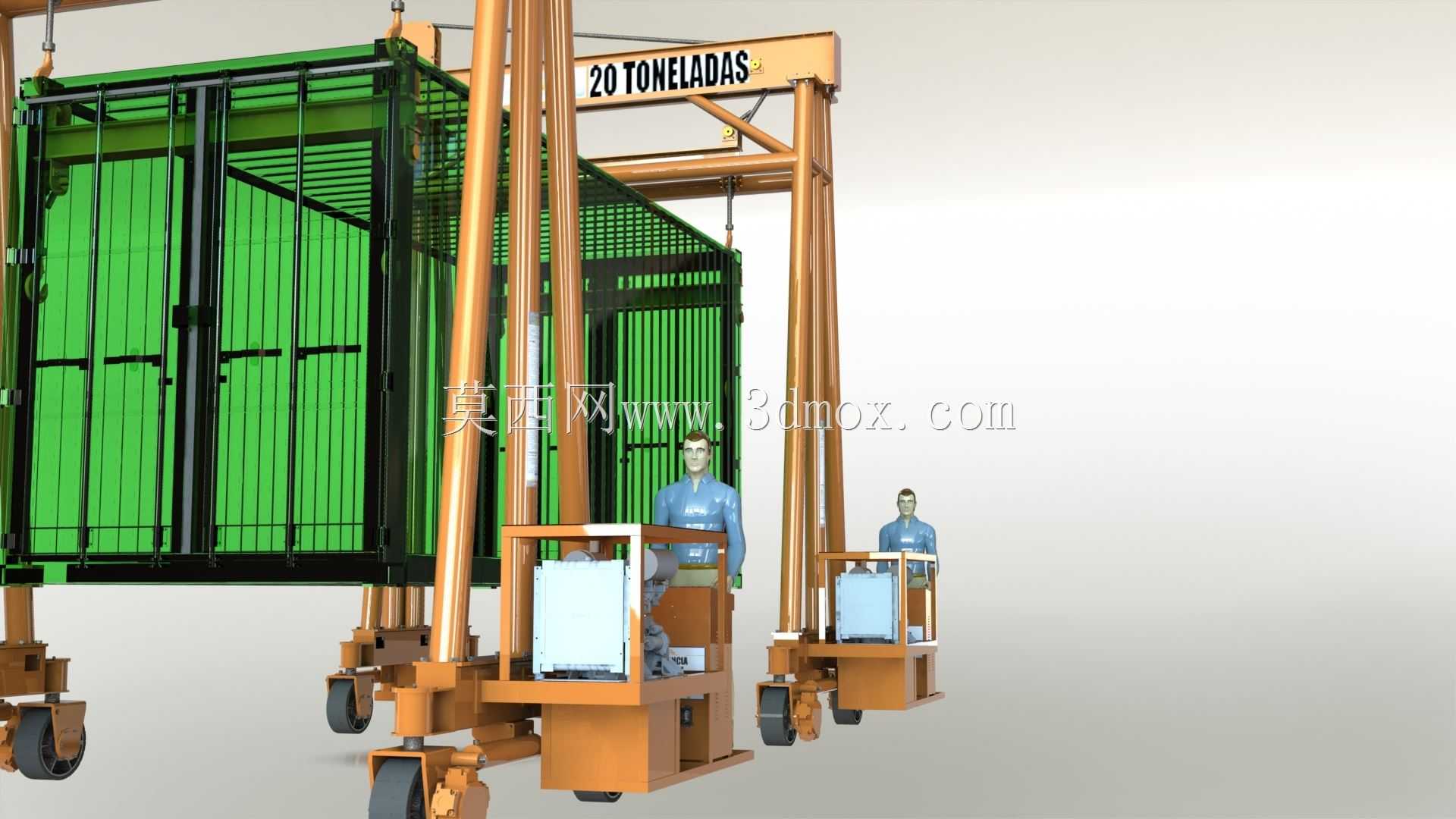

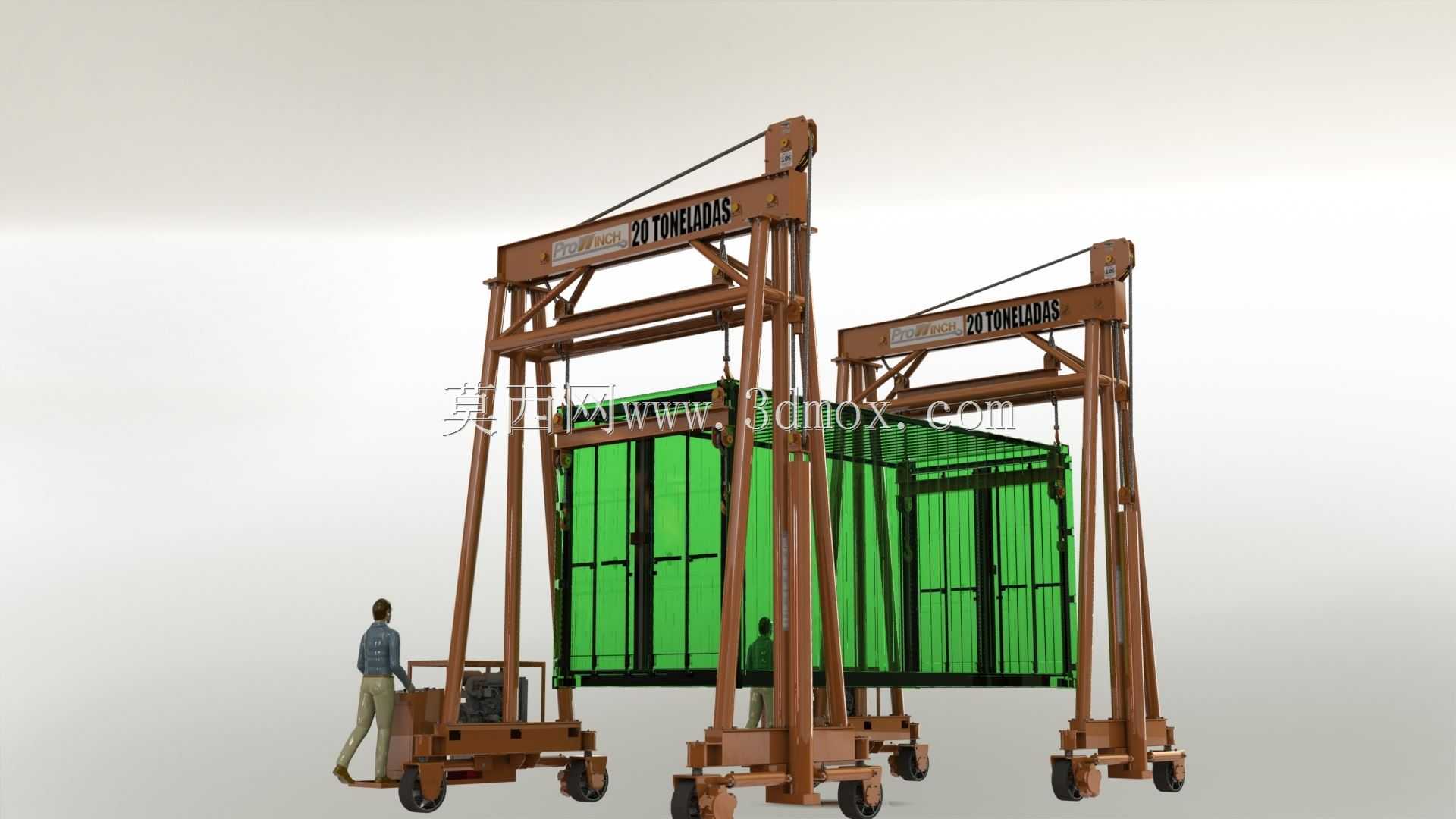

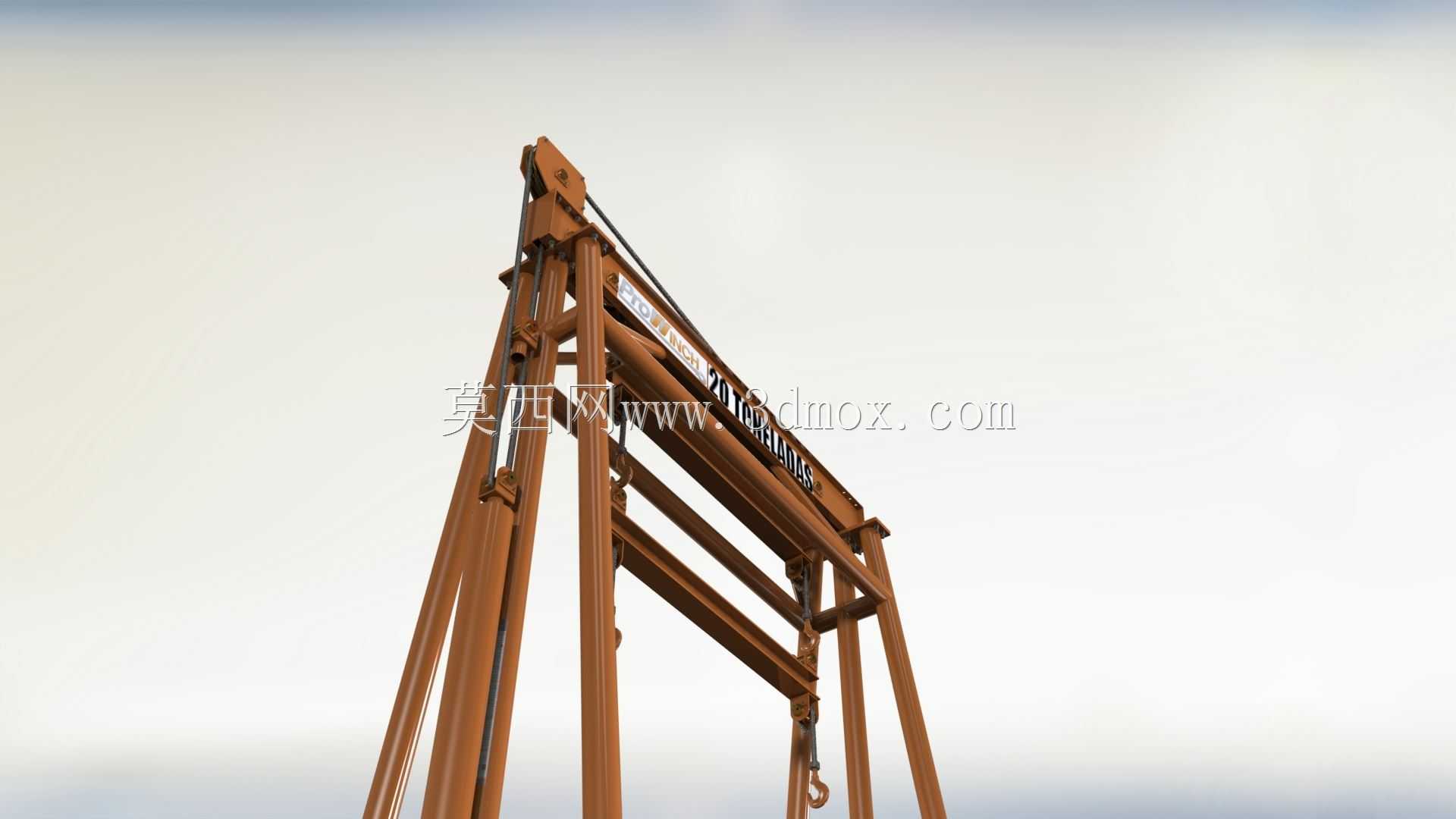

这款移动式龙门吊运设备主要面向港口堆场、内陆集装箱中转站、大型重型构件生产厂区的物料转运场景，解决固定起重设备覆盖范围有限、跨区域重载转运灵活性不足的痛点，可独立完成标准海运集装箱、大尺寸工业构件、重型成品工件的短距离移位与装卸作业，无需依赖厂区固定轨道基建，能适配不同硬化平整场地的作业需求，大幅降低重载物料场内转运的基建投入与调度成本。设备采用对称式双支腿龙门承载结构，两侧支腿底部配置重载行走轮组与驱动单元，可实现整机沿场地平面的纵向移动与小范围转向调整，顶部主梁为箱型焊接承载结构，搭配可沿主梁横向滑移的起重吊具，能够精准对准待吊物料的吊点位置，适配不同规格集装箱的吊点间距要求，也可通过更换吊具完成游艇、大型罐体、预制钢结构件等异形大尺寸重载物件的吊运作业。设计阶段充分考虑重载作业的结构稳定性，两侧支腿采用上窄下宽的梯型支撑结构，底部设置可伸缩的支撑垫脚，在起重作业时可伸出垫脚接触地面，增大整机支撑跨度，抵消吊重带来的倾覆力矩，保障大吨位起吊时的整机稳定性；动力系统采用柴油动力单元配置，无需外接工业电源即可独立完成行走、起升、吊具横移的全部动作，可在无供电配套的临时堆场、野外作业场地正常开展作业，摆脱供电线路对作业范围的限制。从安装边界与尺寸适配来看，设备的起升高度、支腿内侧净跨度均按照标准集装箱的堆码转运需求设计，可满足两层标准集装箱的堆高作业要求，支腿内侧预留足够的通行宽度，可让待转运的集装箱平板拖车顺利驶入龙门架内部完成装卸对接，整机外形尺寸经过优化，在满足承载能力的前提下控制整体宽度与高度，可在常规厂区道路、堆场通道内顺利通行，无需对现有场地通道进行大规模拓宽改造。设备的操作区域设置在单侧支腿的低位操作平台，操作人员可清晰观察吊具对接、物料起升、整机移动的全流程作业状态，降低视线盲区带来的作业风险，整体结构兼顾重载承载能力、作业灵活性与场地适配性，是中小型堆场、重型构件生产厂区实现场内重载物料自主转运的实用型起重设备。
