多工位安装定位钣金固定支架结构

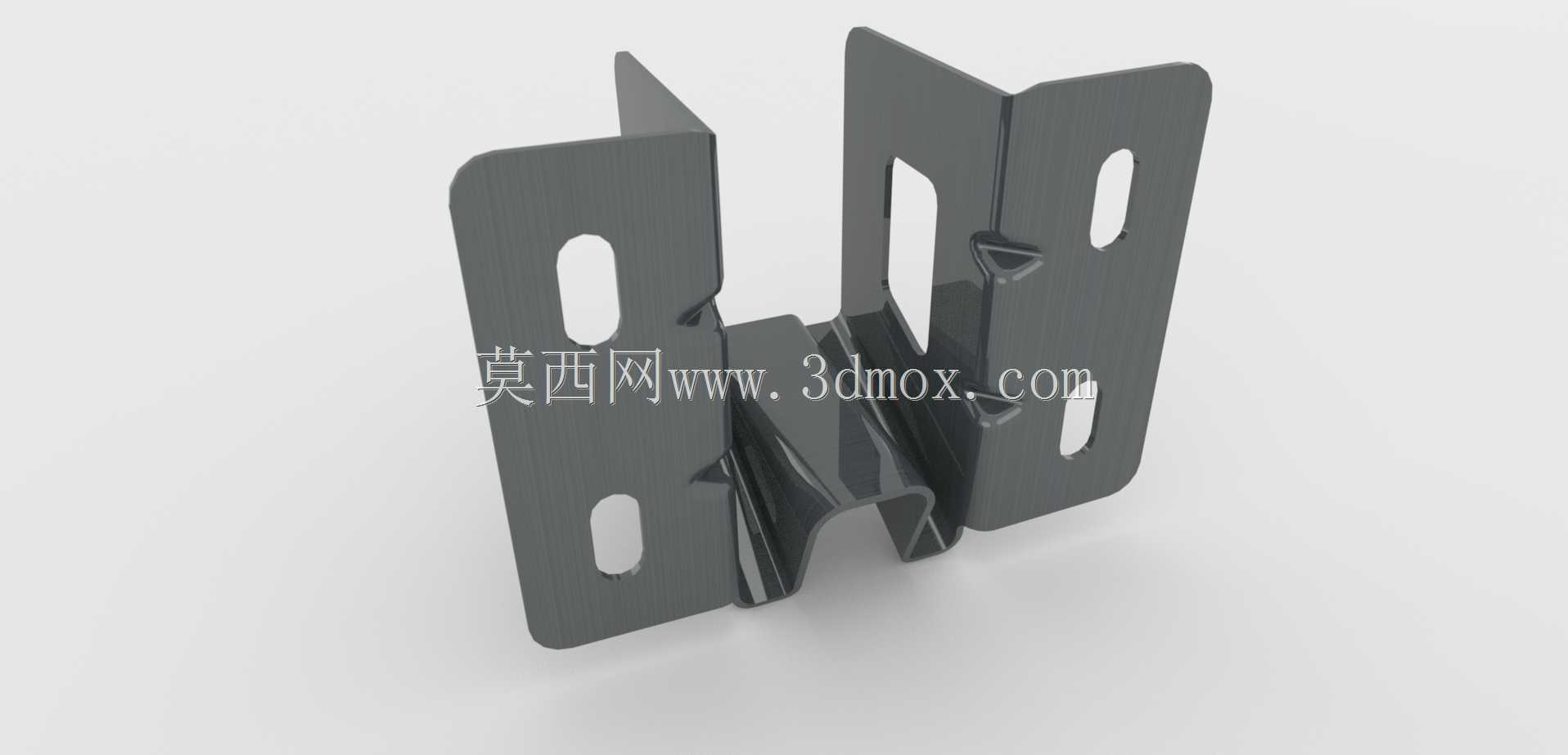

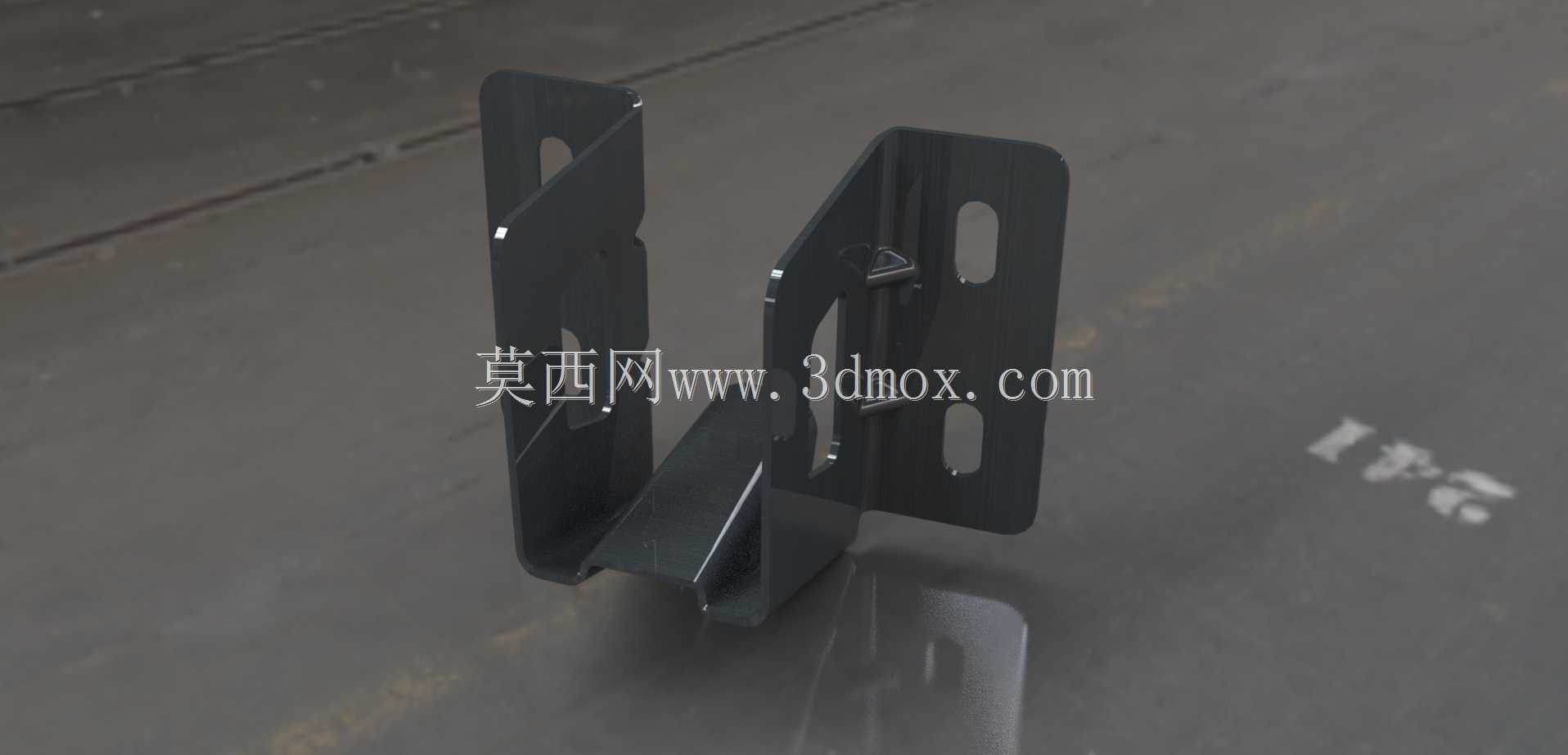

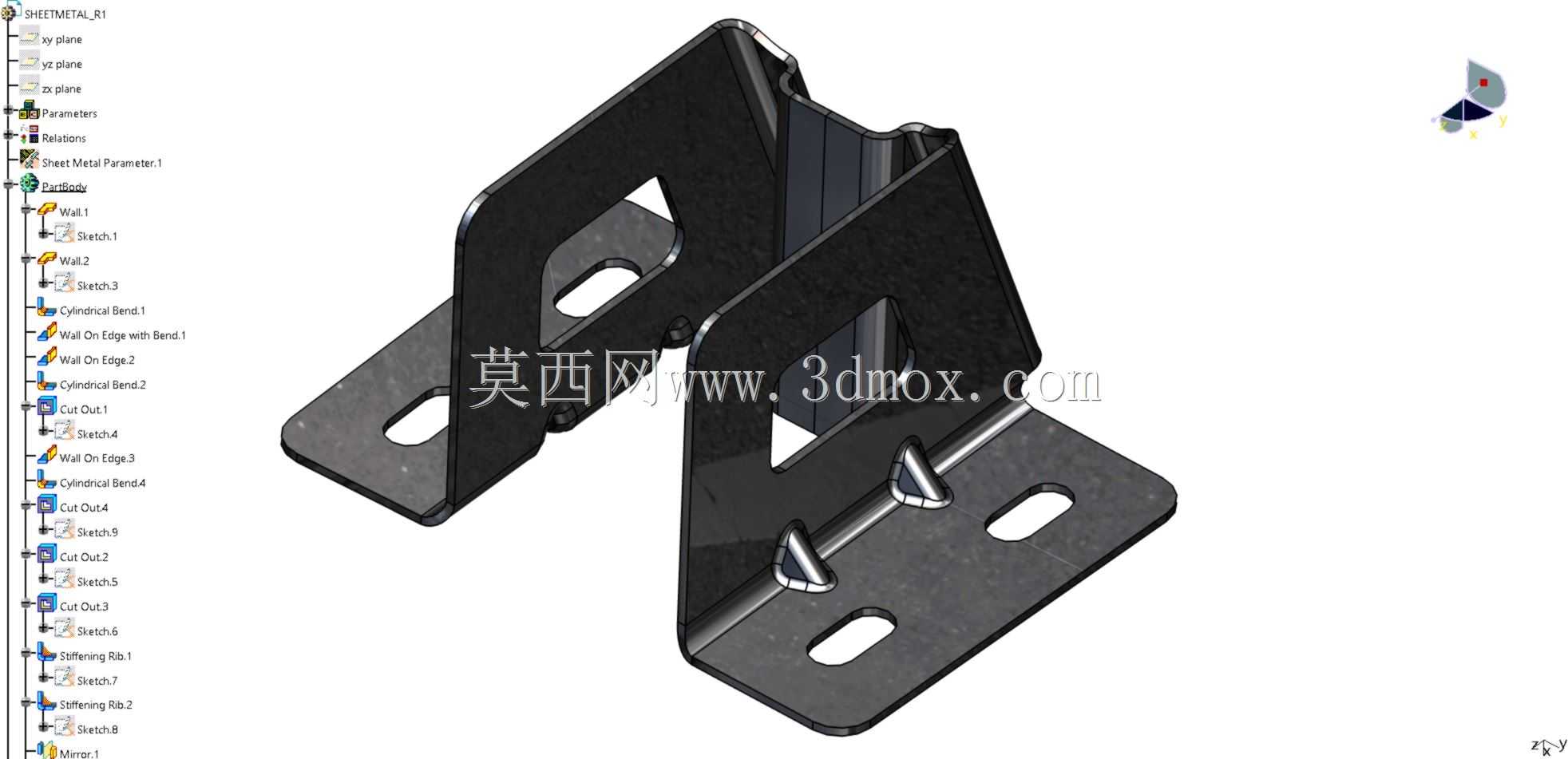

这款钣金支架是工业装配领域中应用十分广泛的连接固定构件，主要用于多组件并行安装场景下的结构支撑与位置定位，常见于自动化生产线工位辅件固定、电气柜内部元件安装、小型设备机架内部组件挂载、物流输送线侧装附件定位等场景，能够在紧凑的安装空间内同时为多个相邻部件提供稳定的安装基准，避免零散安装带来的位置偏移、固定强度不足等问题。从实际使用功能来看，该支架采用一体化折弯成型结构，无需额外拼接焊接，整体结构刚性更强，长期受载下不会出现拼接焊缝开裂的问题；三个垂直分布的安装立面分别开设了长圆形调节孔，安装时可以根据实际装配需求在一定范围内调整部件的固定位置，抵消装配过程中产生的尺寸公差，降低现场安装的对位难度，中间的内凹折弯结构形成了天然的避让空间，能够为安装部件的走线、凸起结构预留足够的容纳位置，避免安装时出现结构干涉。在设计思路上，这款支架充分考虑了钣金加工的工艺特性，所有折弯处均预留了合理的折弯半径，避免折弯过程中出现板材开裂的问题，各个安装孔的孔位距离折弯边的尺寸符合钣金冲压加工的最小边距要求，无需额外做特殊工艺处理即可通过常规冲压、折弯工序完成加工，有效降低了生产制造成本；整体结构采用对称式布局设计，受力时各个立面的载荷分布更加均匀，不会出现单侧应力集中导致的支架变形问题，表面无多余的凸起结构，安装后不会剐蹭周边的管线或部件。从安装边界来看，该支架整体为紧凑的块状立体结构，三个安装立面的安装孔位间距经过合理规划，适配市面上多数常规小型工业元件的安装孔距，安装时可以通过底部平面贴合安装基准面完成预定位，再通过各个立面的安装孔完成对应部件的固定，不需要额外设计定制转接件即可直接投入使用，能够有效缩短设备装配的周期，减少现场加工的工作量，同时金属板材的材质本身具备不错的抗腐蚀与抗形变能力，在常规工业车间环境下可以长期保持结构稳定性，不需要频繁维护更换。
