柴油发动机燃油滤清器结构设计

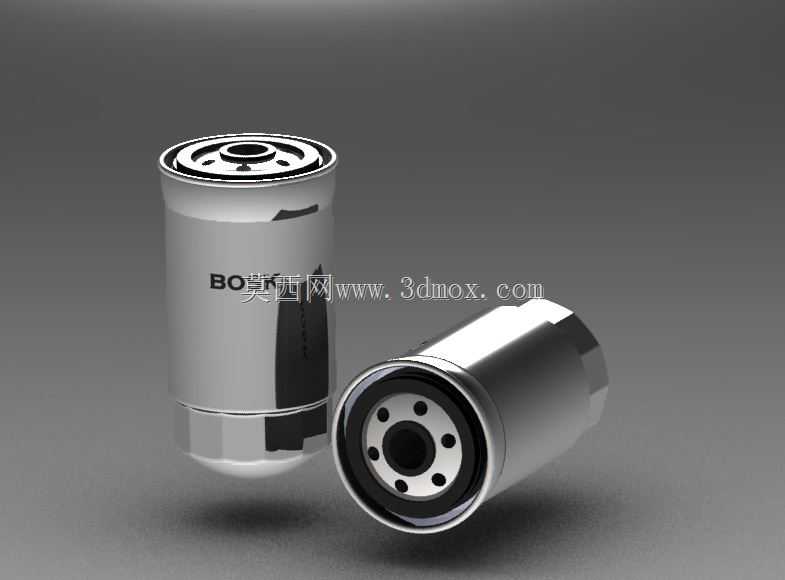

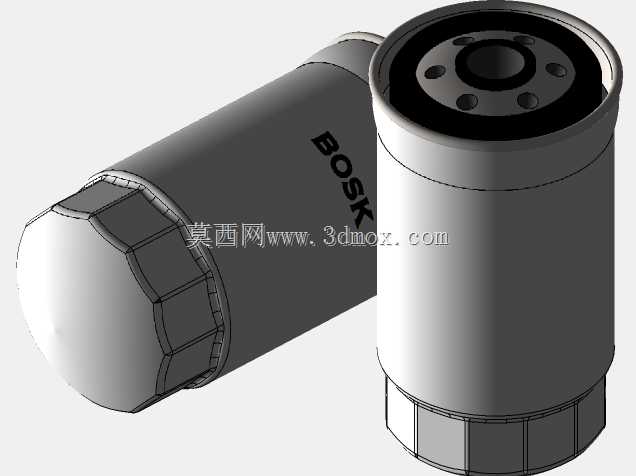

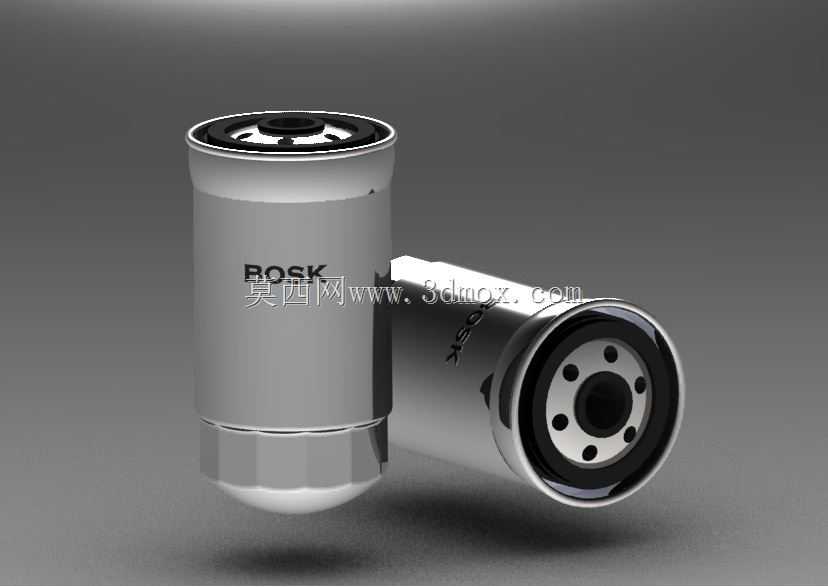

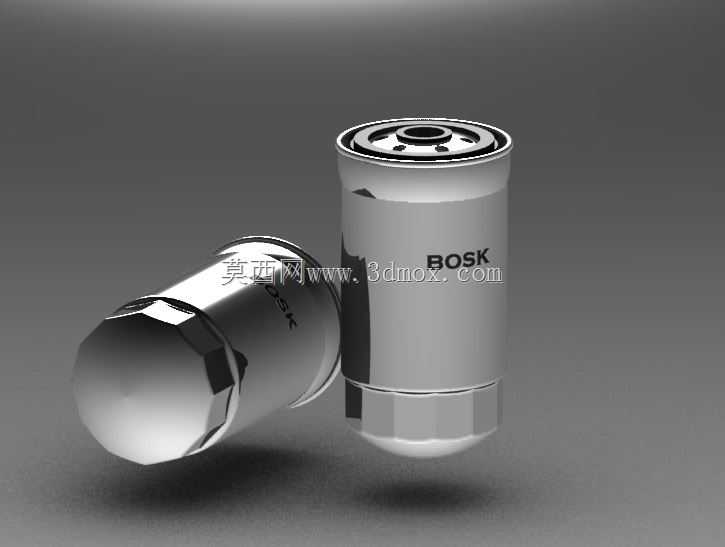

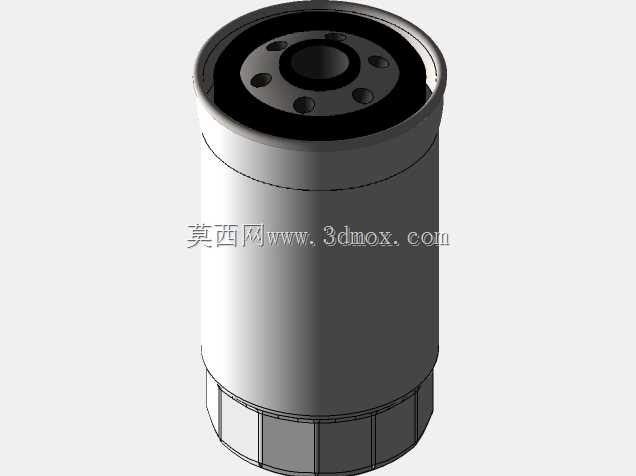

这款柴油滤清器主要应用于各类柴油动力设备的燃油供给系统中，覆盖商用货运车辆、工程机械、农用柴油机械、船舶柴油机组、固定式柴油发电设备等多个应用场景，是柴油动力系统中保障燃油清洁度的核心功能部件。在柴油动力设备的实际运行过程中，柴油在储运、加注环节不可避免会混入金属碎屑、粉尘杂质、胶质沉淀以及游离水分，这些杂质一旦随燃油进入高压喷油系统，会造成精密耦合件的异常磨损、喷油孔堵塞、喷油雾化效果下降等问题，轻则导致发动机动力输出不稳、油耗异常升高、排放超标，重则会引发高压油泵、喷油器等核心部件的不可逆损坏，大幅提升设备的运维成本，而这款滤清器的核心作用，就是在燃油进入高压供油系统前完成多级过滤，拦截杂质、分离游离水分，持续为喷射系统供给清洁度达标的燃油。从功能特性来看，这款滤清器采用旋装式一体化结构设计，外壳采用高强度金属材质一体拉伸成型，表面做了防腐防锈处理，能够适应发动机舱内高温、高振动、存在油污侵蚀的复杂工作环境，底部设置的集水腔可以储存过滤分离出的游离水分，方便运维人员定期完成排水操作；上端的螺纹接口与密封端面经过精度匹配设计，能够保证安装后的密封可靠性，避免出现燃油渗漏问题；内部的过滤介质采用梯度精度过滤结构，外层大孔径滤材先拦截大颗粒杂质，内层高精度滤材拦截细小颗粒物，在保证过滤效率的同时尽可能降低燃油通过阻力，避免供油压力不足影响发动机动力输出。在设计思路上，这款模型完全参照实际量产滤清器的工程逻辑搭建，还原了产品的真实结构比例，外壳的滚压封边结构、上端的安装螺纹、密封胶圈的安装槽位、底部的排水接口、内部滤芯的支撑结构都做了完整还原，没有做过度的简化处理，能够直观展现旋装式柴油滤清器的内部构造与外部装配特征。从安装边界来看，这款滤清器为标准旋装安装形式，上端的螺纹规格、密封端面的外径尺寸、整体的筒体直径、总长度都参照通用柴油滤清器的常用尺寸设计，安装时仅需将滤清器对准安装座的螺纹接口旋紧至规定扭矩即可，不需要额外的连接支架，整体径向占用空间紧凑，轴向长度适配多数柴油发动机的滤清器安装位布局，不会与周边的管路、发动机机体部件产生安装干涉，既可以作为新设备滤清器选型的结构参考，也可以用于柴油发动机供油系统的教学演示、维修培训场景，帮助相关人员直观理解滤清器的工作原理与安装要点。
