工业级机用现代虎钳结构设计

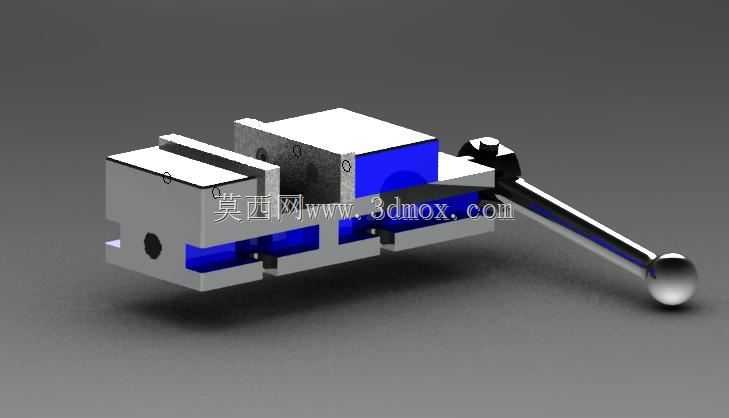

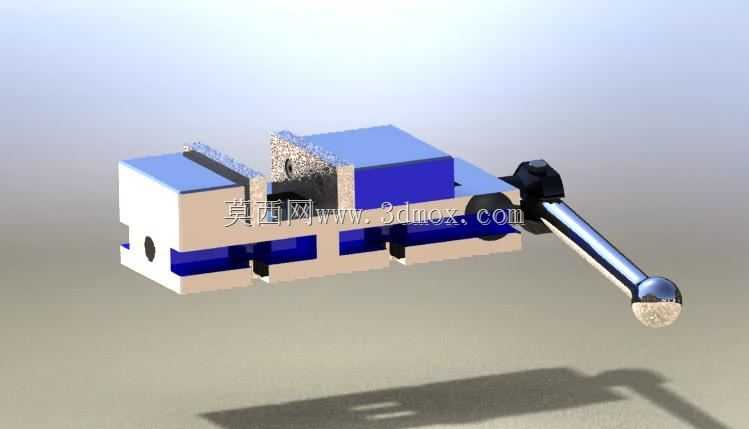

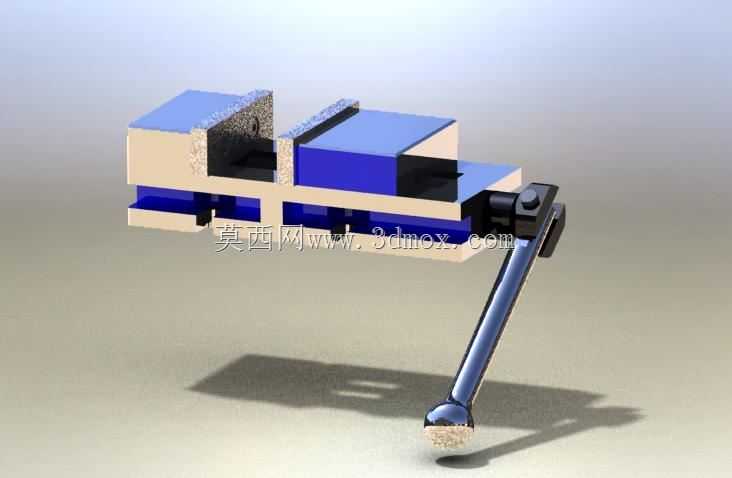

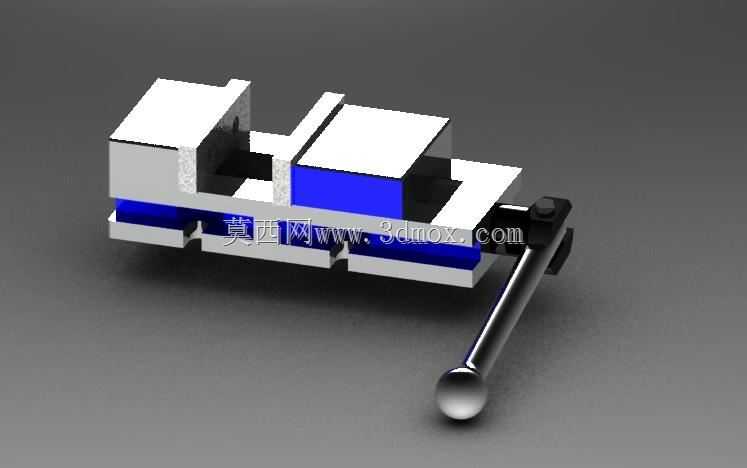

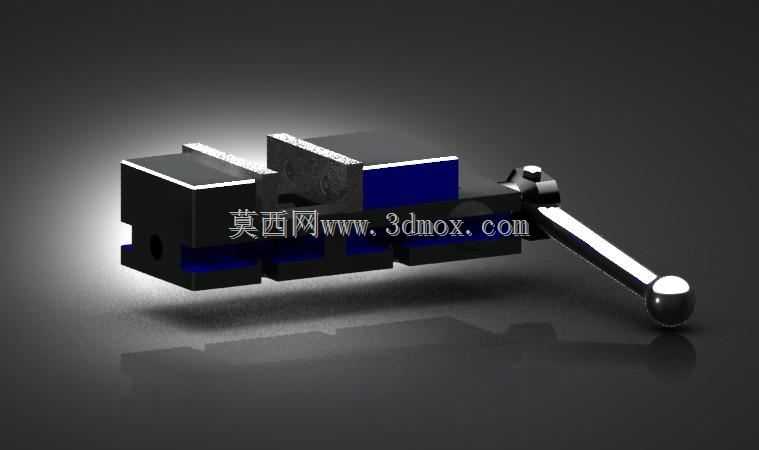

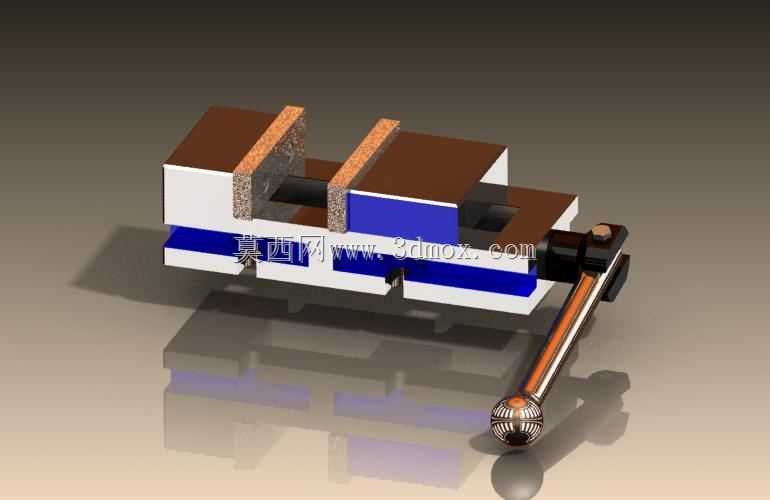

这款现代结构的机用虎钳，是金属切削加工、钳工装配、精密检测工位中应用极为广泛的通用夹持工装，适配铣床、钻床、磨床、加工中心等多类机加工设备的工作台安装需求，也可单独作为钳工作业台的固定夹持单元使用，核心作用是为待加工工件提供稳定、可控的夹紧力，避免切削受力、装配敲击过程中工件出现位移、翘曲，保障加工精度与作业安全。

从结构设计逻辑来看，该虎钳采用固定钳身搭配活动钳身的经典布局，钳身主体采用高刚性箱型结构设计，可抵消大切削量进给时产生的侧向弯矩，避免长期受力后钳身出现形变导致夹持精度下降。钳口部分采用可更换式设计，钳口贴合面加工有交叉防滑齿纹，针对毛坯件、粗加工件可提供足够的静摩擦力，防止工件受轴向切削力时出现滑移；针对精加工件，也可更换为软质钳口垫片，避免装夹过程中在工件已加工表面留下压痕，适配不同加工阶段的装夹需求。

传动部分采用梯形丝杠副传动结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动更平稳，且具备良好的自锁性能，夹紧后不会因加工振动出现丝杠回松导致夹持力衰减的问题，丝杠端部搭配带防滑滚花的球形摇柄，操作人员施加较小的径向力即可获得足够的夹紧力矩，摇柄的活动行程经过优化，不会在钳身最大开合范围内与工作台面、周边工装产生运动干涉。

安装边界方面，该虎钳的底座采用标准平置安装结构，底部设置有与机床工作台T型槽匹配的定位凸台与安装螺栓孔位，可直接适配多数通用机加工设备的工作台安装尺寸，无需额外制作过渡转接板；钳身整体开合行程覆盖常规中小型零件的装夹尺寸范围，固定钳身与活动钳身的导轨配合面经过精密刮研处理，钳口闭合后上下、左右的平行度、垂直度公差控制在精密装夹允许的范围内，可满足普通铣削、钻削工序的装夹精度要求，若配合百分表找正，也可用于精度要求更高的磨削、坐标镗削工序。

在实际车间应用场景中，这类虎钳的使用频率极高，除了常规的金属零件装夹，也可通过搭配专用钳口、角度垫块实现异形件、倾斜面零件的装夹，部分工位还会在虎钳基础上加装液压或气动夹紧单元，实现快速装夹，提升批量零件加工的作业效率。设计过程中需要重点考量钳身的刚性储备、丝杠的受力寿命、导轨配合面的耐磨性能，同时要控制整体重量，避免单台虎钳过重导致工作台安装、移位时的操作负担过重，还要兼顾日常维护的便捷性，丝杠、导轨部位预留润滑注油位置，可定期加注润滑脂降低运动部件的磨损，延长工装的整体使用寿命。
