带输出齿轮的直驱传动马达结构设计

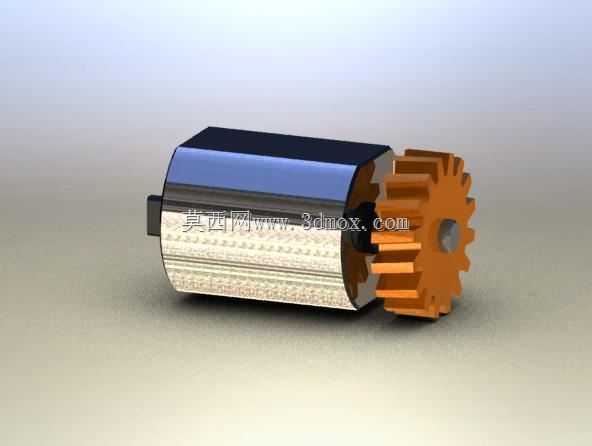

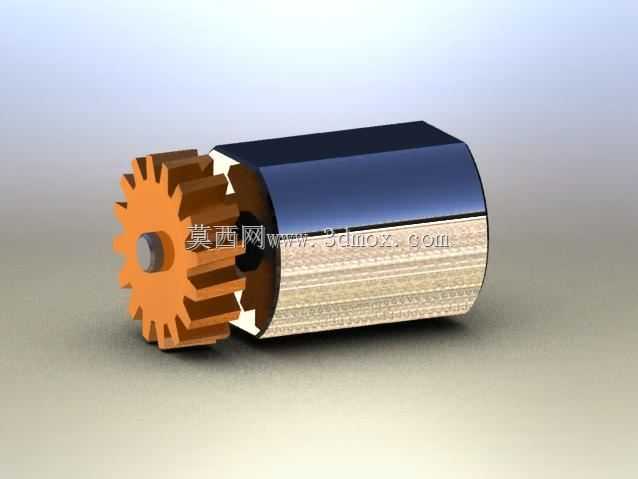

这类带集成输出齿轮的马达，在小型自动化输送线、桌面级工装夹具、精密进给机构里应用十分广泛，区别于普通光轴输出马达，它直接在输出端集成啮合齿形，省去了额外加装联轴器、外接齿轮的装配步骤，能有效压缩动力端的安装空间，在布局紧凑的小型设备里优势明显。从结构设计逻辑来看，输出端采用正齿结构，齿形参数匹配常规模数的传动齿轮，啮合过程中重合度适中，既保证大扭矩传递时的齿面接触强度，又能控制传动过程中的回差，适配需要频繁正反转的工况场景。马达主体采用圆柱壳体结构，壳体表面做了防滑纹理处理，既可以提升手持调试时的摩擦力，也能在壳体压装固定时增加与安装座的接触阻尼，避免长期运行振动导致的壳体移位。输出齿轮与马达轴采用过盈配合加定位销的固定方式，能承受瞬时过载的冲击载荷，不会出现齿轮与输出轴相对打滑的问题，在负载突变的工况下可靠性更强。安装边界方面，这类马达的径向尺寸控制在常规小型动力部件的适配范围内，轴向总长度因为集成了输出齿轮，比同功率光轴马达略长，但省去了外接传动件的轴向占用空间，整体安装所需的空间反而更小；安装时既可以采用壳体夹持的方式固定，也能通过端盖的预留孔位做端面锁付，适配不同的设备安装结构。在实际选型应用中，这类集成齿轮的马达不需要额外计算外接齿轮的中心距、啮合间隙，只要匹配对应模数的从动齿轮就能直接搭建传动链，能大幅缩短结构设计的周期，也减少了装配环节的调试工作量。齿部采用直齿设计也降低了加工难度，后期维护更换时的配件通用性更强，不需要定制特殊参数的齿形配件。日常运行中，马达的动力通过集成齿轮直接输出，传动链短，机械效率比多级外接传动的结构更高，能耗损失更小，在电池供电的便携类设备里也能适配使用。壳体的金属材质既可以保证结构强度，也能辅助运行过程中的散热，避免长时间满负载运行时的温升过高问题，延长内部绕组的使用寿命。
