高密度聚乙烯注塑成型杯结构设计方案

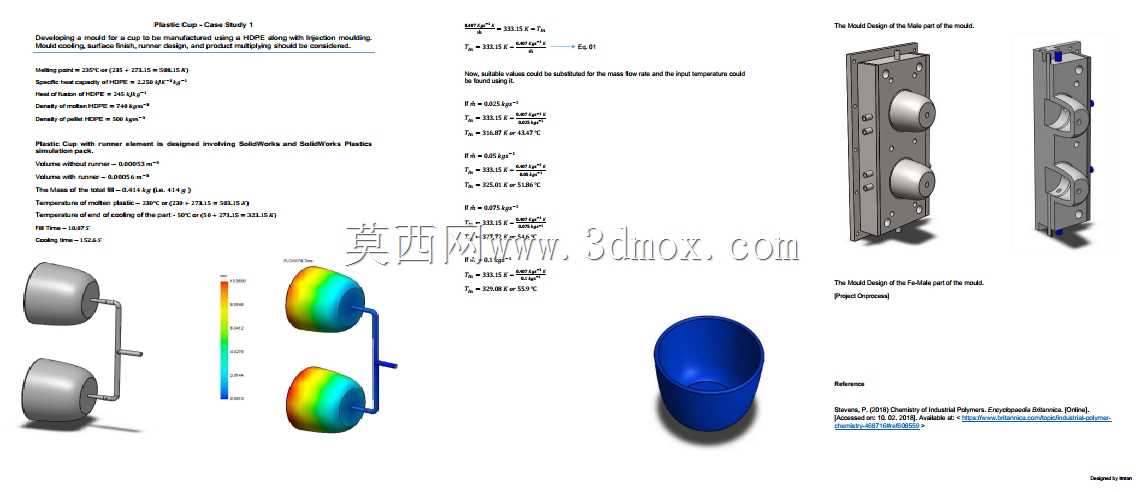

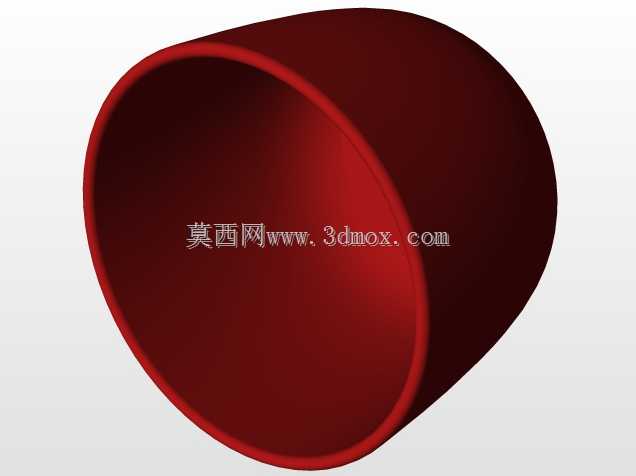

日常餐饮、食品包装场景中，一次性或可重复使用的塑料杯是消耗量极大的日用制品，高密度聚乙烯材质因耐冲击、耐低温、化学稳定性佳的特性，成为这类杯体的主流选材之一，这类杯体多采用注塑工艺批量生产，对结构设计的成型适配性有明确要求。本次设计的HDPE杯，核心功能是满足常温饮品的盛装需求，杯体整体采用上宽下窄的锥度结构，一方面是为了注塑成型后顺利脱模，避免倒扣结构造成的脱模卡滞，另一方面也方便空杯堆叠储运，大幅降低仓储与运输环节的空间占用。杯壁厚度沿高度方向做了均匀过渡设计，整体壁厚控制在适配HDPE材料流动性的区间内，避免局部壁厚差过大导致注塑过程中出现缩痕、翘曲缺陷，杯口位置做了加厚卷边处理，提升杯口的结构强度，避免使用过程中杯口受力开裂，同时卷边结构也能适配常规杯盖的扣合安装，满足密封携带的使用需求。设计过程中结合注塑成型的工艺特性，对浇口位置做了针对性规划，选择杯底中心作为进胶点，能够保证熔体在型腔内的流动路径均匀对称，减少流动前沿的温差，降低成型后的内应力。同时借助模流分析手段，对熔体填充过程的压力分布、填充时间、冷却速率做了模拟验证，从分析结果可以看到，杯体各区域的填充时间差控制在合理范围内，没有出现明显的滞流、短射风险，冷却过程的温度梯度均匀，能够有效控制成型后的翘曲变形量，保证杯体的圆度与尺寸精度。从安装与适配边界来看，杯体的外轮廓锥度与常规注塑模具的脱模斜度要求匹配，不需要额外做复杂的侧向抽芯结构，能够简化模具结构，降低模具加工成本与后期生产维护难度。杯底设计了微小的内凹结构，既可以避免杯底平面度不足导致的放置不稳问题，也能在堆叠时让上层杯体的底部嵌入下层杯体的卷边内侧，避免堆叠过程中出现卡滞过紧难以分离的问题。杯体内壁做了光滑过渡处理，没有多余的凸起或凹槽结构，一方面减少熔体填充时的流动阻力，另一方面也方便使用后的清洗，适配重复使用的场景需求。针对HDPE材料成型时的收缩特性，设计时提前预留了合理的收缩余量，保证成型后的杯体尺寸在公差范围内，能够与市售的同规格杯盖、杯套配件通用，不需要单独开模生产配套配件，降低全链路的生产与配套成本。
