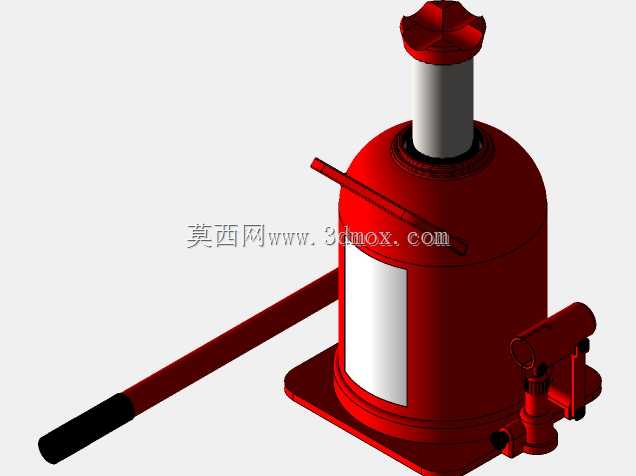

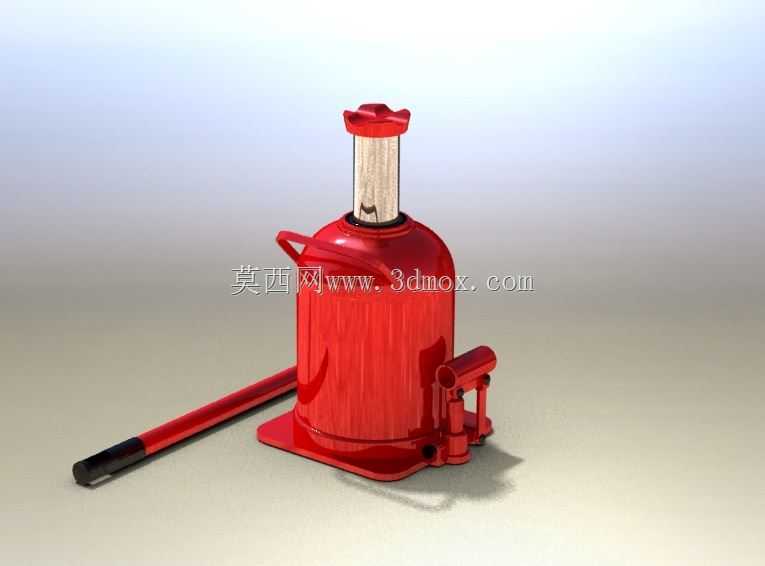

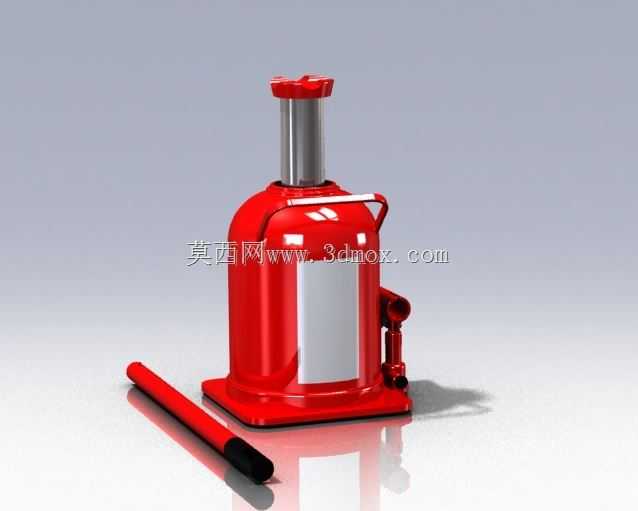

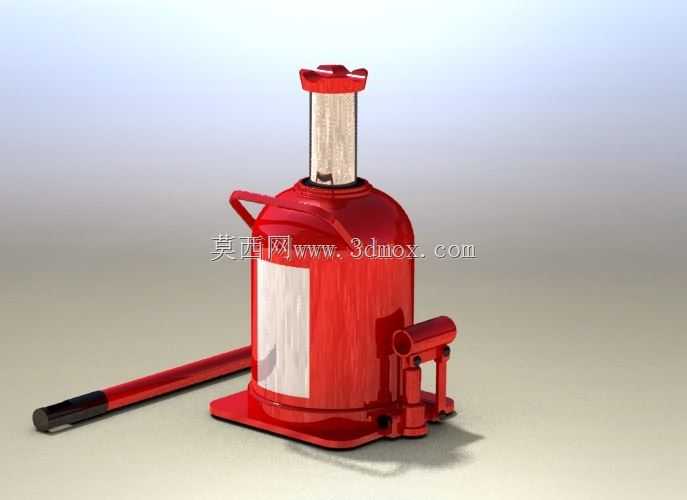

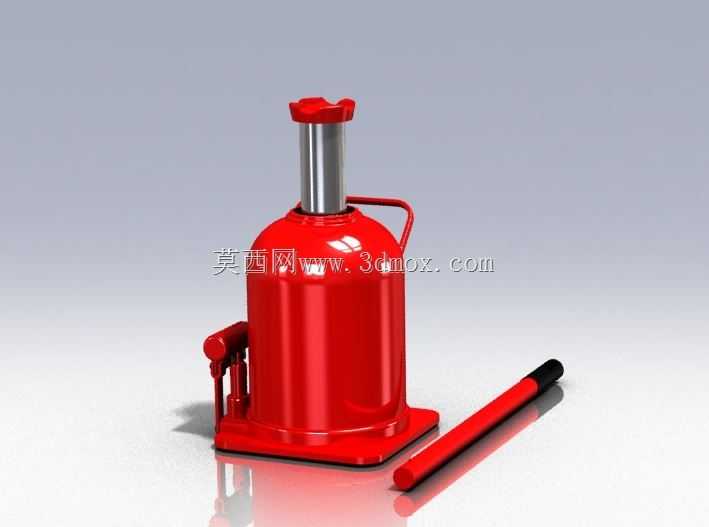

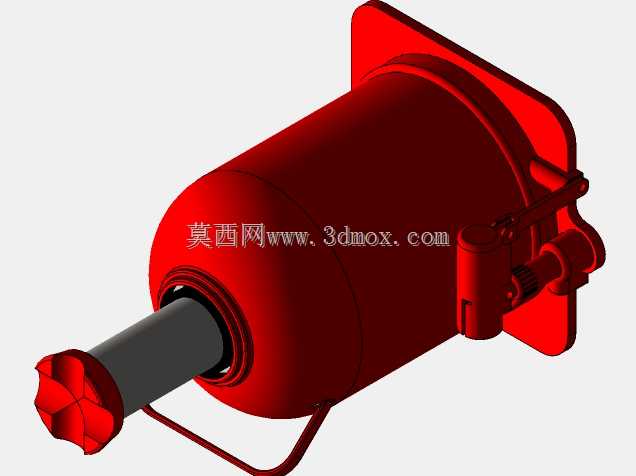

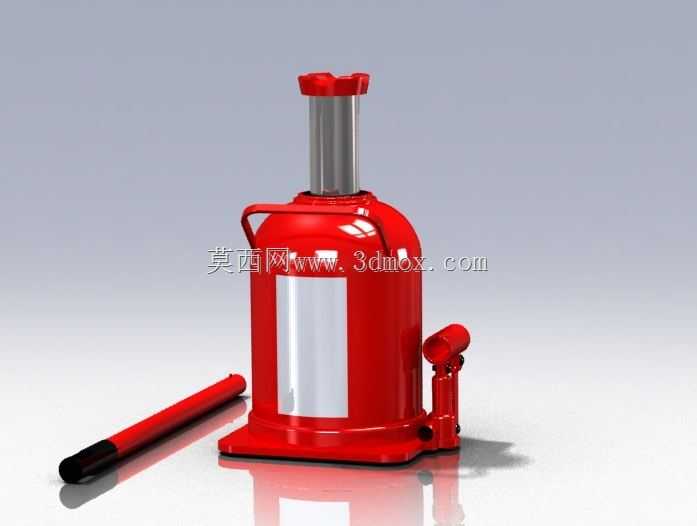

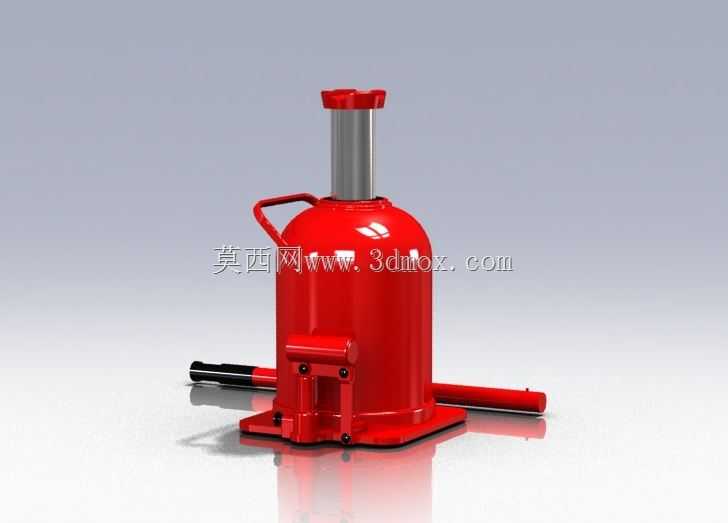

立式液压瓶式千斤顶结构设计展示

这款瓶式液压千斤顶是面向重载顶升场景开发的液压作业工具，核心应用场景覆盖机动车维修保养、小型设备安装就位、仓储重物移位、建筑施工临时支撑等领域，是汽修门店、设备安装班组、小型工程作业场景中不可或缺的基础起重工具。在实际使用过程中，它能够依靠液压传动原理，以较小的手动操作力输出数吨级的顶升力，完成重物的垂直举升作业，为作业人员预留出足够的设备检修、部件更换、位置调整的操作空间，相比机械式顶升工具操作更省力，顶升过程更平稳，负载保持能力更可靠。

从功能特性来看，这款千斤顶采用一体式铸钢储油底座作为核心承载基体，底座底部做了加宽平整处理，能够在平整硬质地面上获得足够的支撑接触面积，避免顶升过程中出现侧翻、滑移的安全隐患；主缸体采用立式瓶状结构布局，在有限的外形尺寸内最大化储油腔容积，保障顶升行程的稳定性；顶部的顶升承托头做了防滑齿槽结构，能够与被顶升物体的底部接触面形成稳定咬合，防止顶升过程中重物滑脱；侧置的手动压杆操作接口采用偏心式泵油结构，配合加长操作压杆，能够通过杠杆原理进一步降低操作力度，单人即可轻松完成重载顶升作业；侧面集成的卸压阀采用旋钮式微调结构，能够精准控制回落速度，避免重物快速下坠带来的设备损伤与安全风险。

在设计思路上，这款模型完全遵循实际液压千斤顶的工程化设计逻辑，所有部件的装配关系完全还原真实产品的结构逻辑：主柱塞与缸体之间的密封配合结构、泵油柱塞与进排油单向阀的位置关系、卸压阀的油路连通结构、操作摇臂的铰接结构都做了完整还原，既能够作为液压传动原理的教学演示载体，也能够作为起重工具产品迭代设计的参考原型。从外形尺寸与安装边界来看，这款立式瓶式千斤顶的整体轮廓紧凑，底座占地面积小，能够伸入车辆底盘、设备底部等低矮空间完成作业，顶升行程覆盖常规汽修与小型设备顶升的高度需求，作业时仅需保证底座放置平面的水平度与承载力，无需额外的固定安装结构，移动与部署都十分便捷，能够适配多种复杂作业现场的使用需求。
