铃木隼摩托车后悬挂摇臂结构设计

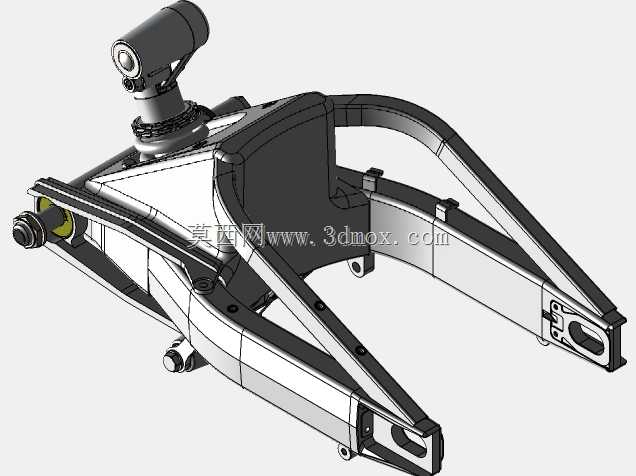

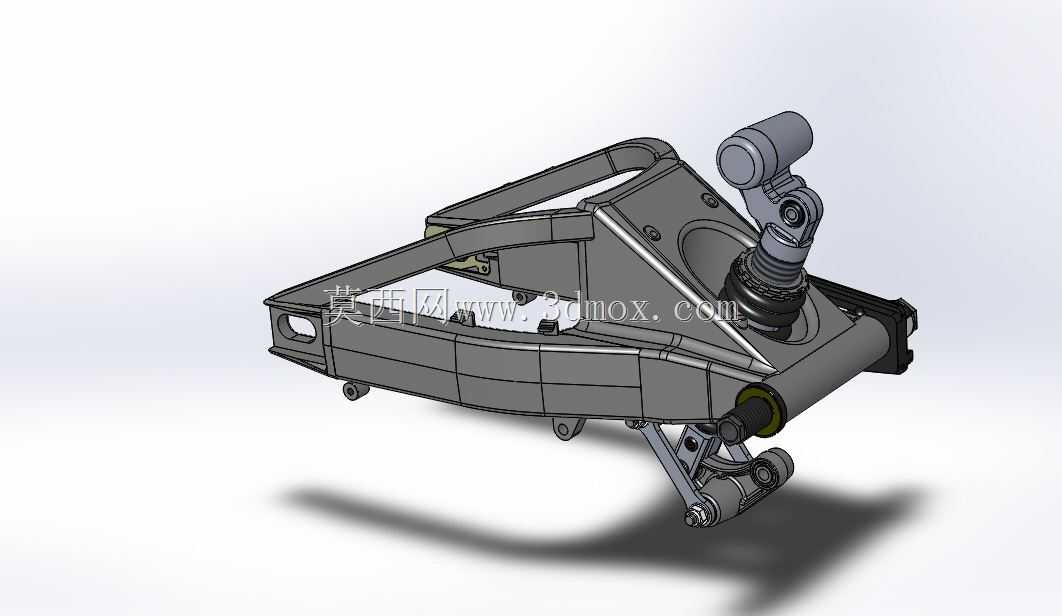

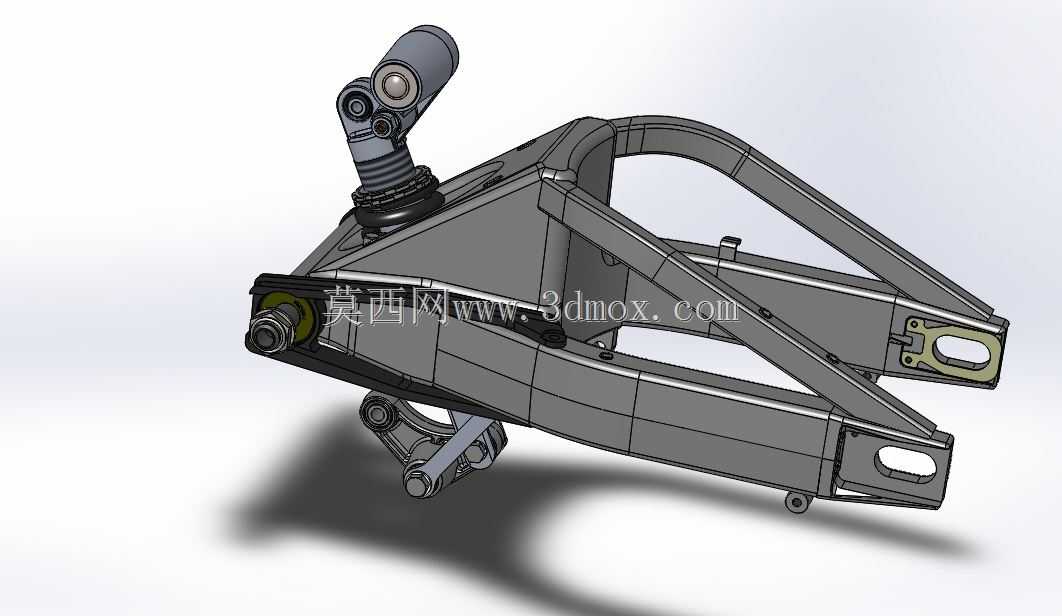

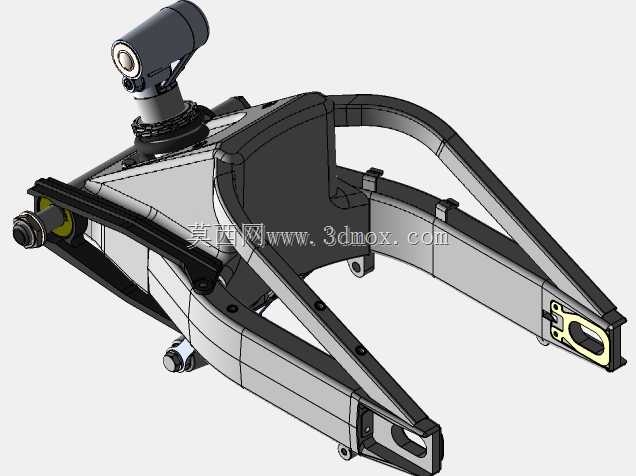

该结构为大排量运动摩托车的后悬挂核心承载构件，主要应用于高性能街跑类机车的后底盘系统中，承担连接后轮总成与车架主体、传递路面载荷、配合后减震器实现悬挂缓冲动作的核心作用，是摩托车行驶系统中决定操控稳定性与行驶安全性的关键部件。在实际骑行场景中，该摇臂需要承接后轮输出的驱动力、制动时的反向制动力，以及过弯时产生的侧向载荷，同时为后减震器提供稳定的安装支点，将路面传递的颠簸冲击通过减震器转化为阻尼耗散，保障骑行过程中后轮始终贴合路面，提升抓地力与操控极限。从功能特性来看，该摇臂采用双侧梁式框架结构，相比传统单摇臂拥有更高的侧向刚性，能够适配大排量机车大扭矩输出下的结构强度需求，同时在摇臂的减震连接位预留了空载状态的冲击安装位，可适配不同行程的后减震器改装需求，摇臂末端的后轮安装位设置了可调节的链条张紧结构，能够在日常维护中快速调整传动链条的张紧度，保障传动系统的稳定运行。设计过程中优先考量了刚性与轻量化的平衡，主体框架采用变截面的梁体结构，在载荷集中的减震连接点、后轮轴安装点、车架铰接点位置做了局部加厚与加强筋布局，在非主要承力区域通过结构挖空实现减重，降低整车的非簧载质量，提升悬挂系统的响应速度。外形尺寸方面，该摇臂整体沿车身纵向延伸，前端的车架铰接位间距适配主流大排量运动摩托的车架尾部安装宽度，两侧梁体的内档空间预留了后轮宽度与传动链条的运动边界，不会在悬挂压缩行程中与后轮、链条、刹车卡钳产生运动干涉，后减震器的上安装点角度经过匹配设计，能够让减震器在全行程范围内保持合理的受力角度，避免出现偏磨或受力异常的情况，摇臂下部的小连杆连接位用于匹配多连杆式悬挂结构，可通过连杆的杠杆比优化，实现更线性的减震阻尼反馈，适配不同路况下的骑行需求。安装边界上，前端铰接孔位与车架后枢轴的尺寸匹配，可直接通过枢轴螺栓完成与车架的铰接，末端后轮轴安装槽的宽度与直径适配对应规格的后轮轴组件，所有安装位的形位公差经过精准设计，能够保证装配后后轮的居中度，避免出现行驶跑偏或轮胎偏磨的问题。
