铃木隼摩托车进气空气滤清器壳体结构

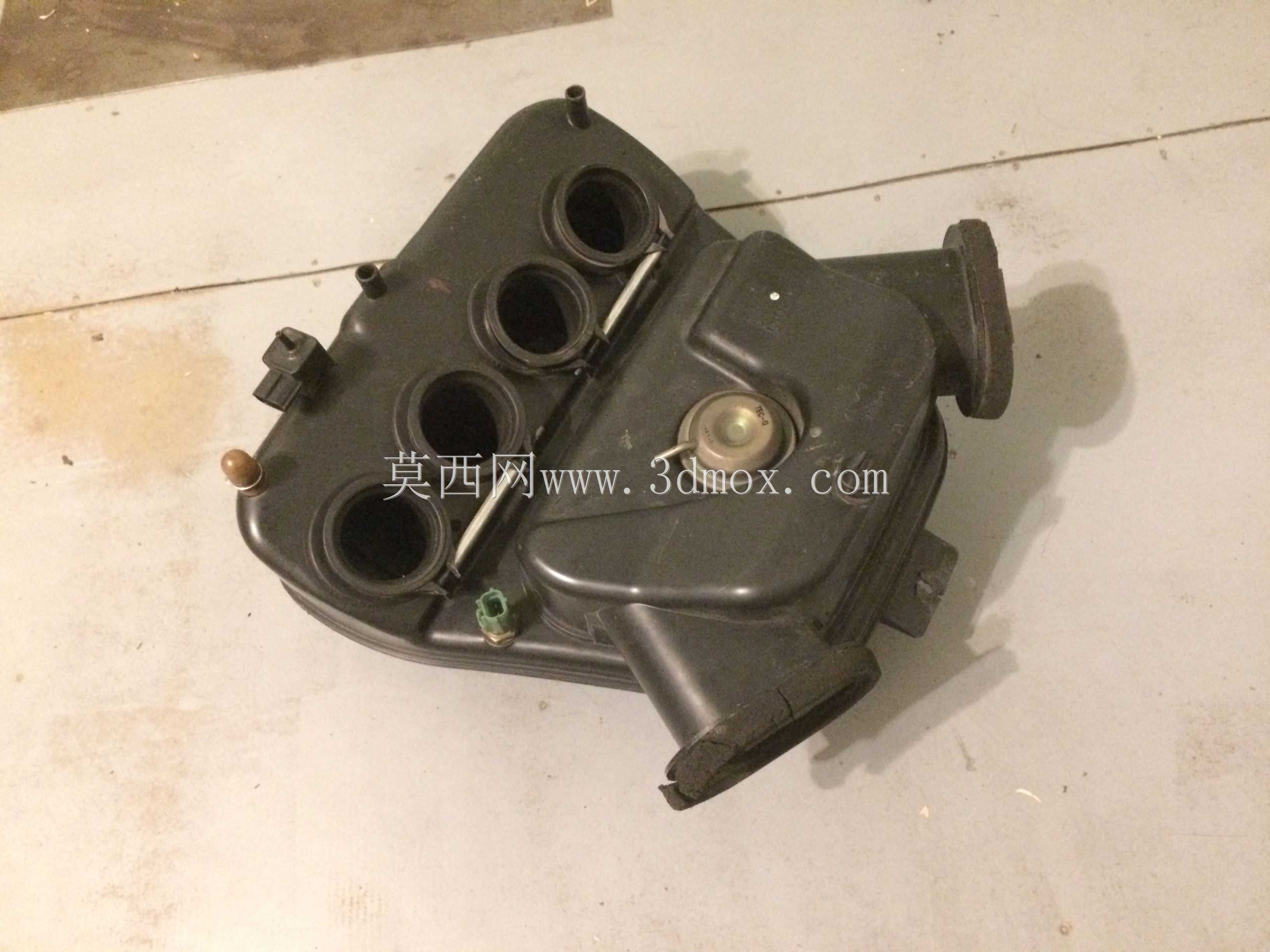

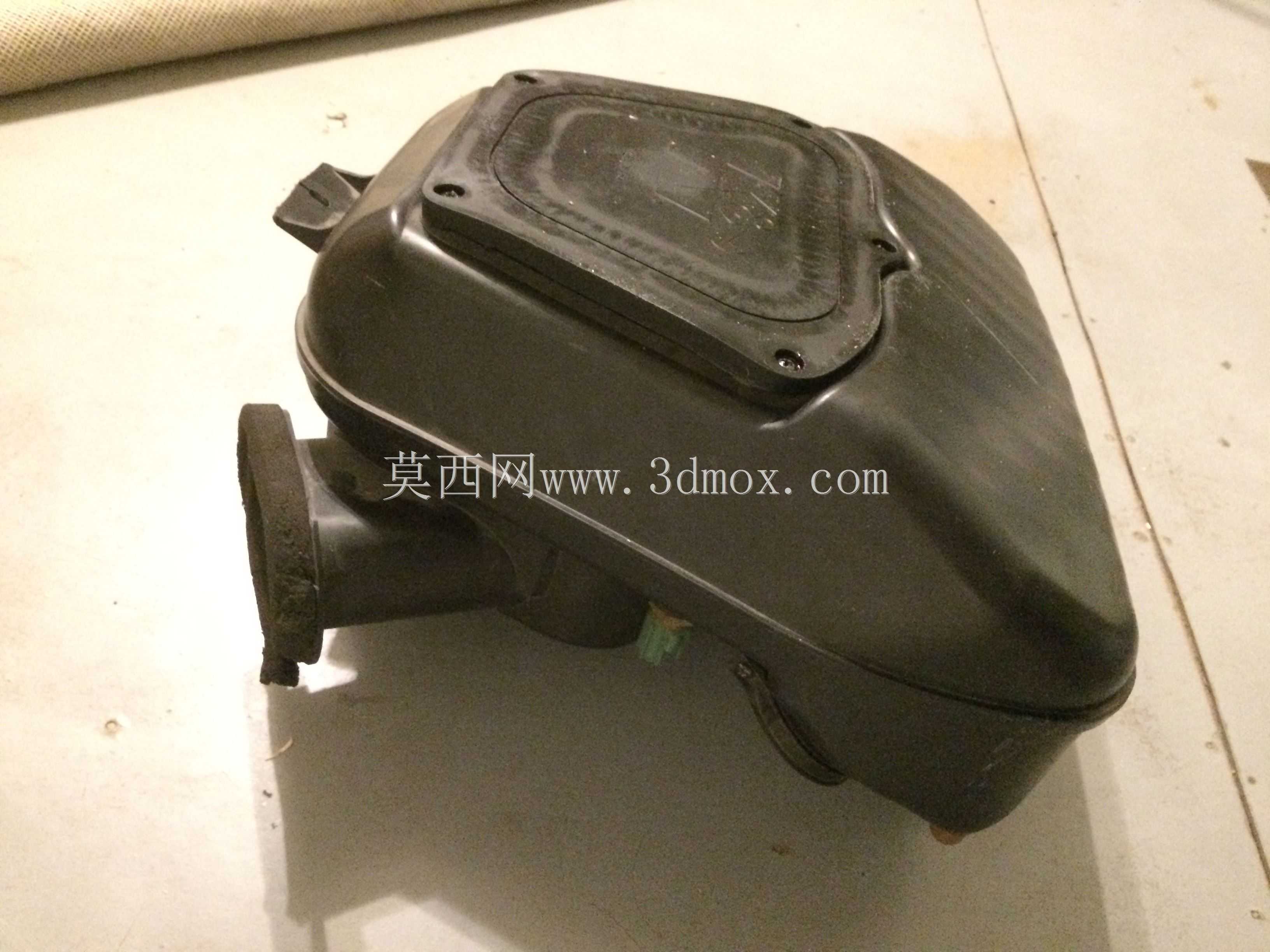

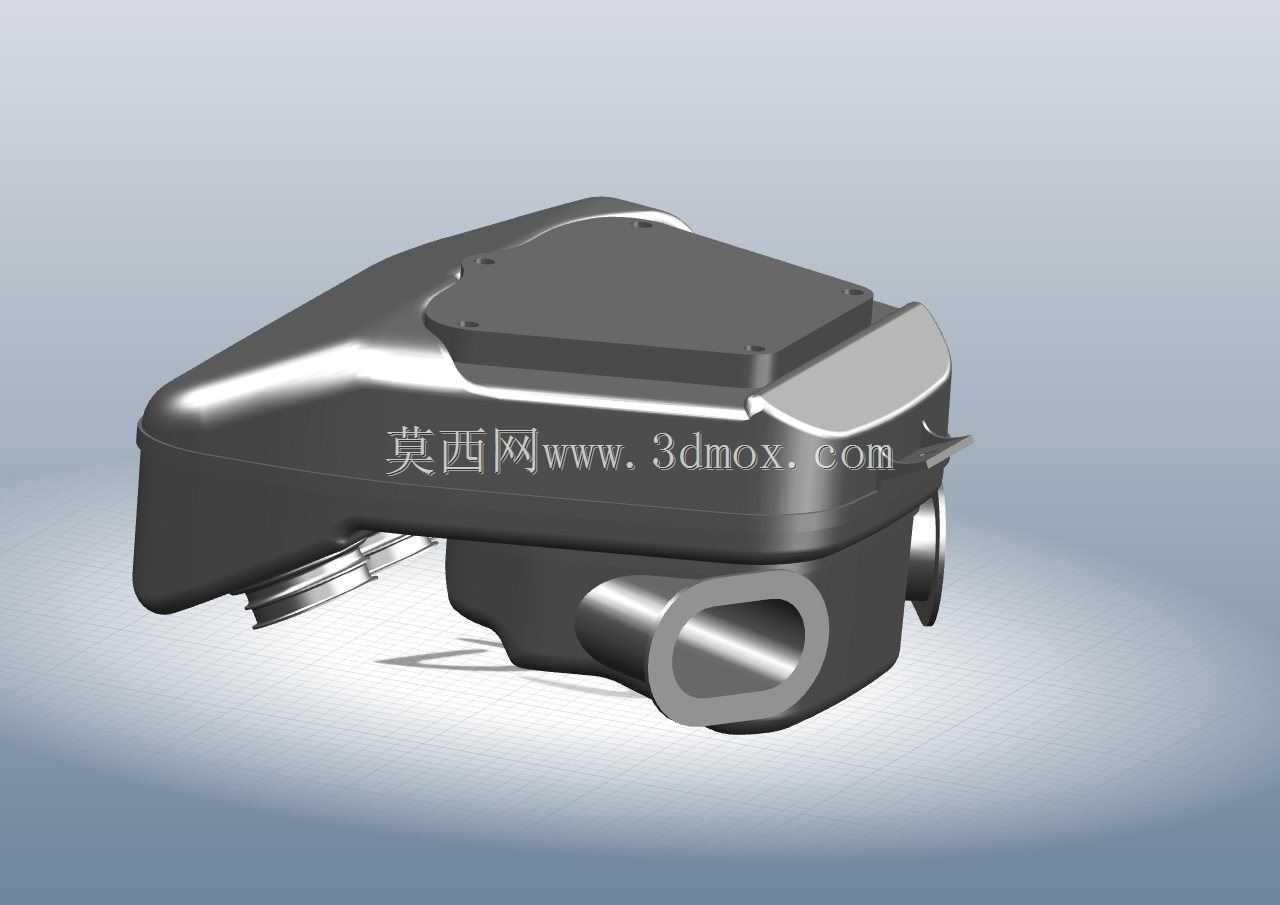

　　大排量运动摩托车的进气系统设计中，空气滤清器壳体的几何形态直接决定了进气效率、滤芯布置空间与周边部件的装配兼容性，本次呈现的是针对铃木Hayabusa车型开发的空滤器外部壳体结构，完全贴合该车型高功率动力单元的进气需求。从实际装车场景来看，该空滤箱布置于摩托车燃油箱下方、车架主梁围成的中部空腔内，上表面贴合油箱底部的弧形轮廓，侧面预留的接口分别对接节气门体进气侧与曲轴箱通风管路，下部的圆形进气口则对接车辆前部的进气导风管，承接车辆高速行驶时的冲压进气，整个壳体的外轮廓完全规避了车架焊接凸台、线束固定卡扣、燃油管走线空间，不会出现装车干涉问题。

　　设计过程中首先要匹配的是纸质滤芯的安装边界，壳体内部的空腔容积经过测算，完全容纳对应规格的褶皱式空气滤芯，上盖与下壳的结合面周边预留了均匀的螺栓固定凸台，凸台位置避开滤芯密封胶圈的压装区域，保证装配后密封胶圈的压缩量均匀，不会出现未经过滤的空气漏入进气道的情况。壳体侧面的快接接口结构，对应原车的进气温度传感器安装位，不需要额外修改传感器固定结构就能直接适配，下部的进气口做了圆弧过渡处理，减少进气气流在端口处的涡流损失，让进入空滤腔的气流更平缓，降低进气阻力的同时也能减少气流冲击滤芯产生的异响。

　　从结构强度角度考虑，壳体表面的加强筋沿着气流走向与螺栓固定点分布，既不会额外增加过多的壳体重量，也能保证车辆长期行驶在颠簸路面时，壳体不会因为振动出现开裂，结合面的密封槽深度匹配原车的发泡密封胶条尺寸，装配后胶条的压缩率控制在合理区间，既能隔绝外界的灰尘、水汽进入空滤内部，也不会因为压缩量过大导致合箱困难。不同于通用型改装空滤的外露式设计，该壳体完全贴合原车的安装空间，不需要切割车架或者修改周边部件，所有的固定点位置都和原车的安装支架一一对应，维修更换时只需要拆卸油箱就能完成滤芯更换或者壳体拆装，维护便利性和原厂部件保持一致。

　　针对大排量摩托高转速工况下的进气需求，壳体内部的空腔做了缓流设计，外部几何形态对应的内部腔室没有突兀的直角结构，气流从下部进气口进入后会在腔室内均匀扩散，透过滤芯后从侧面的出气口稳定流向节气门，避免因为腔室结构不合理导致各缸进气量不均，影响发动机动力输出的平顺性。壳体上盖的弧形结构除了贴合油箱轮廓之外，也预留了足够的空间容纳曲轴箱通风管的油气分离结构，不需要额外在壳体外部加装固定支架来布置通风管路，所有的管路接口都集成在壳体侧面，走线更规整，也减少了管路松动脱落的风险。

　　在实际建模过程中，所有的安装孔位坐标都参考原车的实测数据，螺栓孔的孔径、凸台厚度都和原厂件保持一致，合箱定位销的位置也做了精准还原，装配时可以通过定位销快速对准上下壳体，不会出现孔位错位的问题。壳体的壁厚设计兼顾了重量与强度要求，采用常用的玻纤增强注塑材料对应的壁厚参数，避免注塑生产时出现缩痕、翘曲等工艺问题，适合小批量改装替换或者维修配件的生产加工。
