铃木隼摩托车转向系统三叉树夹具结构

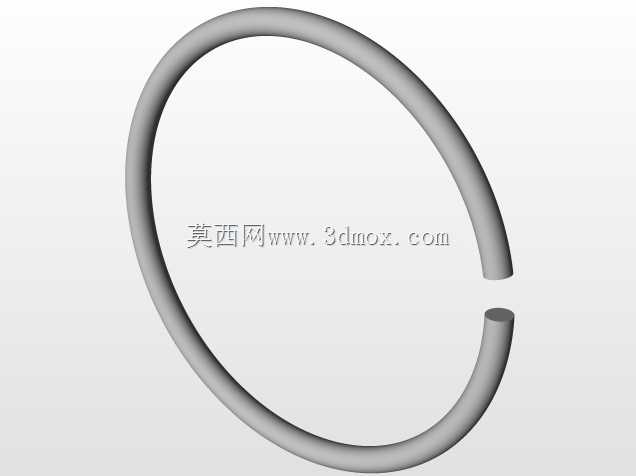

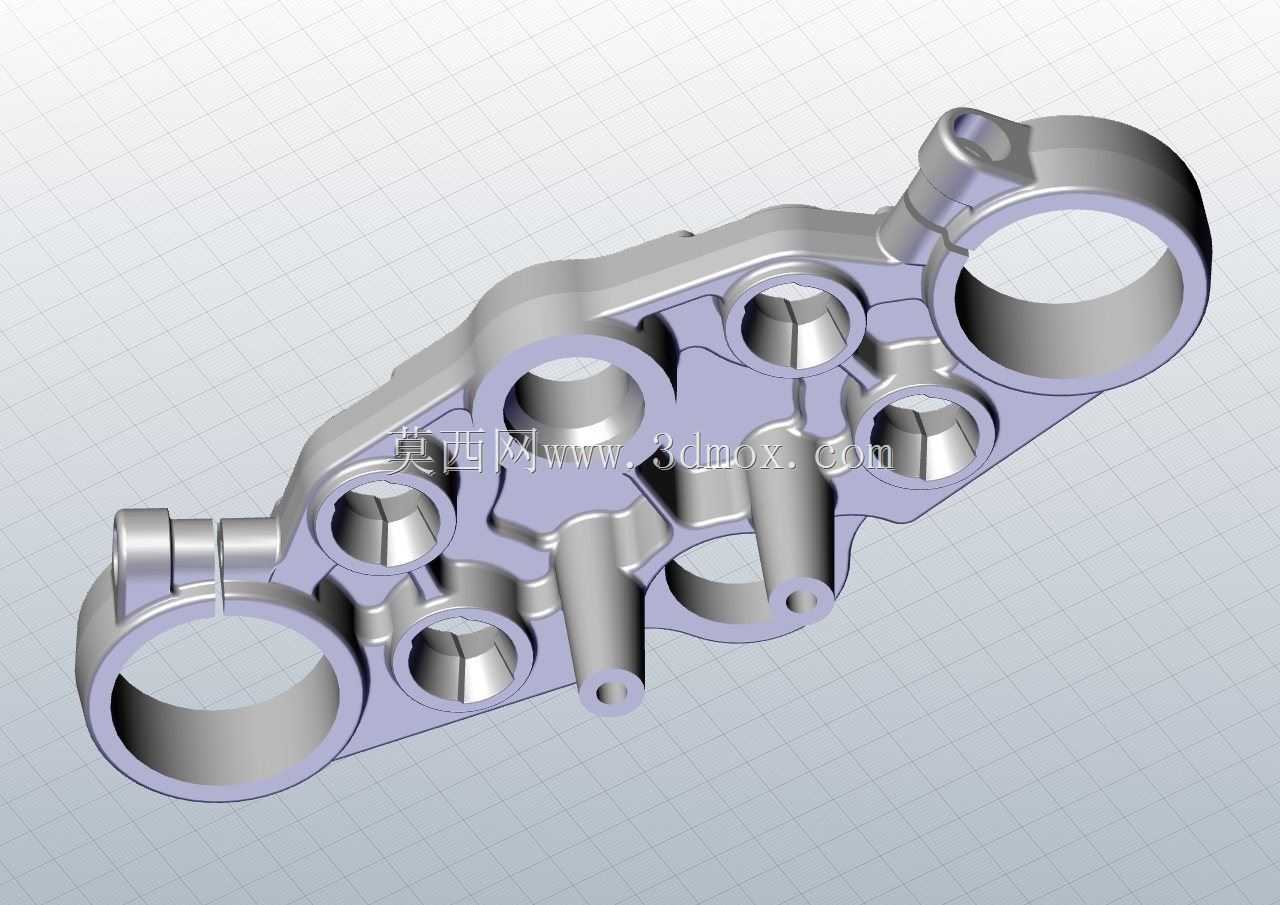

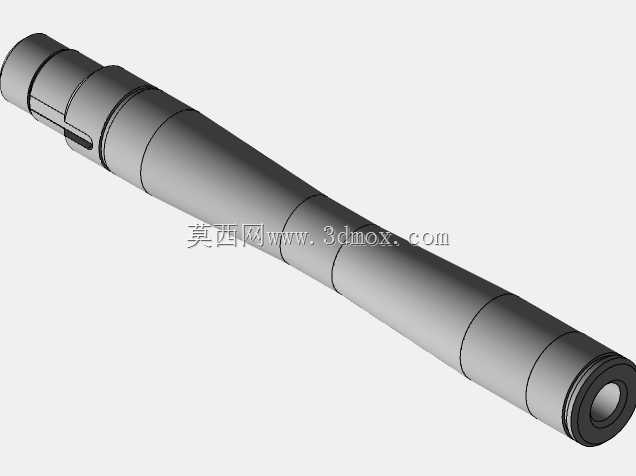

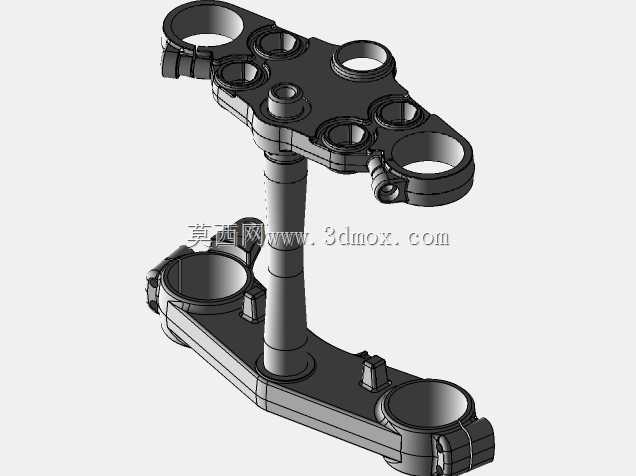

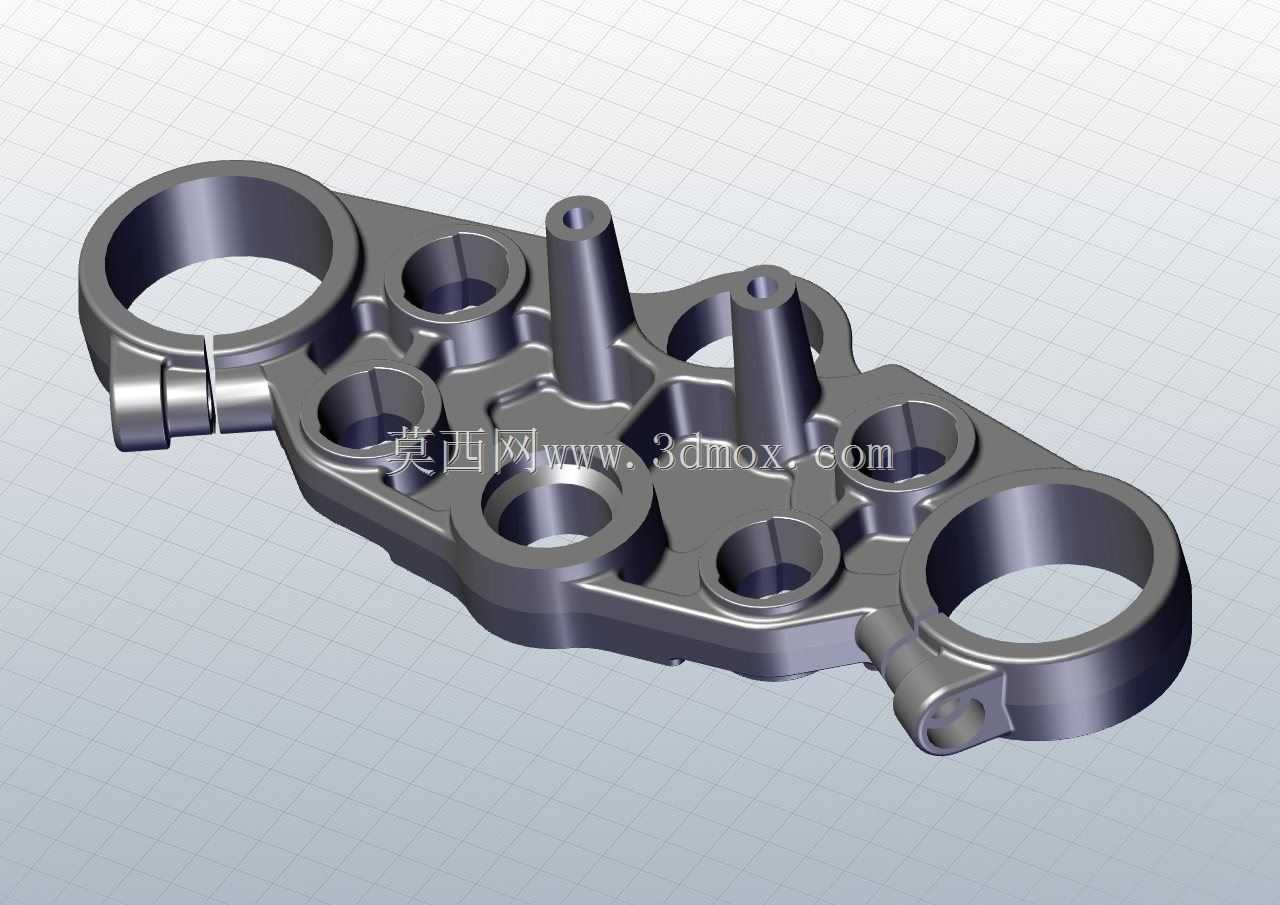

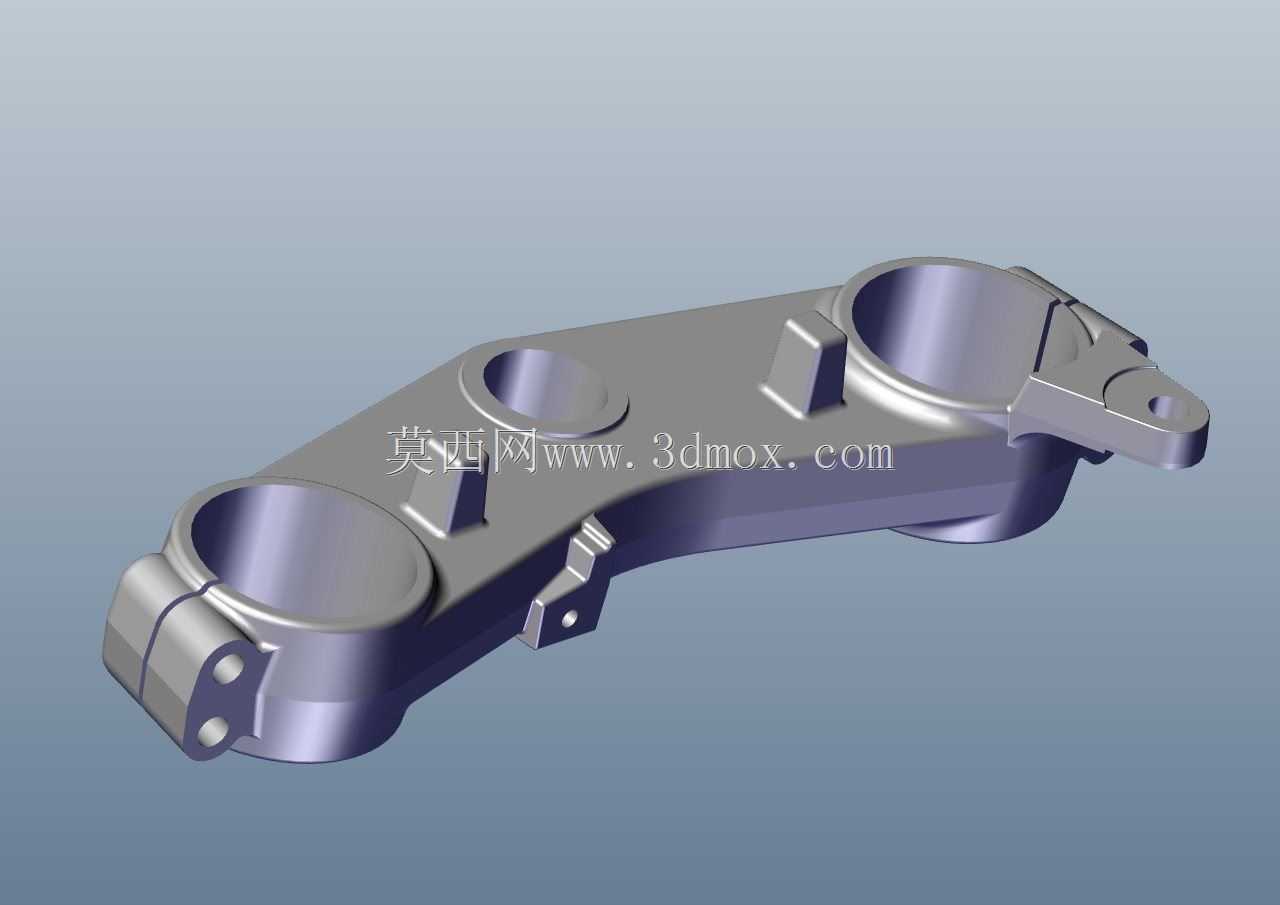

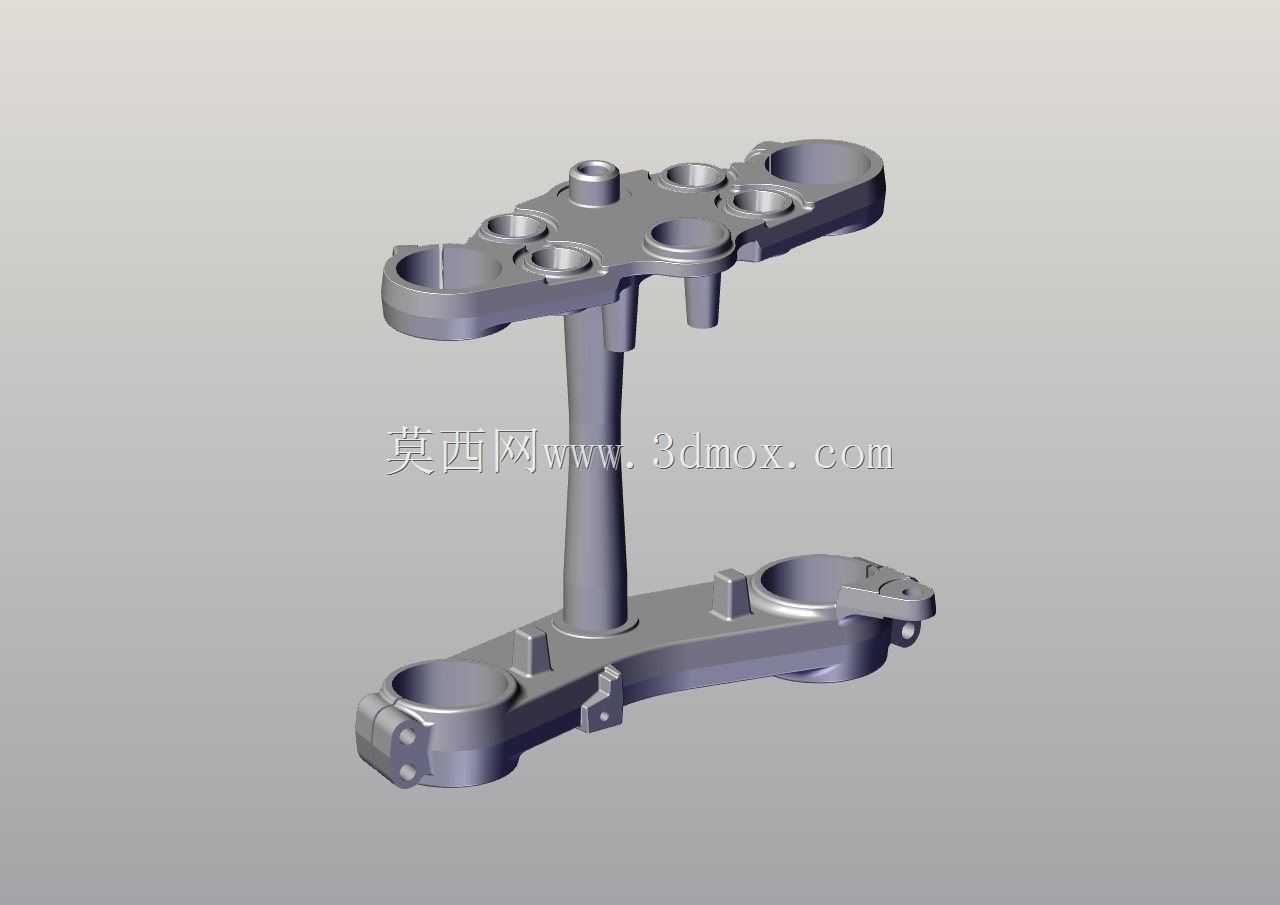

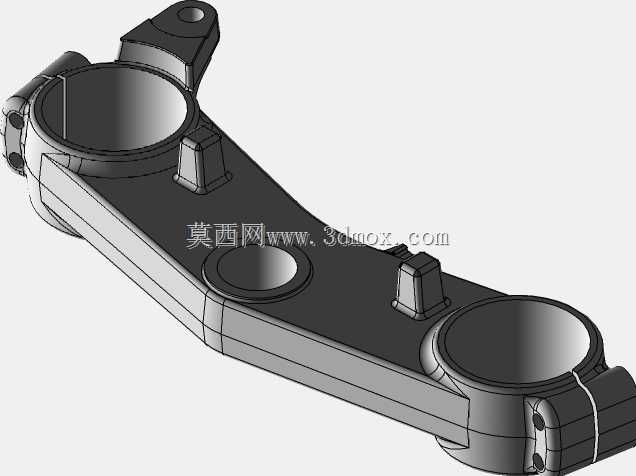

　　这套三叉树夹具是大排量运动摩托车转向系统的核心承载连接件，日常骑行场景中承担着衔接前减震、方向柱与上联板的关键作用，是骑手转向操作力传递路径上的核心受力部件。从实际装车工况来看，该部件安装于摩托车前轮上方的转向立管区域，上下两个平行的连接板通过中间的立柱结构连为一体，上下板两端的环形抱箍结构直接与两根前减震器的外筒配合，通过抱紧螺栓实现减震器的轴向定位，限制减震器的转动与窜动，保证前悬挂系统的运动轨迹始终保持在设计公差范围内。

　　做这类部件的结构设计时，首先要考虑的是大排量机车高速行驶下的载荷工况，急加速、重刹、过弯侧倾时，部件需要同时承受来自前轮的冲击载荷、减震器的阻尼反力以及骑手施加的转向力矩，因此整体结构采用了一体化的铸造成型思路，在抱箍与立柱连接的位置做了加厚的圆弧过渡，避免应力集中导致的结构疲劳失效。上下连接板的平面度公差需要控制在0.1mm以内，保证两个减震器安装后轴线平行度符合要求，避免出现前减震偏磨、行驶跑偏的问题。

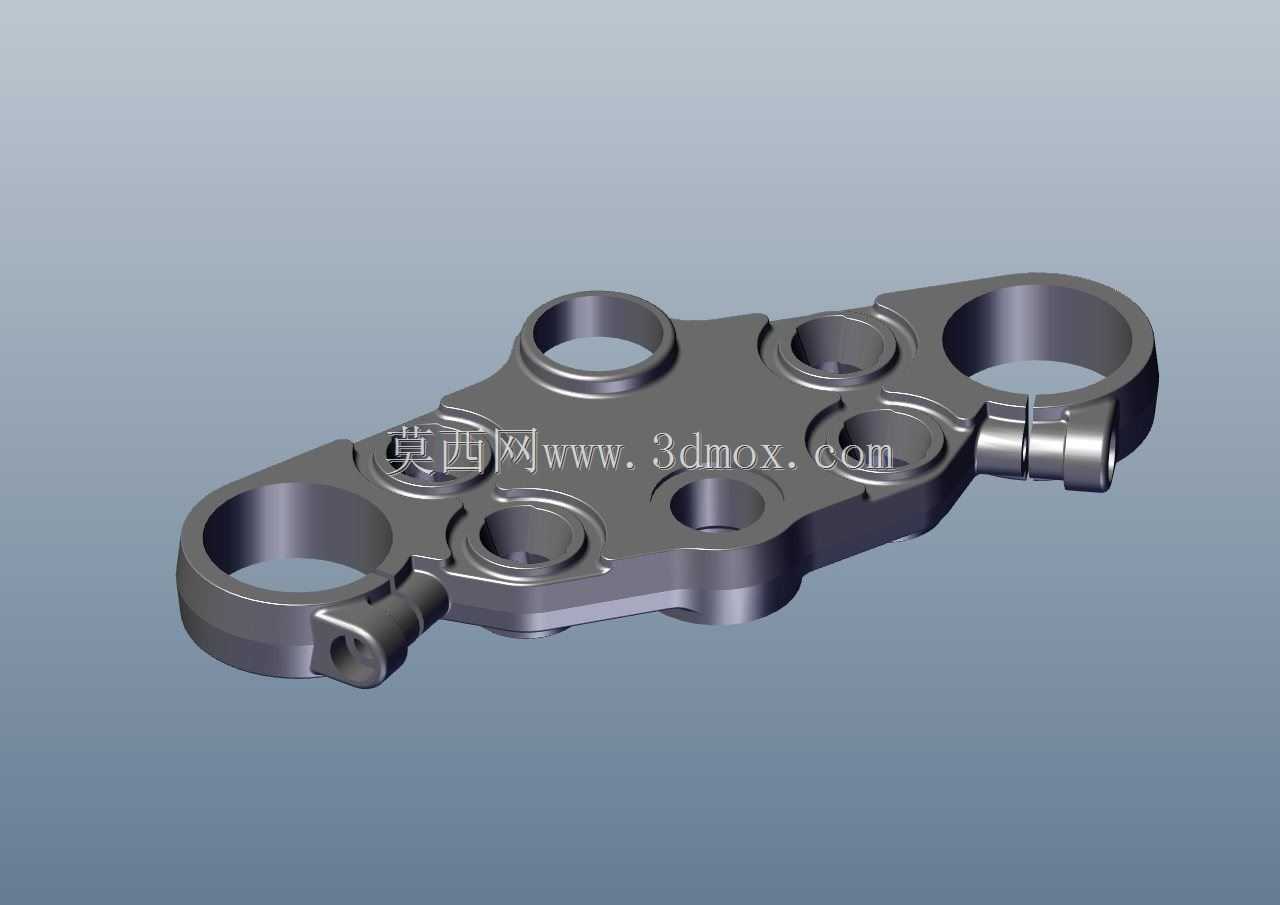

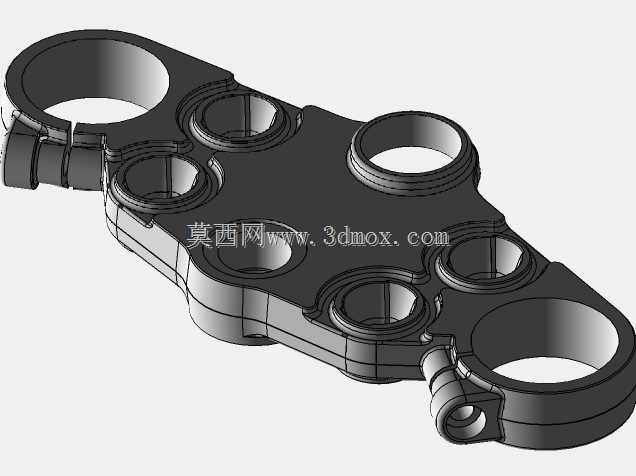

　　从安装边界来看，上连接板上预留的多个沉孔与通孔，分别用于安装车把固定座、仪表支架、转向锁止机构以及相关线束固定卡扣，孔位的位置度公差直接影响后续附件的装配精度，设计时需要匹配整车前部的布局，预留足够的操作空间方便后期维护拆装。中间立柱的外径与车架转向立管的内径配合，上下两端通过压力轴承实现转动连接，立柱的同轴度公差直接影响转向操作的顺滑度，公差过大会导致转向卡顿、高速行驶时车把抖动。

　　实际建模过程中，抱箍的开口间隙设计需要兼顾抱紧力与装拆便利性，间隙过小会导致减震器装入困难，间隙过大则会出现抱紧力不足，急刹时减震器与连接板出现相对滑移的风险。抱箍上的螺栓孔采用了锪平设计，保证螺栓安装后端面与孔轴线垂直，避免螺栓受附加弯矩出现断裂。部件的整体重量控制也是设计重点，在保证结构强度满足冲击测试要求的前提下，对连接板非受力区域做了局部减薄处理，在不降低刚性的前提下降低簧下质量，提升前悬挂的响应速度。

　　这类部件的逆向建模过程中，首先需要通过三坐标扫描获取点云数据，重点校准上下抱箍的中心距、立柱的轴线垂直度、各个安装孔的相对位置，这些尺寸直接决定了装车后的匹配度。建模时需要先搭建整体的基准坐标系，以转向立柱的轴线为Z轴，上下连接板的对称面为XZ基准面，先绘制上下连接板的轮廓草图，再通过放样、布尔运算生成中间立柱的连接结构，最后对各个过渡位置做圆角处理，还原铸件的工艺特征。完成基础建模后还需要做受力仿真验证，模拟10G冲击载荷下的应力分布，对应力集中的区域做结构优化，确保部件的疲劳寿命满足整车使用要求。
