农用拖车15吨级牵引挂接连接结构

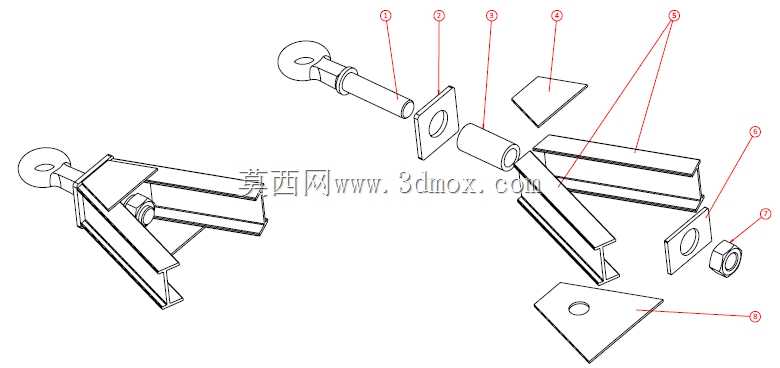

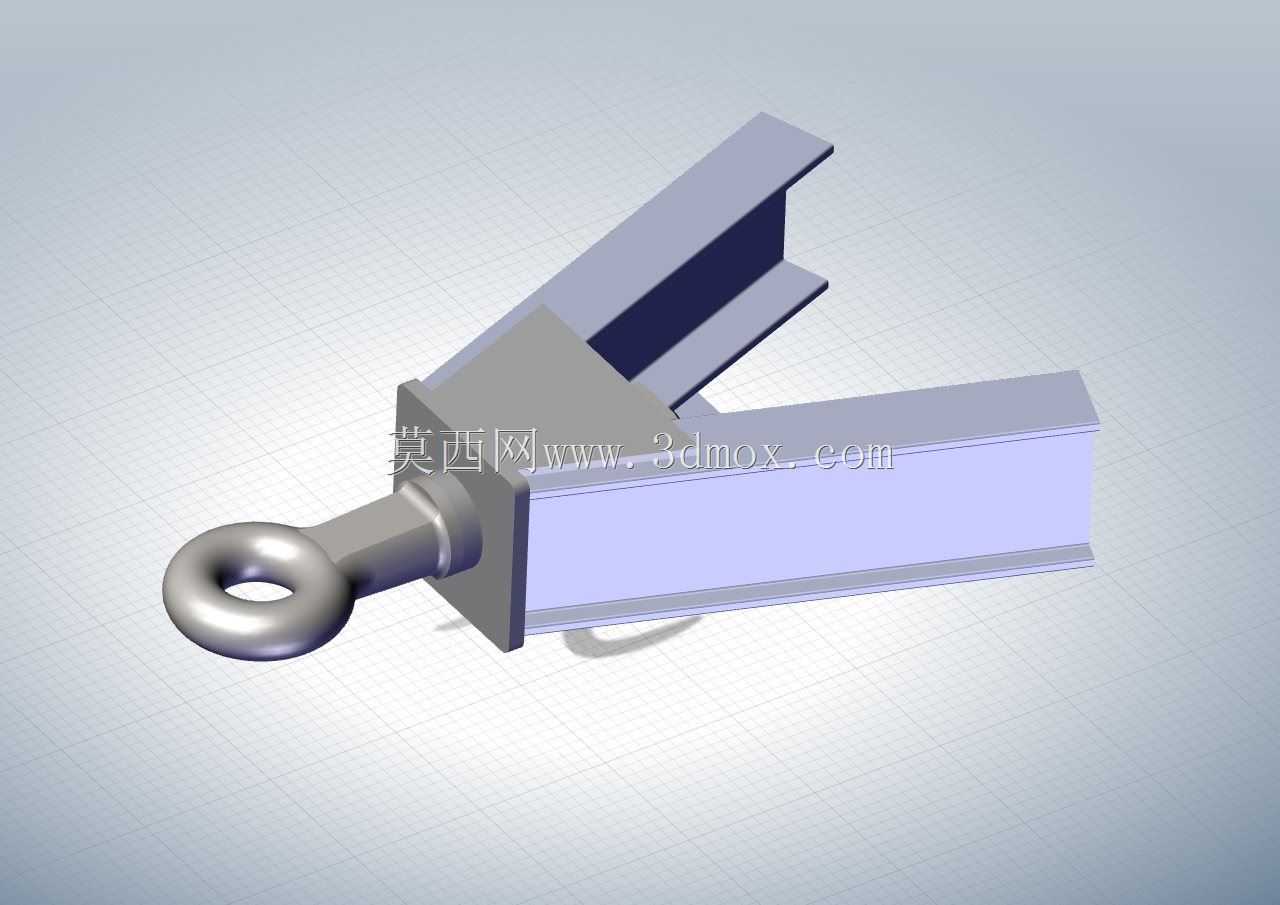

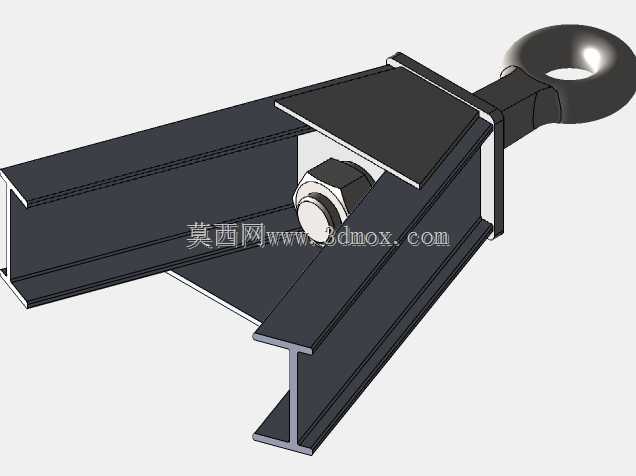

这款挂接结构主要面向农用运输场景的拖挂连接需求，适配15吨额定载重的农用拖车与牵引动力端的刚性连接作业，在田间转运、农资运输、农产品采收转运等非铺装路面作业场景下，能够承受颠簸路况带来的多向冲击载荷，避免拖挂过程中出现脱钩、连接松旷等安全隐患。从结构设计逻辑来看，整体采用分体式装配思路，前端的环形牵引钩采用锻造结构形态，钩体内孔做了圆弧过渡处理，能够适配不同直径的牵引销连接，同时减少连接销与钩体的接触应力集中，避免长期交变载荷下出现钩体开裂问题；钩体后端通过轴肩定位与连接座实现过盈配合装配，连接座两侧设置有加强筋结构，直接承接牵引过程中的纵向拉力以及转向时的横向剪切力，筋板的厚度根据15吨载荷下的有限元应力分析结果做了匹配，在保证强度冗余的前提下尽可能减少不必要的材料冗余，控制整体构件重量。后部的两个槽型连接臂采用标准槽钢截面形态，安装时可直接插入拖车车架前端的对应槽位，通过螺栓贯穿连接臂与车架的预制孔实现固定，这种设计无需对拖车原有车架做大规模改制，适配多数现有农用拖车的前端安装尺寸边界，安装时仅需保证两个连接臂的同轴度以及牵引钩中心与车架纵向中心线的重合度即可，不需要复杂的工装定位，普通农机维修站点即可完成装配作业。在实际使用过程中，该挂接装置的牵引钩可绕自身轴线做小角度转动，能够适配拖车与牵引车之间存在的高度差，在坡地作业、过沟壑路面时，牵引钩的转动余量可以抵消连接部位的附加弯矩，避免连接螺栓承受额外的弯曲载荷；连接座与槽型臂的焊接位置做了坡口满焊处理，焊后做应力释放处理，避免长期重载下焊缝出现疲劳开裂。整体结构没有复杂的运动构件，日常维护仅需定期在牵引钩与连接座的配合面加注润滑脂，检查连接螺栓的预紧力即可，维护成本极低，能够适应农村地区缺乏专业维保条件的使用环境，在泥泞、扬尘、高湿度的作业环境下也能保持稳定的连接性能，不会因为杂物卡滞导致挂接拆卸困难。
