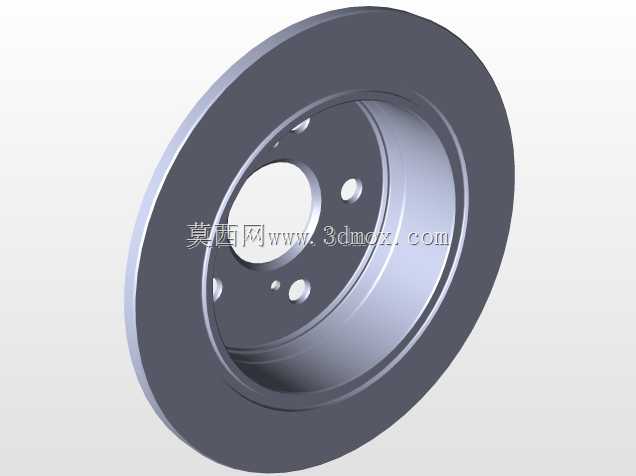

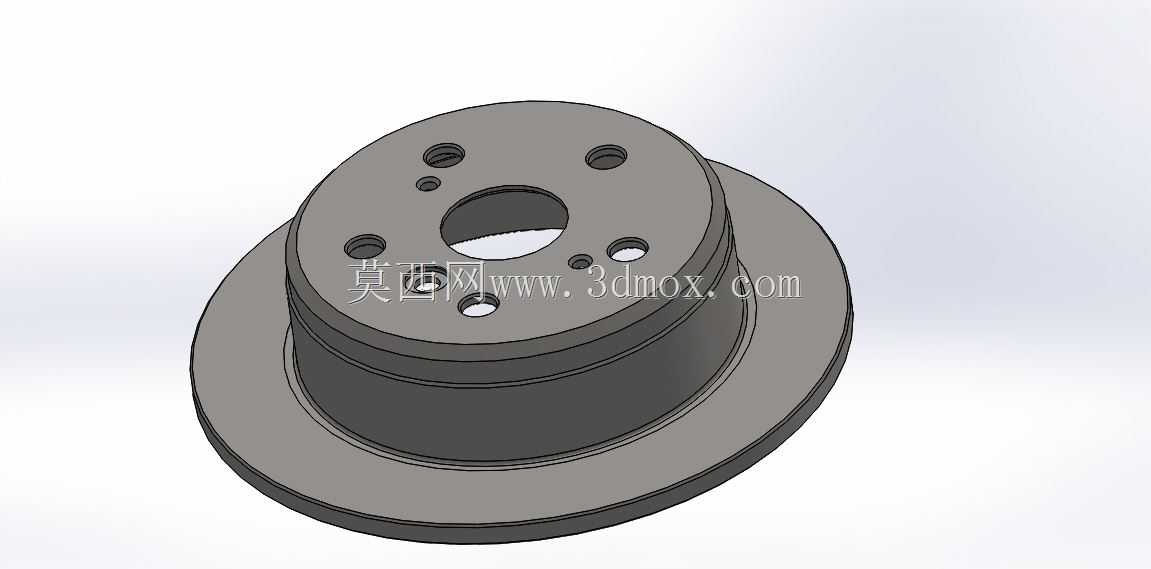

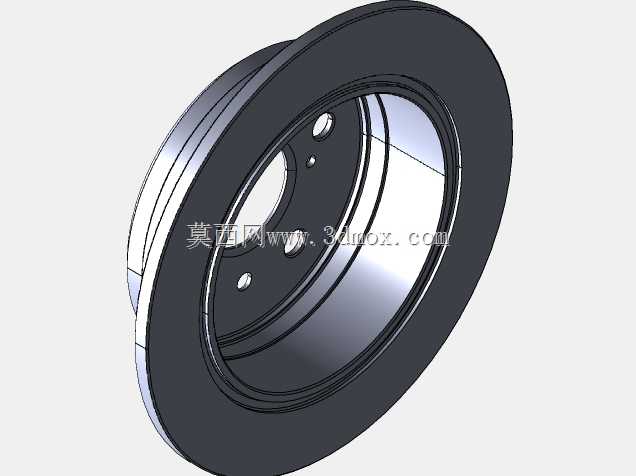

丰田凯美瑞后制动盘精准三维数模

　　在乘用车底盘制动系统的开发与售后替换件选型工作中，后制动盘作为盘式制动系统的核心摩擦承载部件，其几何精度直接决定了制动过程的平顺性、制动效能稳定性以及长期使用的磨损均匀性。本次呈现的后制动盘数模，完全还原配套量产部件的精确几何特征，覆盖从安装定位面到摩擦工作面、散热结构、安装孔位的全尺寸细节，可直接用于制动系统匹配校核、卡钳适配验证、替换件逆向开发参考等工程场景。

　　从实际装车用途来看，该部件装配于车辆后桥两侧，随车轮同步旋转，制动时制动卡钳的两侧刹车片夹紧制动盘的两个环形摩擦工作面，通过摩擦力将车轮的转动动能转化为热能耗散，实现车辆减速或驻车动作。不同于前制动盘需要承担更高比例的制动力矩，后制动盘除了参与行车制动外，还需要匹配电子驻车或机械驻车机构的安装接口，因此在中心轮毂安装座的结构设计上，预留了对应驻车机构的装配空间，避免与后桥轮毂轴承、驻车棘爪等周边部件产生运动干涉。

　　从功能特性层面分析，该制动盘采用实心盘结构，匹配中型家用轿车后桥的制动力分配需求，无需采用前盘常用的通风道结构即可满足后桥的热容量要求，同时有效控制部件自重与制造成本。摩擦工作面的平面度、端面跳动公差在数模中通过连续曲面特征严格还原，保证建模时可直接提取形位公差参考，避免制动过程中出现踏板抖动、刹车片偏磨等常见问题。中心安装凸台的高度、定位止口的直径与配合公差完全匹配对应车型的后桥轮毂定位基准，五个车轮安装螺栓孔的位置度、孔径尺寸严格遵循原厂装车规范，可直接用于装配干涉检查、螺栓强度校核等仿真分析工作。

　　在设计思路的还原上，该数模完整复现了量产部件的工程考量：摩擦环的外径、厚度尺寸经过制动力矩计算、热容量校核匹配对应车型的整备质量与制动性能要求，安装面与摩擦面之间的过渡圆角采用应力释放结构，避免长期承受交变制动力矩时在应力集中位置产生裂纹；中心孔与轮毂轴头的配合采用间隙配合设计，既保证装配时的便利性，又通过螺栓孔的定位精度保证制动盘与轮毂的同轴度，减少高速旋转时的动不平衡量。制动盘边缘的倒角结构既可以去除加工毛刺，也能减少刹车片在制动盘边缘的异常刮蹭，降低制动异响的发生概率。

　　从安装边界条件来看，该制动盘的安装贴合面为中心凸台的后端平面，装配时该平面与轮毂安装面完全贴合，保证制动盘的安装垂直度；五个螺栓孔均匀分布在指定节圆直径上，与车轮螺栓的配合间隙控制在合理范围，避免装配后出现定位偏差；摩擦环的内侧与后桥转向节、防尘罩之间预留了足够的安全间隙，即使在制动盘受热膨胀、悬架跳动达到极限行程时，也不会与周边部件发生剐蹭。摩擦工作面的有效摩擦半径与配套卡钳的刹车片作用半径完全匹配，保证制动力矩的输出符合设计预期，不会出现制动效能不足或刹车片偏磨的问题。对于三维建模从业者而言，该数模可作为盘类汽车零部件建模的参考范例，学习如何在建模过程中平衡功能需求、装配要求与加工工艺性，理解制动类安全部件在尺寸公差、结构细节上的设计逻辑，也可用于整车底盘装配的数模搭建，完成制动系统的运动仿真、干涉检查等工作，减少实际样件试制阶段的问题排查成本。
