轻量化散热型定制CVT变速传动结构

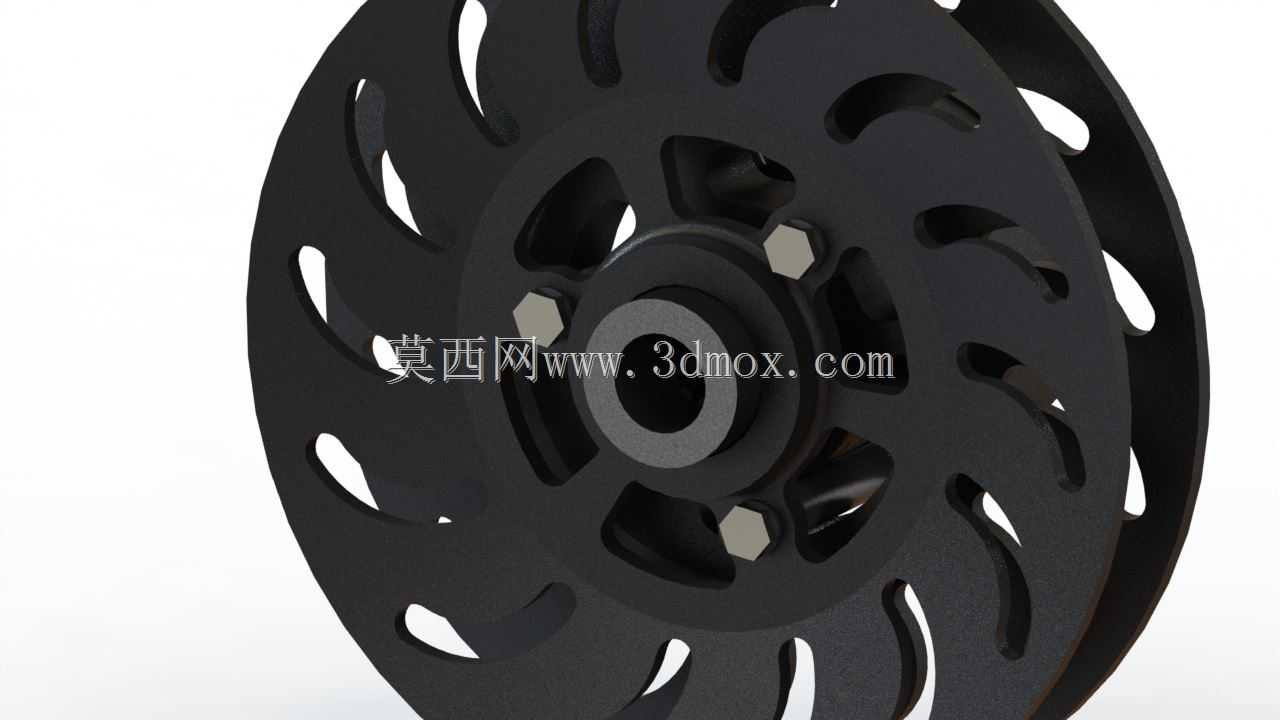

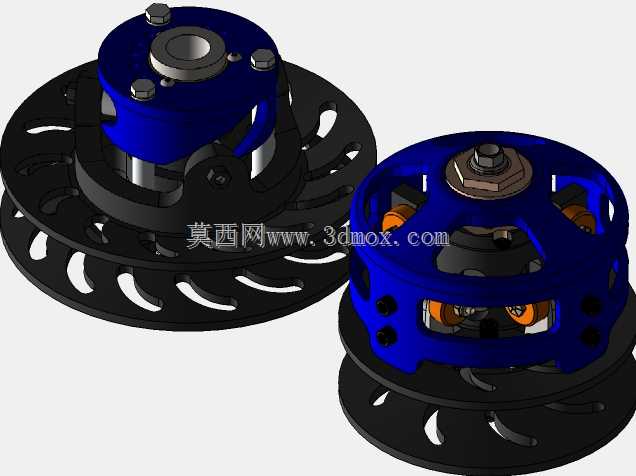

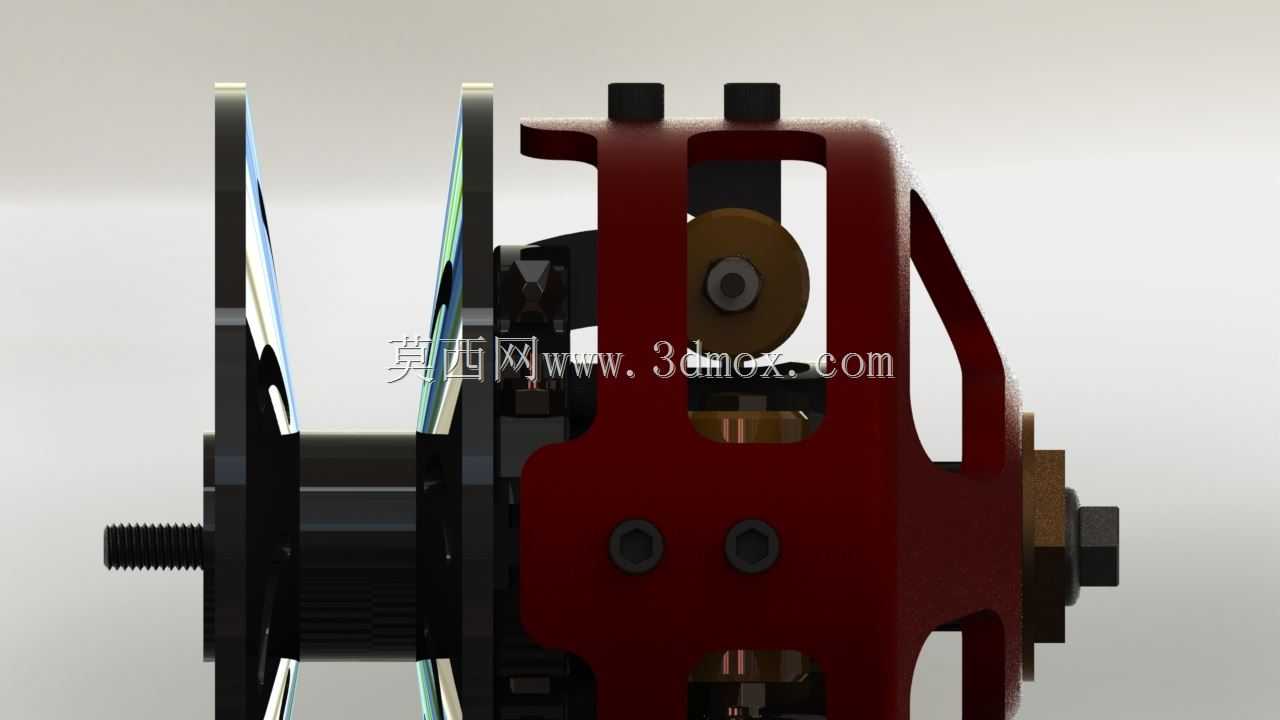

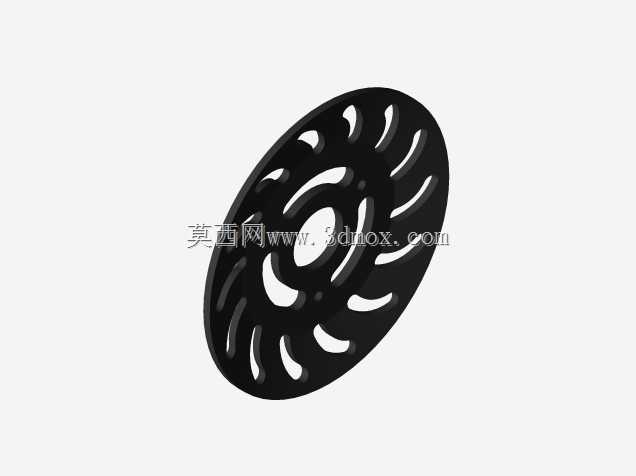

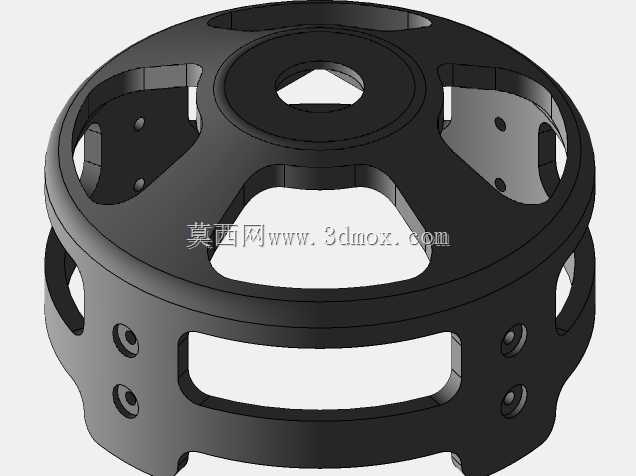

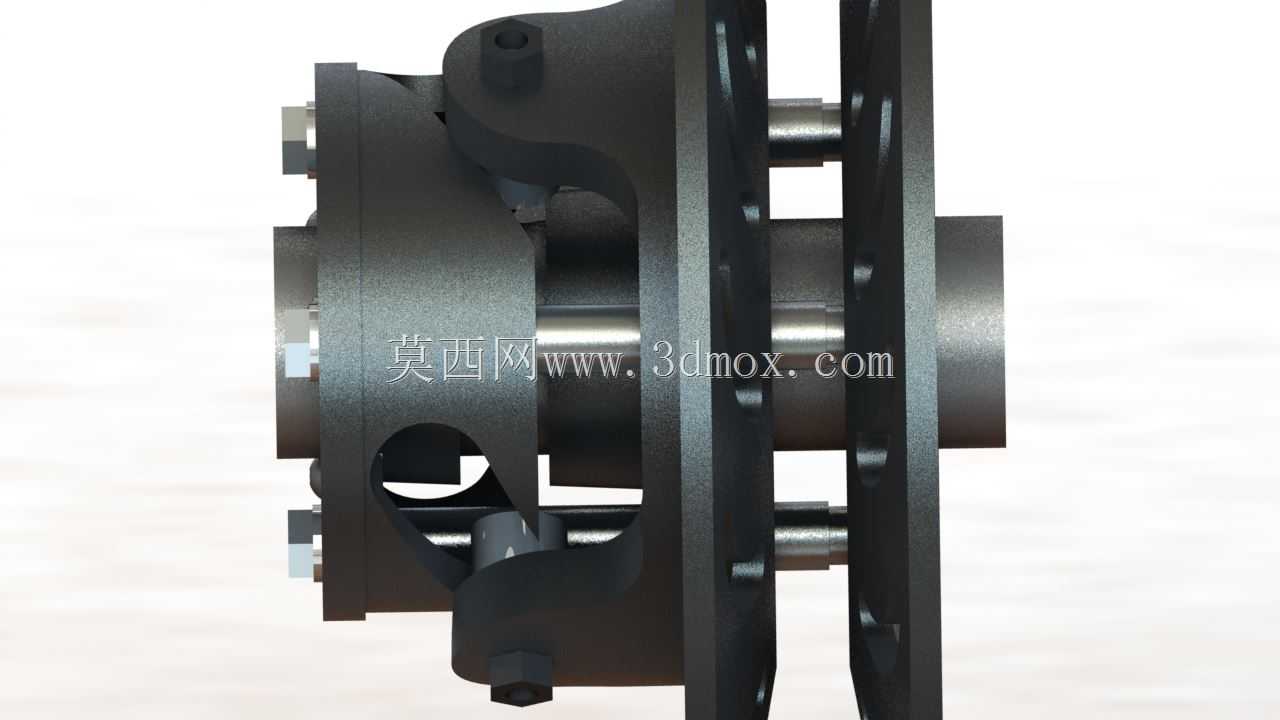

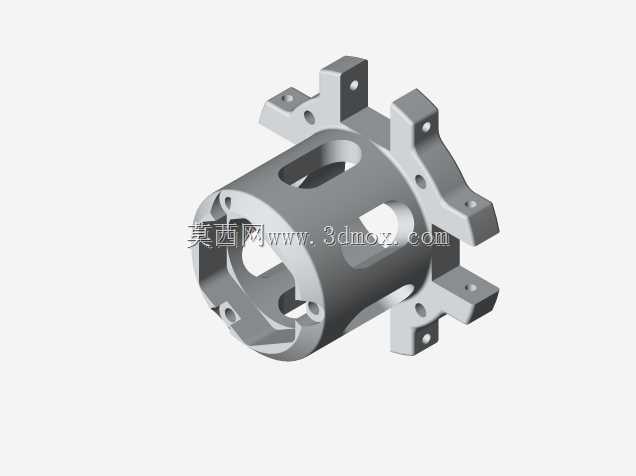

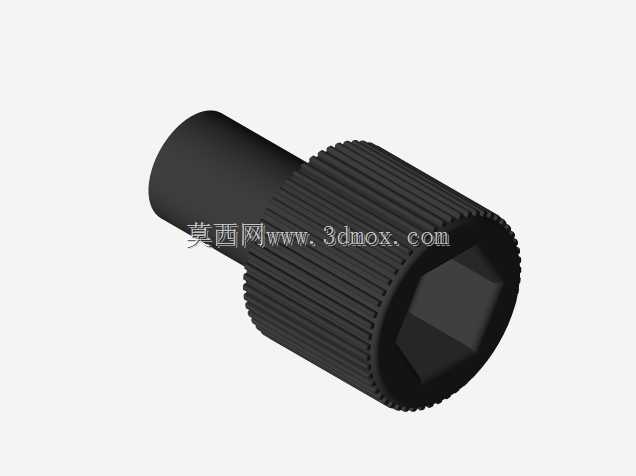

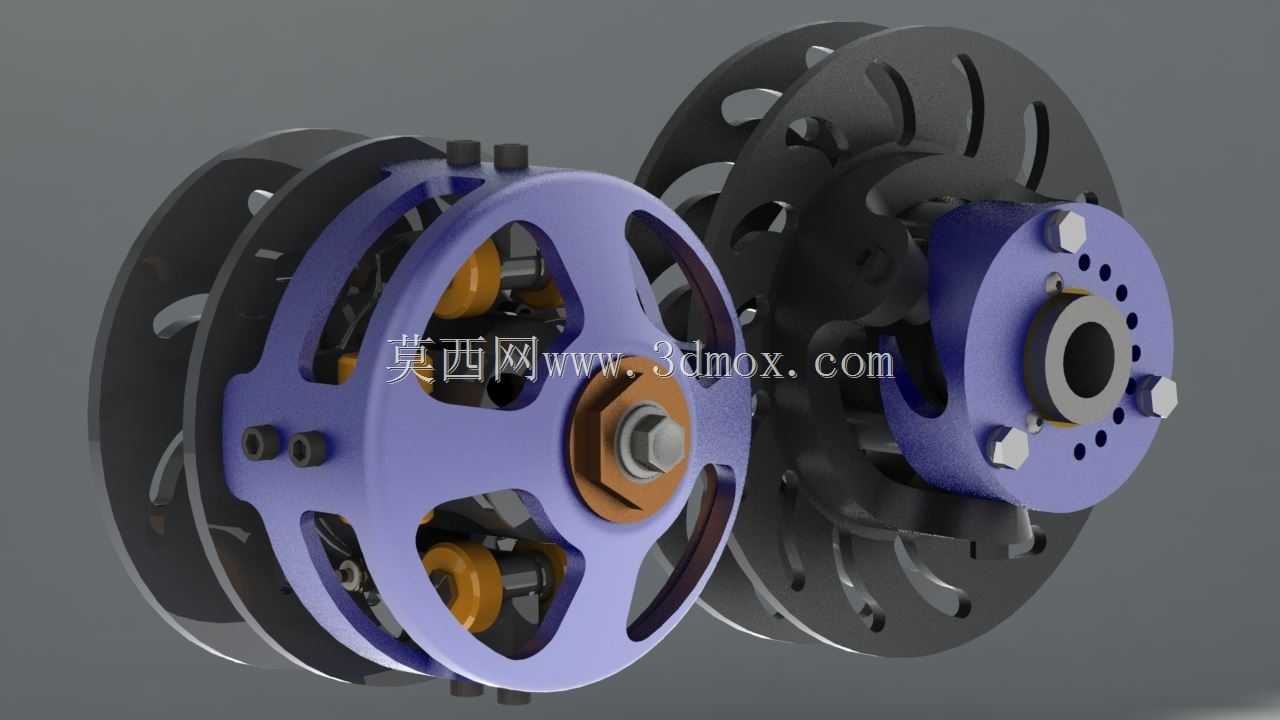

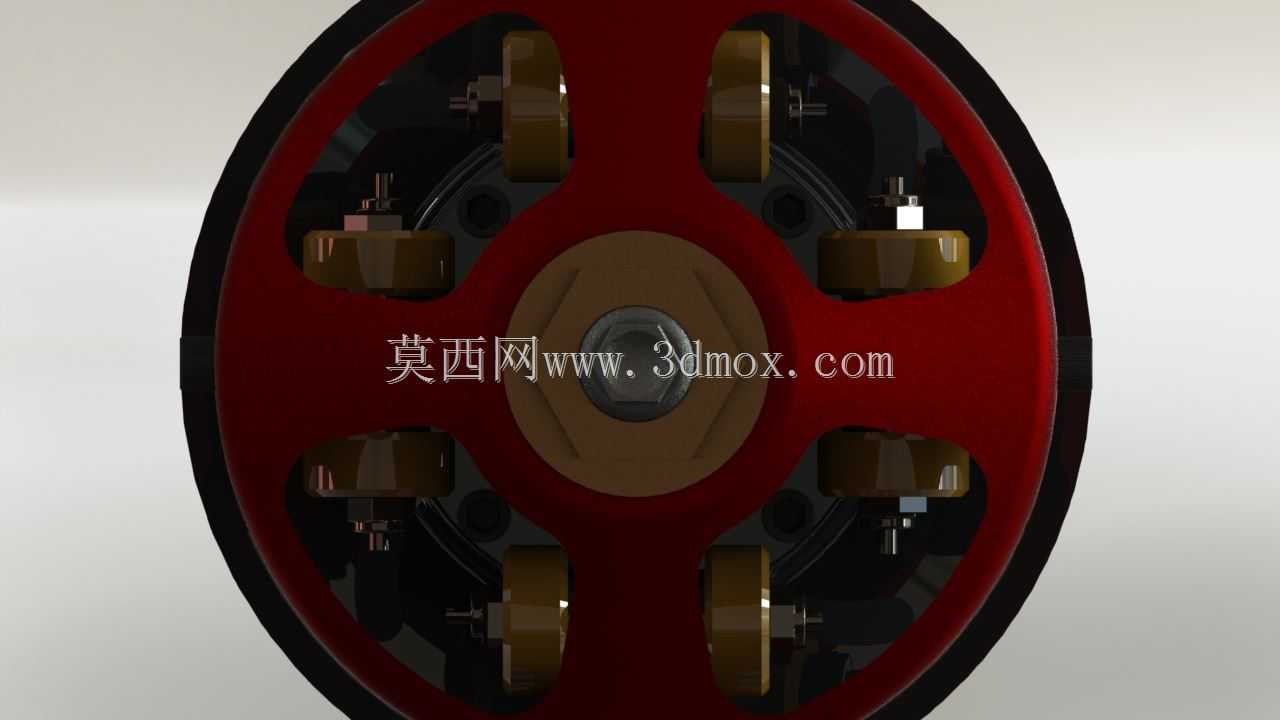

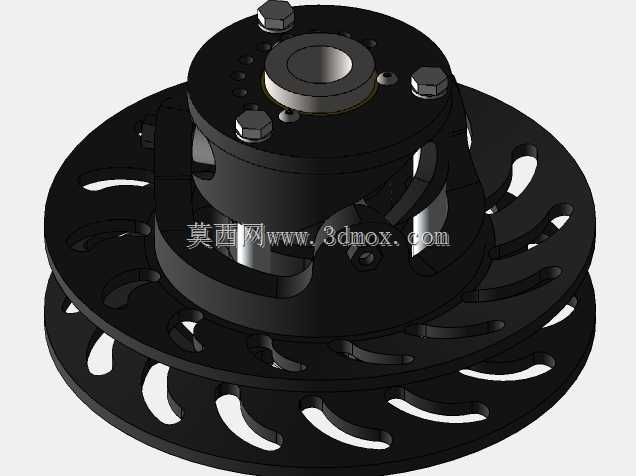

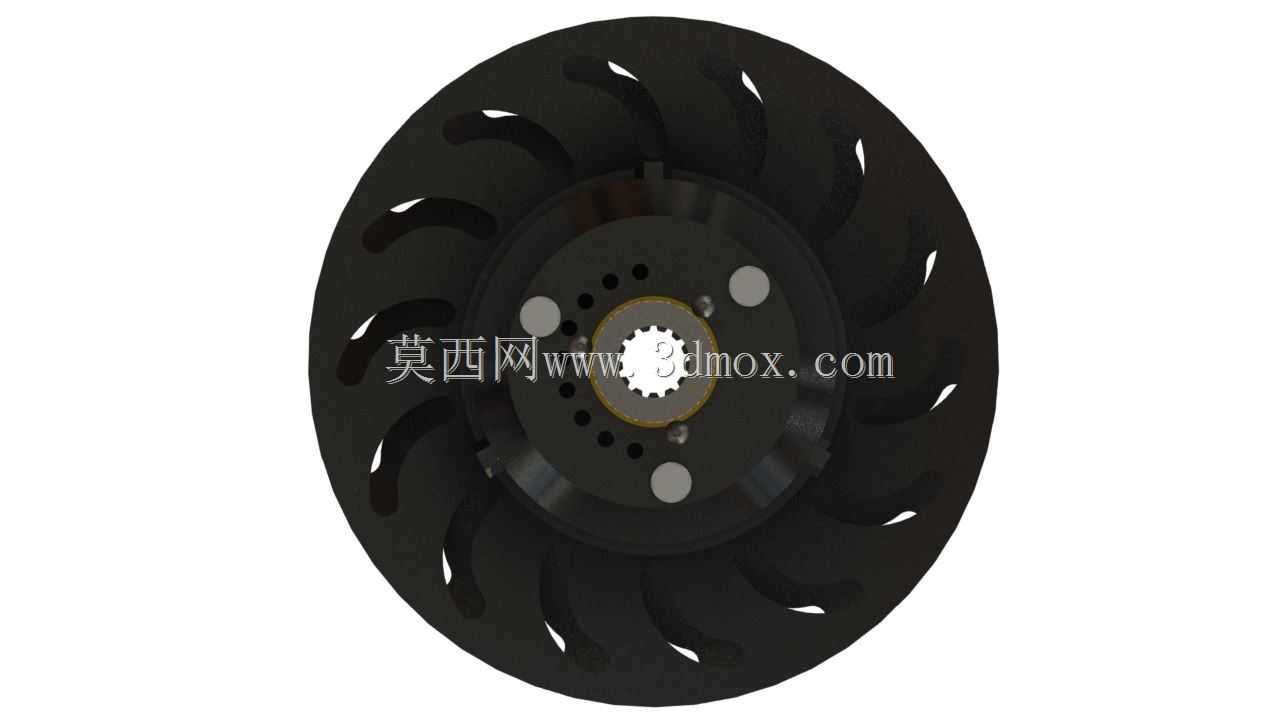

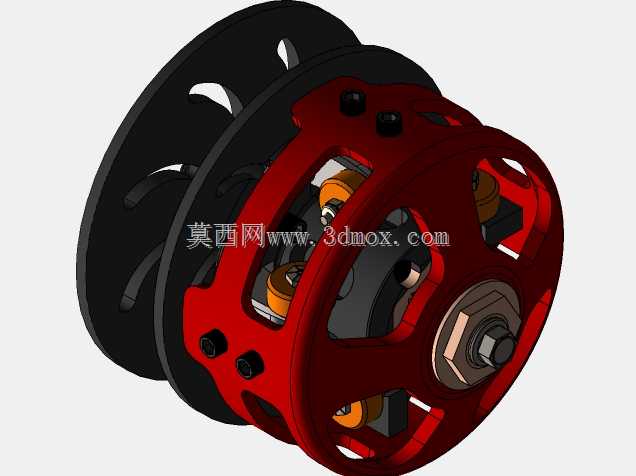

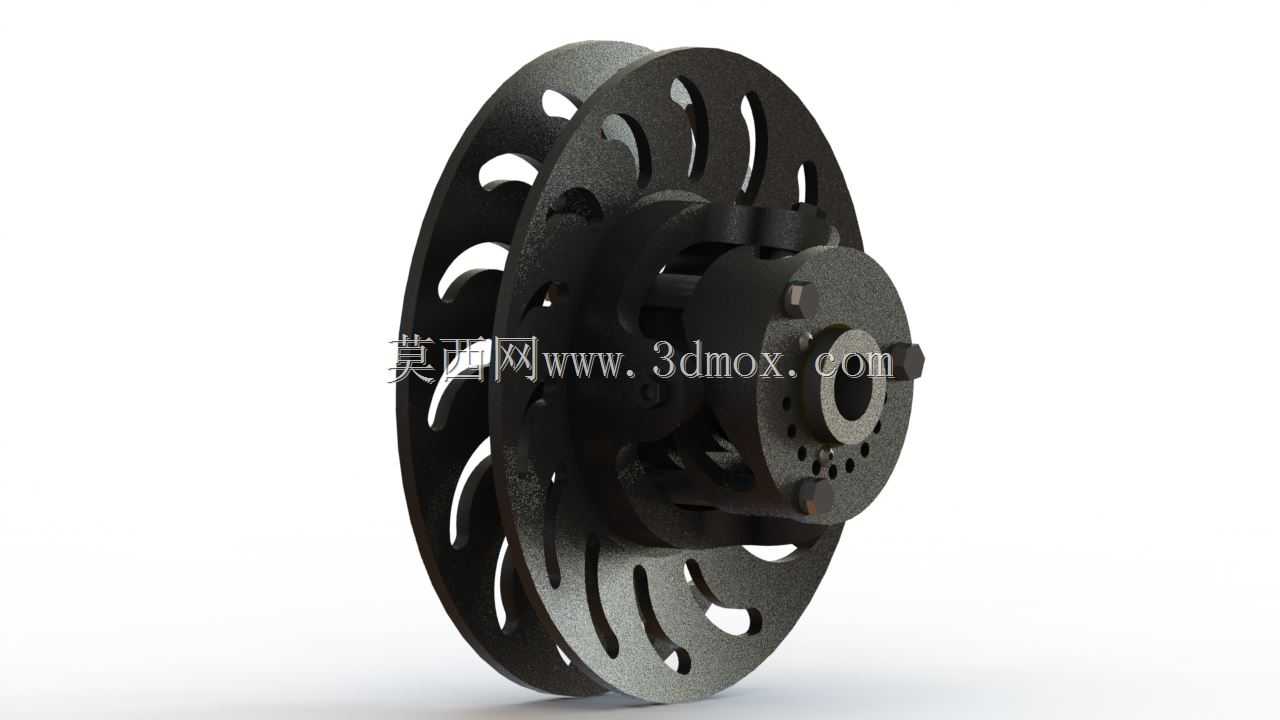

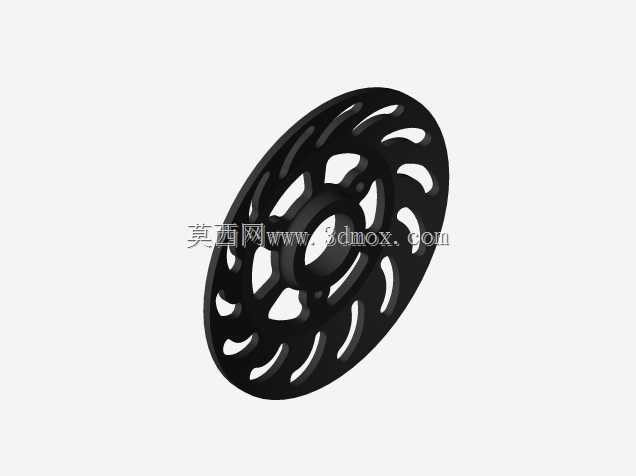

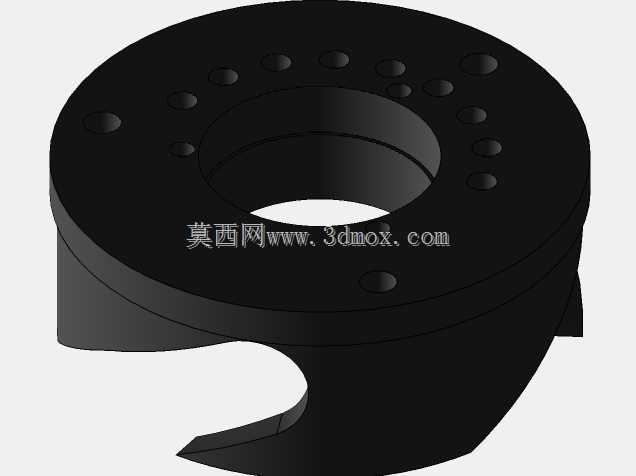

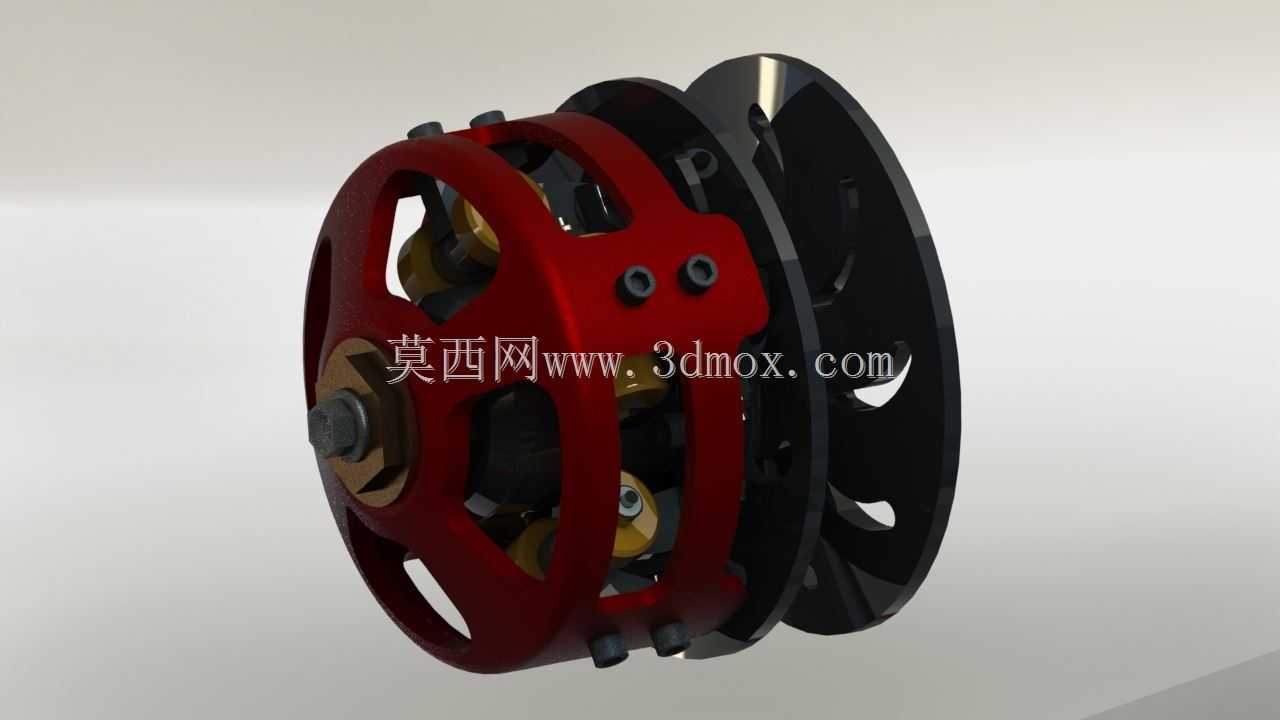

这款定制CVT传动结构主要面向越野赛事、全地形车等对动力传输效率、工况耐受度要求极高的应用场景，可适配巴哈赛车、小型越野全地形车等非道路行驶装备，解决传统CVT在高负荷、泥泞封闭工况下的重量冗余与散热失效痛点，为车辆提供平顺无顿挫的无级变速动力输出，保障车辆在急加速、爬坡、泥泞脱困等复杂工况下的动力传递稳定性。在实际使用场景中，非道路越野车辆往往需要在封闭护板内布置传动系统，外界气流难以进入带走热量，同时频繁的急加速、大扭矩输出会让皮带与锥轮摩擦产生大量热量，传统CVT结构重量偏大，旋转惯量高会拖慢动力响应速度，热量堆积又会加速皮带老化、摩擦系数下降，甚至出现皮带烧蚀断裂的故障，直接影响车辆的行驶可靠性与赛事成绩。该结构在设计阶段围绕轻量化与主动散热两个核心目标展开优化，在旋转部件的结构设计上，主动去除非受力区域的多余材料，主从动锥轮的支撑盘采用镂空式辐条结构，在保证结构强度、满足大扭矩传动受力要求的前提下，尽可能降低旋转部件的整体质量，有效减小旋转惯量，让动力响应速度更快，加速过程更跟脚，同时降低传动系统的无效功率损耗，提升动力传递效率。针对封闭舱内的散热难题，该结构在锥轮支撑盘的镂空设计上融入了导风结构，当锥轮随传动系统高速旋转时，镂空结构会像离心风扇一样带动周边空气流动，将皮带摩擦产生的热量持续向外导出，强化空气对流换热效果，避免热量在封闭舱内持续堆积，让皮带始终处于合理的工作温度区间，大幅延长皮带等易损部件的使用寿命，降低赛事过程中的故障概率。在安装边界上，该结构保留了传统CVT的主从动轴安装位间距，可直接适配多数小型越野车辆的原有传动安装空间，无需对车架、动力输出端进行大规模改装，轴向安装尺寸经过紧凑化优化，不会与周边的护板、悬挂结构产生运动干涉；主从动锥轮的夹紧力调节结构采用外露式快调设计，可根据不同的赛道工况、动力输出特性快速调整皮带预紧力与变速曲线，适配不同的驾驶需求。整体结构采用模块化设计思路，摩擦盘、外罩、内部轻量化支撑部件均可单独拆分更换，日常维护与故障维修的便捷性大幅提升，能够满足赛事场景下快速拆装、快速调整的使用需求。
