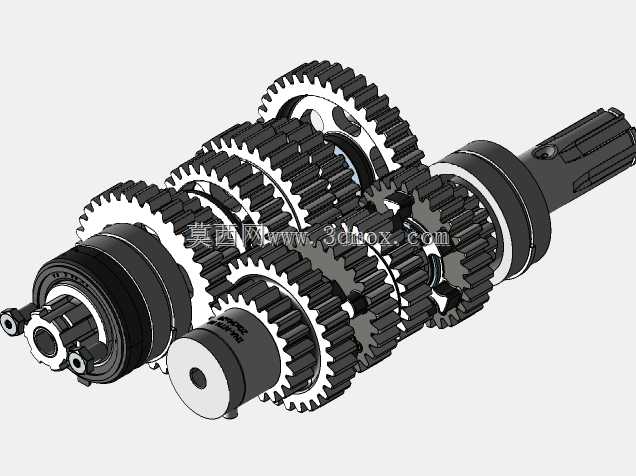

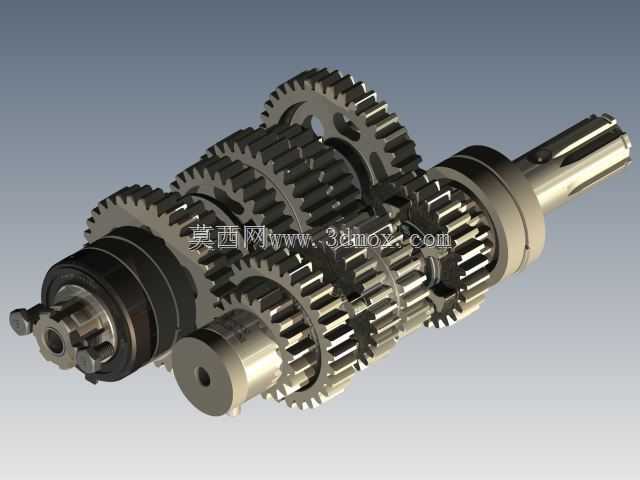

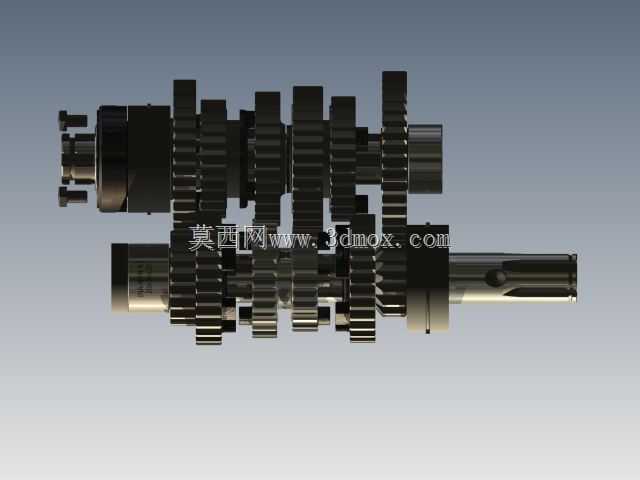

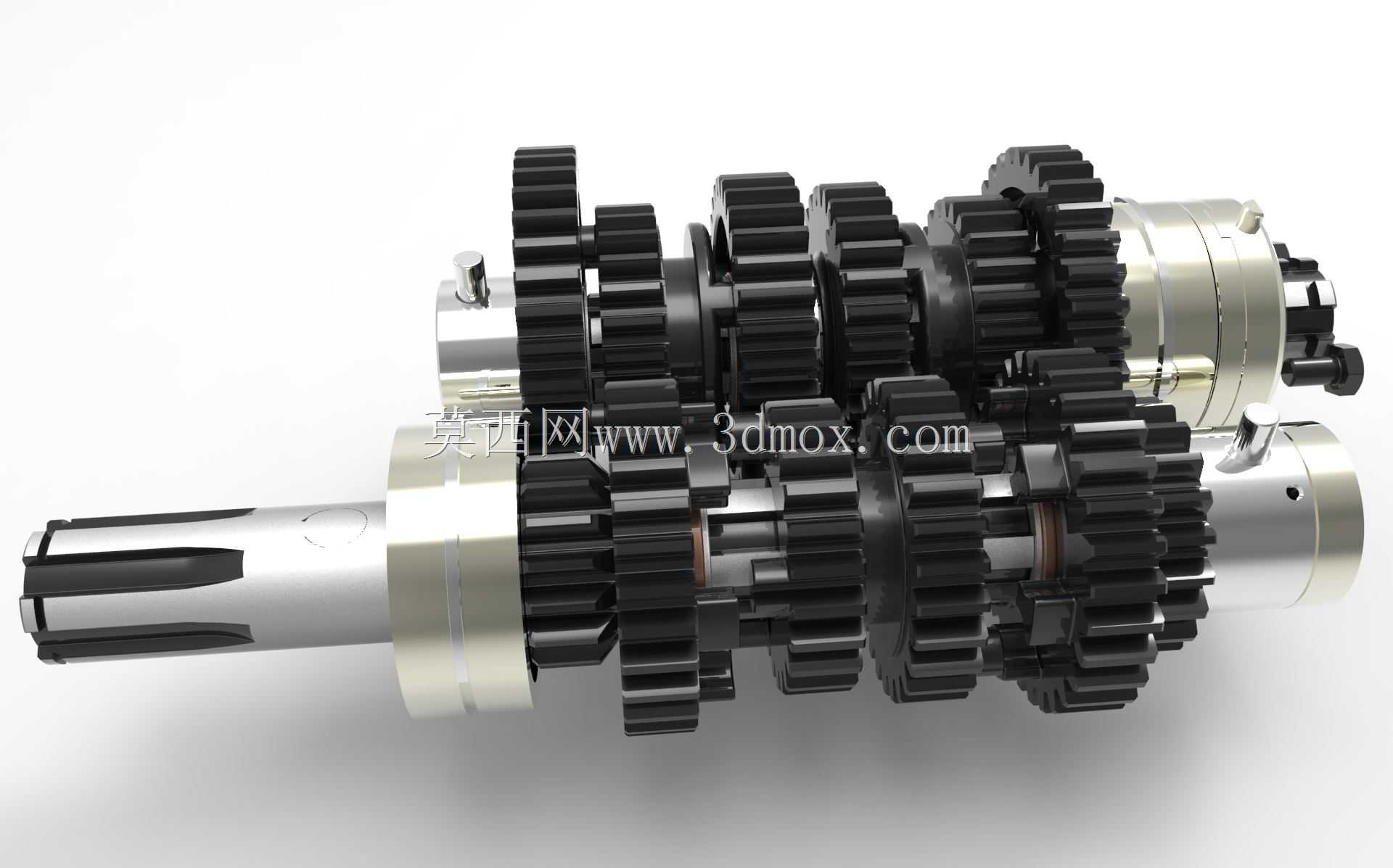

本田CL360摩托车手动换挡齿轮变速机构

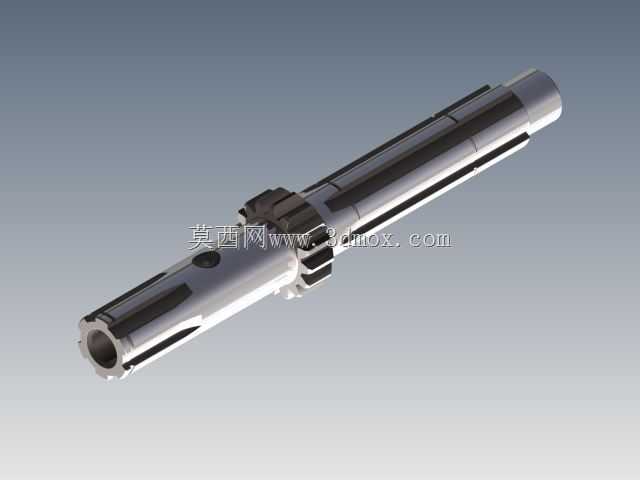

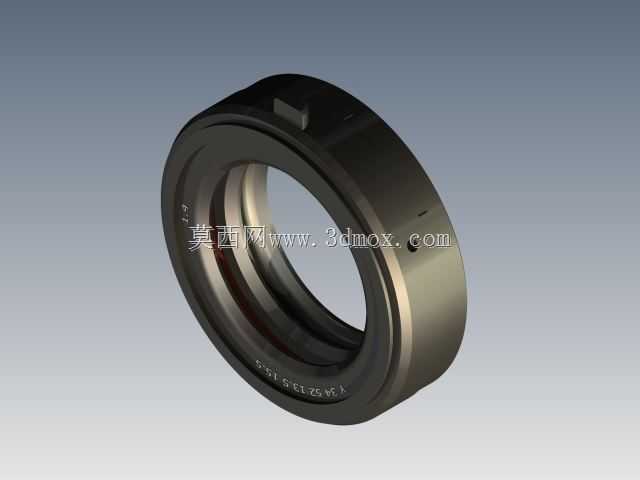

这套变速机构主要适配小排量跨骑式摩托车的动力传输场景，是整车传动系统的核心组成部分，直接承担发动机动力输出的转速、扭矩调节功能，匹配车辆在起步、爬坡、巡航、加速等不同行驶工况下的动力需求，让发动机始终维持在合理的能效运转区间，兼顾燃油经济性与动力响应表现。整套机构采用经典的两轴式常啮合齿轮布局，输入轴与输出轴平行布置，多组不同传动比的齿轮副常啮合在轴体上，通过换挡拨叉推动结合套实现不同齿轮副的动力锁止，完成挡位切换，相比滑动齿轮换挡结构，常啮合设计能大幅降低换挡打齿风险，提升换挡平顺性与齿轮使用寿命，适配摩托车频繁换挡的日常使用场景。设计过程中，由于该款车型的齿轮参数没有通用的标准模数、齿形参考模块，所有齿轮齿形均通过实物逆向测量完成绘制，每一组齿轮的齿顶圆、齿根圆、模数、压力角、变位系数都经过反复校核，确保啮合间隙处于合理范围，既避免间隙过大导致传动异响、冲击载荷过大，也防止间隙过小出现卡滞、运转发热的问题。轴体部分采用阶梯轴设计，不同轴段分别对应齿轮安装位、轴承支撑位、花键动力输出位，各轴段的同轴度公差严格控制在机械设计标准范围内，保证高速运转时的动平衡表现，减少整车振动。安装边界上，整套变速机构的轴向尺寸、轴端花键规格、轴承安装位直径完全适配本田CL360车型的曲轴箱安装腔体，输入轴端与离合器总成的连接花键、输出轴端与传动链轮的连接位都匹配原厂尺寸，不需要额外改装即可直接适配原车安装位，替换故障的原厂变速机构。齿轮部分采用斜齿与直齿结合的布局，低速挡位采用齿宽更大的直齿设计，承受起步、爬坡时的大扭矩输出，高速挡位采用斜齿设计，降低高速巡航时的传动噪音，提升运转平顺性。换挡拨叉的导槽位置与换挡鼓的运动轨迹完全匹配，保证换挡行程清晰，挡位定位准确，不会出现脱挡、跳挡的问题，整套机构的润滑路径也适配原车曲轴箱的飞溅润滑设计，各齿轮啮合面、轴体支撑位都能在运转时得到充分的机油润滑，保证长期使用的可靠性。
