双方向舵机适配连接挂载支架结构

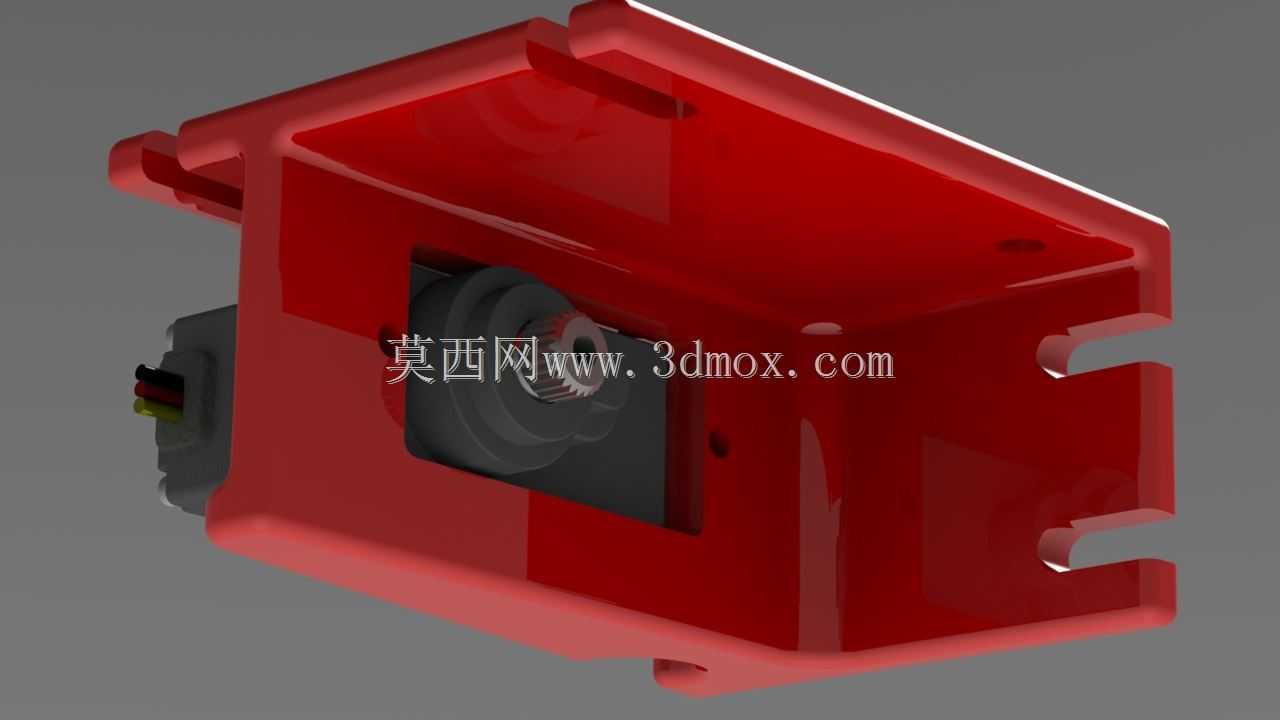

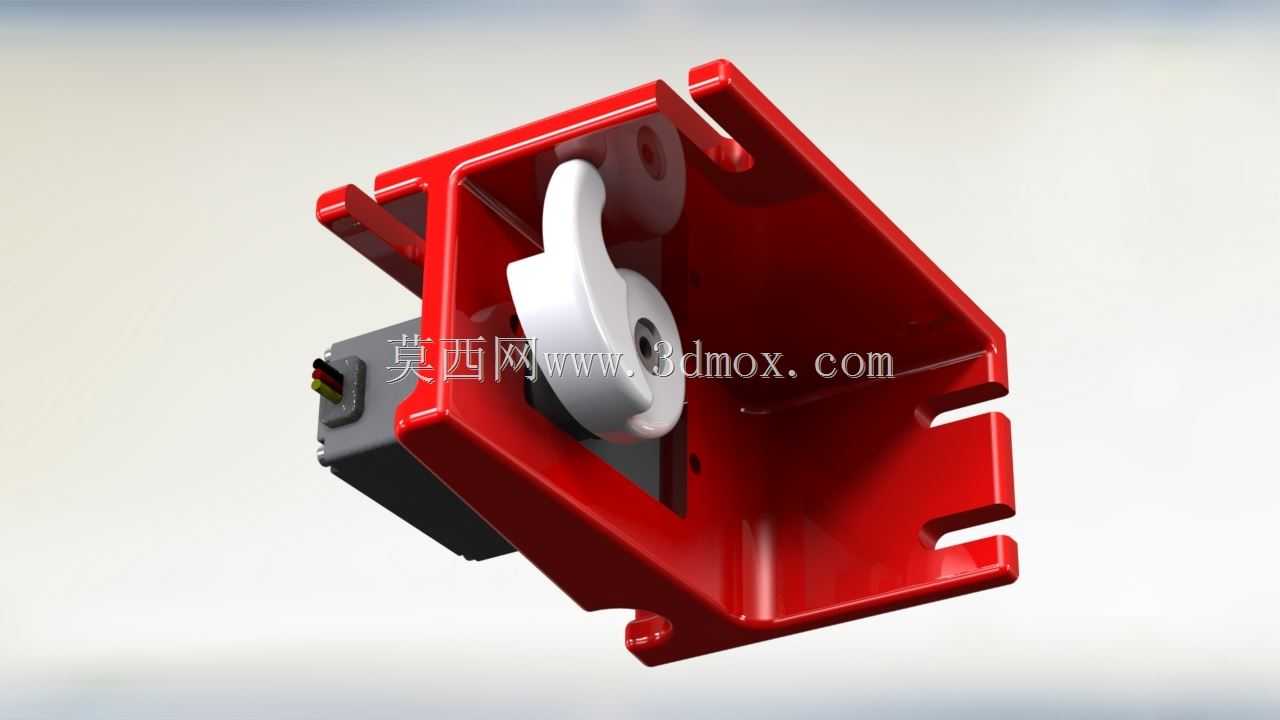

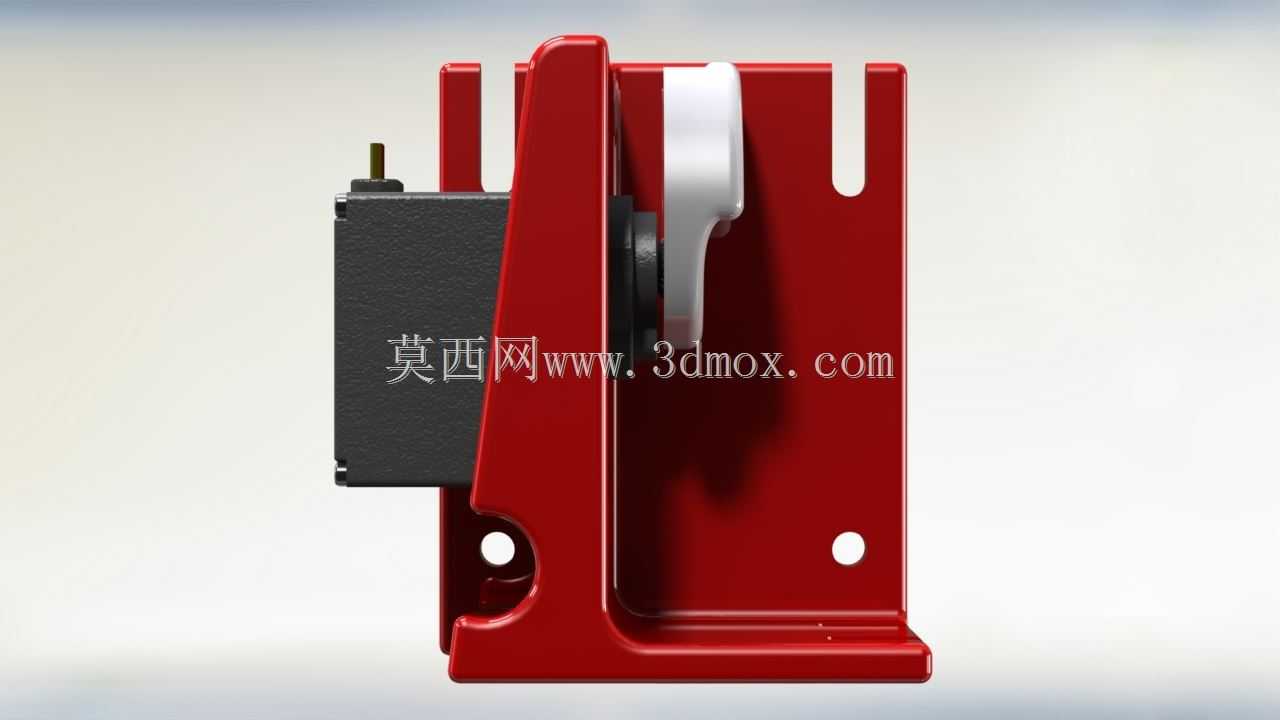

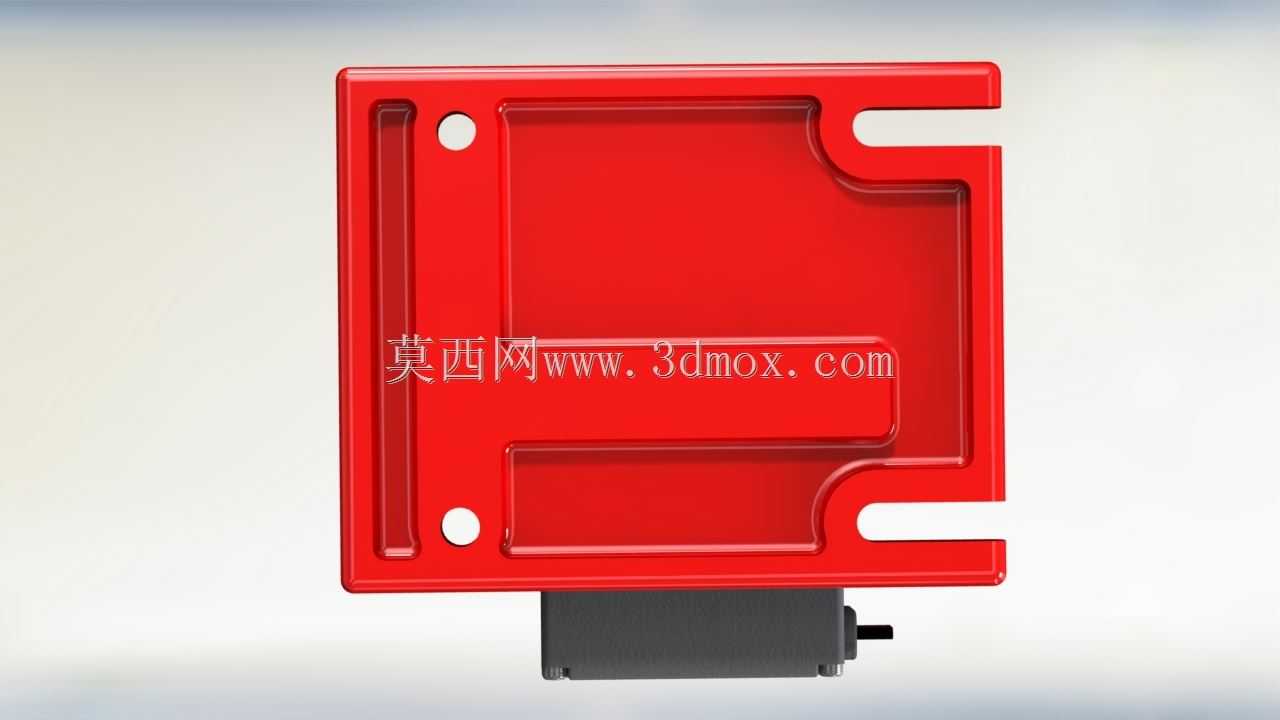

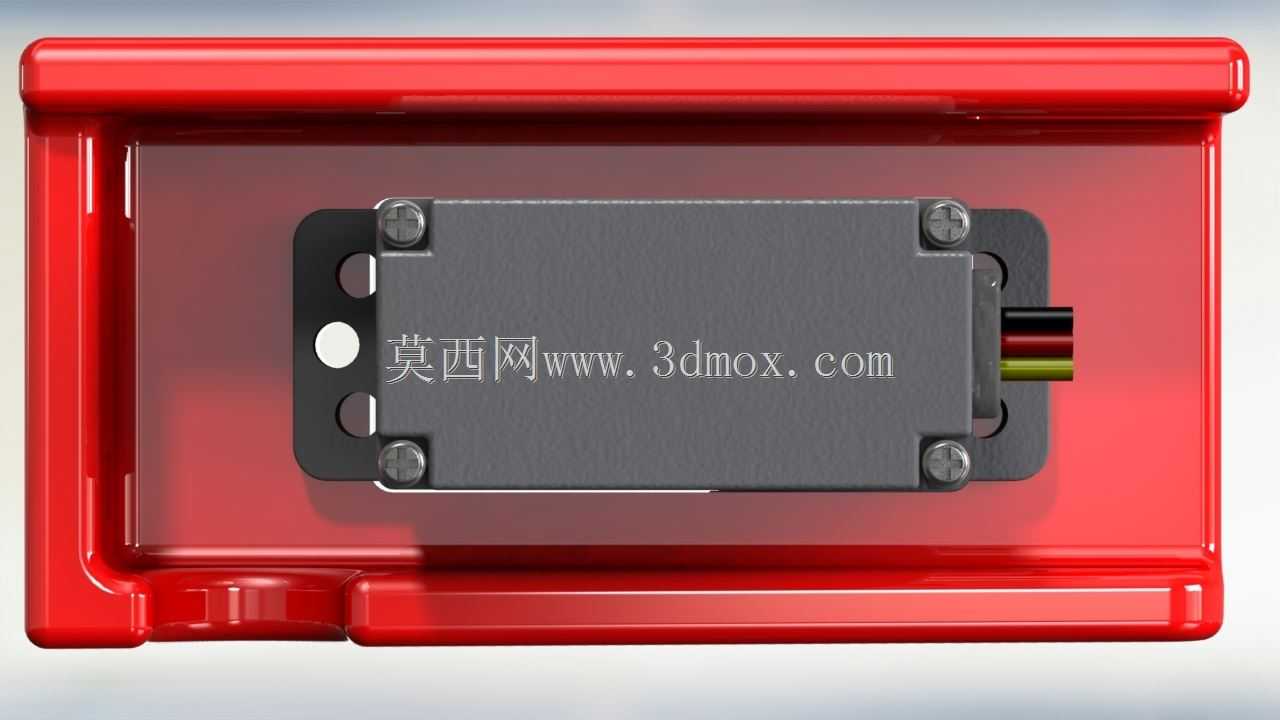

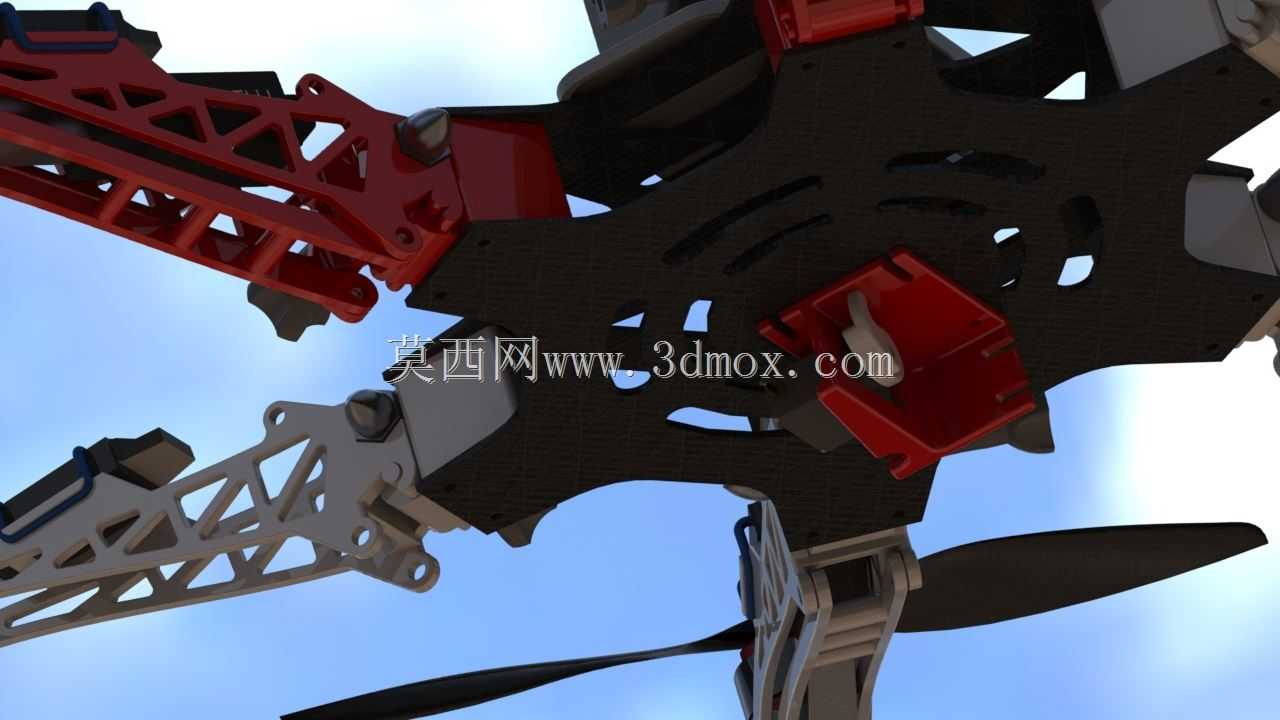

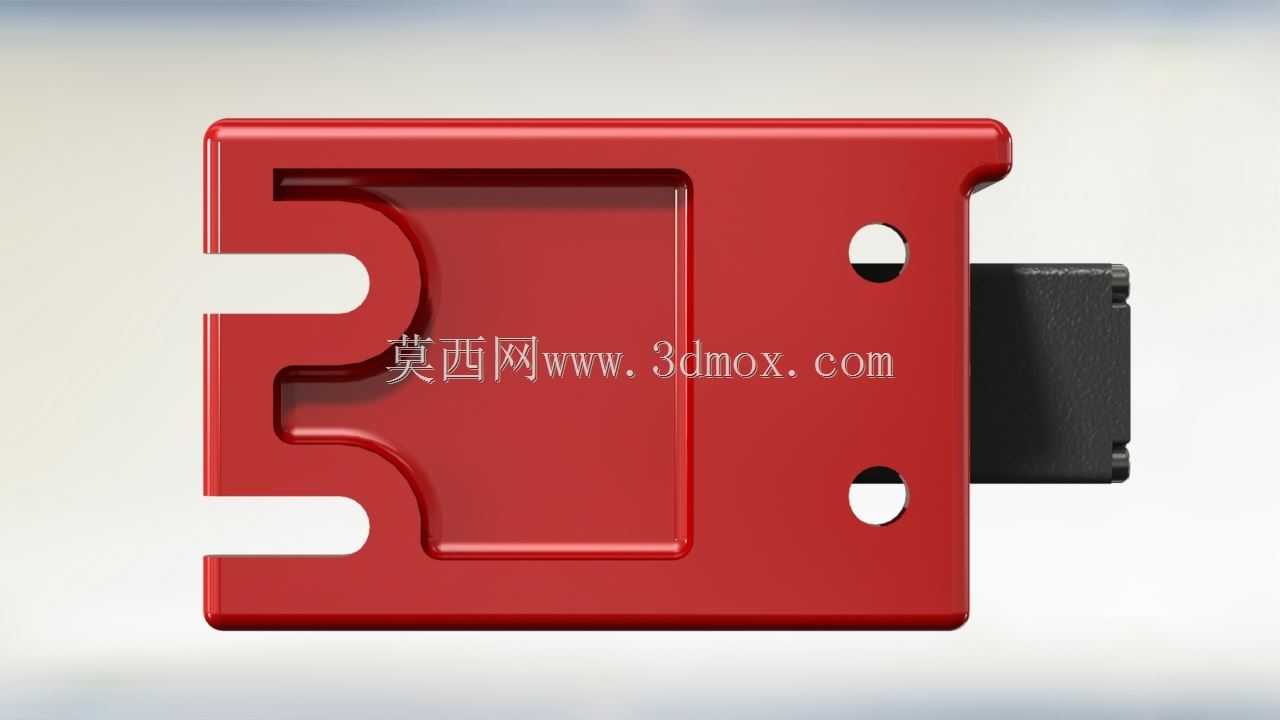

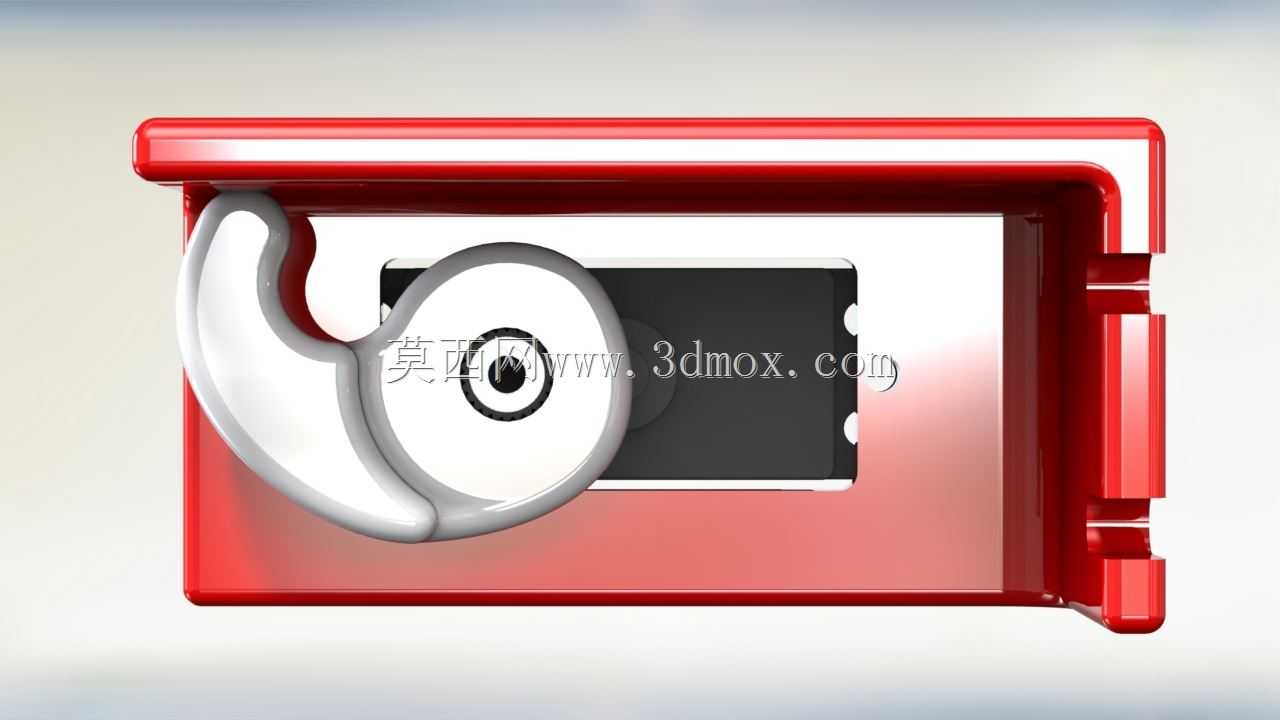

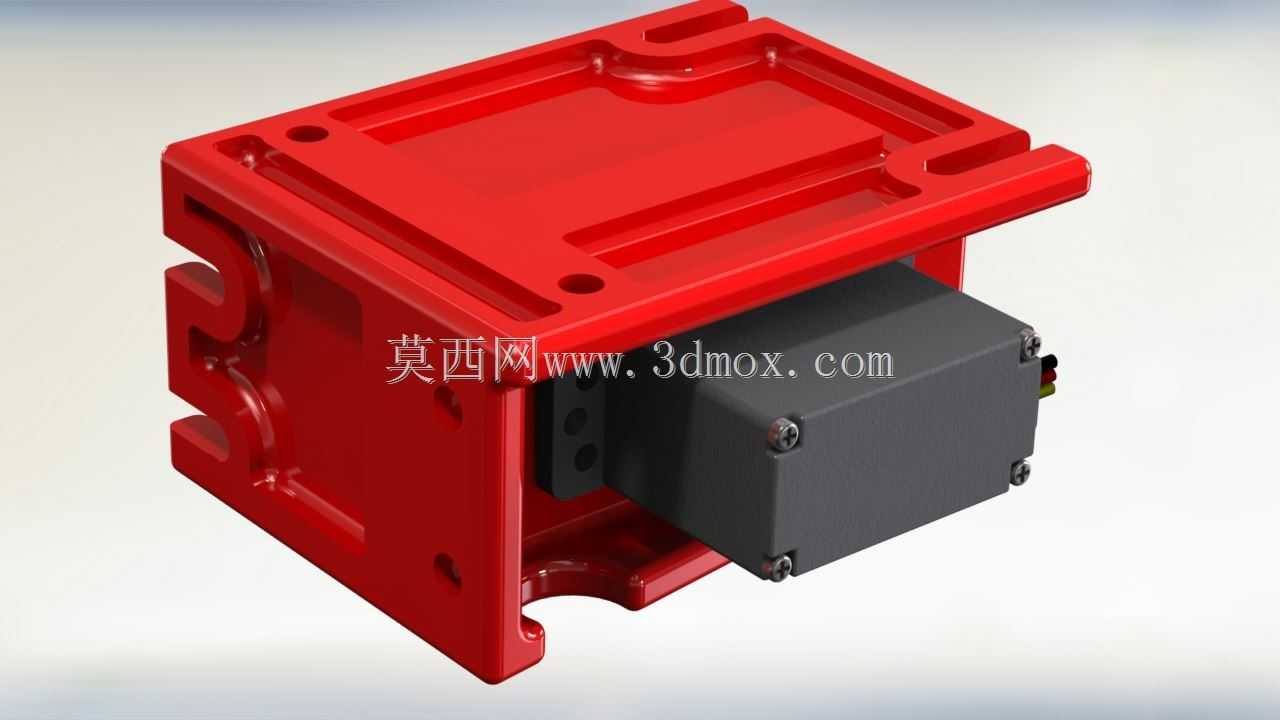

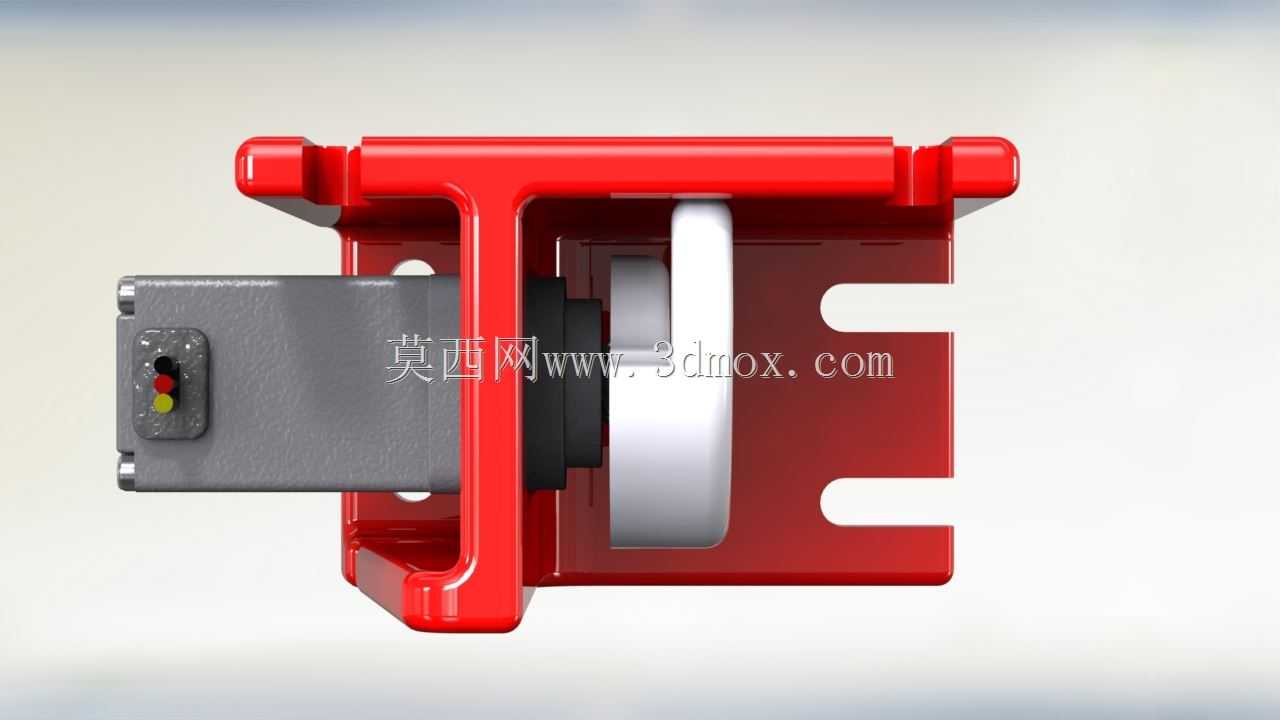

在航模、小型遥控载具的改装与装配场景里，舵机安装支架一直是容易被忽略却直接影响动作可靠性的核心结构件，很多玩家在搭建小型直升机、固定翼航模甚至遥控小车的执行机构时，经常遇到标准舵机安装位不匹配、挂载点不足、动作干涉的问题，这款双方向伺服支架就是针对这类实际装配痛点设计的适配结构。从实际使用场景来看，这类支架主要承担舵机固定、动作输出导向、外接功能件挂载三个核心作用，不管是给小型无人机加装投放挂钩，给遥控直升机改舵机控制的舱门开启结构，还是给模型车加装换挡、锁止的执行机构，都能通过这个支架完成舵机与载具本体的刚性连接，不需要在载具的原有结构上额外打孔切削，降低改装对原有结构强度的破坏。从结构设计思路来看，支架主体采用框式包覆结构，将标准尺寸的舵机主体完全容纳在框型腔体内部，腔体的内壁预留了舵机安装的定位凸台，对应标准9g舵机、17g舵机的两侧安装耳孔位，不需要额外做定位治具就能把舵机精准卡入腔体，安装时只需要从侧面拧入两颗固定螺丝就能完成舵机锁止，避免舵机在大扭矩输出时出现移位、偏转的问题。支架的外侧预留了多组安装卡槽与切口，这些结构并不是固定尺寸的死结构，设计时预留了0.8mm的切削余量，装配人员可以根据实际使用的舵机尺寸、安装面的弧度，对卡槽和切口做小幅修磨，适配不同品牌、不同细微尺寸差别的舵机产品，不需要重新开模或者打印整个支架。支架前端集成的快速挂钩结构，是和舵机输出摇臂直接联动的，舵机转动时会带动白色的挂钩件做回转动作，实现挂载物的脱钩释放，挂钩的曲面做了圆弧过渡处理，不会出现挂载绳、挂载环卡滞在挂钩缝隙里的问题，释放动作的响应延迟可以控制在0.2秒以内，完全满足小型航模低空投放、遥控载具动作触发的使用需求。从安装边界尺寸来看，支架整体的外轮廓控制在42mm×38mm×35mm的范围内，不会在小型载具上占用过多的安装空间，支架的四个外伸安装耳上都预留了3mm的通孔，可以通过M3螺丝直接固定在碳纤板、玻纤板或者3D打印的载具机架上，安装耳的位置做了加厚处理，螺丝锁附时不会出现柱体断裂的问题。考虑到航模、遥控载具在运行时会存在持续的振动，支架和舵机接触的内壁面做了0.2mm的微凸筋条，舵机装入后筋条会和舵机外壳紧密贴合，吸收舵机运转时产生的高频振动，避免螺丝因为长期振动出现松脱。除了配套的快速挂钩之外，支架的输出轴位置采用标准的十字花键接口，和市面上绝大多数舵机摇臂的花键尺寸匹配，使用者可以根据自己的需求更换摇臂、连杆、拨叉等不同的执行末端，实现舵机转向控制、舱门开关、阻力板收放等不同的功能，不需要更换支架本体就能适配多种功能需求。在实际装配测试中，这款支架可以适配输出扭矩在1.5kg·cm到5kg·cm之间的标准微型舵机，框体的壁厚设置为2.5mm，采用常规的PLA、ABS或者树脂材料加工都能满足强度要求，在5kg·cm的扭矩输出下，支架本体不会出现形变、开裂的问题，挂载点可以承受最大300g的静态载荷，完全覆盖小型航模、遥控载具的挂载需求。支架的走线位置预留了专门的出线缺口，舵机的连接线可以从支架后侧的缺口直接引出，不会被支架本体压住线材，也不会因为舵机转动拉扯到连接线造成接线松脱，走线缺口的边缘做了圆角处理，不会割破线材的绝缘层造成短路问题。
