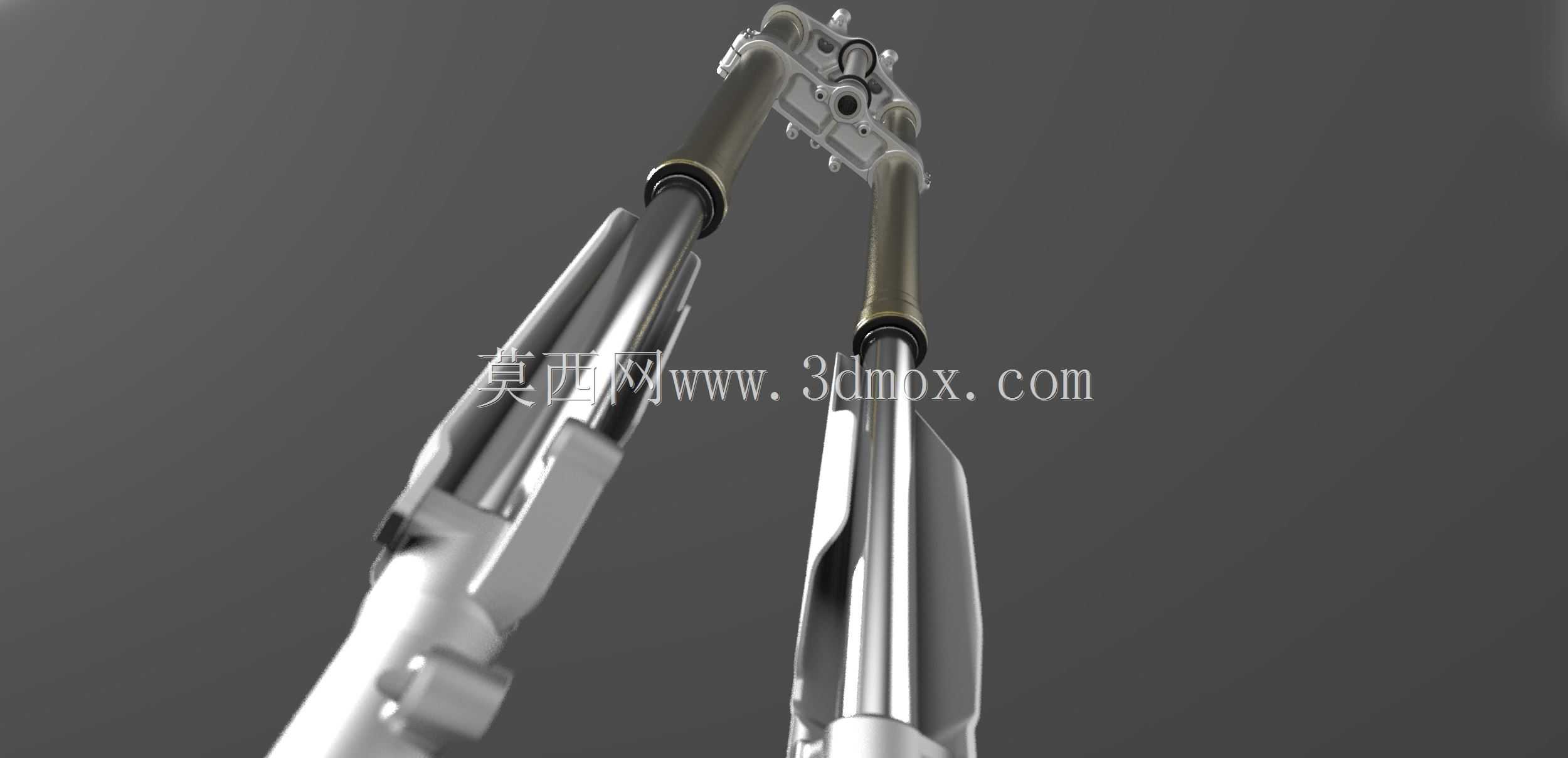

越野摩托车前悬架拨叉结构设计

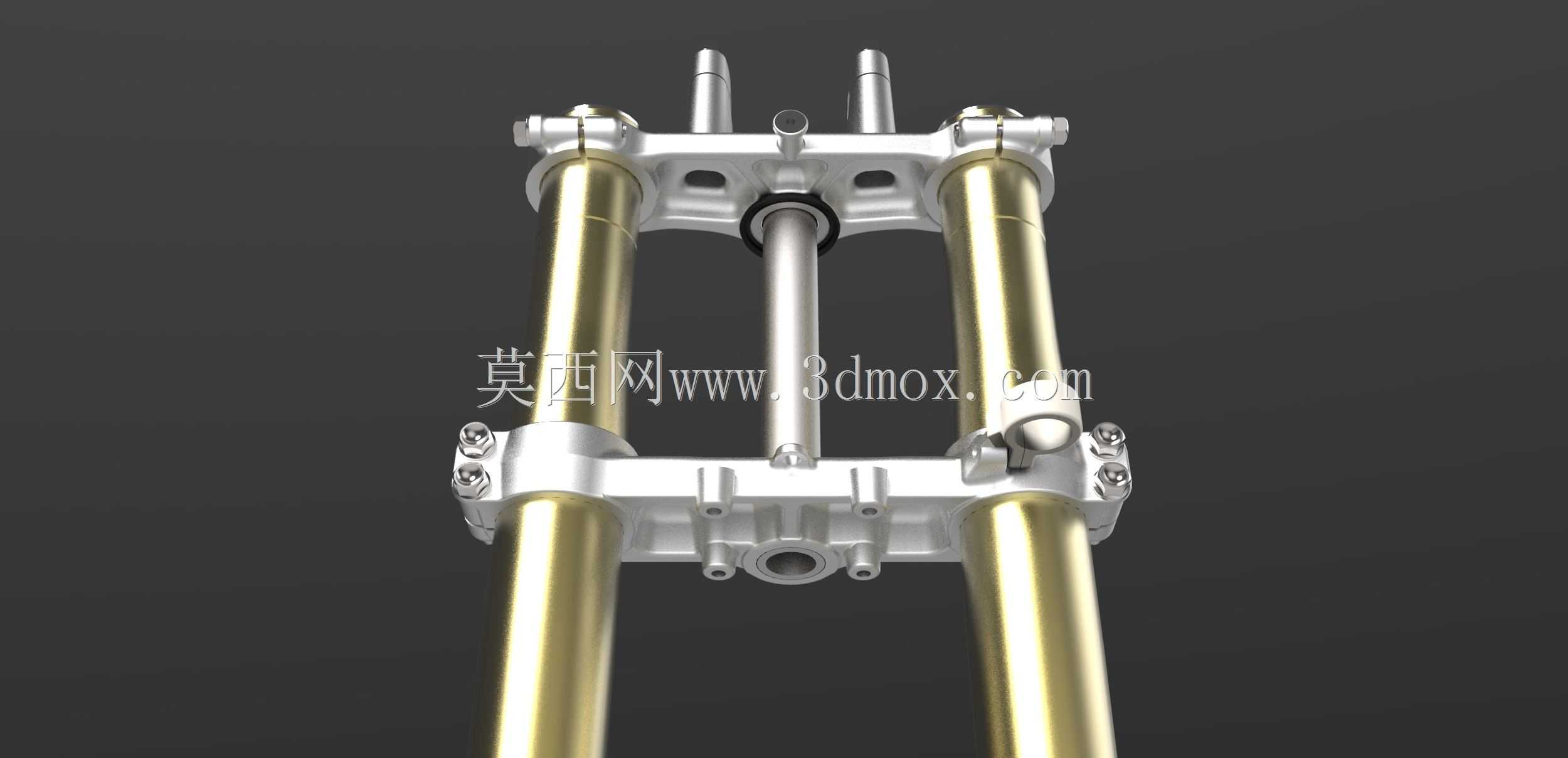

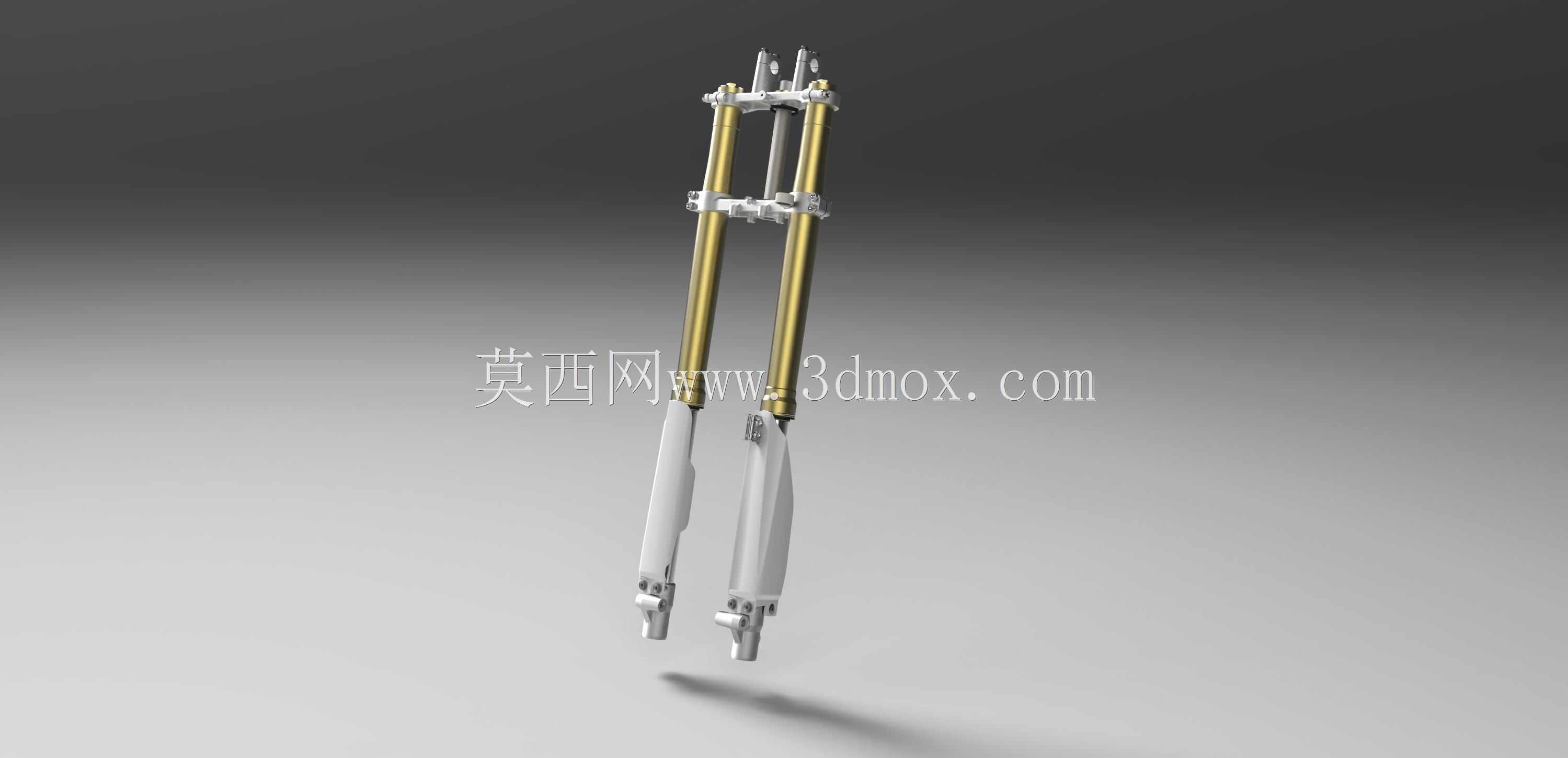

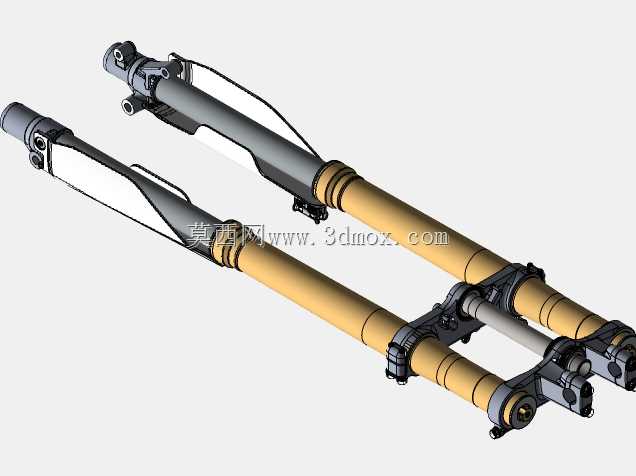

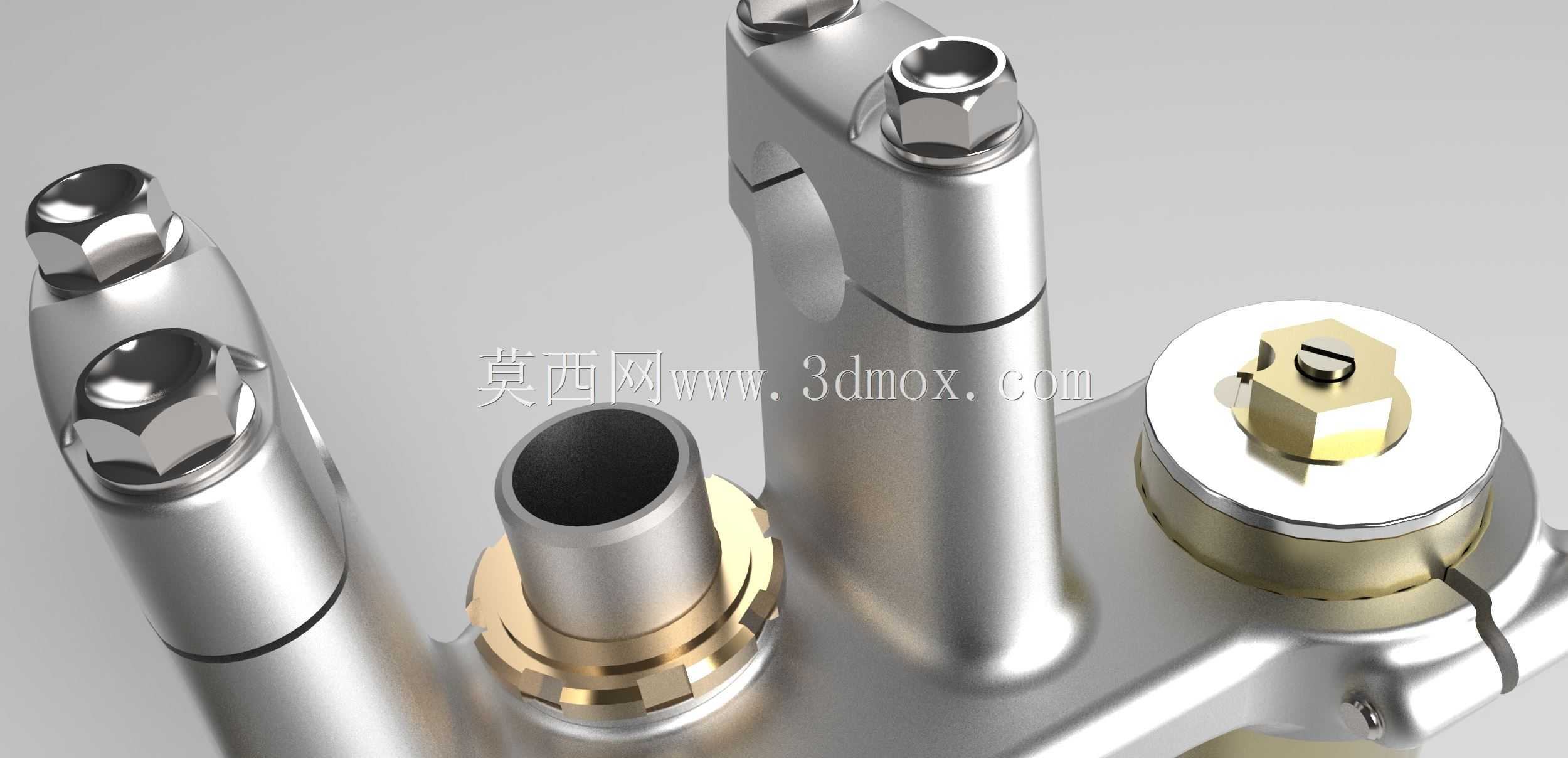

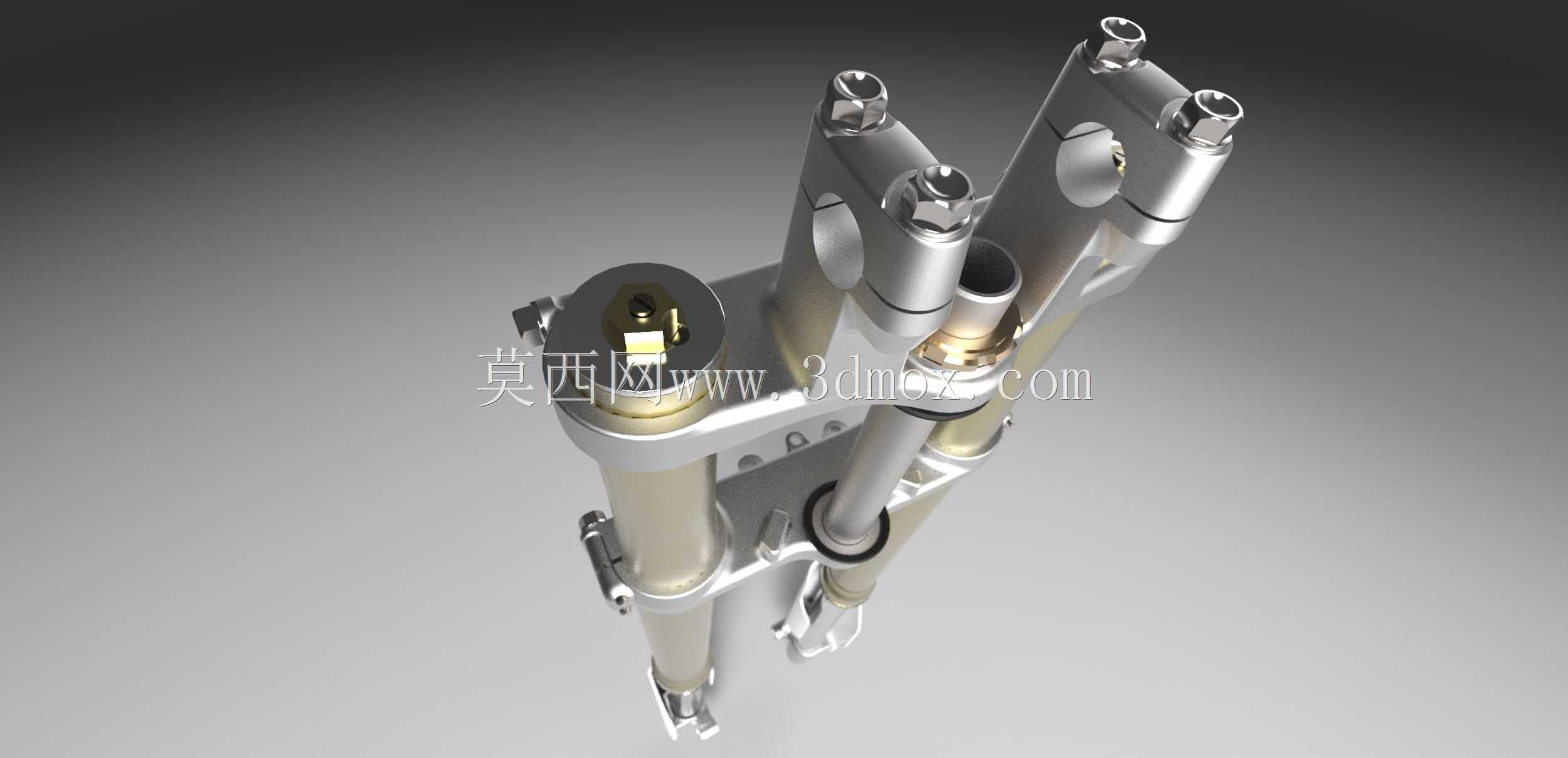

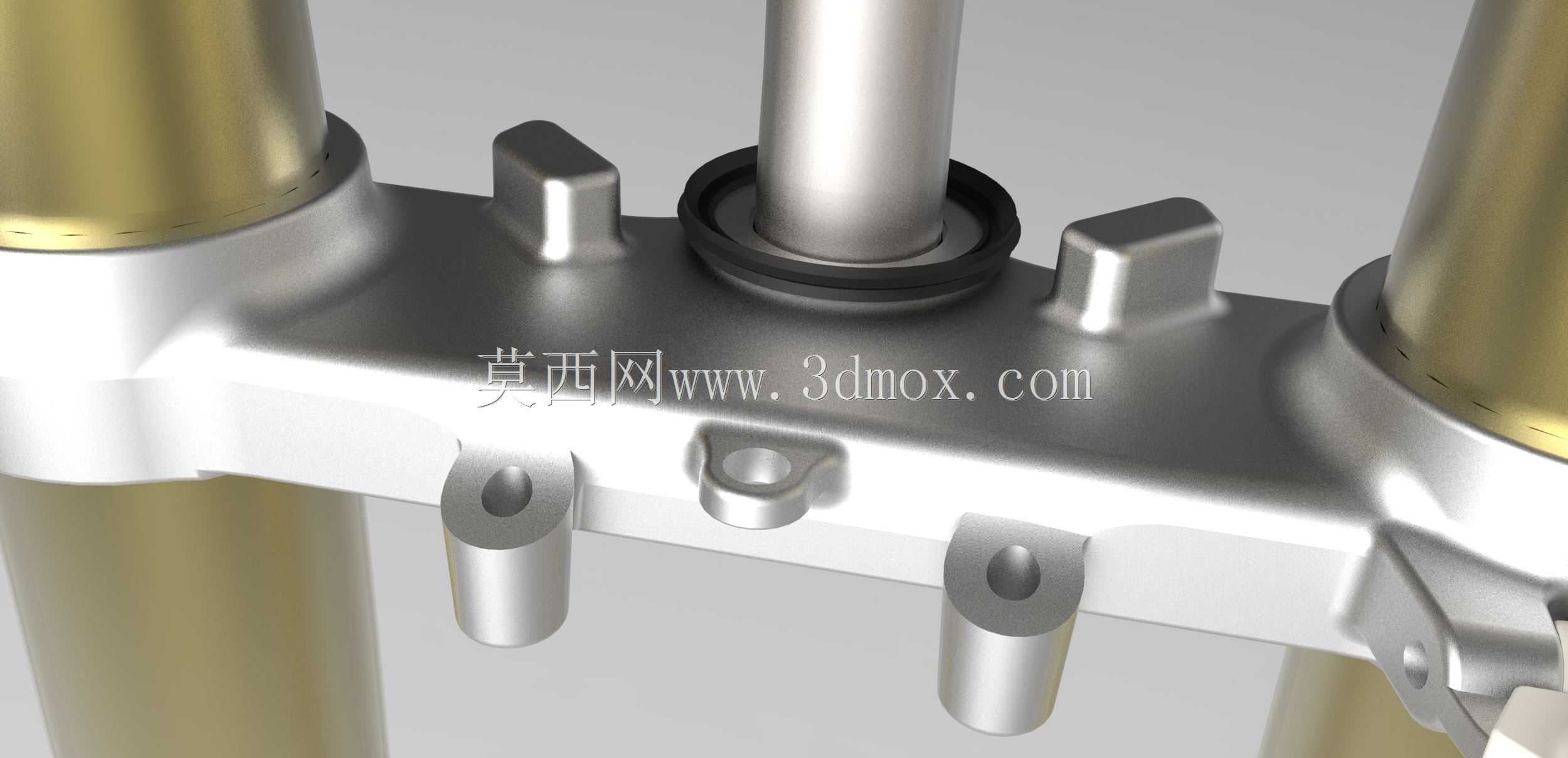

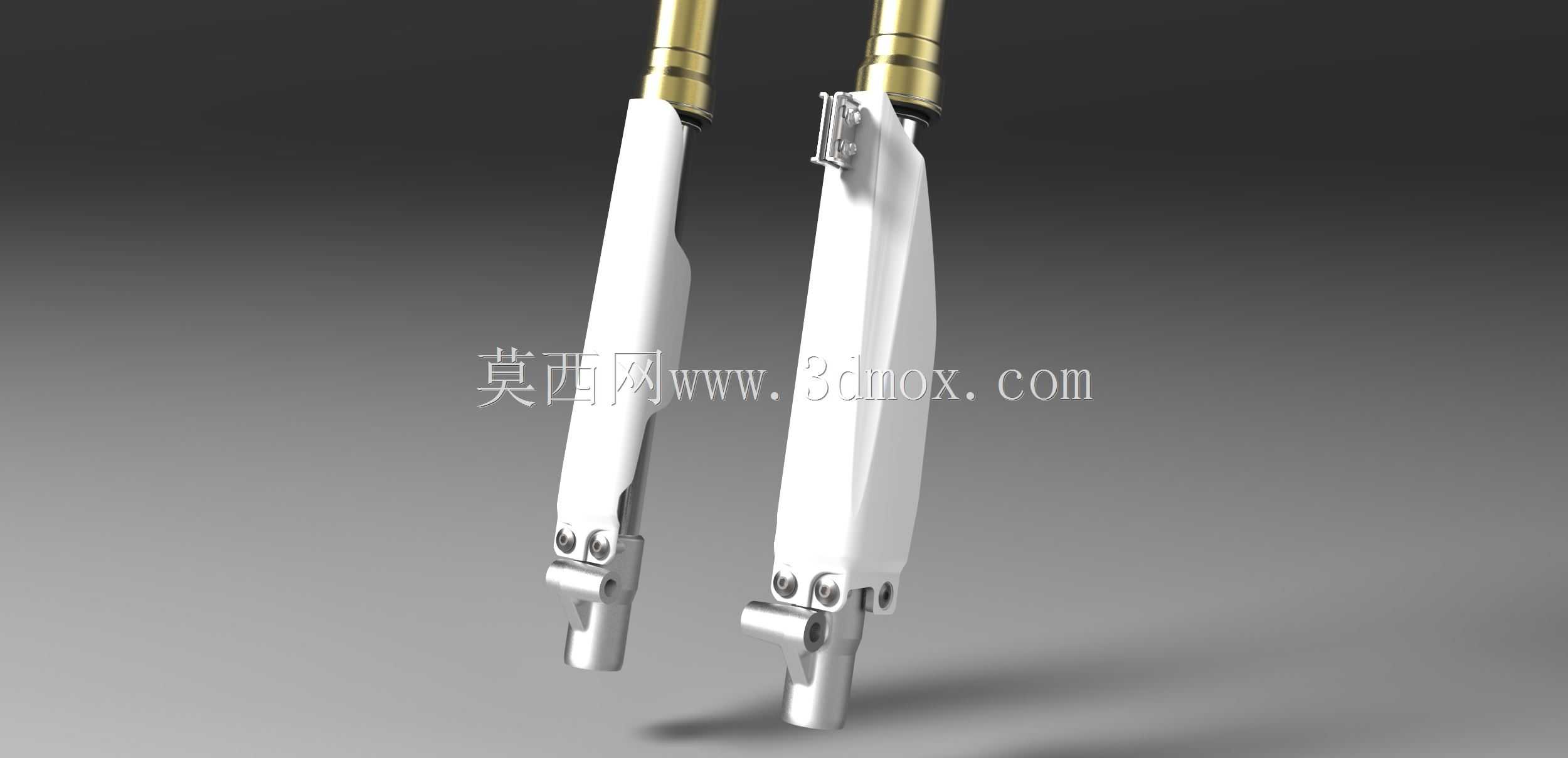

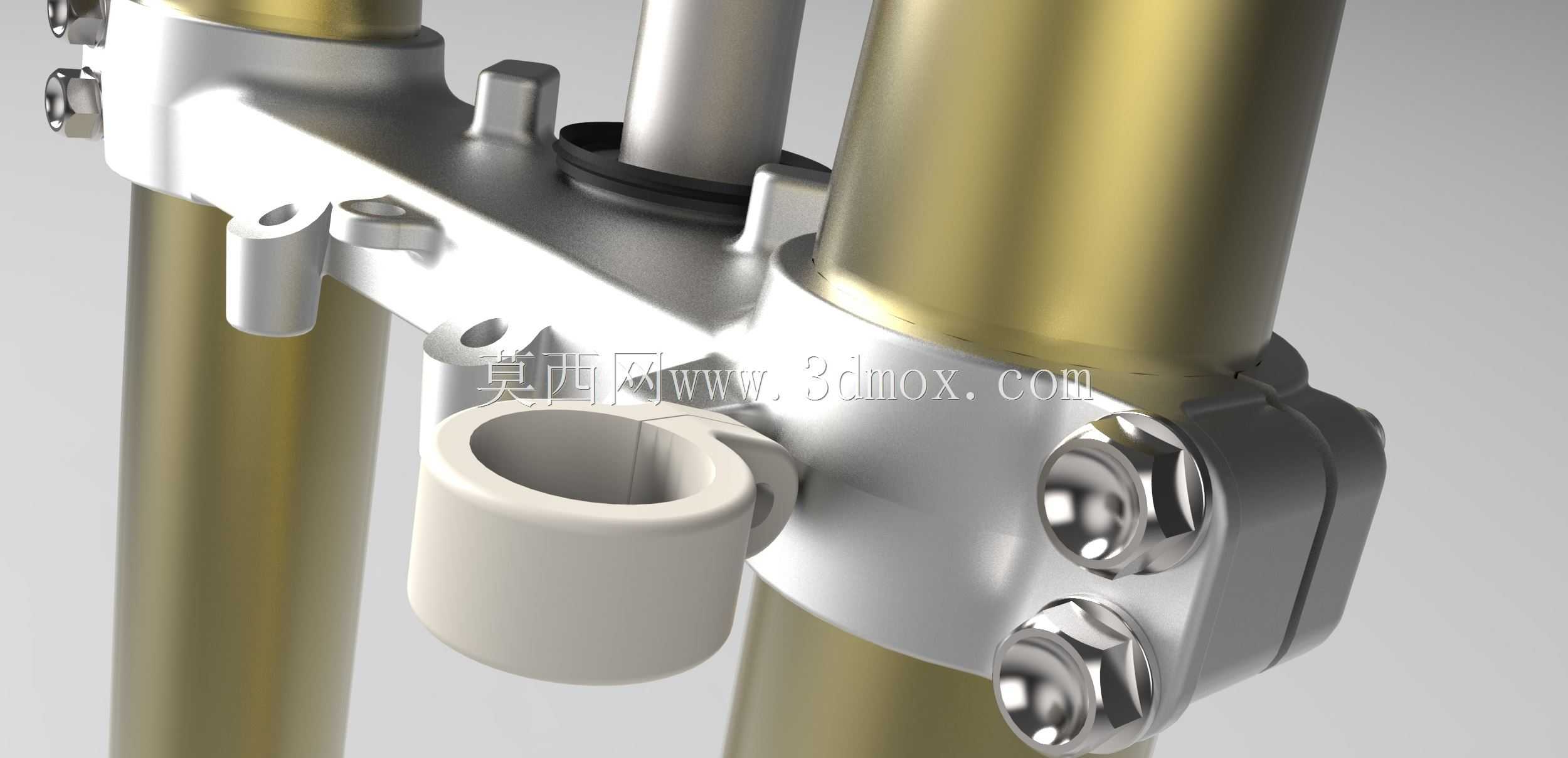

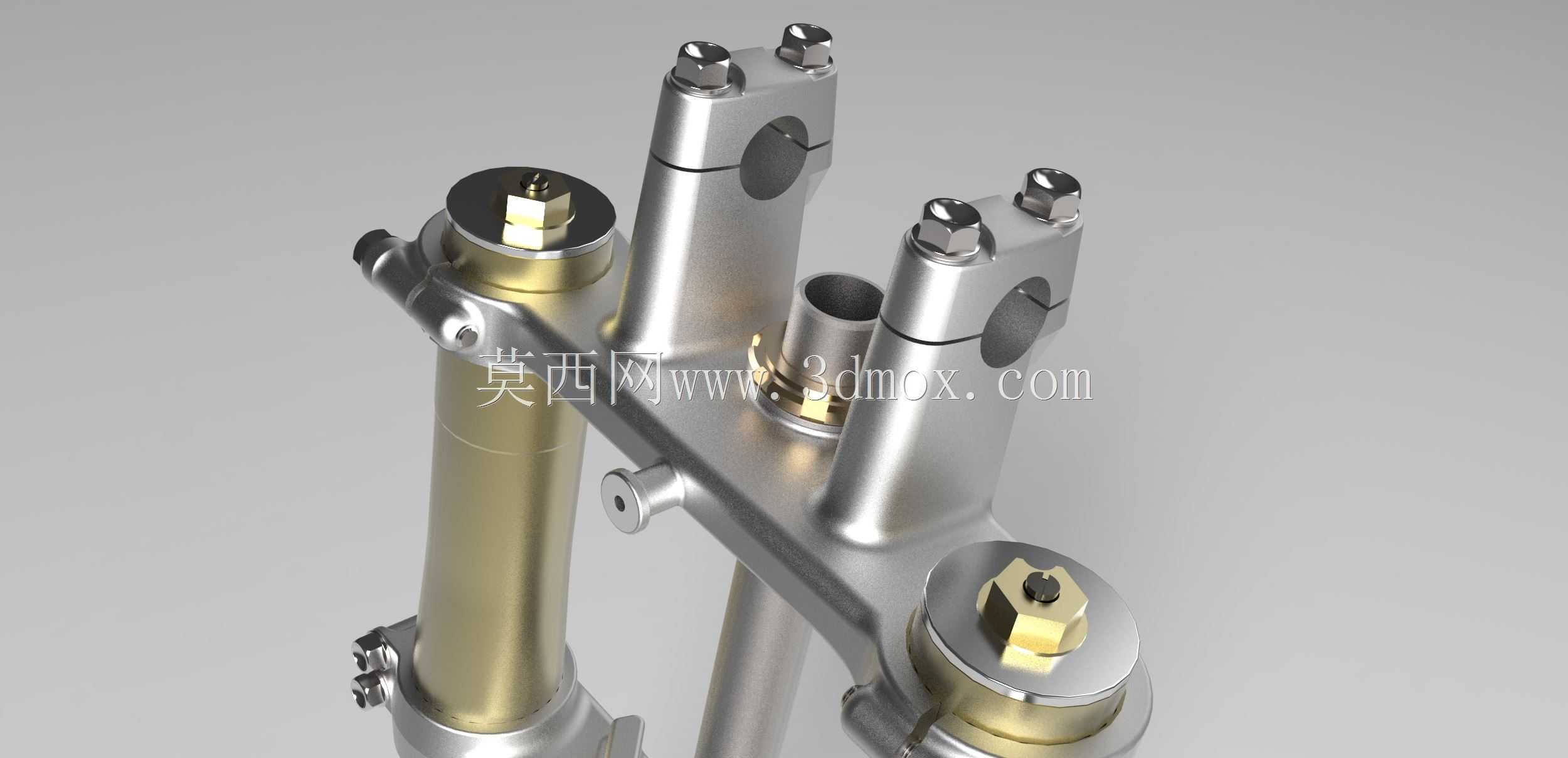

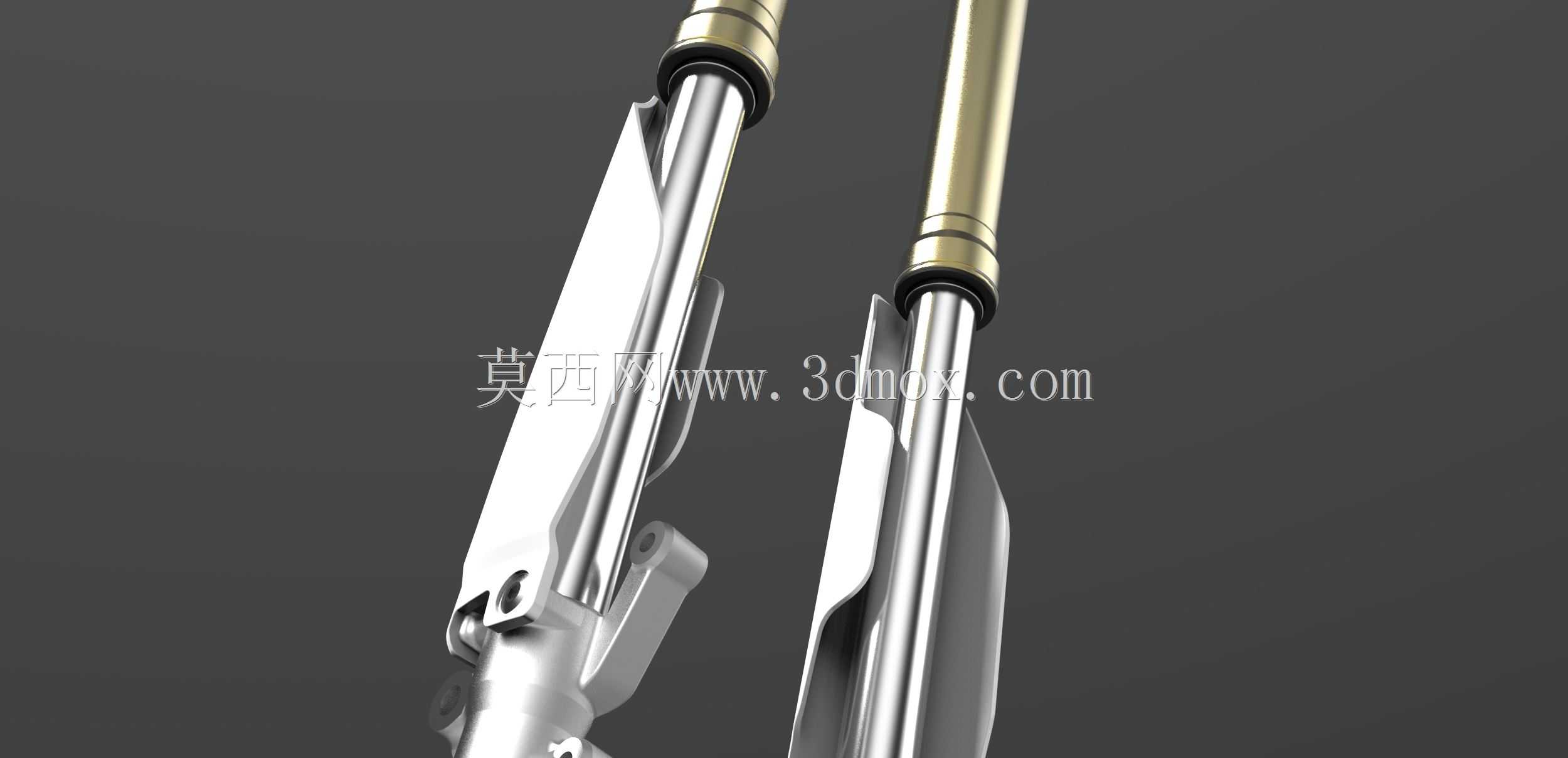

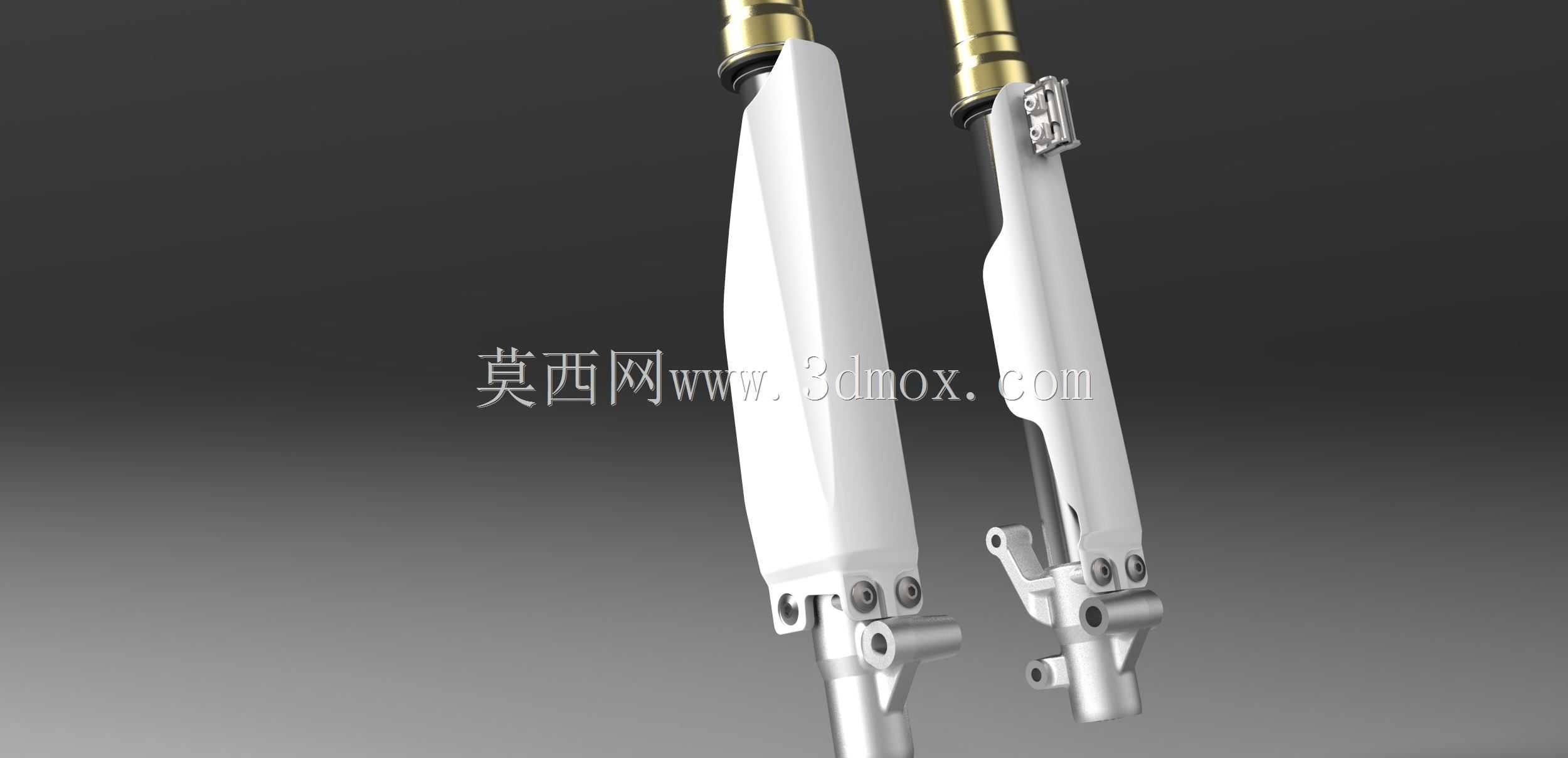

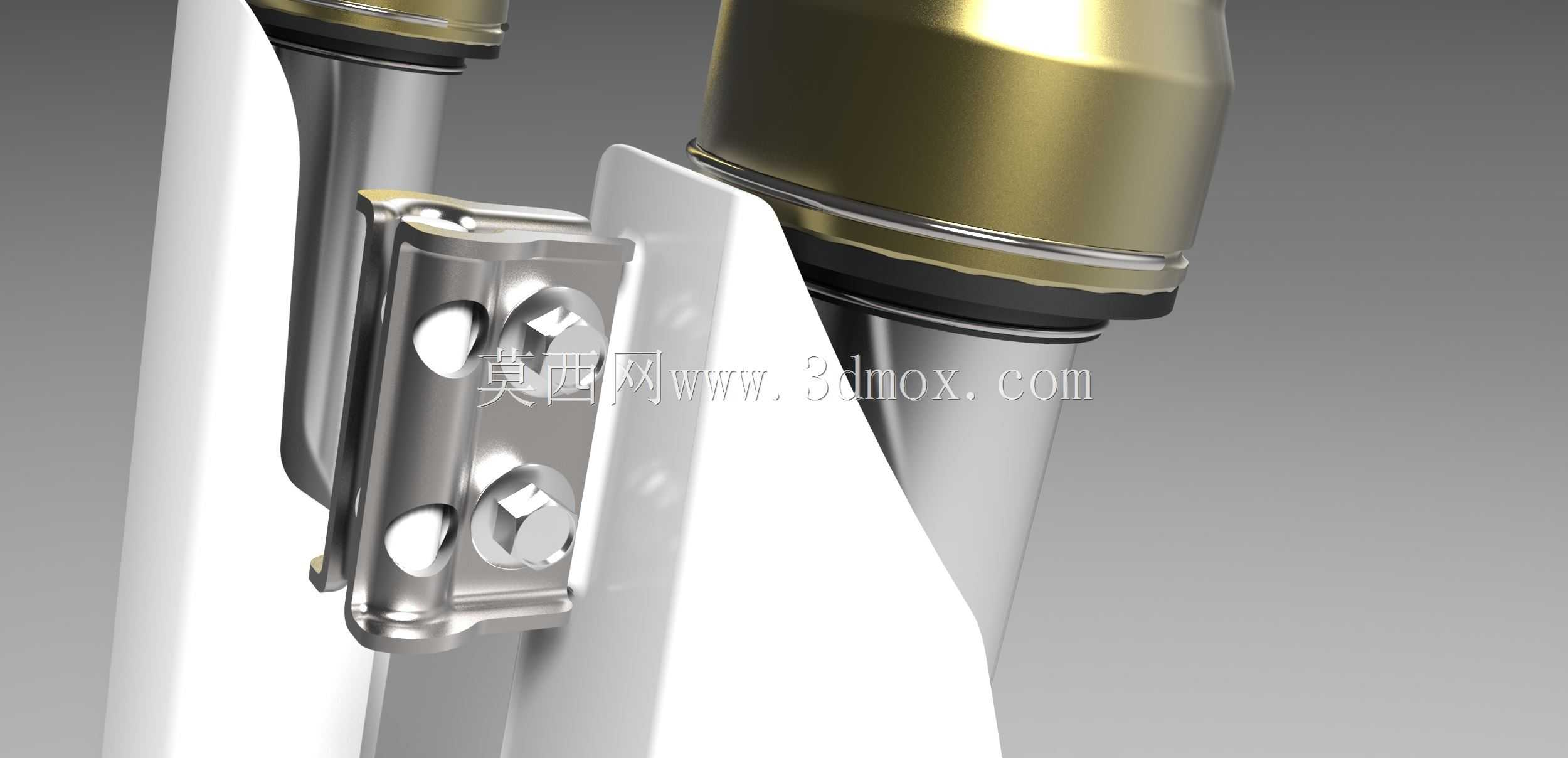

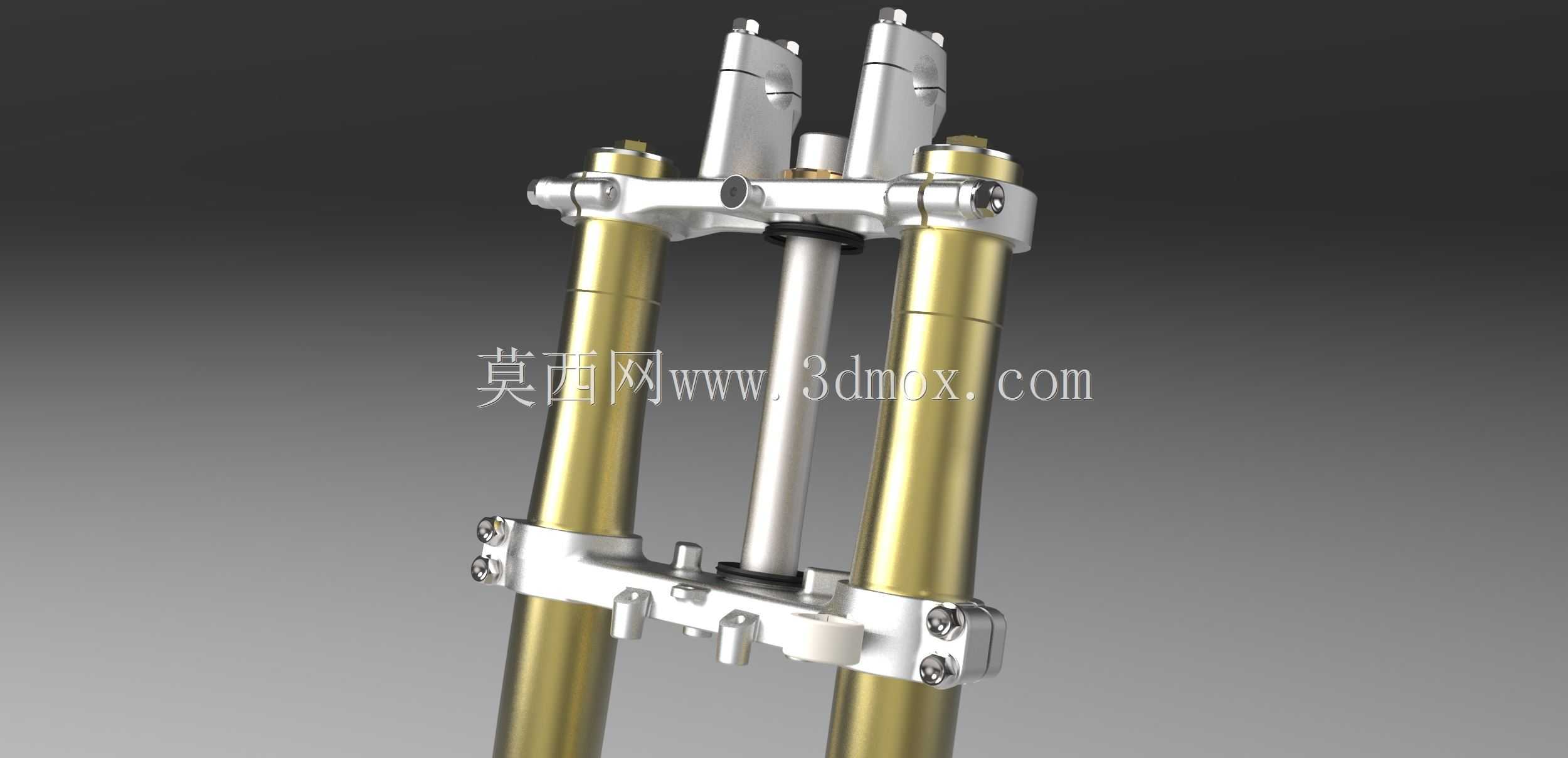

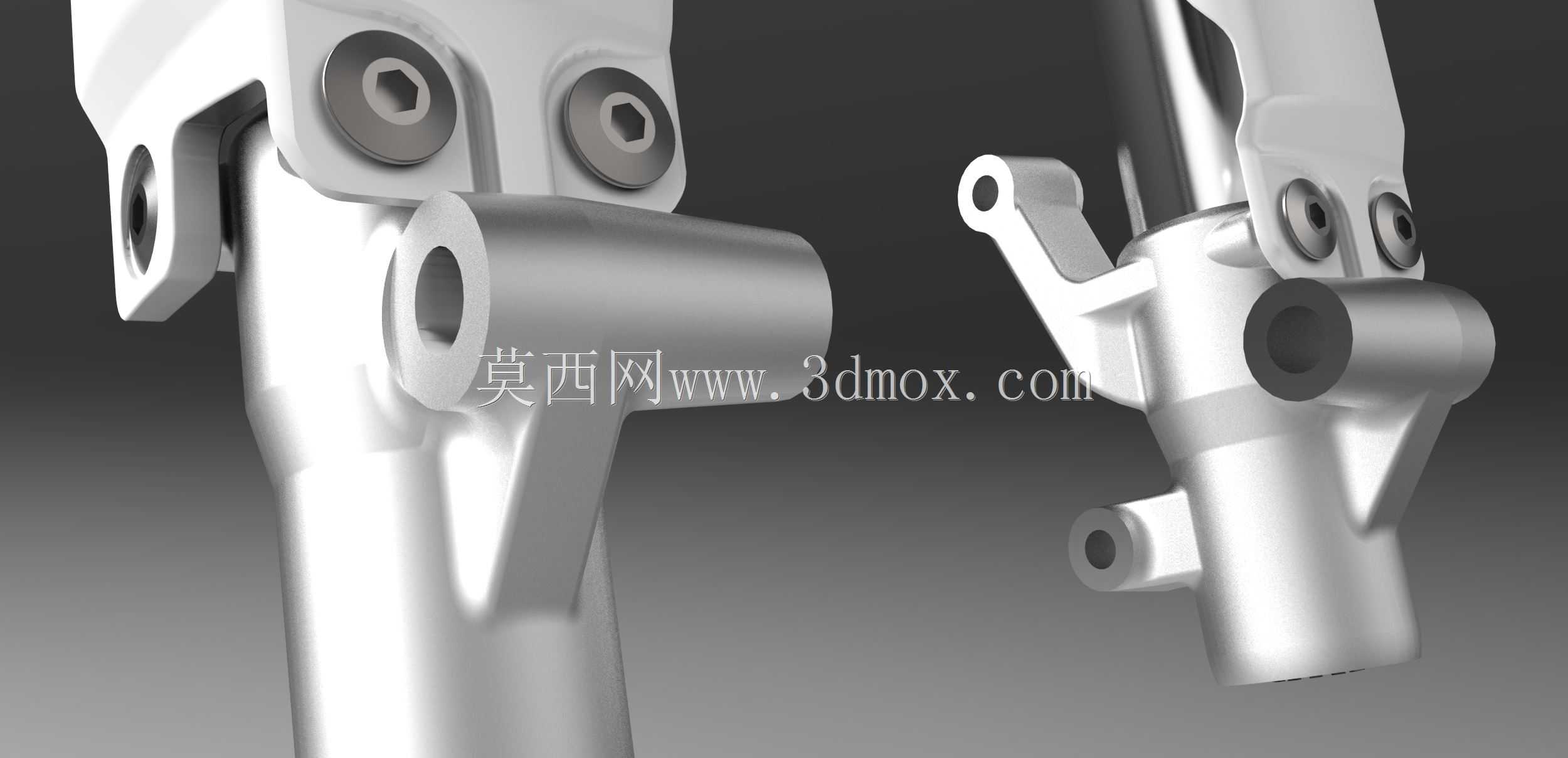

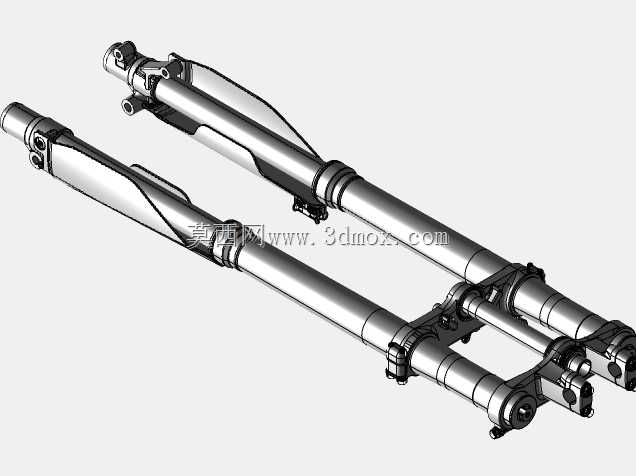

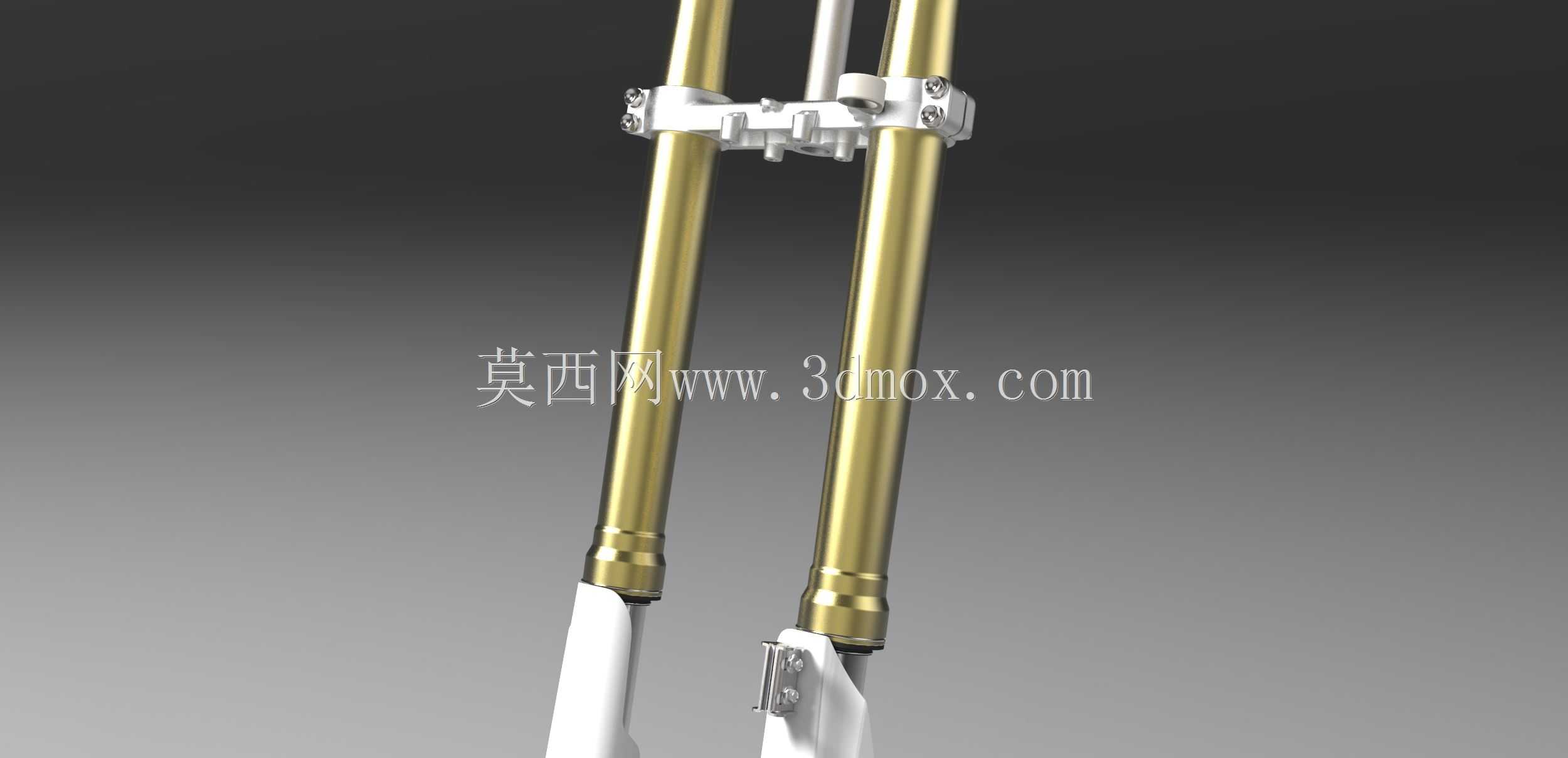

该部件作为两轮越野摩托行走系统的核心承载构件，主要应用于非铺装路面骑行场景下的前轮承载与转向传导作业，在日常通勤、林道穿越、场地竞技等骑行场景中，承担着缓冲路面冲击、传递转向力矩、固定前轮安装位的核心作用，是保障骑行操控稳定性与行驶安全性的关键结构件。从功能特性来看，该构件采用双筒式对称布局，两根竖向主承力筒为核心承载结构，上部通过联板构件实现与车架转向柱的刚性连接，下部预留前轮轴安装位，可直接匹配对应规格的越野摩托前轮总成，筒身集成的阻尼与弹性结构可过滤路面颠簸带来的竖向冲击，同时侧向刚性设计可抵消过弯时的侧向载荷，避免转向过程中出现结构形变导致的操控虚位。在设计思路上，该结构充分考虑越野场景的受力特性，主承力筒采用变径设计，上部靠近联板位置管径更大，可强化转向力矩传递时的抗扭性能，下部靠近轮轴位置做轻量化收窄处理，降低簧下质量提升减震响应速度；上下联板的连接点位采用同轴度公差严格控制的安装孔设计，保证两根减震筒安装后平行度误差处于合理区间，避免伸缩过程中出现卡滞问题；下部叉脚位置预留了刹车卡钳、里程表齿轮的安装接口，无需额外改装即可适配配套的行走与制动附件，同时叉脚外侧做了加厚防护设计，可抵御飞石撞击、侧滑剐蹭带来的结构损伤。从安装边界来看，上部联板的安装孔位间距、转向柱配合孔径完全适配对应车型的车架转向系统，无需对车架进行打孔、焊接等改装作业即可直接装配；下部轮轴安装孔的同轴度、孔径尺寸匹配对应规格的前轮轴与轴承组件，安装后前轮转动无偏摆，刹车盘与卡钳的配合间隙处于标准范围；整体结构的竖向行程、压缩极限尺寸经过匹配校核，最大压缩状态下不会与车架、挡泥板等周边部件发生运动干涉，伸长极限状态下不会出现减震筒脱出的风险，完全满足越野骑行过程中大行程减震的动作需求。
