径向连接式干型压力测量仪表结构设计

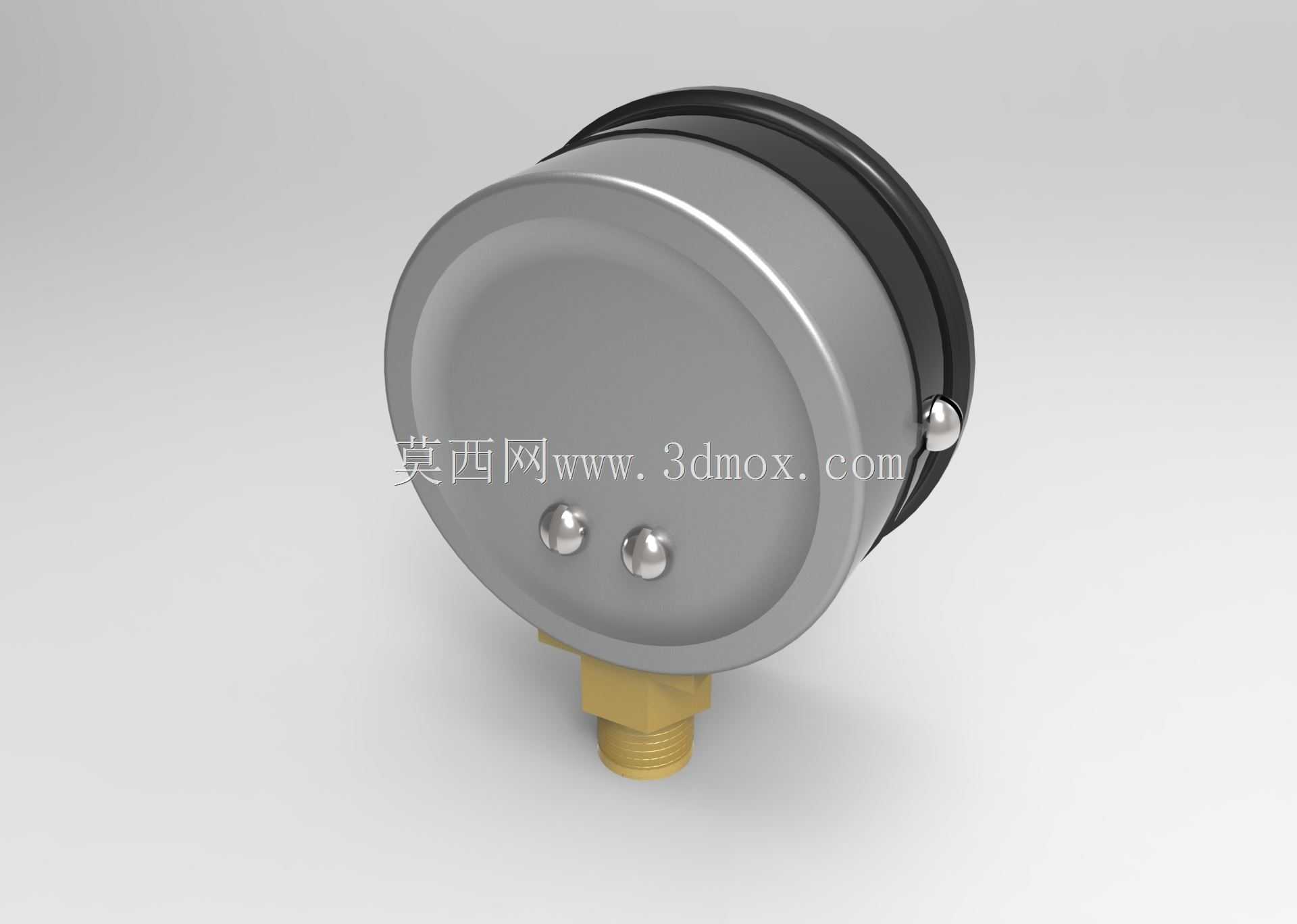

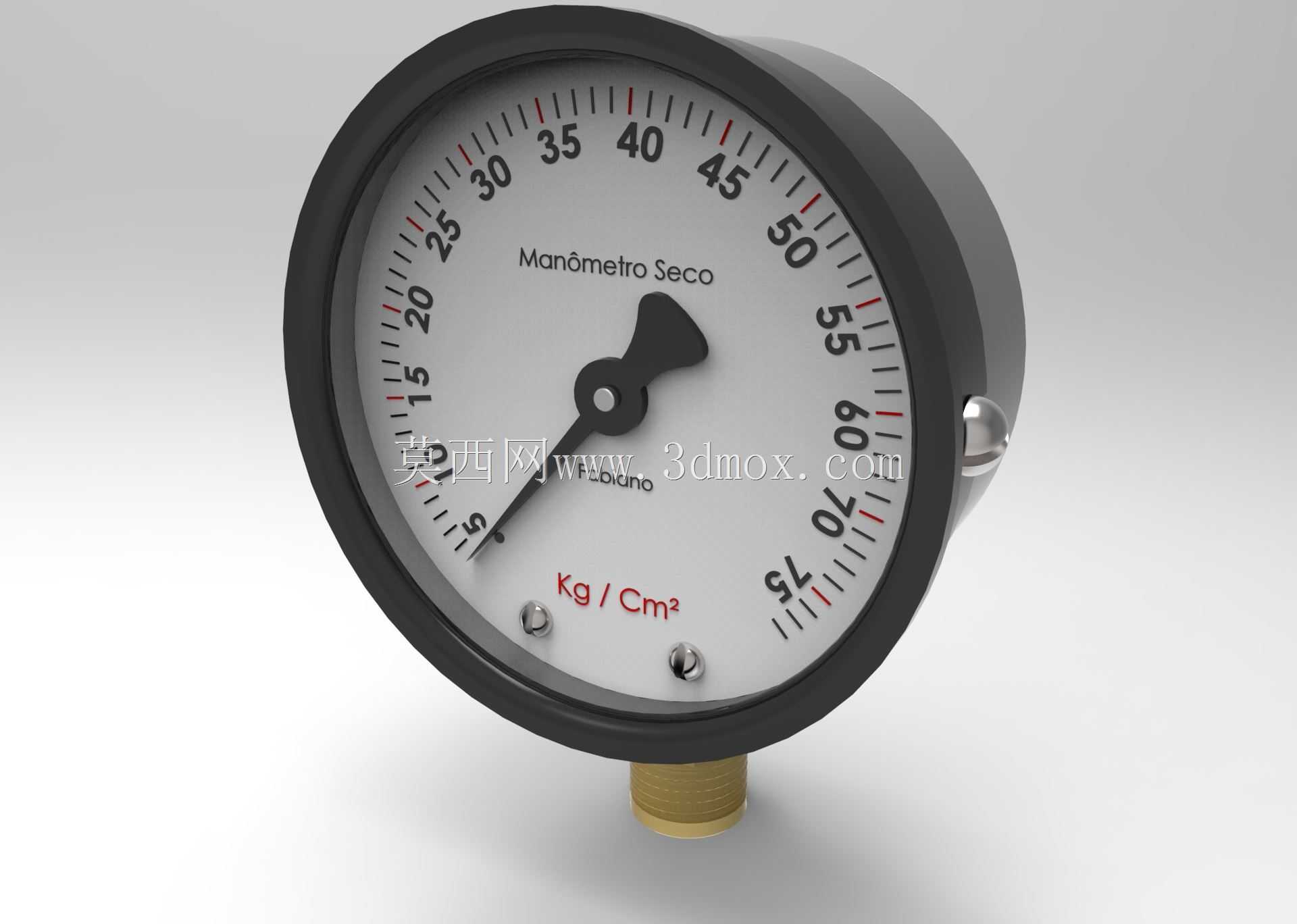

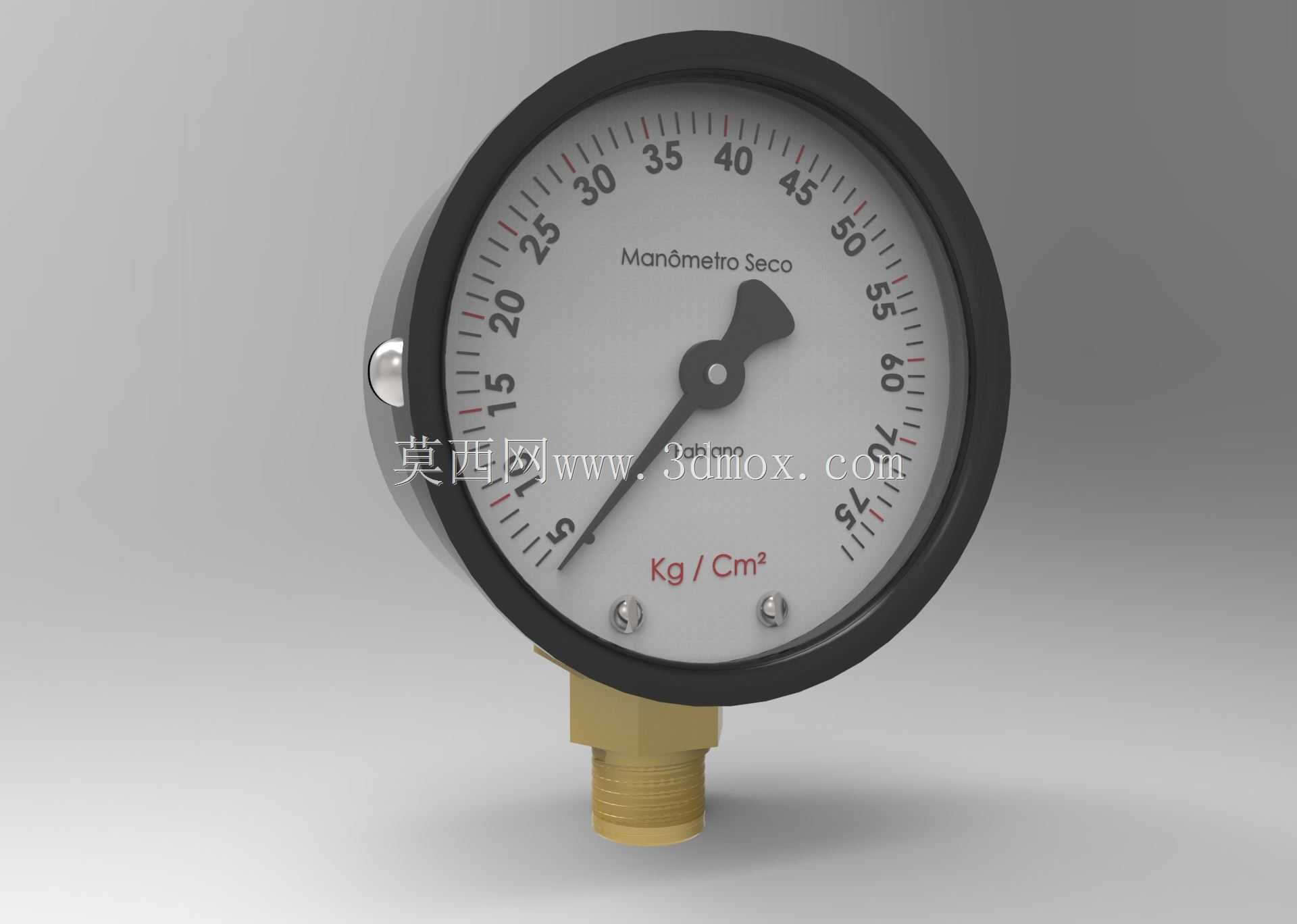

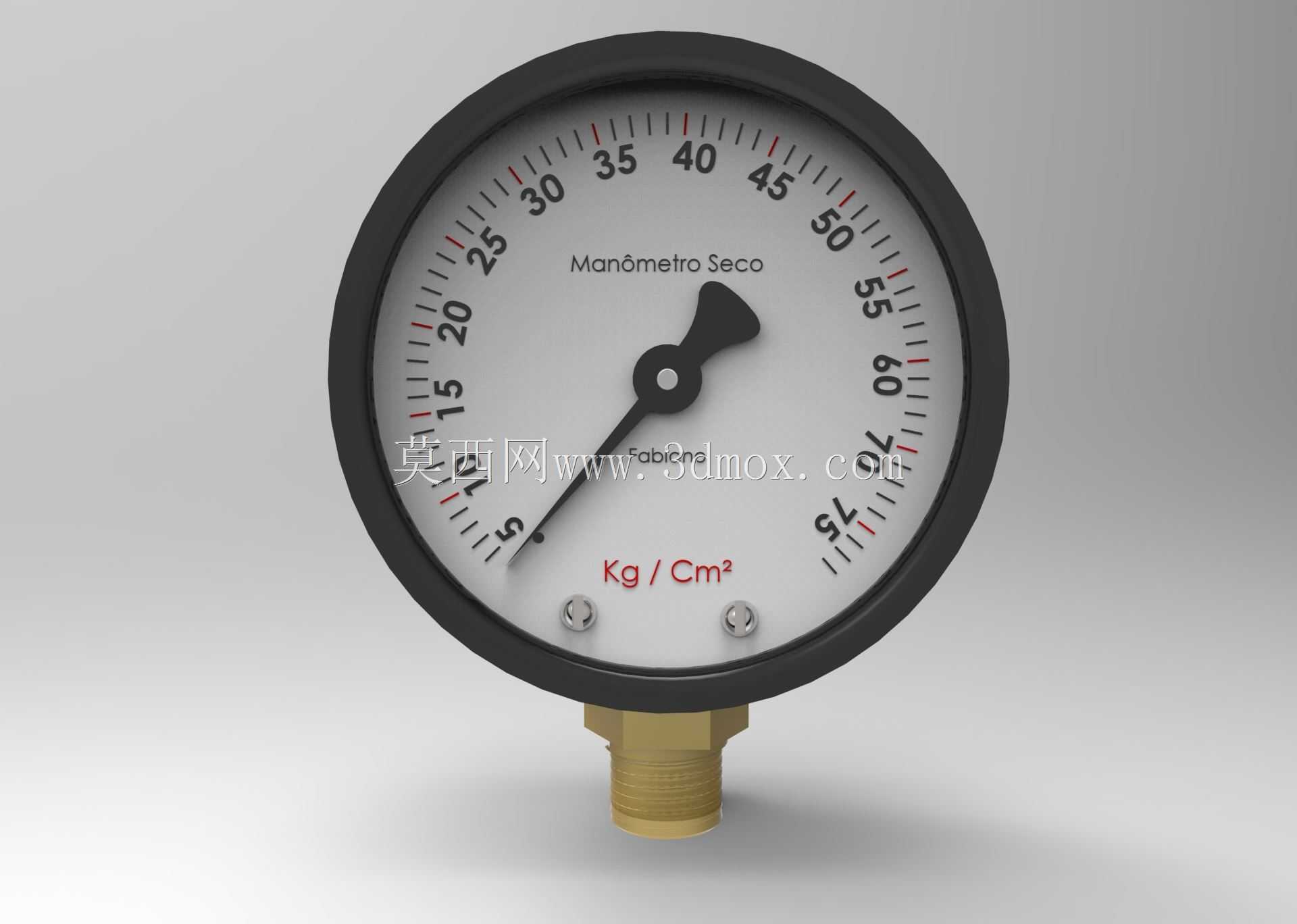

这款压力测量仪表是工业流体系统中常用的就地压力指示部件，主要应用于供水供气系统、小型液压站、工业锅炉辅机、气动设备回路等场景，能够在无外接供电的工况下，直观反馈管路内部的流体压力数值，帮助现场运维人员快速判断系统运行压力是否处于正常区间，避免超压引发的管路泄漏、设备损坏等安全隐患。产品采用干型表结构设计，表壳内部无填充阻尼油，整体结构更为轻量化，适合安装在无剧烈振动、环境温度处于常规室温区间的室内或防护型工业场景，日常维护无需考虑密封油液泄漏更换的问题，长期使用的运维成本更低。功能层面，该表测量量程覆盖0至75千克每平方厘米的压力区间，表盘采用双刻度线设计，长刻度对应整数值压力点位，短刻度做细分读数标识，搭配黑色三角造型指针，读数时指针与刻度线对位清晰，即使在光线一般的车间环境下也能快速识别压力数值，表盘下方的两个固定铆钉既承担了表盘与内部机芯的定位作用，也在视觉上平衡了表盘布局，避免读数区域视觉重心偏移。设计思路上，整体采用经典的径向安装布局，测压接口从表壳底部垂直引出，与表盘平面呈90度夹角，适合直接安装在垂直走向的管路侧壁上，安装后表盘正对操作人员站立方向，无需额外调整角度即可完成读数。表壳采用圆形全包覆结构，黑色硬质外壳能够抵御日常的轻微磕碰，边缘做圆弧过渡处理，避免安装维护时尖锐边角划伤操作人员。安装边界方面，底部外螺纹接口采用标准管螺纹规格，能够直接匹配工业常规的管路内螺纹接口，无需额外定制转接头；表壳整体厚度控制在适配常规仪表安装空间的范围内，即使在管路排布较为密集的设备内部，也能预留出足够的读数操作空间，不会被周边管路部件遮挡表盘视线。
