卧式多级离心泵结构三维设计

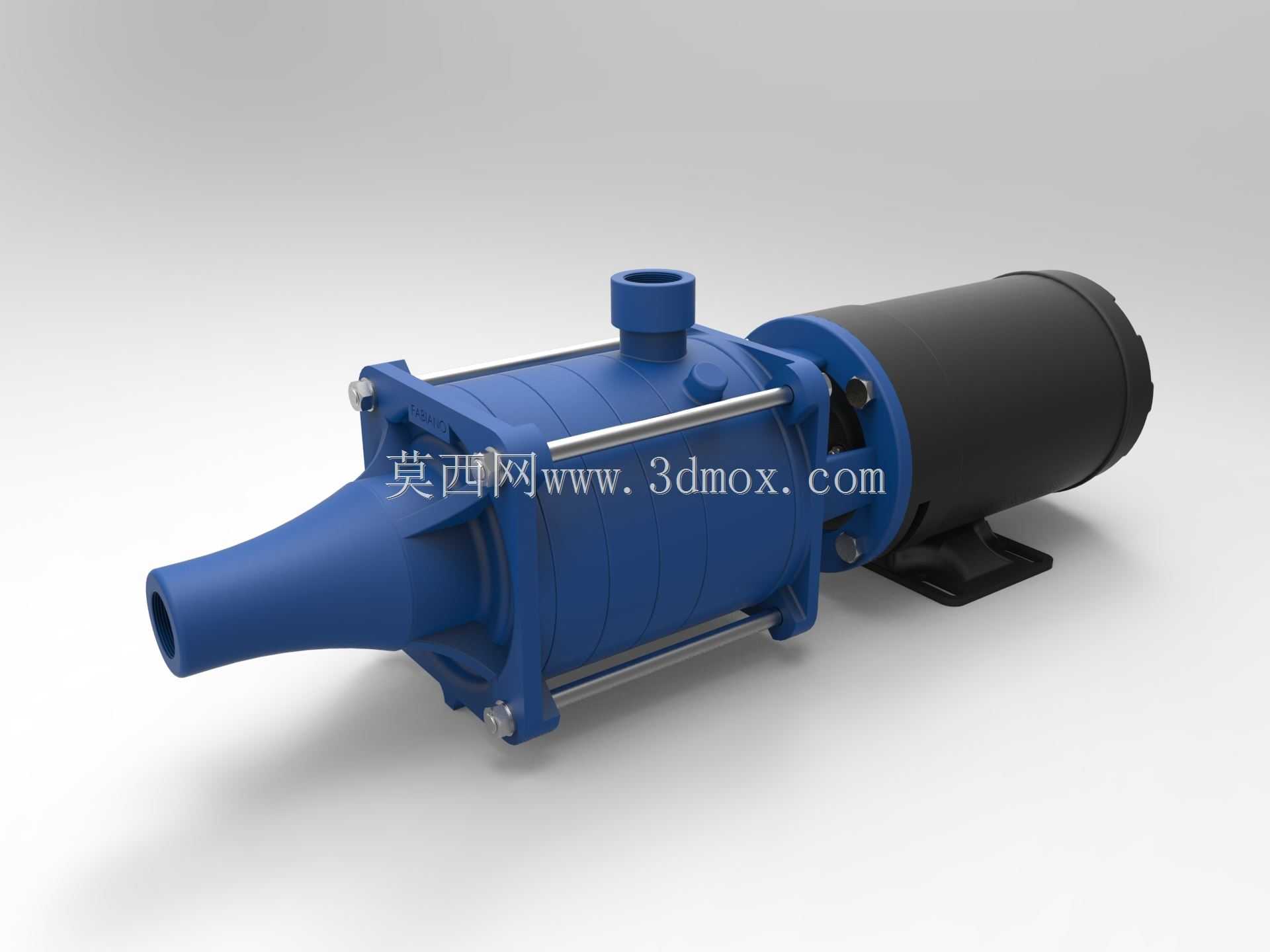

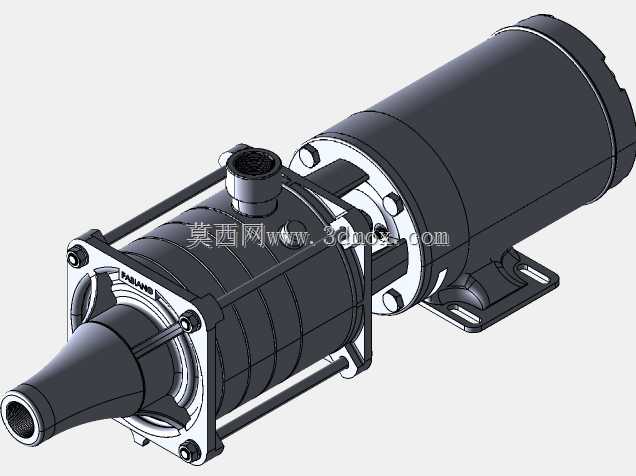

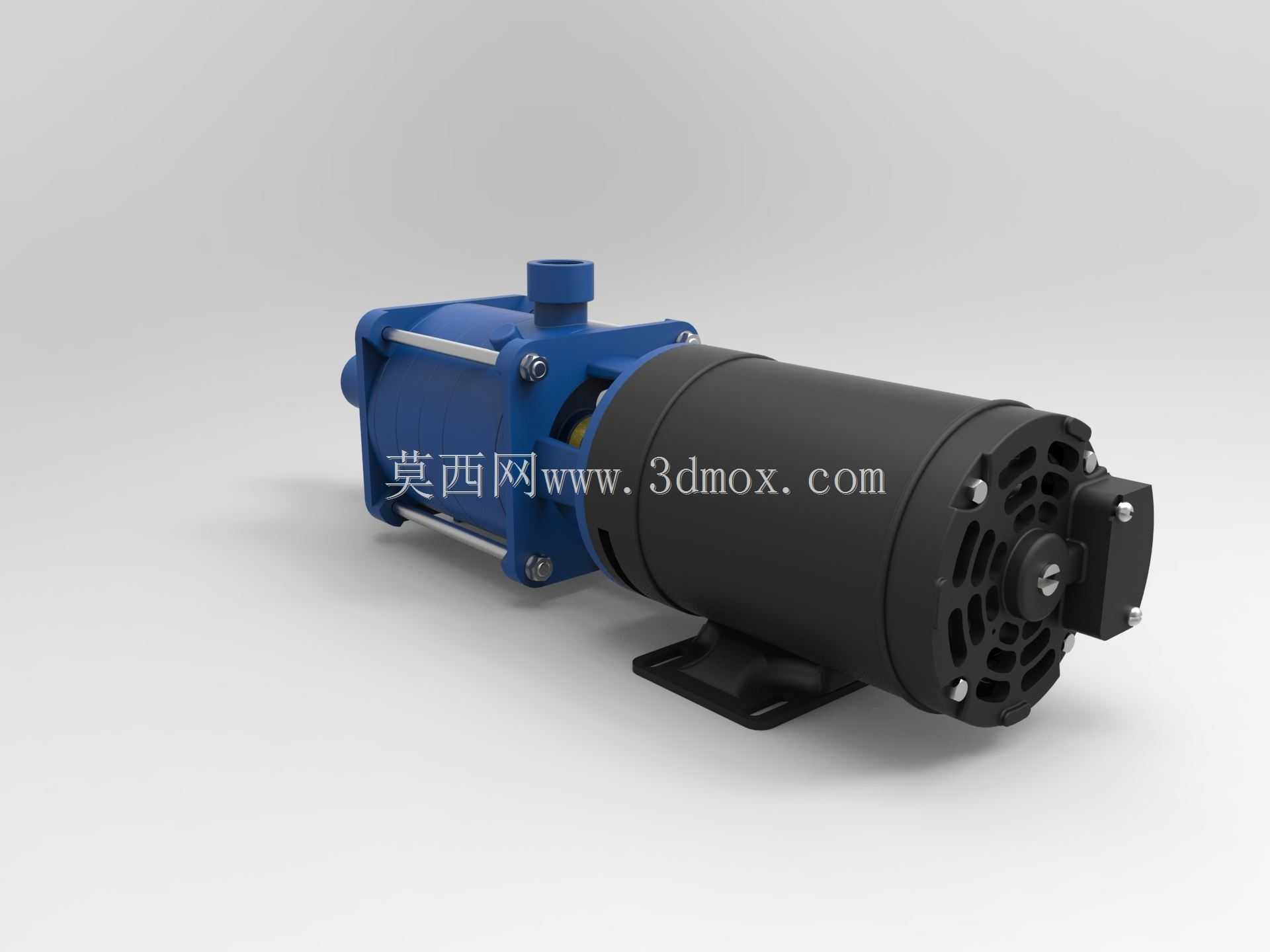

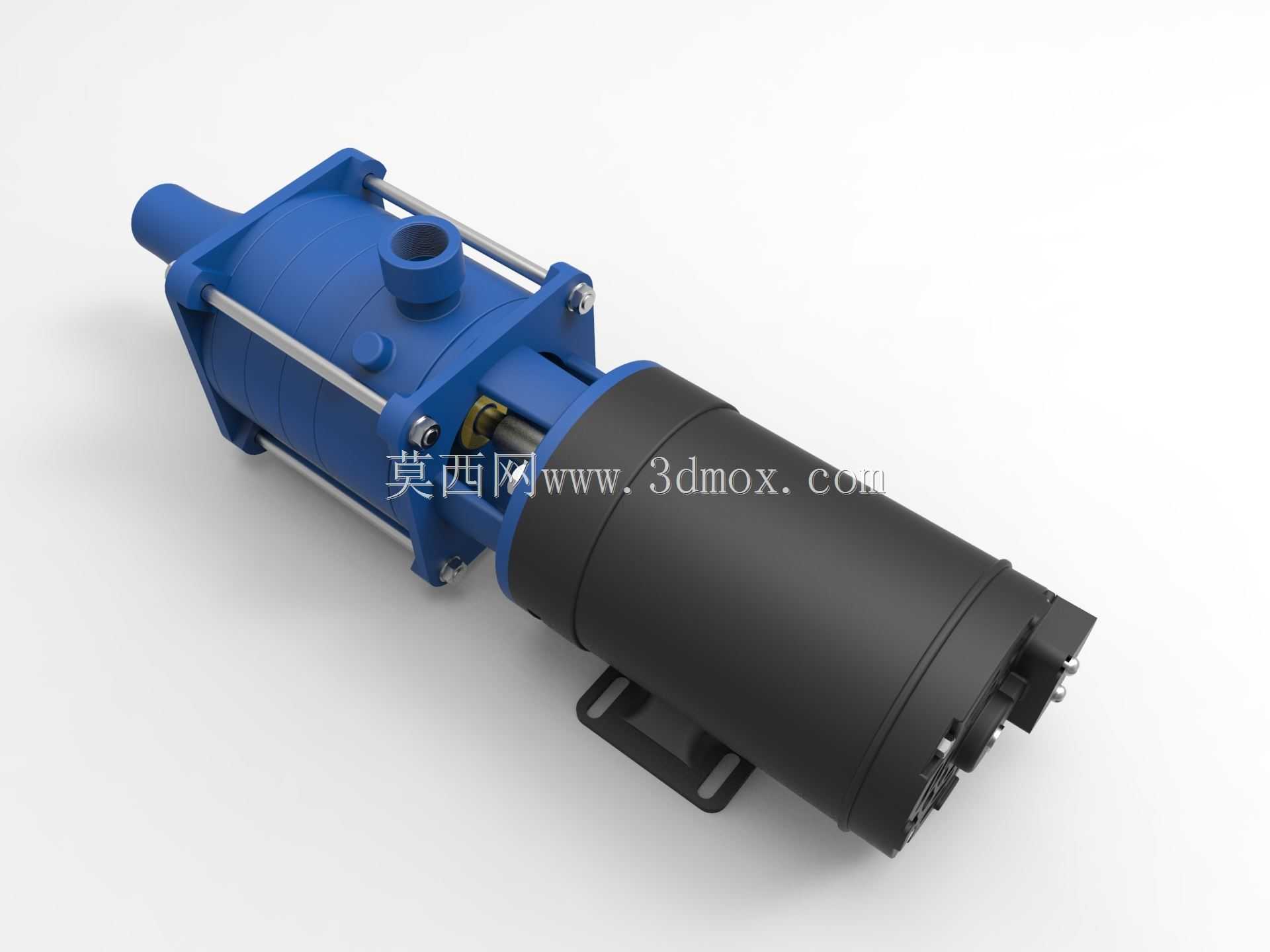

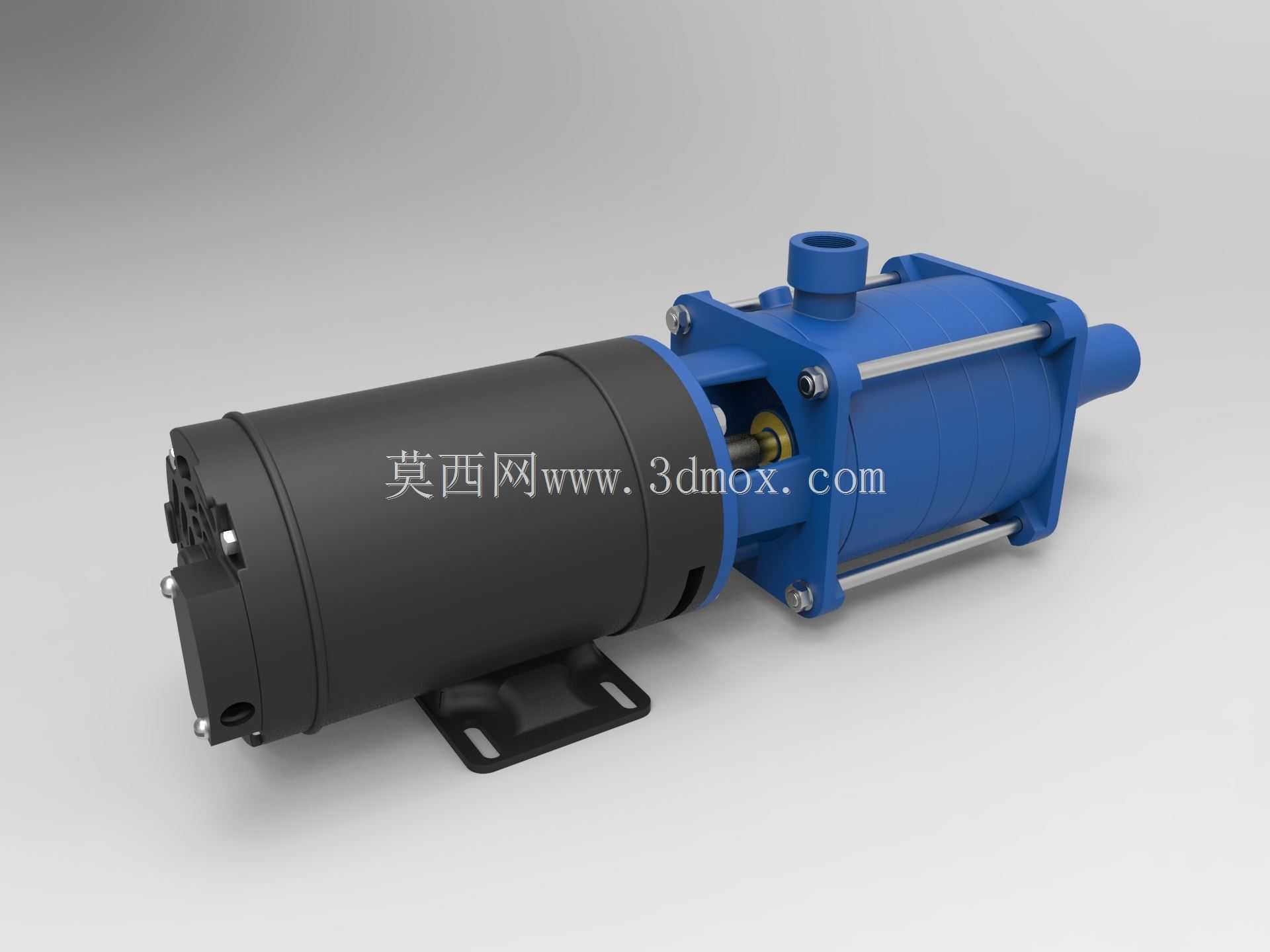

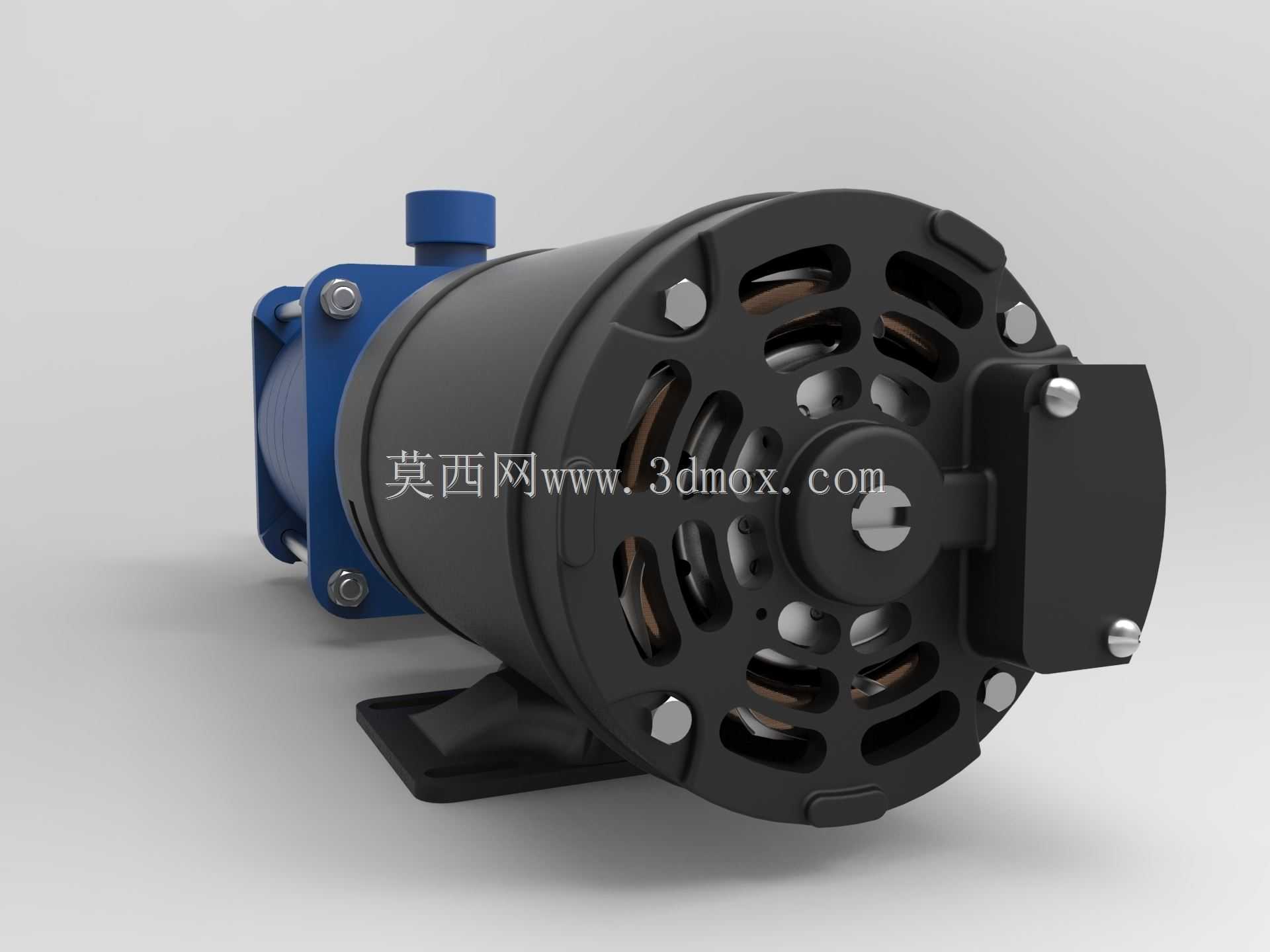

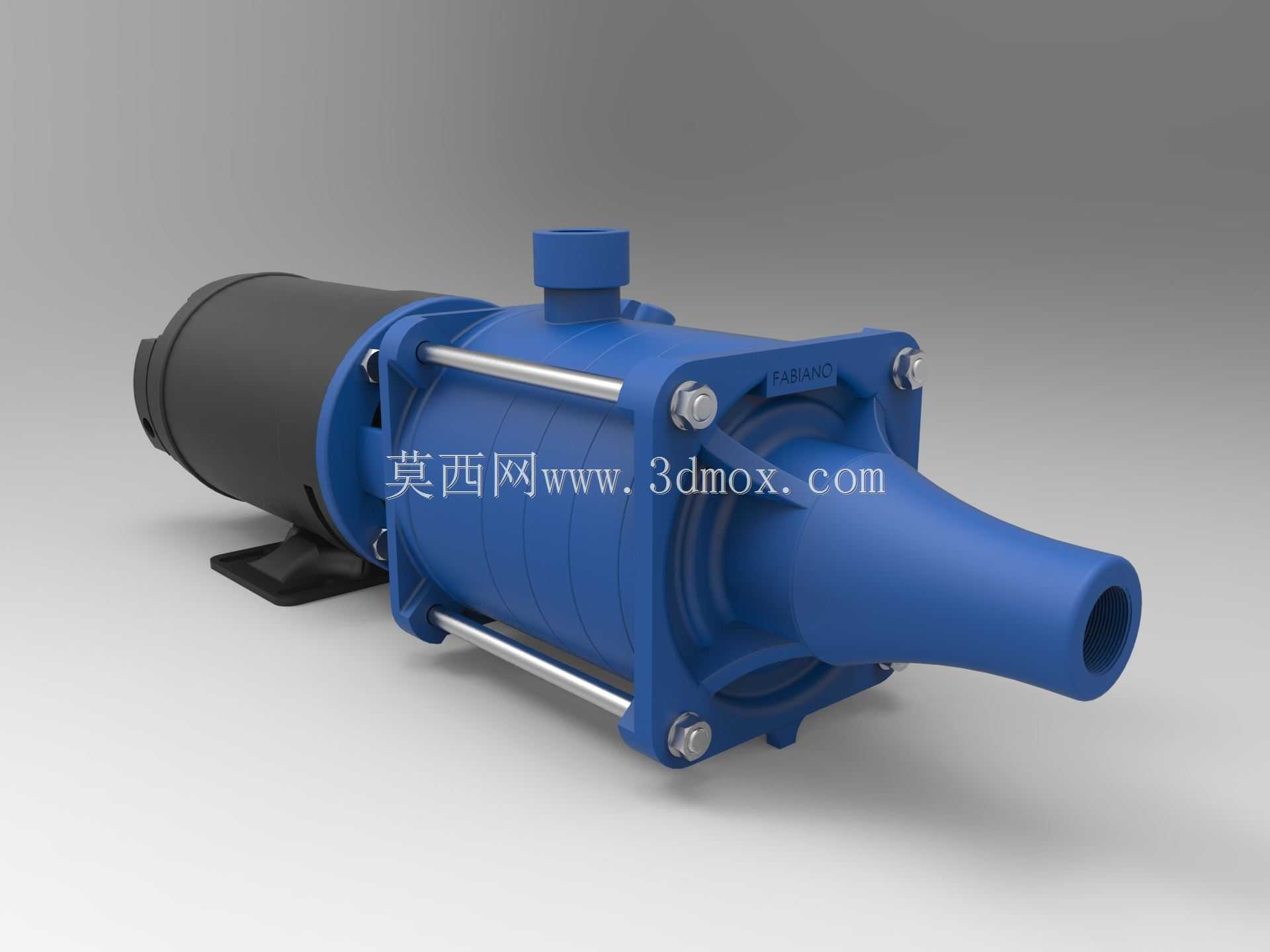

这款卧式多级离心泵的三维结构设计，首先围绕民用建筑供水、工业循环水输送、小型农田灌溉这类常见工况展开，在建模阶段就充分考虑了不同场景下的安装适配性。泵体过流段采用分段式蓝色工程塑料壳体结构，通过四根对称布置的金属拉杆完成轴向锁紧，这种结构既可以保证各级叶轮腔的同轴度精度，也能在后期维护时快速拆解更换密封件或者叶轮，不需要整体报废泵体。进水端采用锥状渐缩接口设计，能够在流体进入叶轮腔前提前完成流道收束，降低入口处的紊流损失，提升泵组的汽蚀余量表现，适配低水位取水的工况需求。顶部的排气接口可以在泵组初次充水时快速排净腔体内的空气，避免启动时出现气缚现象，保障泵组启动成功率。动力端采用卧式安装的黑色电机直联结构，省去了传统联轴器连接的对中调整步骤，安装时只需要将泵组底座通过螺栓固定在混凝土基础或者设备机架上即可，底座的安装孔位预留了足够的调整间隙，能够适配不同规格的安装螺栓，也能抵消小范围的基础平面度误差。建模过程中对各级叶轮的导叶流道做了连续曲面拟合，保证流体从一级叶轮导出后可以平顺进入下一级叶轮入口，减少级间的水力冲击，这部分的曲面建模需要严格控制导叶的出口角度与叶轮入口角度的匹配度，避免出现流道突变造成的能量损失。泵体的密封结构采用内置式机械密封设计，密封腔的尺寸预留了标准件的安装空间，后期更换密封件时不需要拆解泵体的过流段，只需要分离电机与泵体连接段即可完成操作。进出口的接口尺寸采用通用的管螺纹标准，能够直接对接现有管路系统的标准管件，不需要额外定制转换接头。整体结构的重心落在底座的支撑范围内，卧式布置的方式让泵组运行时的振动可以通过底座均匀传递到安装基础，不需要额外加装复杂的减震支架，在小型供水设备配套、冷却循环系统集成这类场景下，能够有效减少安装空间占用，降低集成设计的难度。建模时还对泵体的外轮廓做了圆角过渡处理，既可以避免安装过程中尖锐棱角造成的磕碰损伤，也能减少壳体的应力集中点，提升塑料壳体的承压能力。
