Y型1寸接口叠片式管路过滤装置

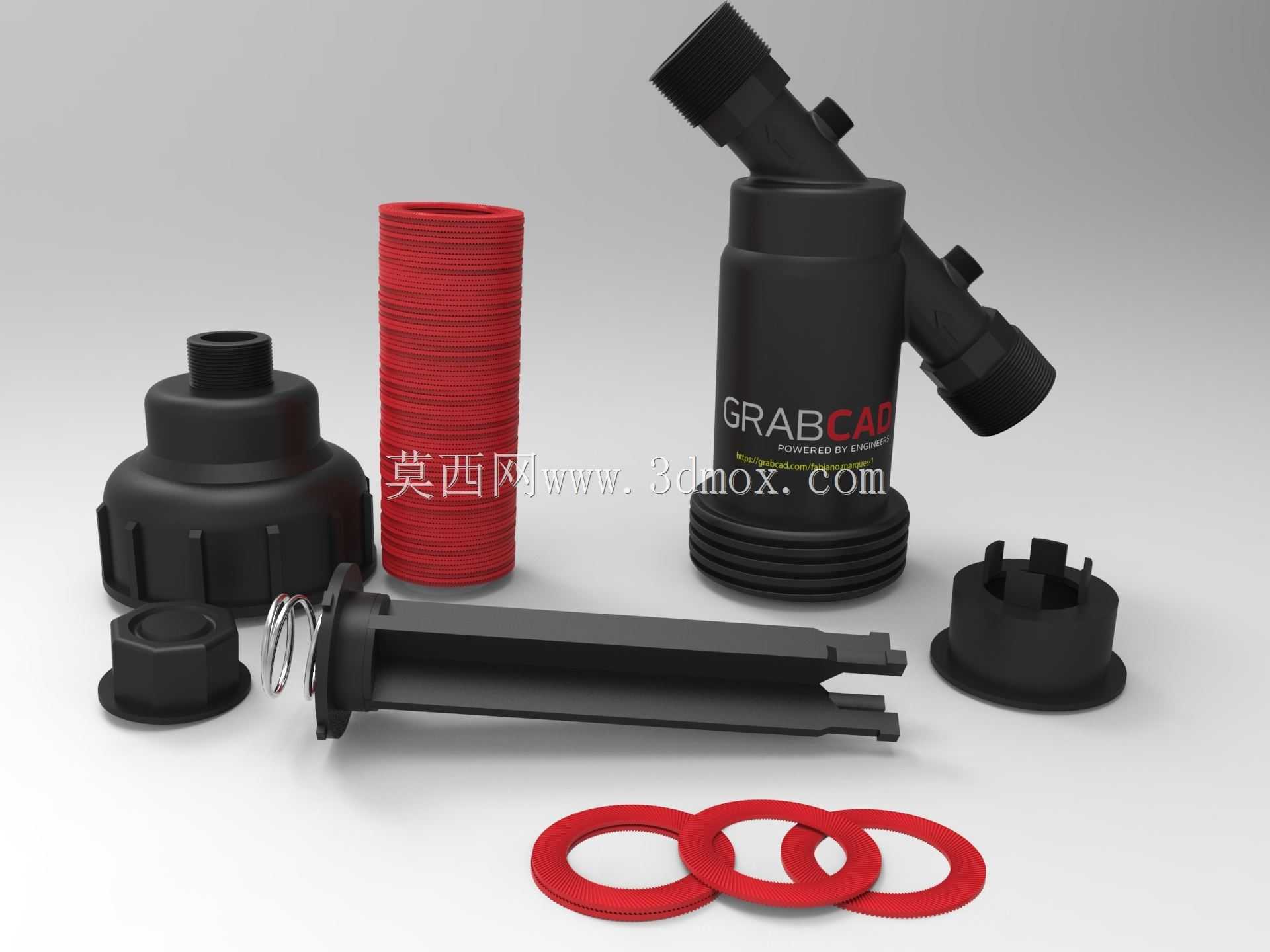

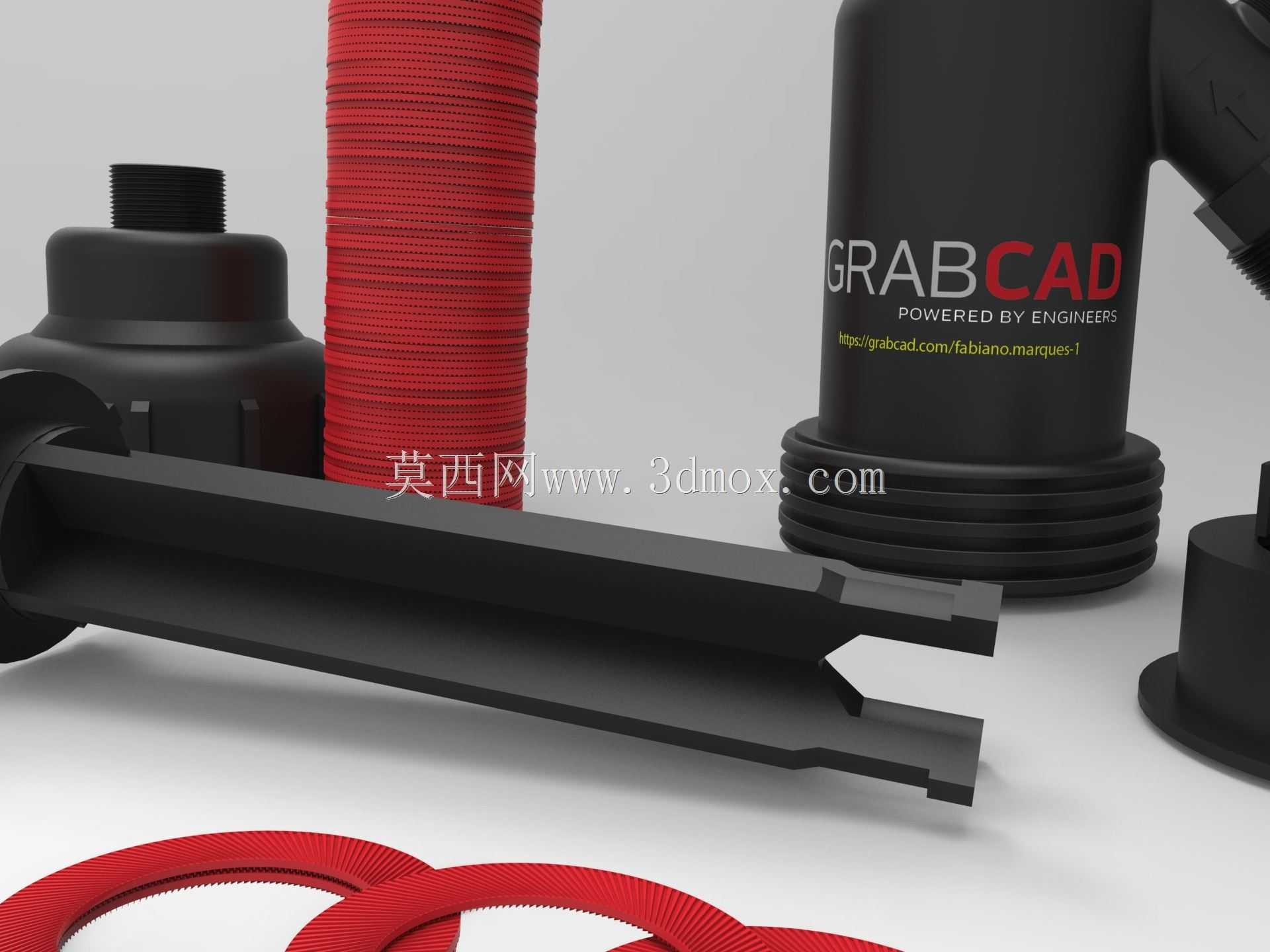

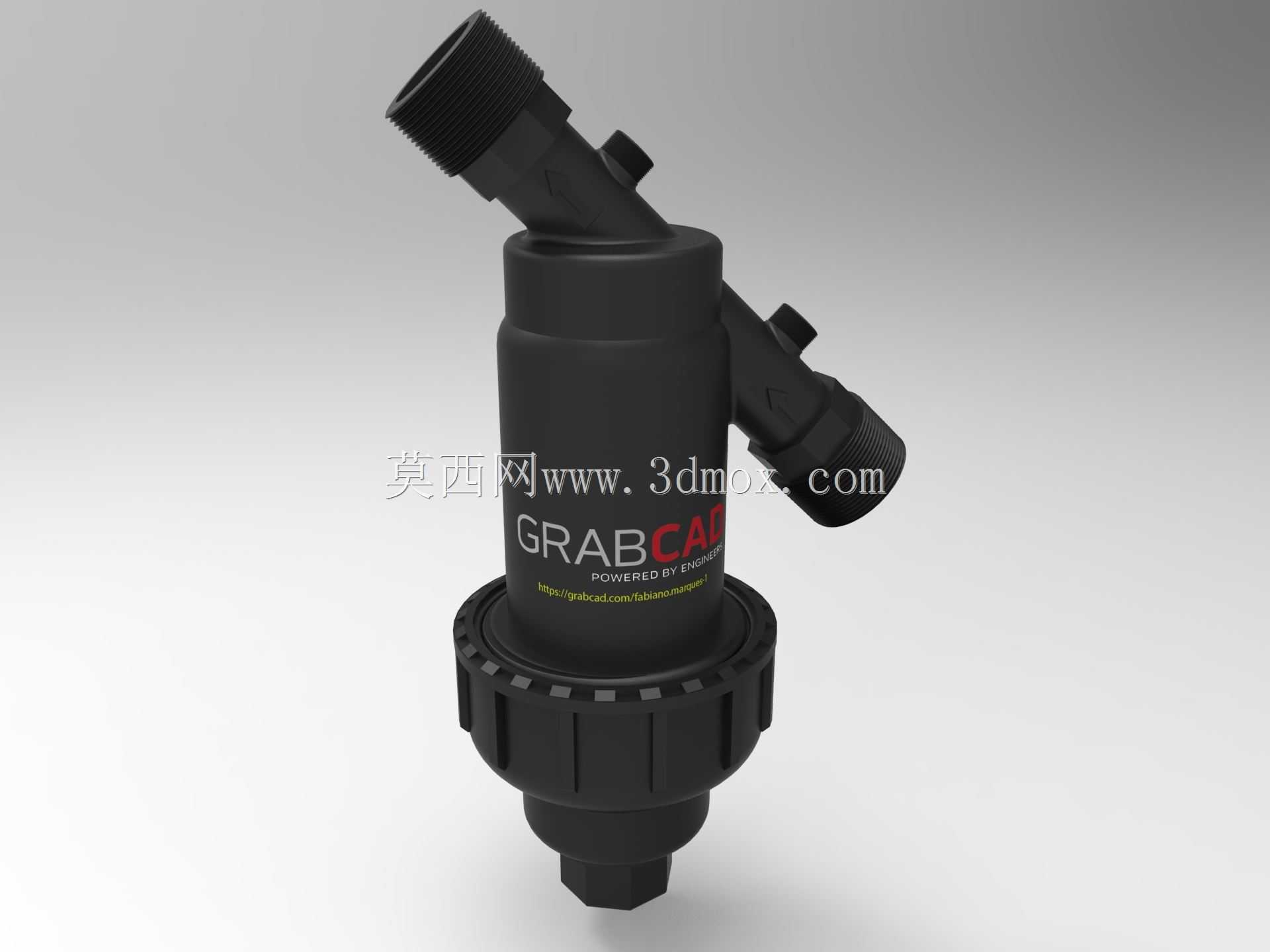

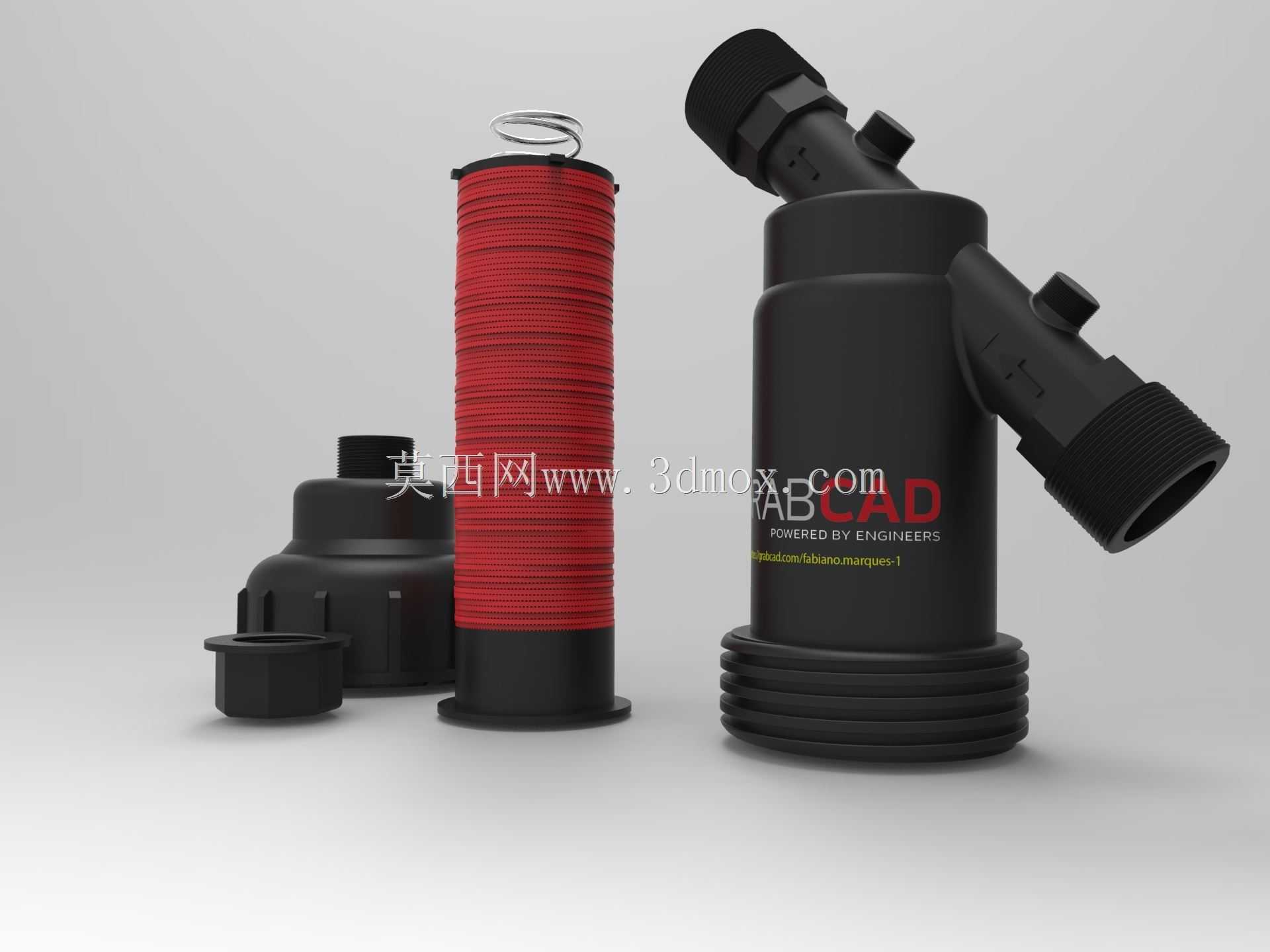

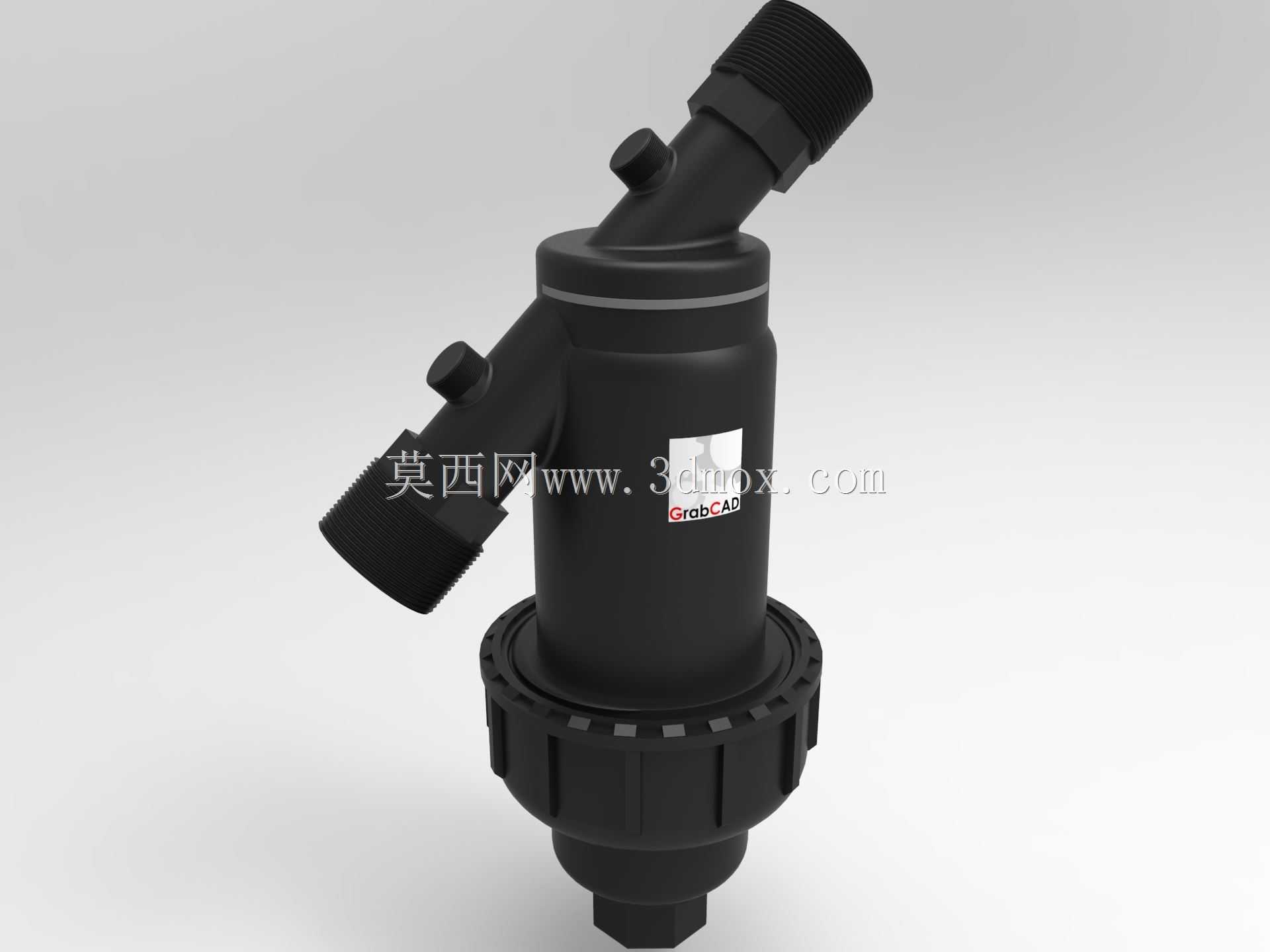

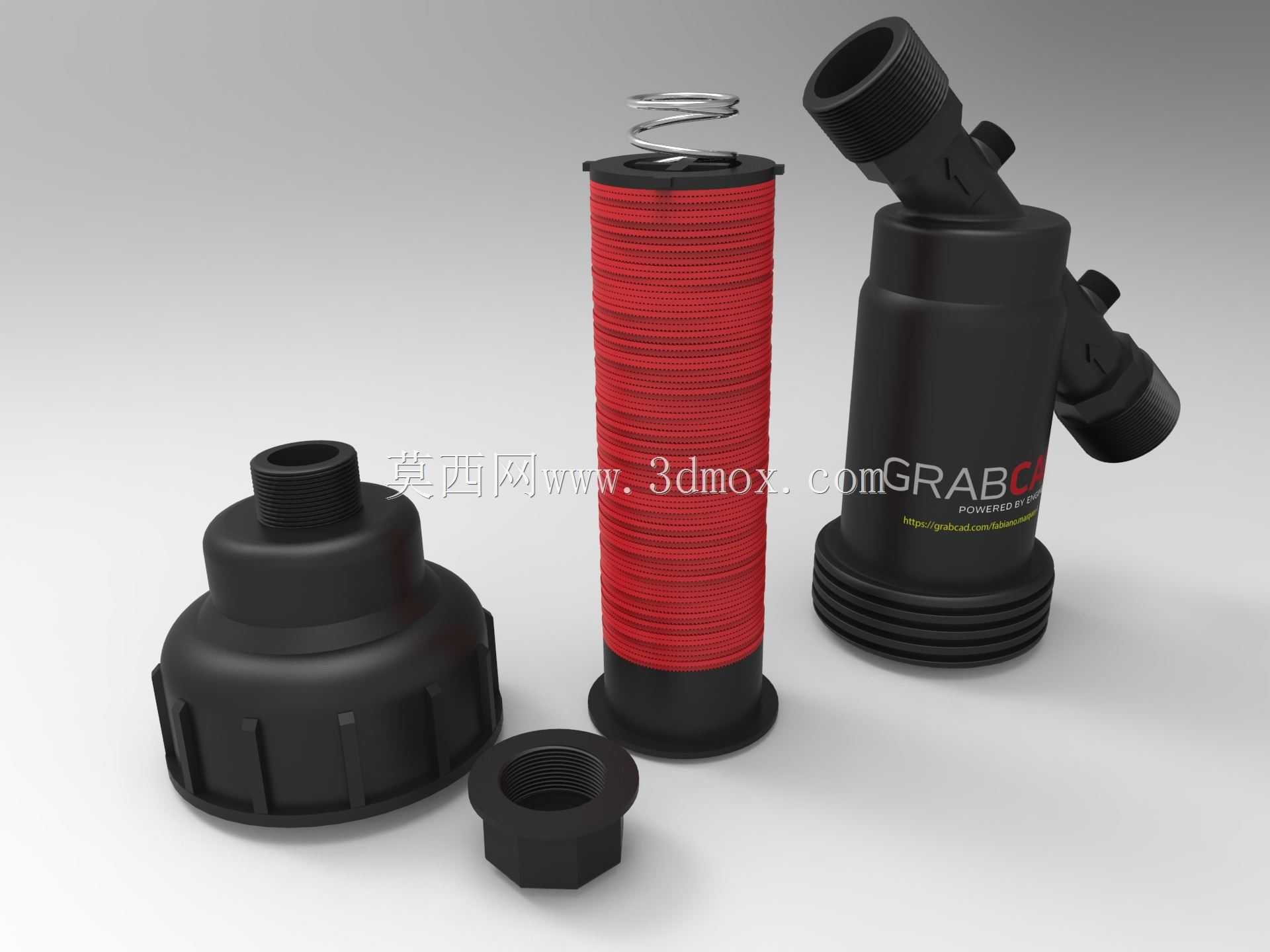

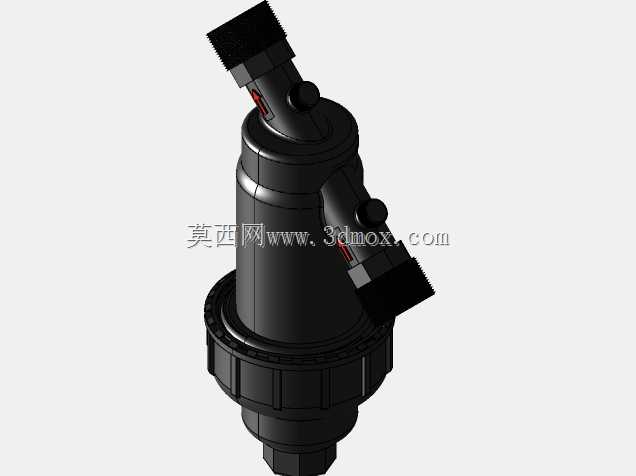

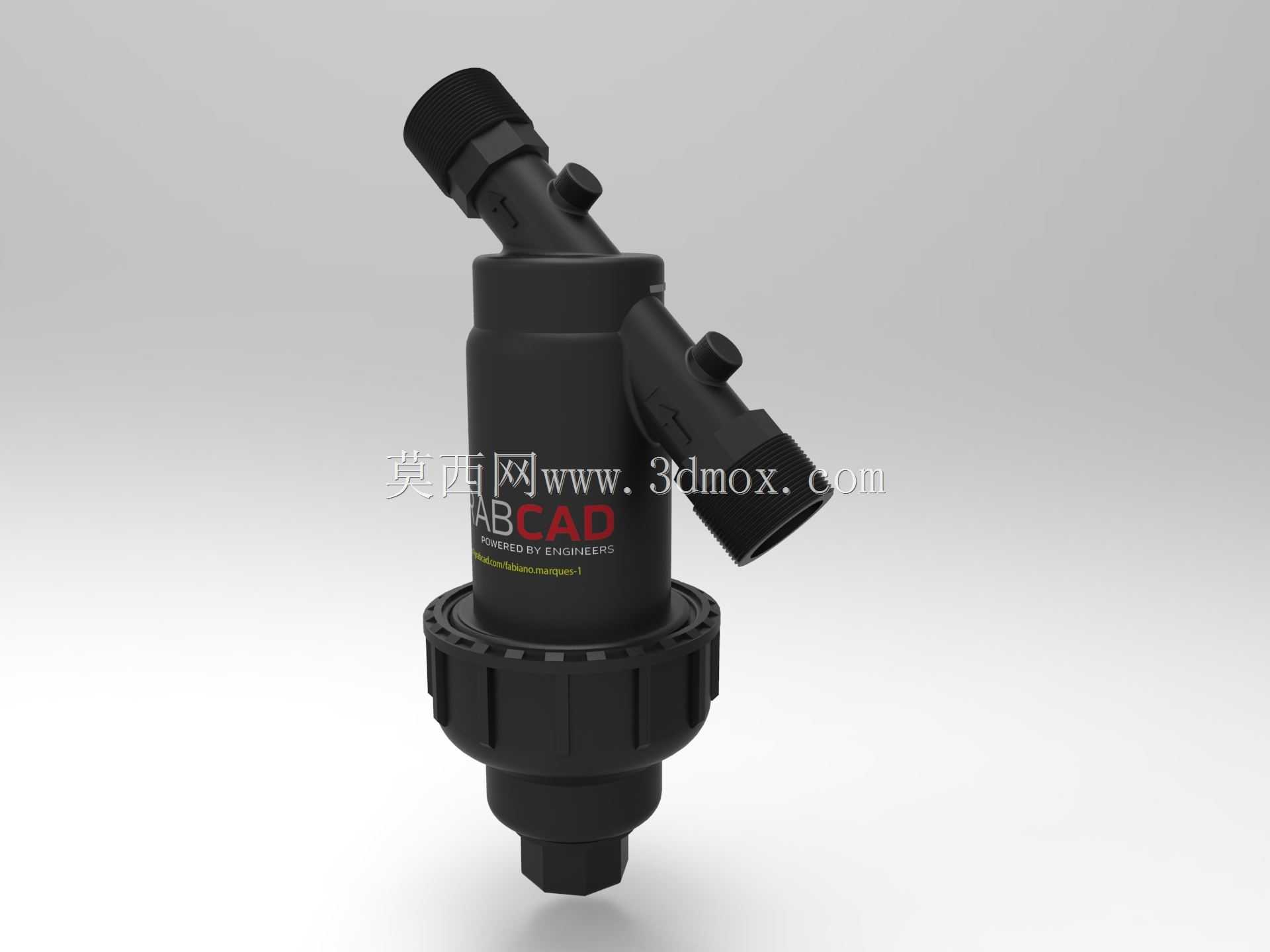

这款Y型结构的管路过滤装置，主要应用于农业灌溉、小型工业循环水、园林喷灌、家庭净水前置、小型暖通循环管路等场景，核心作用是拦截流体中的固体颗粒杂质，避免下游的喷头、阀门、水泵、精密仪表等部件被杂质堵塞或磨损，延长整套管路系统的无故障运行周期。从实际使用场景来看，这类过滤装置常安装在管路的进水端关键节点，比如滴灌系统的支管前端、冷却塔循环水的回水段、小型加工设备的冷却水管路入口，适配公称通径1寸的外螺纹管路连接，整体安装边界紧凑，主体竖向安装时总高度约220mm，侧向斜向的进水接口与竖向出水接口呈Y型夹角，安装时不需要预留过大的侧向操作空间，仅需在主体底部预留约50mm的排污操作空间即可，适合管路排布紧凑的安装环境。在功能特性上，装置采用叠片式过滤结构，内部的叠片滤芯带有微米级的沟槽，流体通过时杂质被截留在叠片外侧，过滤精度稳定，同时底部带有快拆式排污端盖，不需要将整个装置从管路上拆下，仅需旋开底部端盖即可取出叠片进行冲洗，维护操作十分便捷；进出水接口处带有独立的小型控制阀接口，可外接压差检测装置或者排污旁通阀，方便用户实时监测过滤压降，判断滤芯堵塞状态。从设计思路来看，整体采用斜向Y型流道设计，相比直通式过滤器流道阻力更小，流体进入装置后沿斜向流道冲向滤芯表面，大颗粒杂质会在重力作用下自然沉降到装置底部的沉渣腔，减少滤芯的堵塞频率，延长单次清洗的使用周期；主体外壳采用增强工程塑料材质，兼顾耐压性能与耐腐蚀性，可适配弱酸弱碱的流体介质，外表面做了防滑筋条设计，安装旋紧时不需要额外的专用工具，徒手即可完成初步紧固，接口处的螺纹做了密封锥度设计，配合生料带即可实现可靠密封，避免管路渗漏。装置顶部的接口可适配自动排气阀或者压力表，满足不同管路系统的监测需求，整体结构没有多余的外露突出部件，安装后磕碰风险低，适合户外露天安装使用，可承受一定的水压波动，日常使用中不需要频繁维护，仅需根据压降情况定期冲洗滤芯即可，能有效降低管路系统的运维成本。
