1英寸PN16黄铜螺纹闸阀结构设计

这款手动黄铜闸阀主要应用于民用给排水、暖通空调管路、小型工业低压流体输送系统中，作为管路通断控制的核心部件，可实现对冷水、热水、非腐蚀性低压气体、中性流体介质的截断与导通操作，不适用于调节管路流量，长期处于半开状态易造成密封面冲蚀损坏。产品采用公称通径1英寸的内螺纹连接形式，公称压力等级为PN16，可适配常规1.6MPa工作压力下的管路系统，适用介质温度范围在-10℃到120℃之间，能够覆盖绝大多数民用建筑、小型商用场所的管路使用需求。

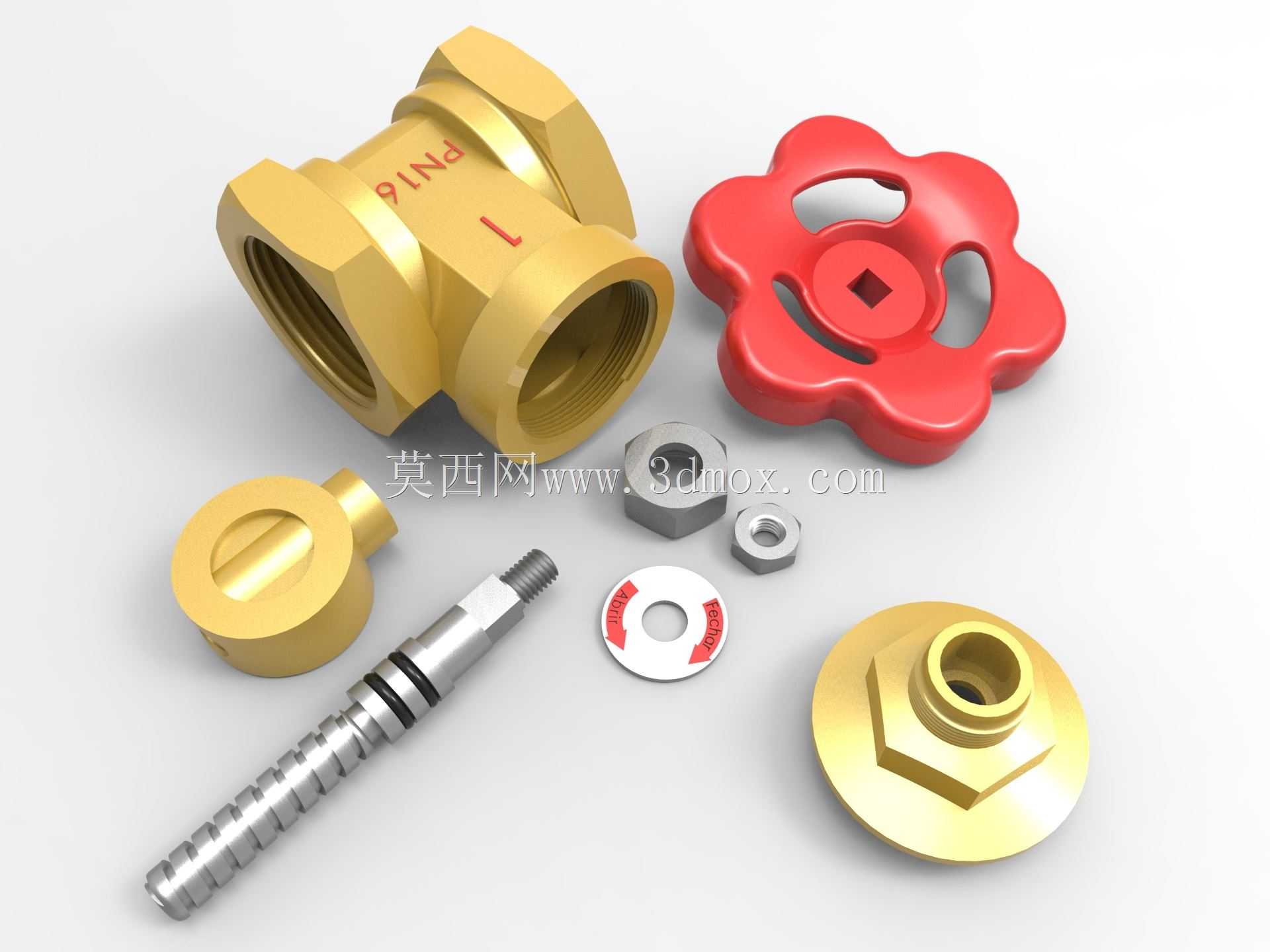

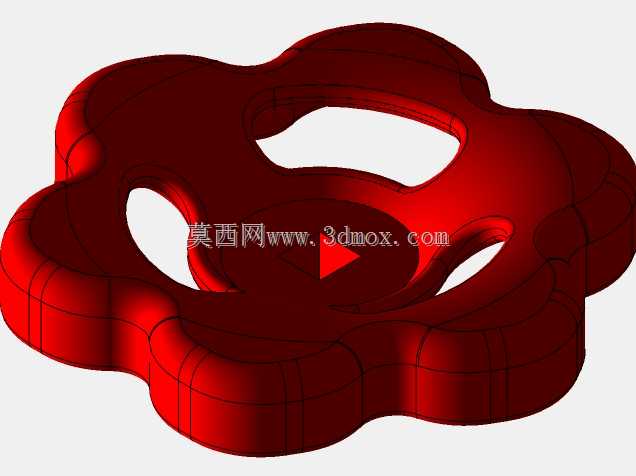

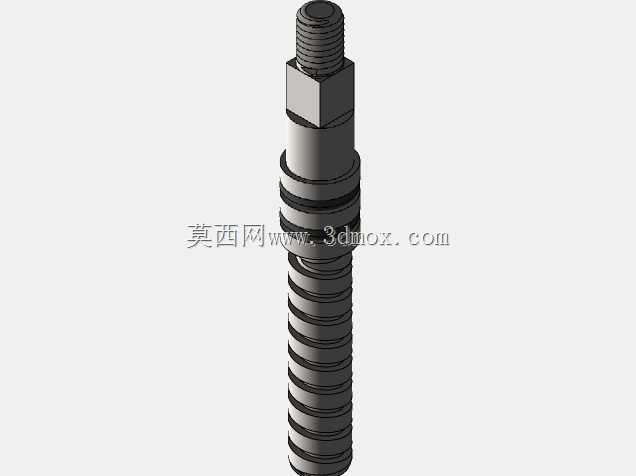

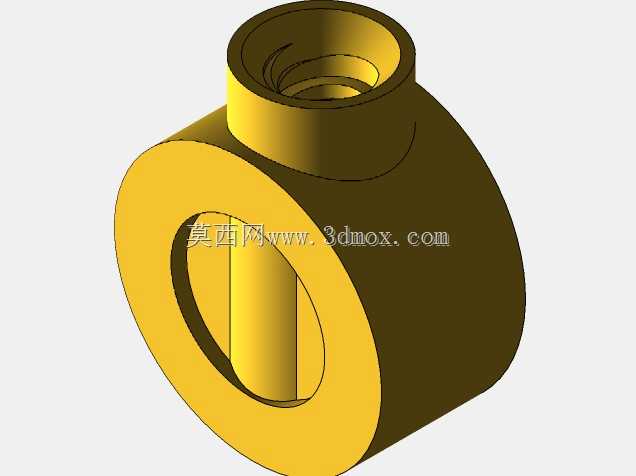

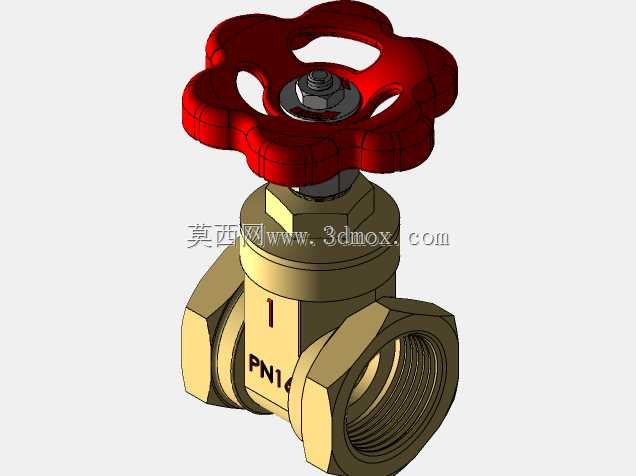

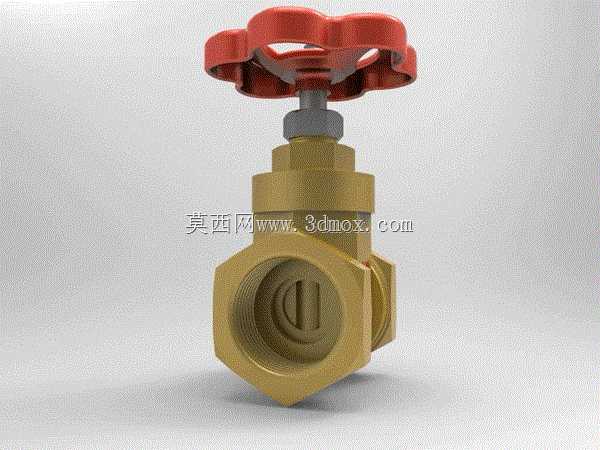

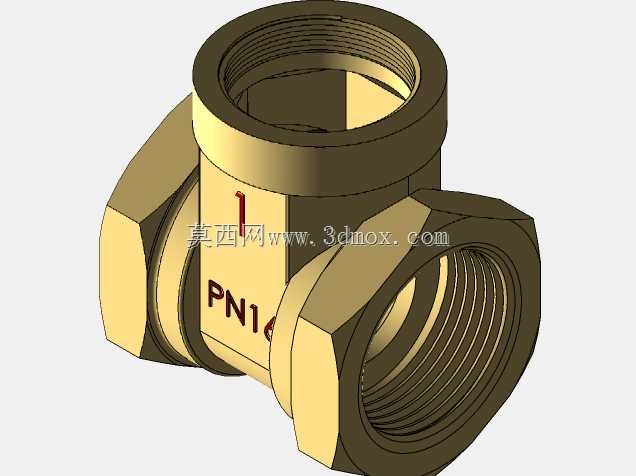

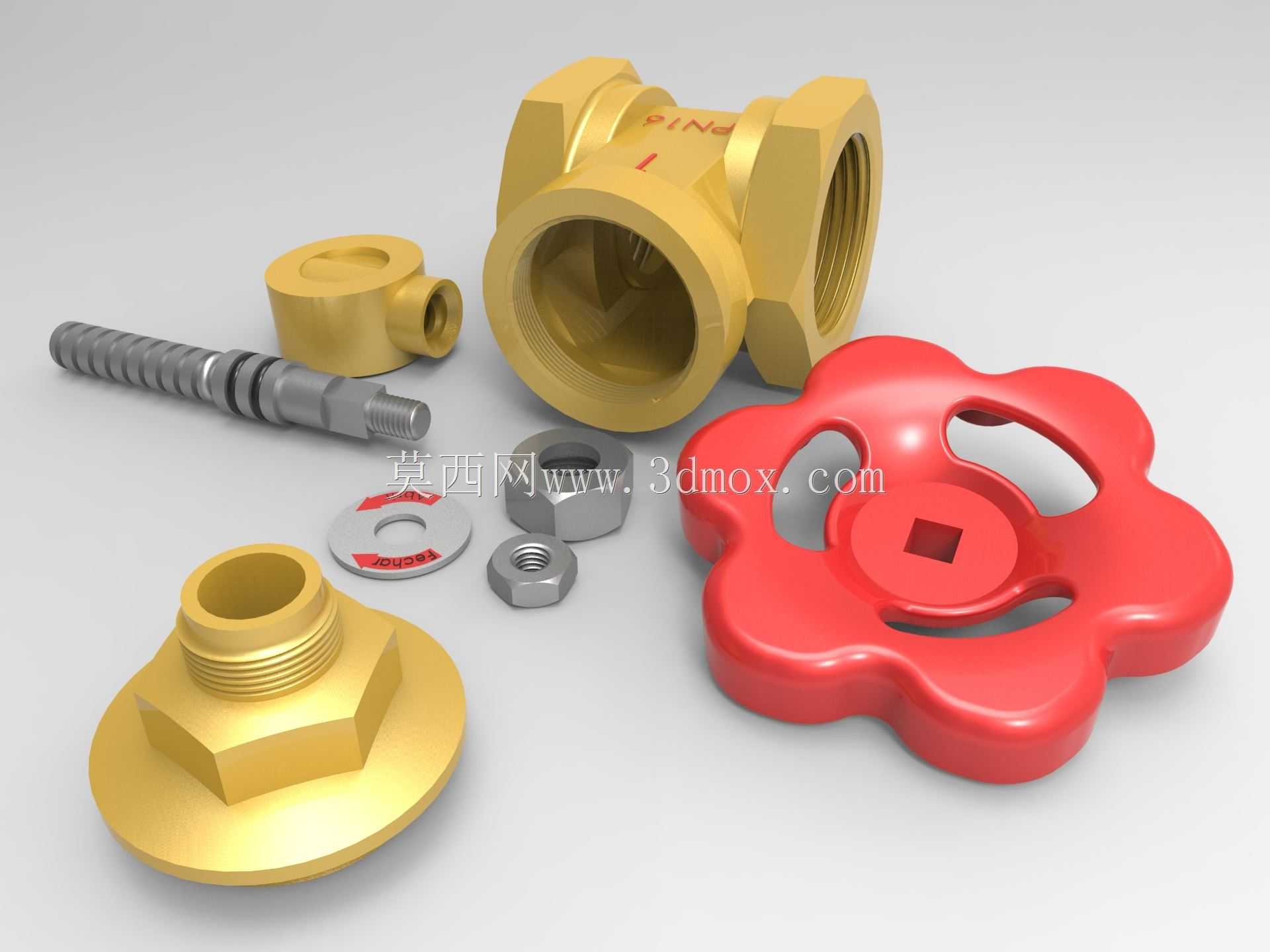

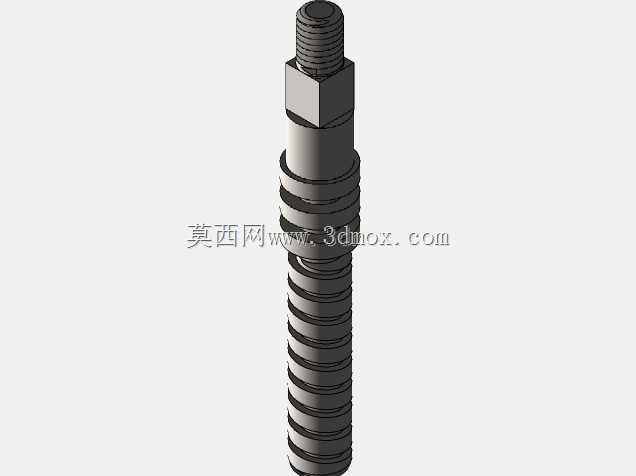

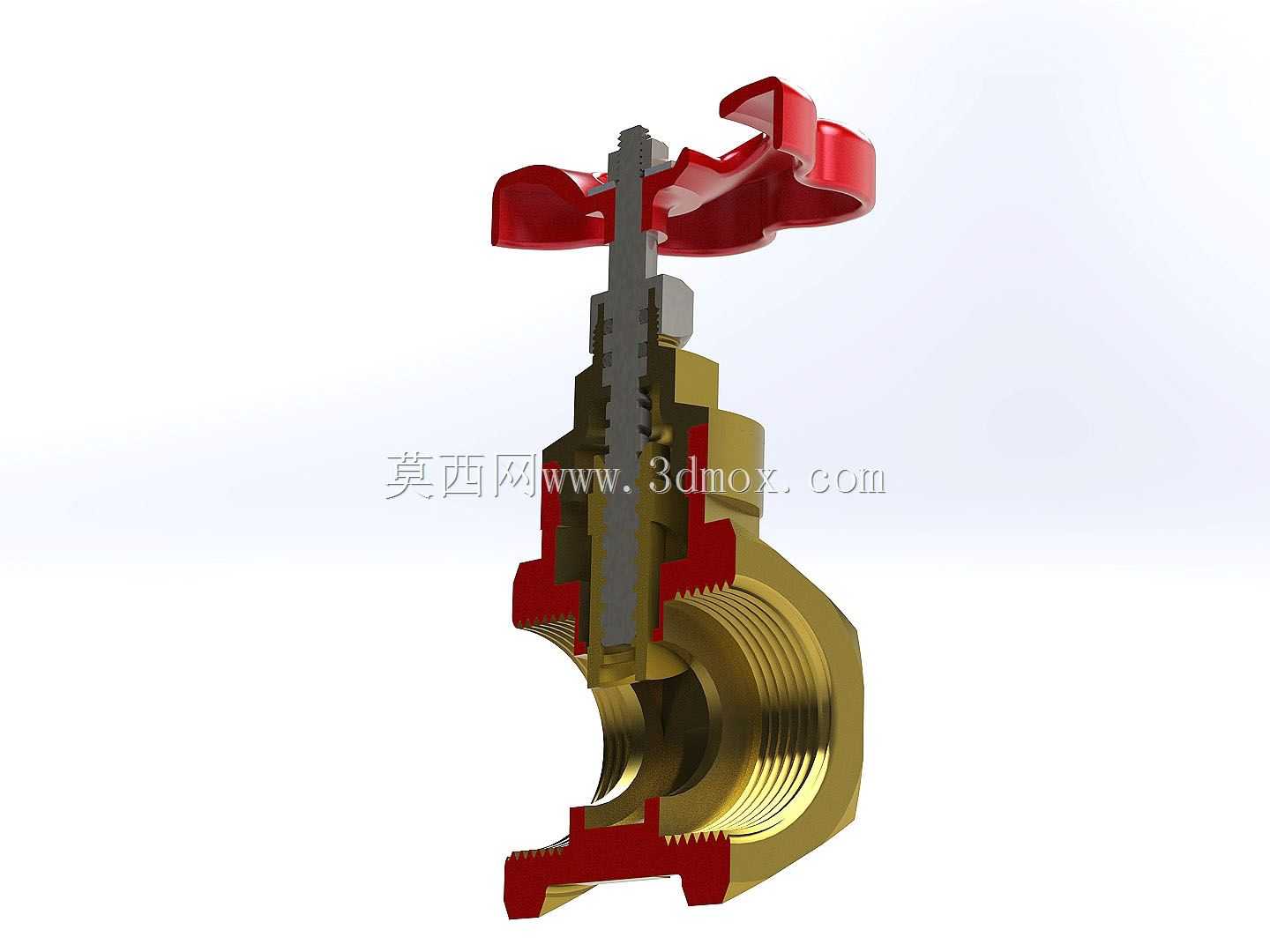

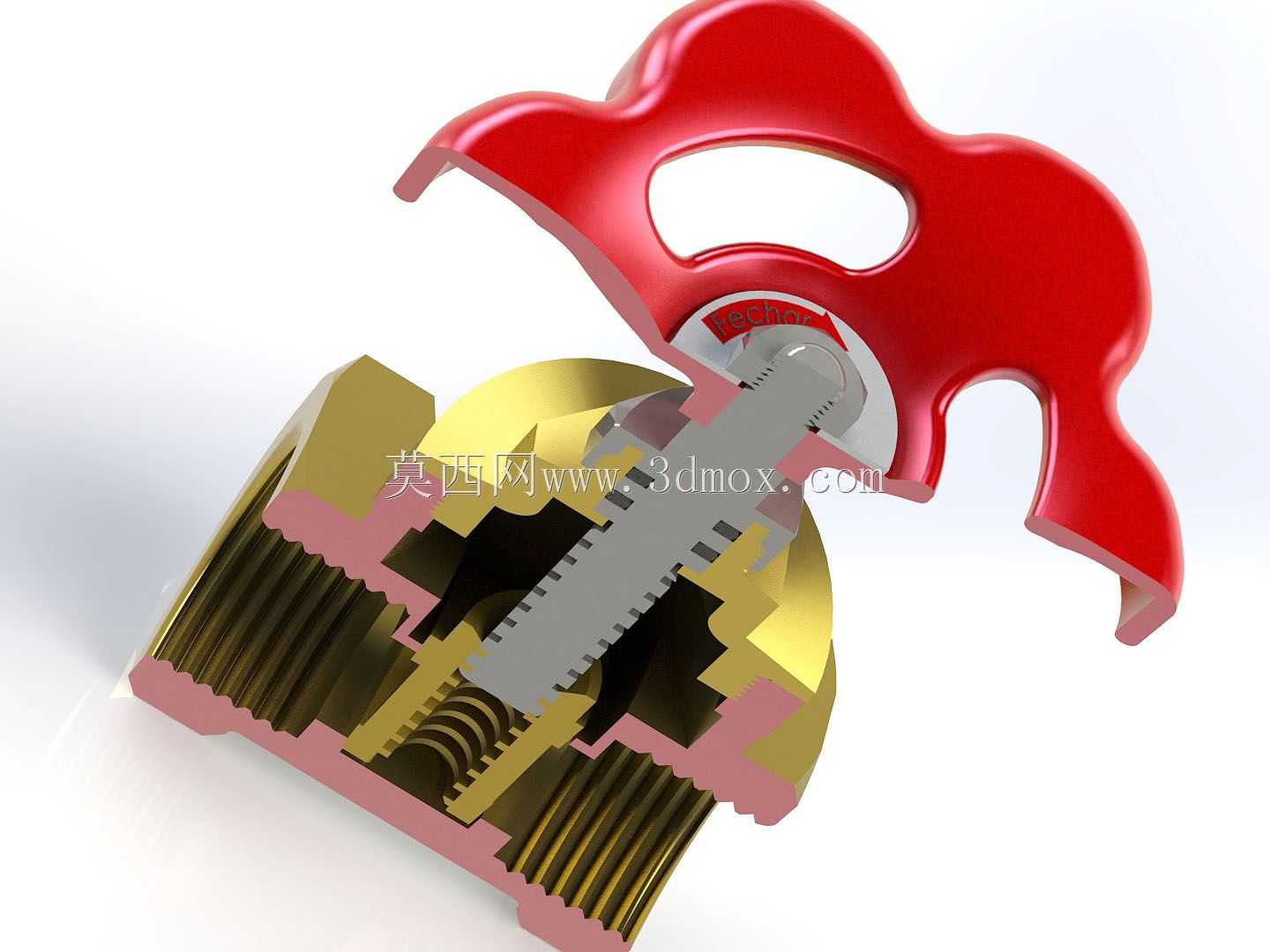

在功能设计上，该闸阀采用楔式单闸板密封结构，通过顶部手轮的旋转带动阀杆做升降运动，从而实现闸板的提升与下落，完成管路的通断控制；手轮采用红色防滑塑料材质，增大操作摩擦力，无需额外工具即可手动完成启闭操作，手轮与阀杆之间设置六角锁紧螺母，可对阀杆的升降行程进行限位，避免操作过度造成阀杆脱出或密封面损坏。阀体采用黄铜锻压成型工艺，整体结构致密无砂眼，抗锈蚀能力强，适合在潮湿的管路安装环境中长期使用，阀体两侧的内螺纹接口符合通用管螺纹标准，安装时无需额外定制转接配件，直接缠绕生料带即可与同规格镀锌钢管、PPR外丝接头完成连接，安装边界紧凑，整体高度适配常规管路安装的预留空间，不会因阀体尺寸过大造成安装干涉。

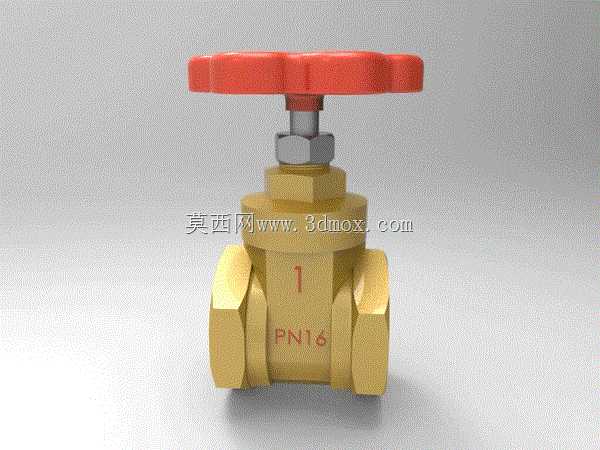

设计过程中充分考虑了民用管路安装的操作便利性，阀体外部采用六角结构设计，安装时可使用普通活动扳手夹持阀体完成拧紧操作，无需专用工装；阀杆部位设置密封填料结构，可在长期使用出现渗漏时通过压紧填料压帽完成密封修复，无需整体更换阀门，降低后期维护成本。阀体表面清晰标注通径与压力等级参数，便于安装施工时快速识别阀门规格，避免错装误用。整体流道采用直通式设计，介质流通时阻力小，全开状态下压损极低，不会对管路输送效率造成明显影响，密封面采用黄铜本体研磨密封，低压工况下密封性能可靠，长期使用不易出现内漏问题。
