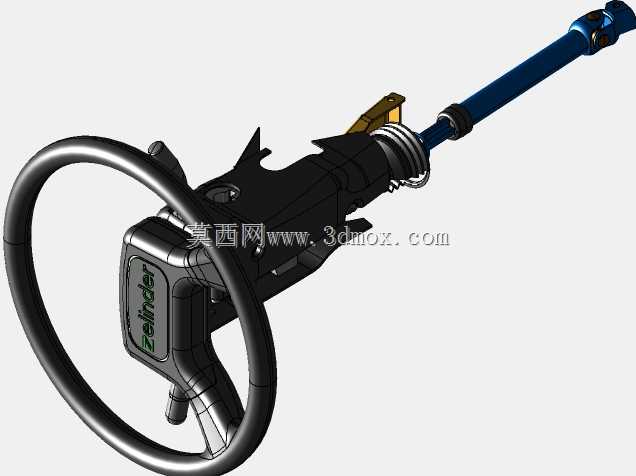

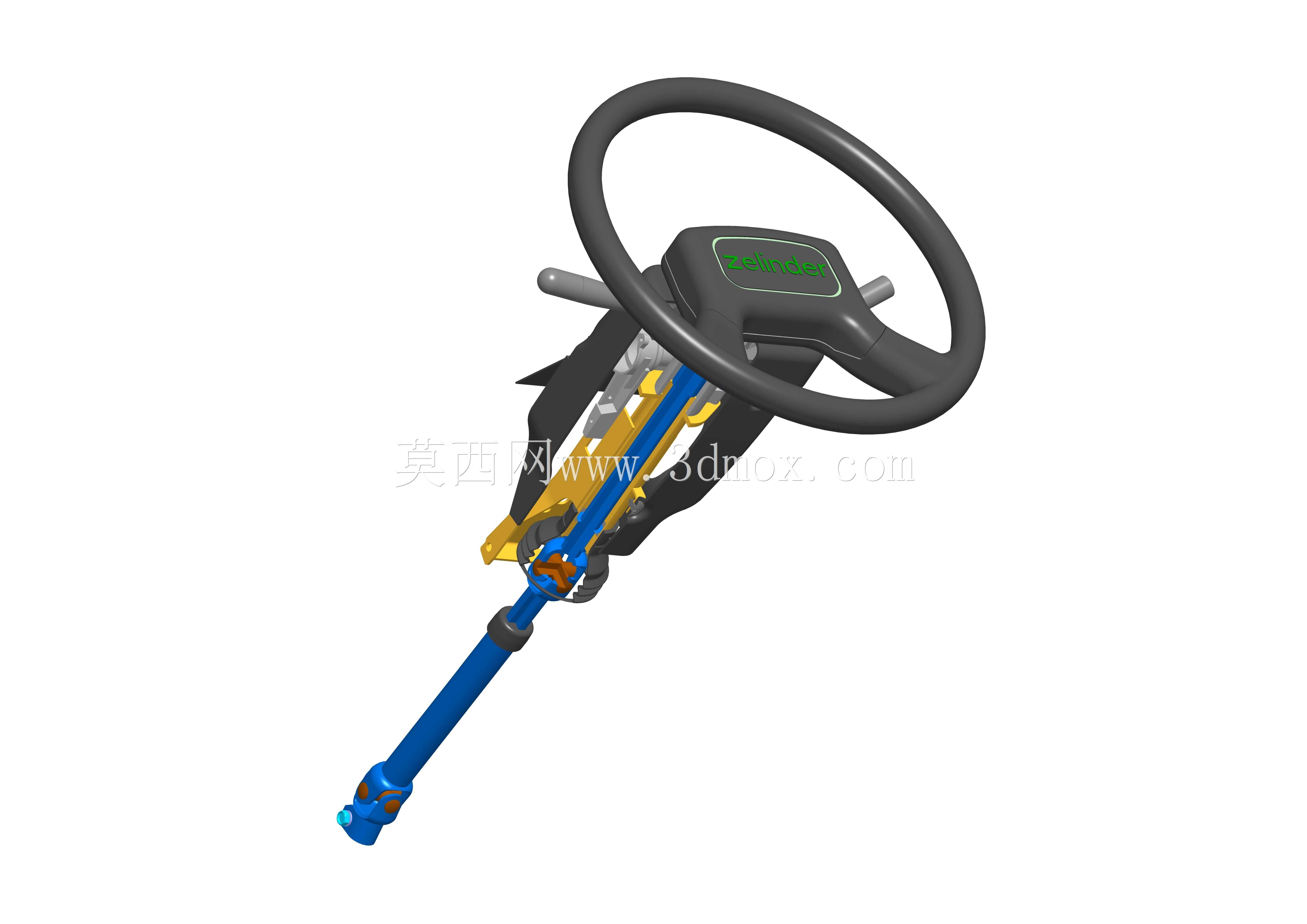

越野车辆转向操纵柱总成结构设计

该转向柱总成是越野车型转向操纵系统的核心承载部件，主要应用于非铺装路面行驶的硬派越野车辆驾驶舱前端区域，承担着将驾驶员施加在方向盘上的转向力矩传递至转向器、同时适配驾驶位人机工程姿态调整的核心作用，是连接驾驶员操作输入与整车转向执行机构的关键传动节点。在实际越野行驶场景中，该部件需要承受颠簸路面传递而来的多向冲击载荷，同时要保证转向操作的精准度与回正力矩的顺畅传递，避免复杂路况下出现转向旷量、操纵卡滞等影响行驶安全的问题。从功能特性来看，该转向柱集成了方向盘安装基座、转向传动轴、角度调节锁止机构、安装固定支架等多个功能模块，上部的方向盘安装位匹配通用越野车型方向盘的花键连接尺寸，可兼容多功能按键的走线布局，中部的角度调节结构可支持方向盘上下倾角的多档位调整，适配不同身高驾驶员的操作习惯，下部的传动轴采用分段式设计，带有万向节缓冲结构，可在车架发生小幅形变时避免传动卡滞，同时吸收路面传递的部分振动，降低方向盘的麻手感。在设计思路上，该结构充分考虑越野场景的高强度使用需求，主体承力支架采用高强度冲压焊接结构，传动轴选用合金钢材经调质处理提升抗扭强度，外露的调节机构做了防尘密封处理，避免越野行驶中泥沙、灰尘进入调节缝隙造成锁止失效，整体布局严格避让驾驶舱内的仪表台安装空间、制动踏板与加速踏板的操作边界，安装固定点匹配越野车型前围板的加强梁位置，保证碰撞工况下的结构稳定性，同时预留了转向锁、组合开关等附属部件的安装接口，无需额外改制即可完成整车装配。从安装边界来看，该转向柱上部方向盘安装面距离下部转向器连接端的长度适配越野车型较高的驾驶舱布局，固定支架的安装孔位间距符合主流越野车型的前围板开孔标准，传动轴的伸缩行程可覆盖车辆行驶中车架与车身之间的相对位移量，整体外轮廓尺寸不会与驾驶舱内的线束、空调风道等周边部件发生干涉，在满足结构强度要求的前提下尽可能做了轻量化优化，降低了转向系统的整体重量，同时保证转向操纵的力矩传递效率，让驾驶员在复杂越野路况下能够获得清晰的路感反馈，精准控制车辆的行驶轨迹。
