越野车辆后悬挂系统结构设计展示

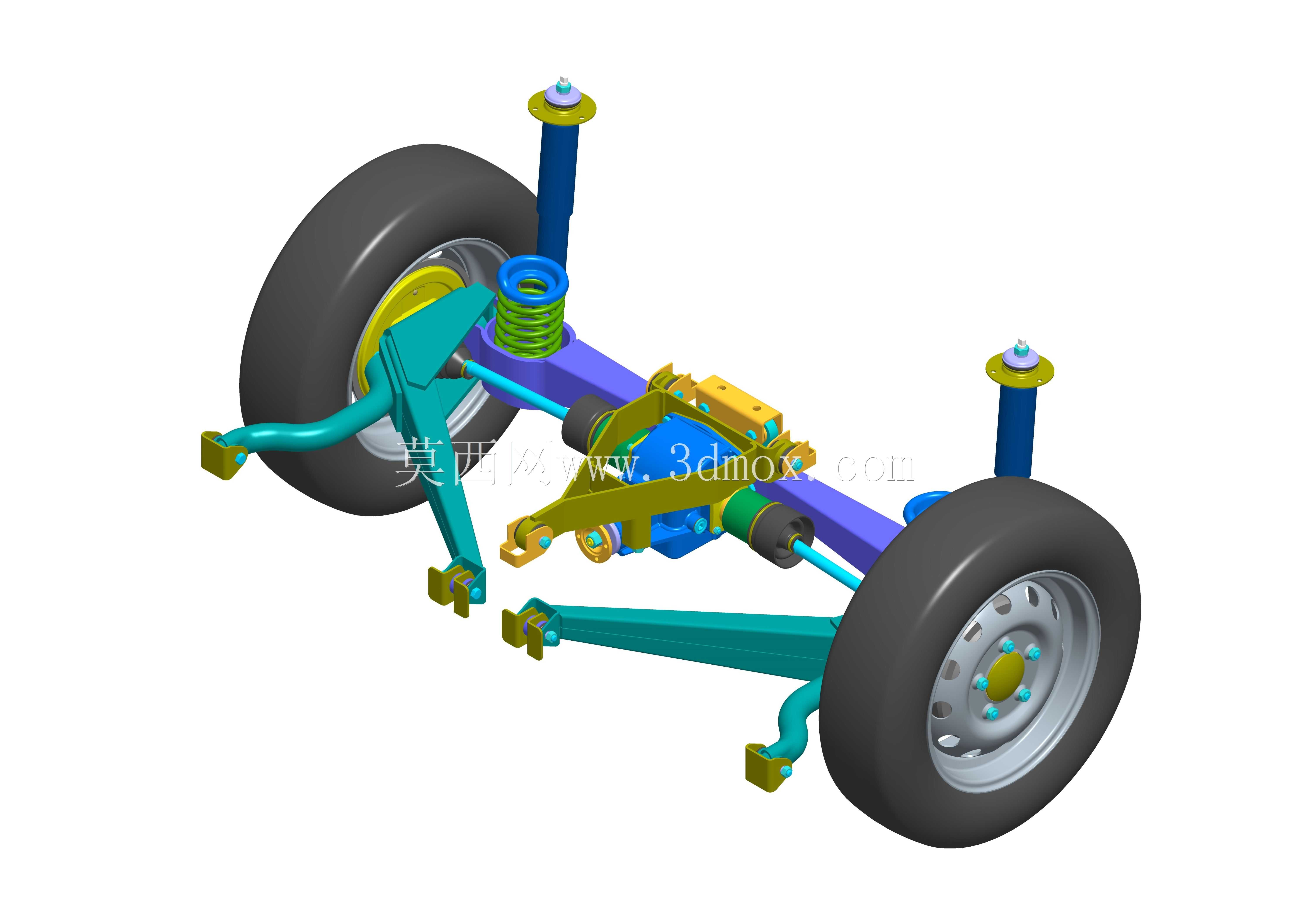

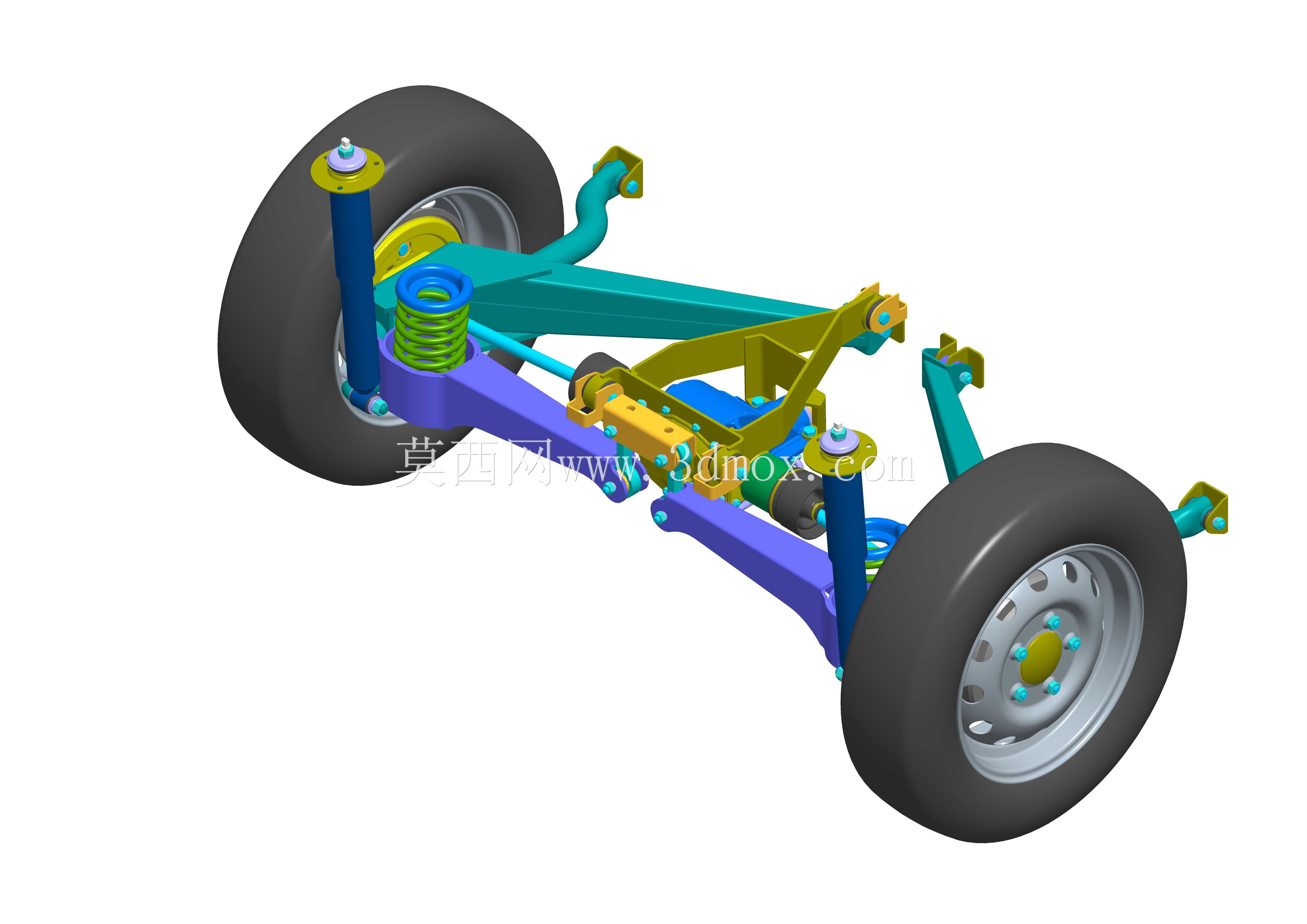

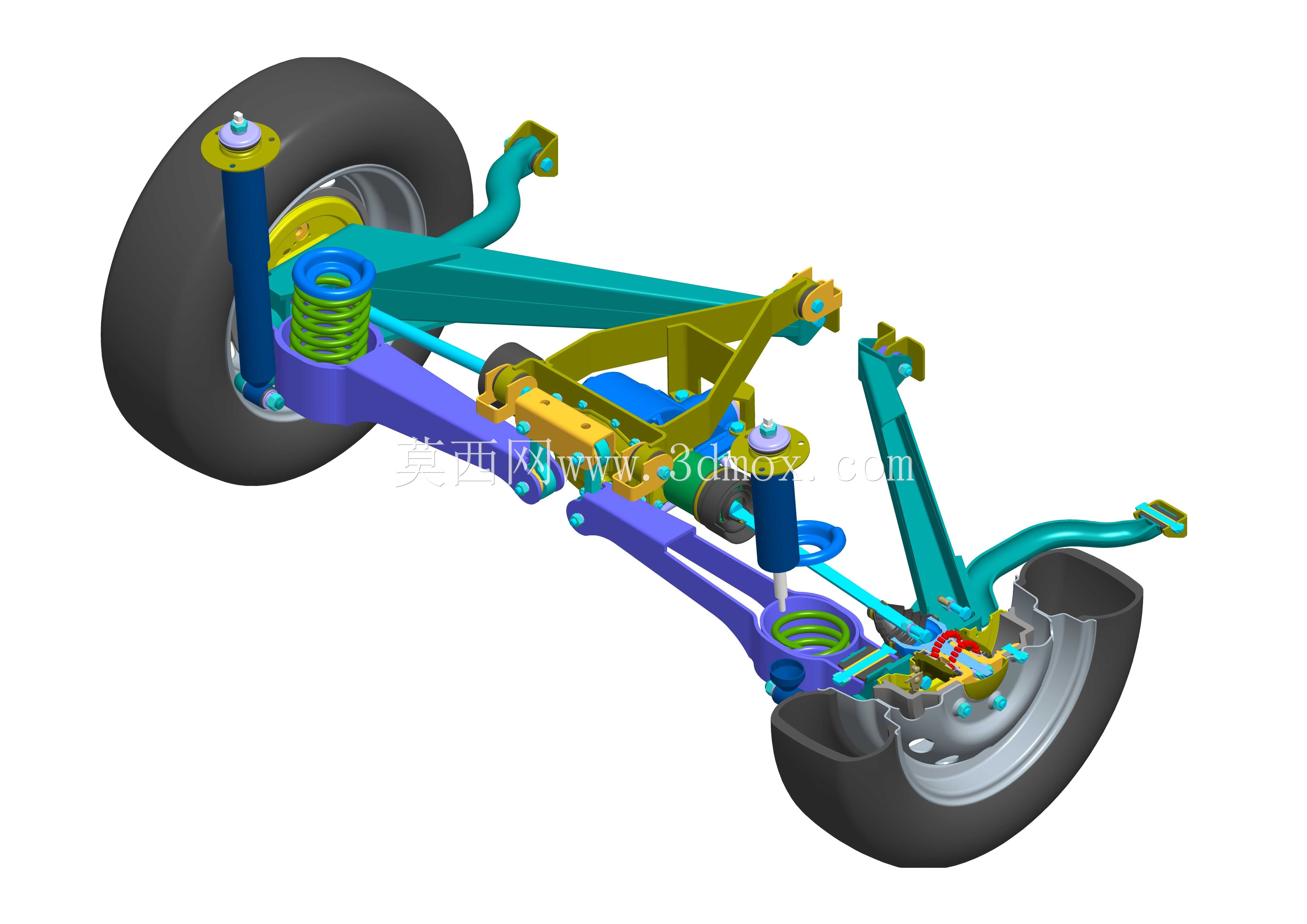

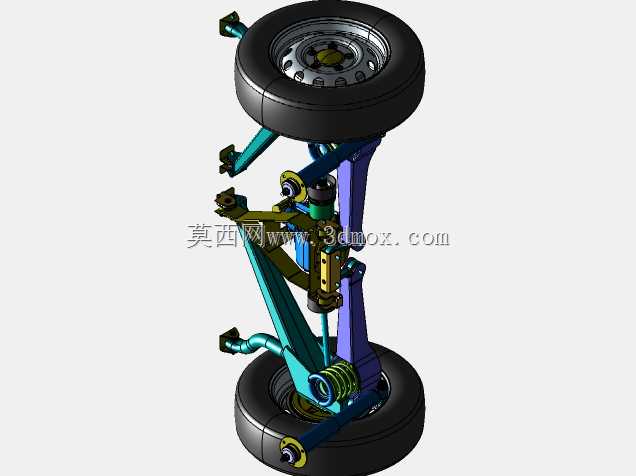

该后悬架结构主要应用于非承载式车身的越野车型，适配复杂非铺装路面的行驶需求，是车辆底盘系统中承接车身与后轮、传递多向载荷的核心部件，在野外穿越、山地攀爬、泥泞路段通行等场景下，能够有效缓冲路面冲击，维持车轮与地面的贴合度，保障车辆行驶过程中的抓地力与操控稳定性，同时减少颠簸路况传递到车身的震动，提升驾乘人员的乘坐舒适度，避免车身结构因持续受到交变冲击出现疲劳损伤。整套悬架采用多连杆搭配螺旋弹簧与筒式减震器的组合结构，横向推力杆与纵向控制臂协同配合，既能够精准约束车轮的运动轨迹，限制车轮在加速、制动、转向过程中的不必要位移，又可以为弹簧与减震器提供稳定的安装支撑，让减震部件充分发挥吸震效能，在车轮受到路面凸起或凹陷带来的冲击时，螺旋弹簧可以快速吸收冲击能量，筒式减震器则能够抑制弹簧的多余往复弹跳，避免车辆出现持续的余震晃动。设计过程中充分考虑越野场景的大行程需求，各摆臂的铰接点位置经过反复校核，预留了足够的跳动行程，保证车轮在大幅上下运动时不会与周边的车架、轮拱部件发生运动干涉，同时各连接点均采用衬套结构连接，能够过滤掉高频的细碎震动，也可以缓冲起步、制动时的纵向冲击力。整套结构的安装边界完全适配越野车型的后车架宽度，两侧悬架对称布置，连接点位置与车架纵梁、后驱动桥的安装位精准匹配，减震器上端固定在车架轮拱内侧的加强支座上，下端与转向节附近的摆臂结构相连，螺旋弹簧的安装座分别设置在摆臂与车架对应位置，保证弹簧受力始终沿轴向传递，避免出现偏磨情况；横向稳定杆的布置则能够减少车辆过弯时的侧倾幅度，提升弯道行驶的车身姿态控制能力，各控制臂的长度与角度设计兼顾了直线行驶的稳定性与转向时的随动特性，在车轮跳动过程中能够尽可能减少轮距、前束值的变化，降低轮胎的异常磨损，整套结构在保证结构强度的前提下优化了部件布局，为制动管路、传动半轴的布置预留了充足空间，也方便后期的维护与部件更换。
