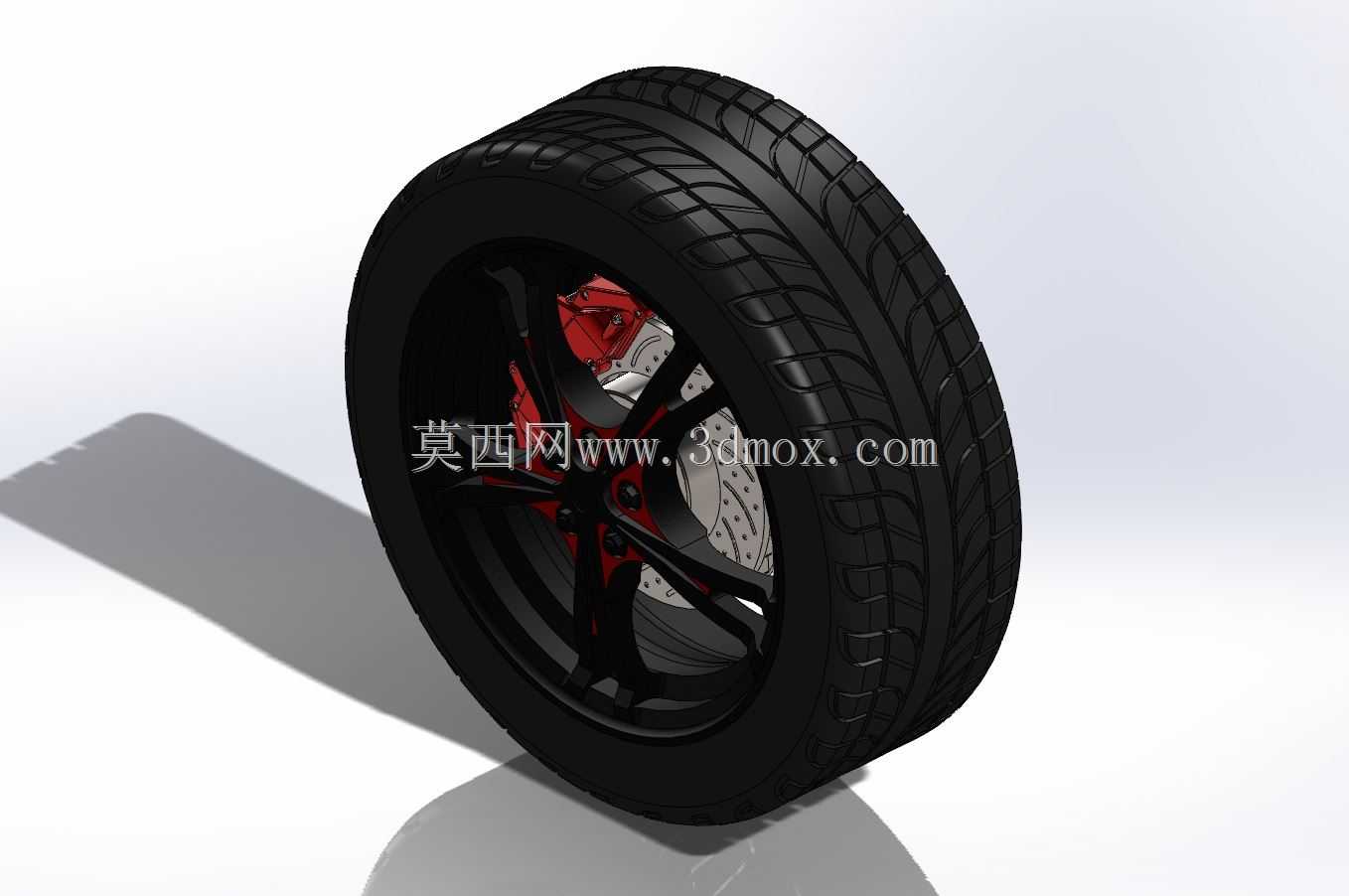

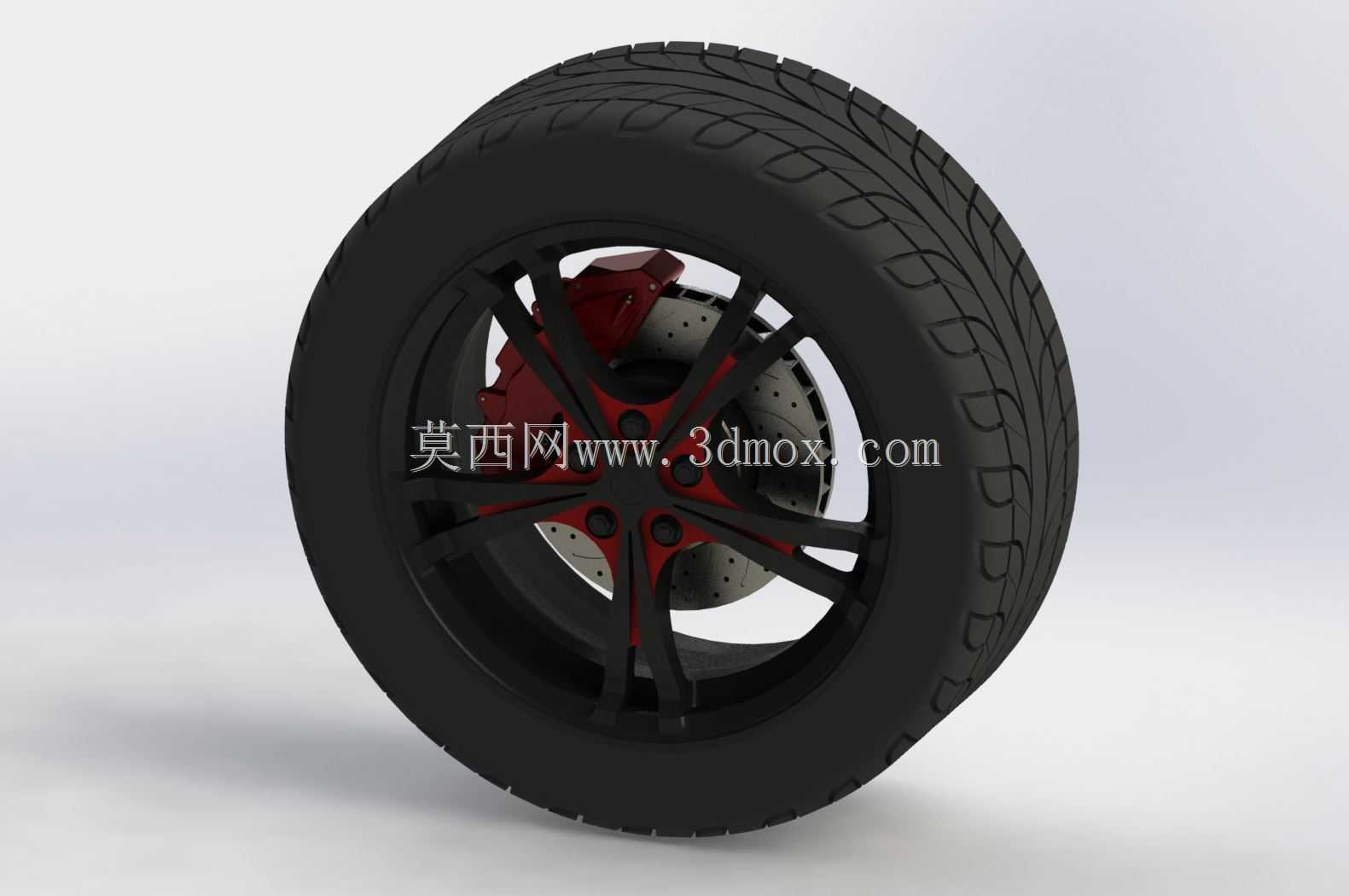

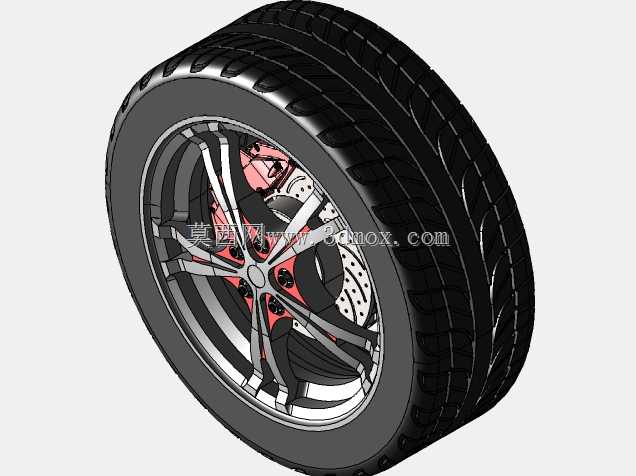

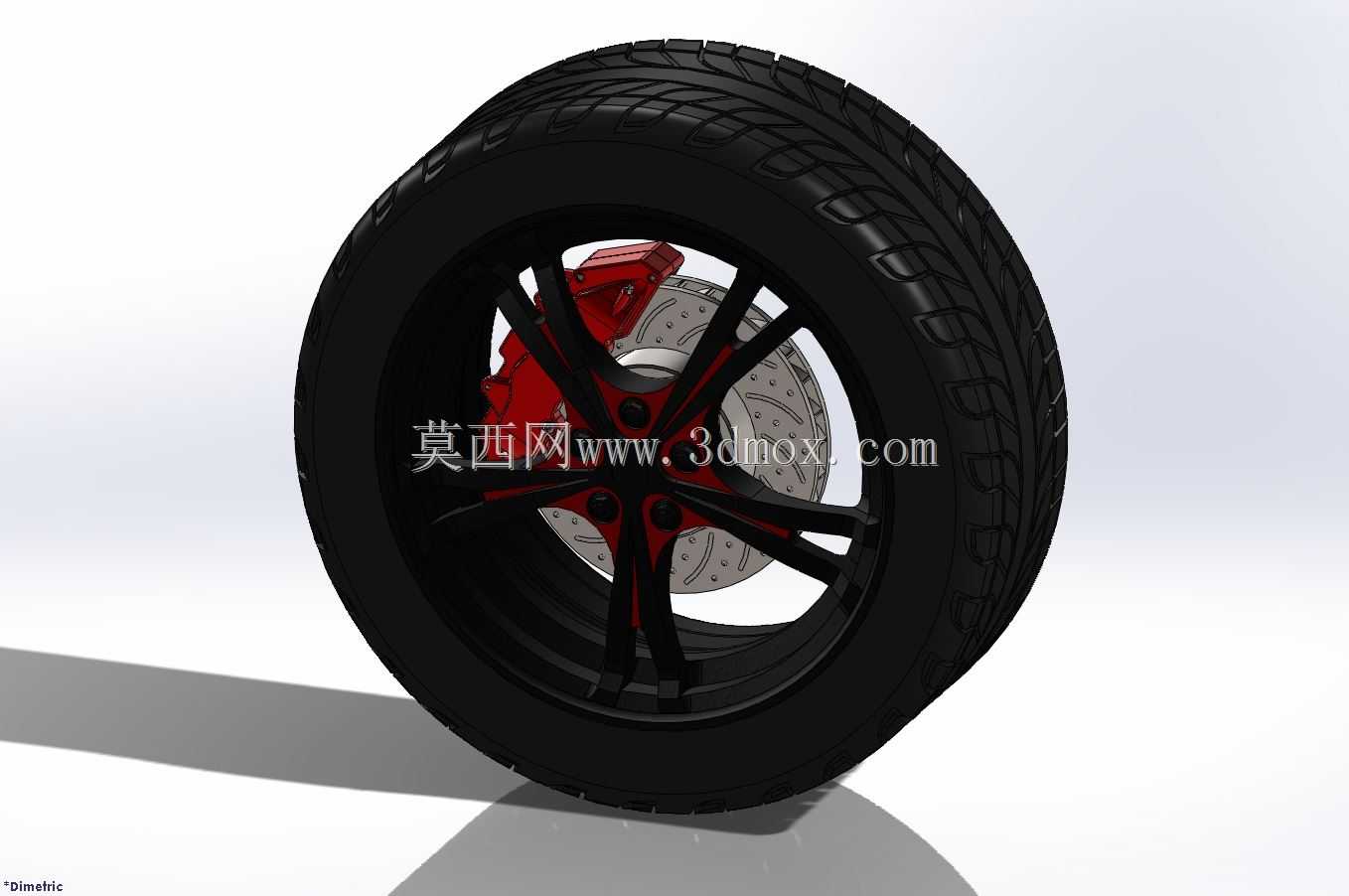

乘用车轮盘制动总成带轮胎轮毂结构设计

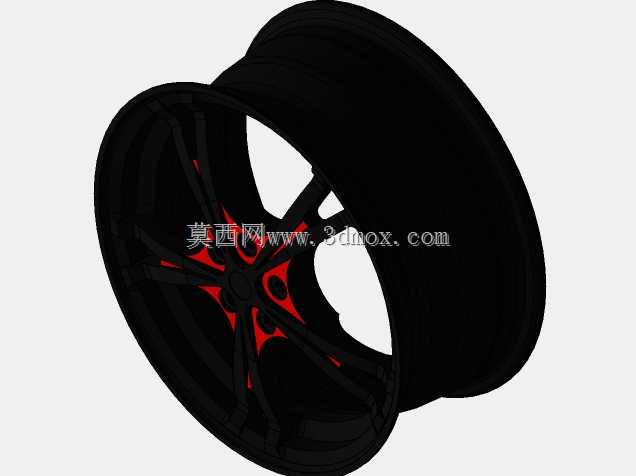

该轮盘制动总成集成了轮胎、铝合金轮毂、通风制动盘、对置活塞制动卡钳全套行走与制动部件，主要应用于常规家用乘用车的前轮或四轮盘刹配置车型，是车辆行驶过程中实现减速、驻车、紧急制动的核心安全部件，直接决定车辆的制动距离、制动稳定性与连续制动抗热衰退性能，适配多数承载式车身的紧凑级、中型家用轿车及城市SUV车型。从实际使用场景来看，该总成安装于车辆悬架的转向节接口位置，轮毂通过中心孔与轴头配合，螺栓孔位对应车轮固定螺栓，安装边界完全匹配常规乘用车的轮腔空间，轮胎外径、轮毂偏距、制动盘直径的参数搭配预留了足够的转向跳动间隙，不会在车轮上下跳动、左右转向时与翼子板、悬架摆臂、减震器部件发生运动干涉。设计过程中优先考虑制动效能的稳定性，制动盘采用内部通风道结构，车辆行驶时气流可通过通风道快速带走制动摩擦产生的热量，避免长下坡连续制动时温度过高导致制动效能衰减；制动卡钳采用浮动式对置活塞布局，制动时两侧刹车片可同步施压贴合制动盘，减少制动跑偏的概率，卡钳本体的安装支架预留了刹车片磨损后的更换间隙，日常维护无需拆解整个卡钳结构即可完成摩擦片更换。轮毂采用多辐条镂空设计，既可以降低非簧载质量提升悬挂响应速度，也能为制动卡钳留出足够的散热空间，避免轮毂封闭导致制动区域热量积聚；轮胎采用常规民用乘用车子午线轮胎结构，胎面花纹兼顾干湿地抓地力与行驶静音性，胎侧强度适配日常城市道路的减速带、坑洼路面冲击。整个总成的装配逻辑完全遵循实车装配层级，从轮胎与轮毂的压装配合，到轮毂与轴头的定位连接，再到制动盘与轮毂的同轴固定、卡钳与转向节的螺栓连接，所有配合面的公差设定都满足实际量产的装配精度要求，可用于制动系统教学演示、整车底盘布局验证、改装方案效果预览等场景。
