紧凑型螺旋节能照明灯泡结构设计

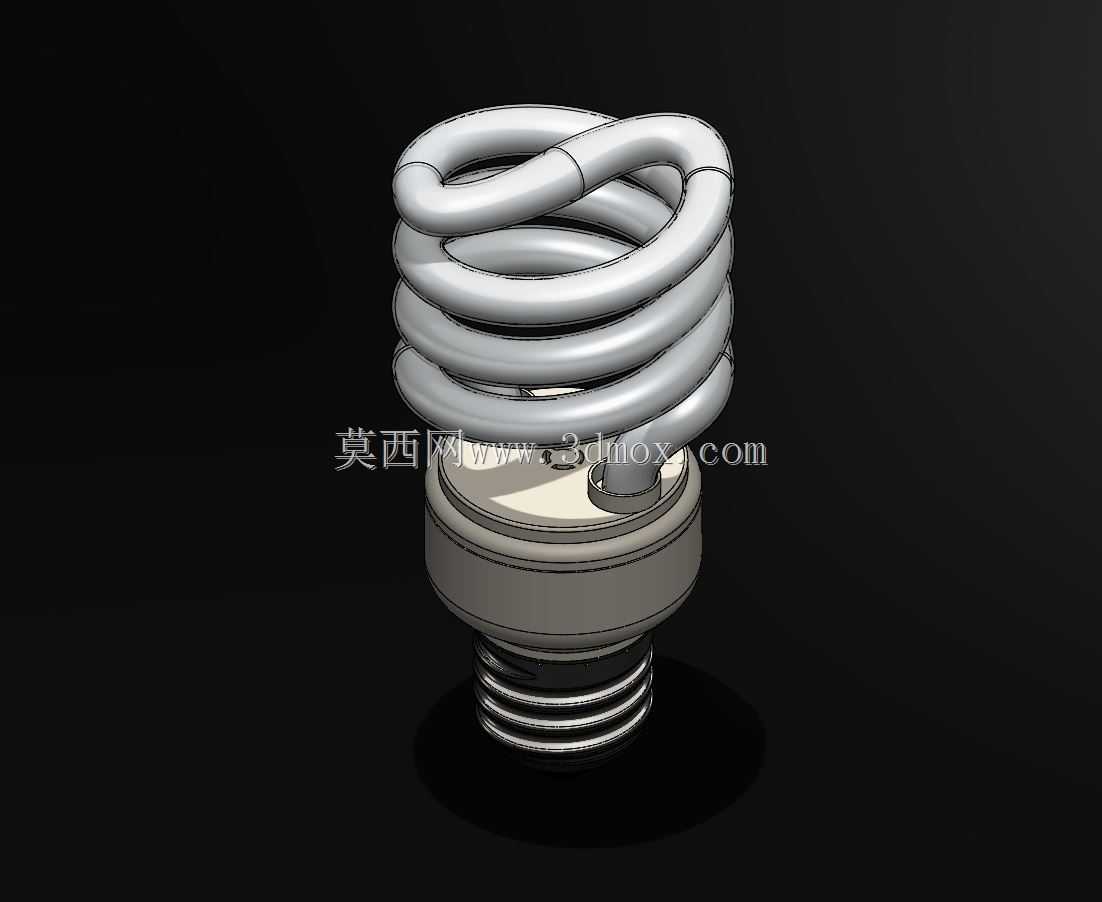

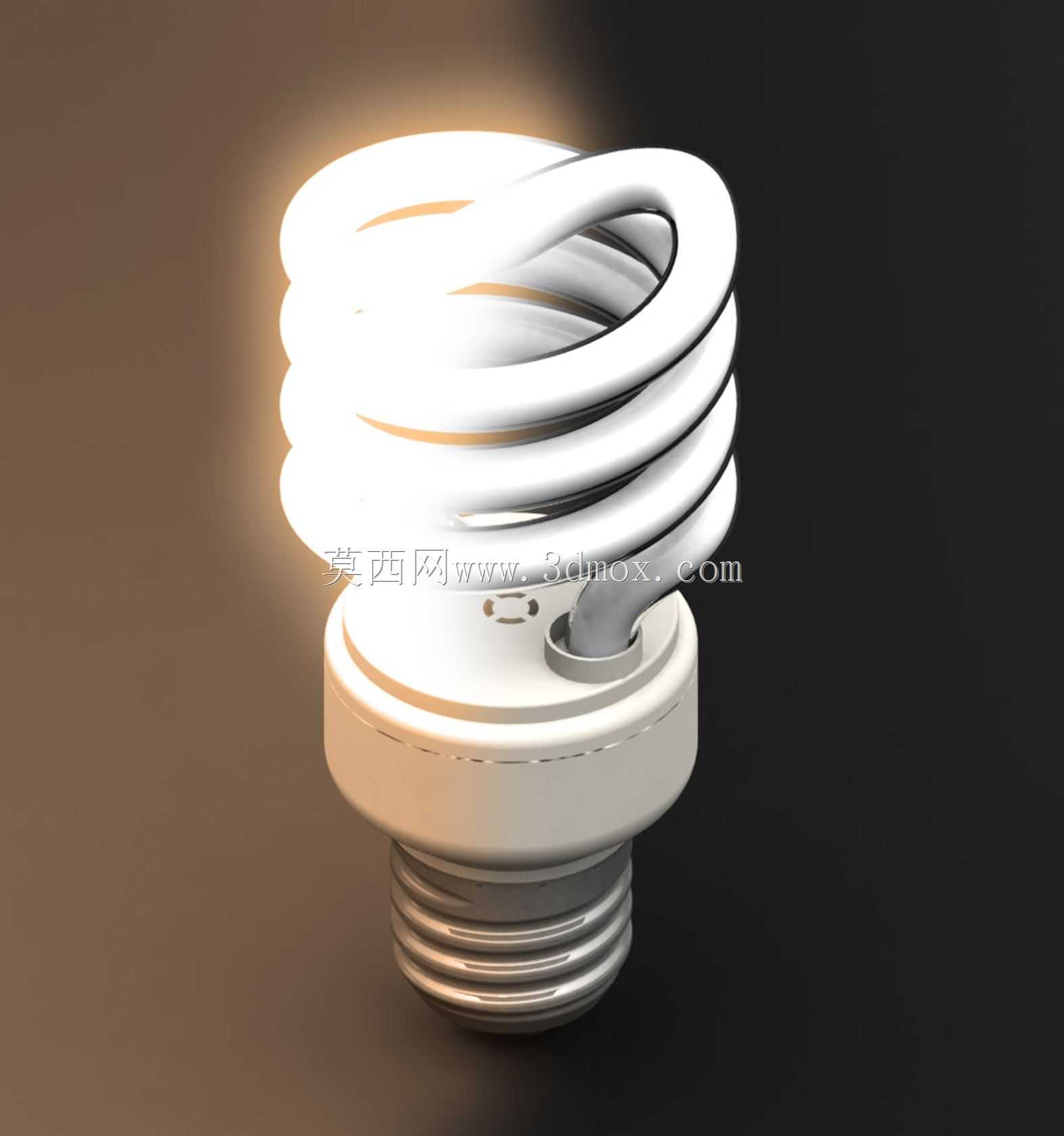

这款紧凑型螺旋节能灯泡的三维结构设计，首先要匹配矿井下狭小作业空间的照明安装需求，这类作业场景对照明部件的体积限制严苛，常规U型节能灯的纵向占用空间偏大，在低矮巷道、便携照明设备的灯座内安装时容易出现干涉，因此设计时将发光管体做成连续螺旋盘绕结构，在保证有效发光弧长满足照明亮度要求的前提下，大幅压缩了整体轴向尺寸，能适配更多狭窄安装位的使用需求。从实际使用场景出发，矿井作业环境存在一定的震动工况，因此灯头与螺旋发光管的衔接位置做了加厚的基座过渡结构，基座内部预留了电子镇流器的安装腔体，腔体的壁厚均匀控制在1.2mm，既可以为内部电路元件提供足够的防护空间，也不会额外增加整体重量，适配便携矿灯、固定巷道低压照明灯具的承重要求。灯头采用标准的螺口结构设计，螺纹的牙型、螺距完全匹配通用照明灯座的安装尺寸，安装时的旋合行程控制在3圈半，既能保证连接后的接触可靠性，也能避免旋入过深导致的内部接线挤压破损，螺口末端的绝缘基座做了防滑滚花处理，现场安装更换时即使佩戴劳保手套也能顺利完成旋紧操作，不需要额外借助工具。螺旋发光管的盘绕间距经过反复校核，相邻管体之间预留了1.5mm的散热间隙，长时间点亮工作时不会因为管体积热导致局部温度过高，延长发光管的实际使用寿命，管体的弯曲半径统一控制在8mm，避免弯管过程中出现管壁厚薄不均、荧光粉层脱落的问题，保证发光均匀度。整个模型的结构拆分完全匹配实际生产的装配流程，灯头、基座、螺旋发光管三个核心部件都预留了对应的装配定位面，做结构验证时可以直接拆分检查各部件的配合公差，不需要额外做几何清理。在安装边界的设计上，整体最大外径控制在45mm，总高度不超过75mm，能直接适配市面上绝大多数紧凑型节能灯具的外壳尺寸，不管是替换现有损坏的灯泡部件，还是做新型便携照明设备的结构设计，都可以直接调用该模型做装配干涉检查，不需要重新调整灯座的安装尺寸。基座与发光管的衔接位置做了圆弧过渡，没有尖锐的棱角，在装配、搬运过程中不会划伤操作人员的手部，也能避免磕碰导致的管体破裂问题，适配工业场景下粗放的作业使用习惯。
