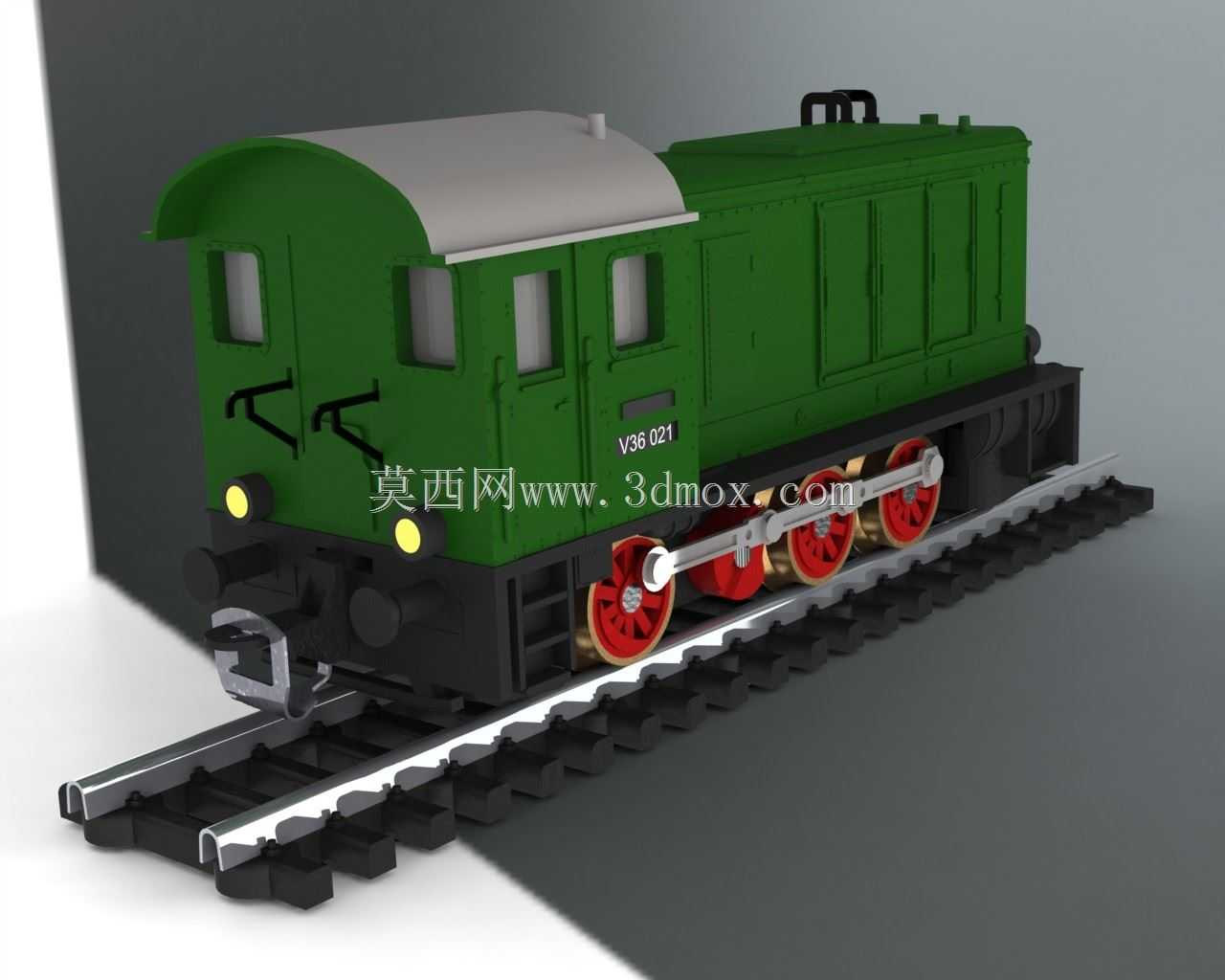

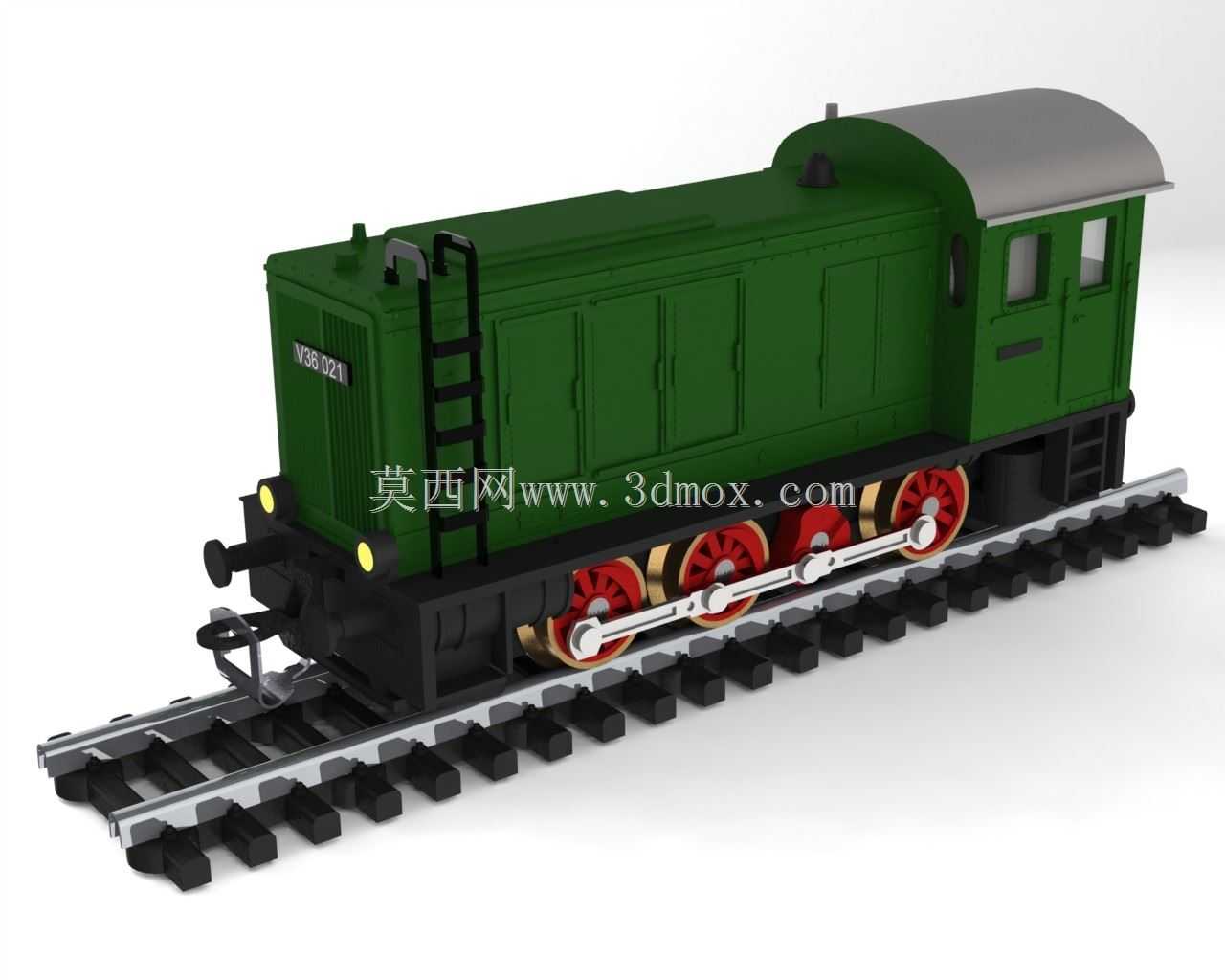

TT内燃机车V36021核心连接结构

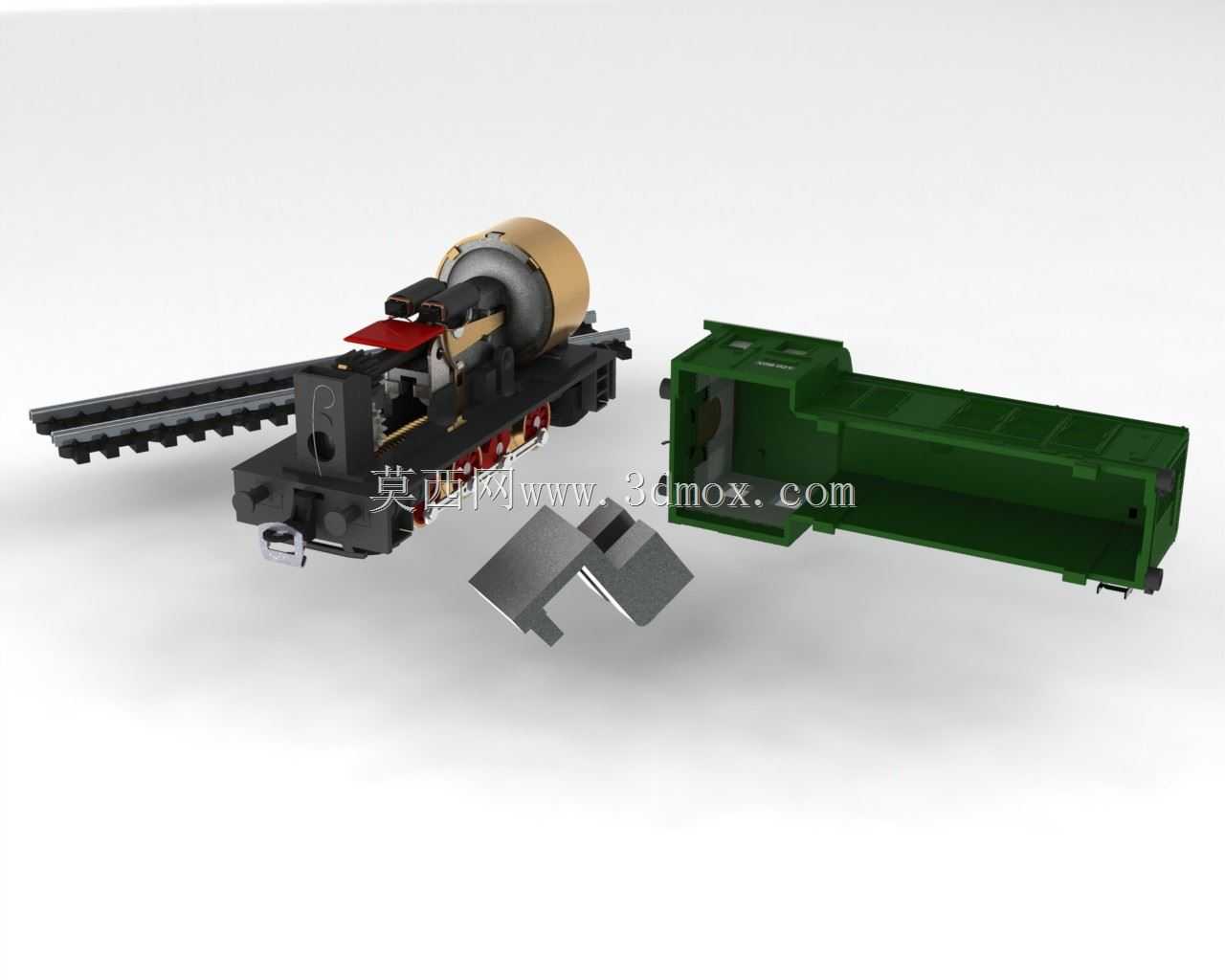

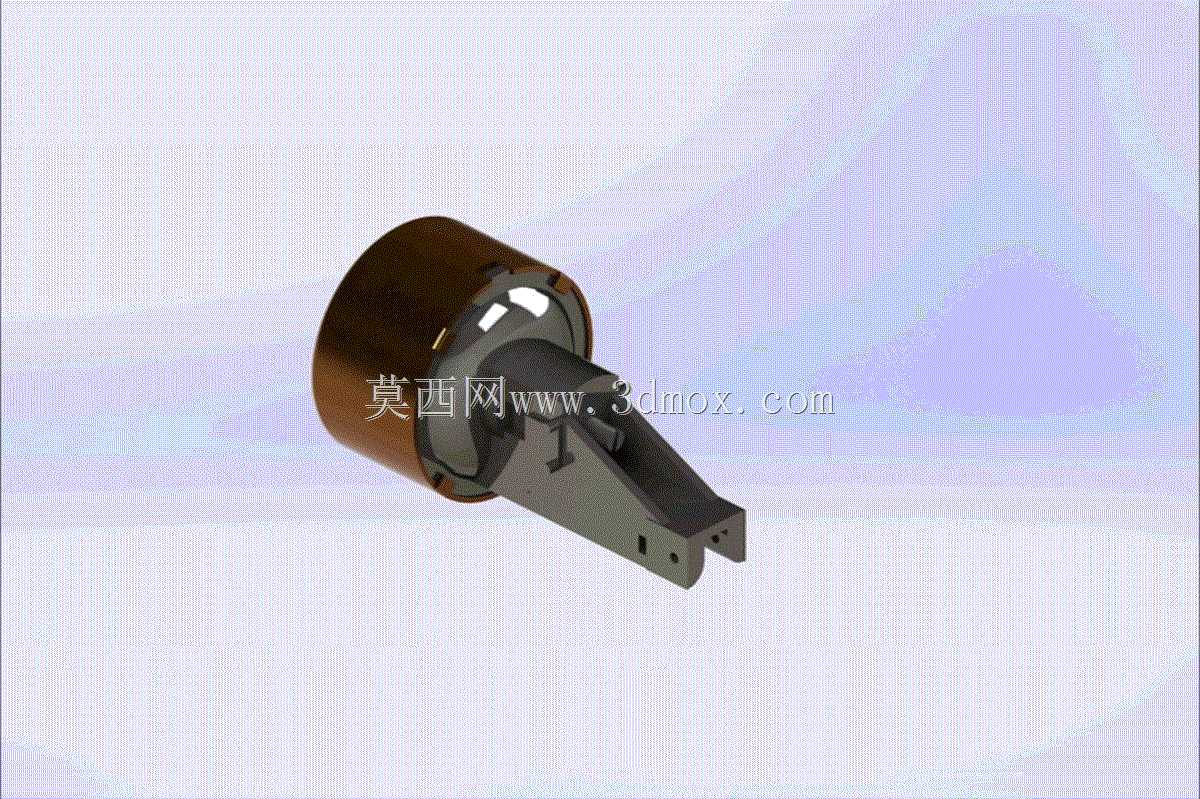

在铁路干线调车作业、工矿企业内部专线运输场景中，小功率内燃机车的走行部与动力输出端连接结构，直接决定了整车牵引效率与运行可靠性。本次呈现的TT内燃机车V36021对应连接构件，是动力单元向轮对传递扭矩的核心承载部件，日常作业中需要承受柴油机输出的交变扭矩、轨道接缝带来的垂向冲击、曲线通过时的横向偏载，是机车走行系统中故障排查、结构优化的重点关注部位。从结构设计逻辑来看，该构件采用分体式组合构型，一端为筒状套接结构，内壁预留有键槽与定位止口，能够与动力输出轴的法兰端实现精准配合，套接深度经过载荷校核，既保证足够的配合接触面积分散应力，又避免过长配合导致的装配难度提升，筒壁外侧设置的环形卡槽用于安装轴向定位卡环，防止大扭矩传递过程中出现轴向窜动。另一端为叉形铰接结构，两个对称布置的支臂上开有同轴销孔，用于安装铰接销轴与走行部的传动摇臂连接，销孔内壁设计有润滑油槽，可在运行过程中持续存储润滑脂，降低销轴与孔壁的磨损速率，支臂与筒身的过渡区域采用大圆弧过渡设计，避免应力集中导致的疲劳断裂，这一细节在小吨位机车频繁启停、换向的作业工况下尤为关键，很多早期同类型构件的失效都源于过渡圆角过小引发的裂纹扩展。从安装边界来看，该构件的筒状端外径适配机车动力舱下方的安装间隙，装配时不需要额外改动周边的管线支架与舱体结构，叉形端的开档尺寸与现有走行部摇臂的连接端尺寸完全匹配，销轴孔的同轴度公差控制在0.02mm以内，能够保证装配后传动过程无卡滞，整体安装时仅需要完成套接定位、卡环固定、销轴穿装、润滑脂加注几个步骤，不需要专用工装，适合机务段日常维保作业中的快速更换。在实际应用中，该结构除了承担扭矩传递功能外，还能在机车通过不平顺轨道时，通过铰接处的微小转动补偿走行部与动力单元之间的相对位移，避免刚性连接带来的结构过载，筒状端的外表面做了氧化发黑处理，能够适应机车底部多尘、易溅水的工作环境，降低锈蚀概率，延长构件的维保周期。针对工矿专线轨道曲率半径小、调车作业启停频繁的特点，该构件的叉形支臂厚度比干线机车同功率等级的对应部件加厚了12%，提升了横向载荷承受能力，同时在支臂外侧设置了减重凹槽，在保证结构强度的前提下控制了整体重量，避免增加簧下质量影响机车的运行平稳性。建模过程中，对构件的各个配合面都做了公差标注还原，包括键槽的宽度公差、销孔的圆柱度公差、止口端面的垂直度公差，能够直接用于后续的工程图导出与加工工艺编制，铰接部位的润滑油路走向也做了完整还原，可用于润滑系统的装配模拟，验证润滑脂加注路径是否存在干涉。
