多规格PET聚酯饮料包装瓶结构设计

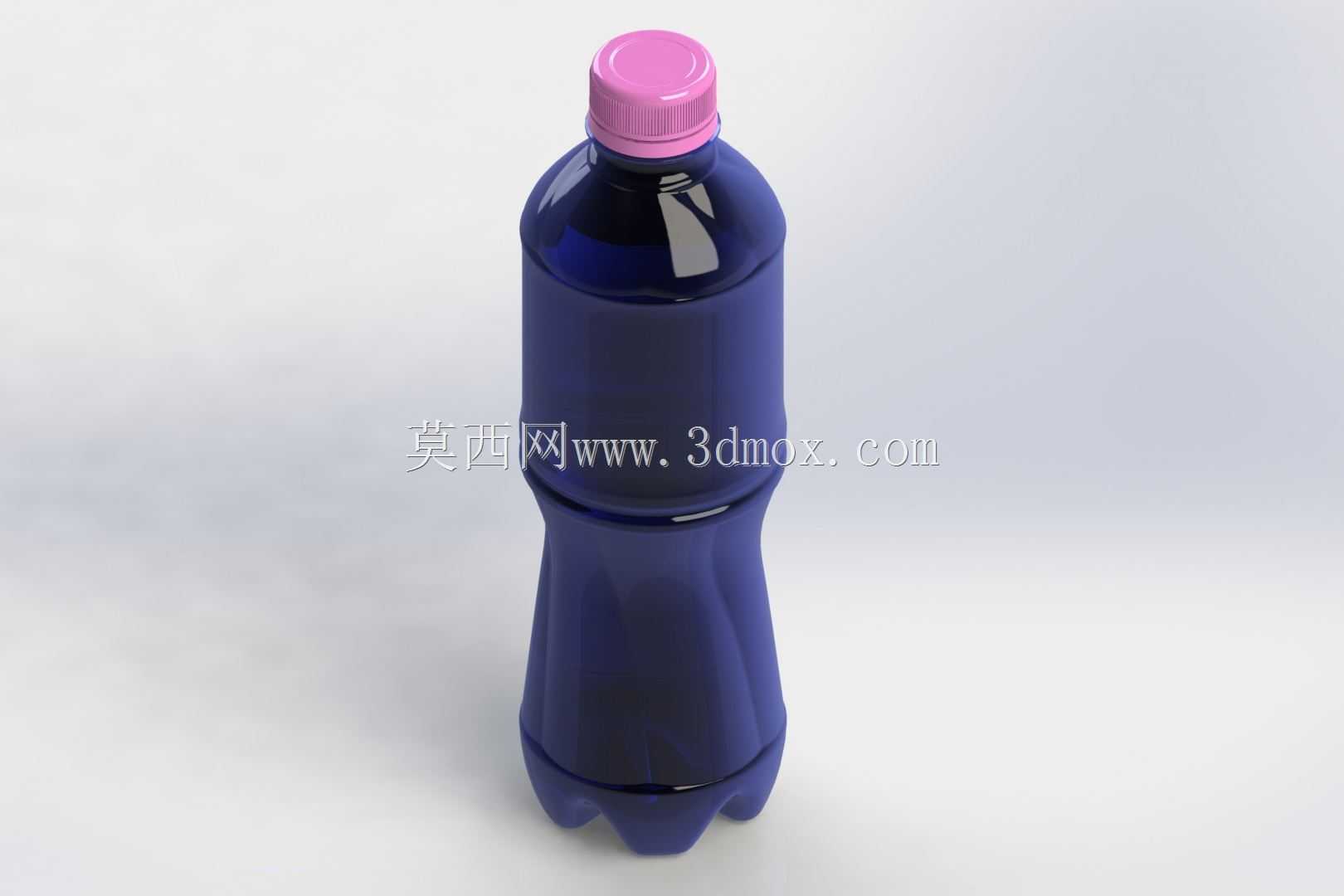

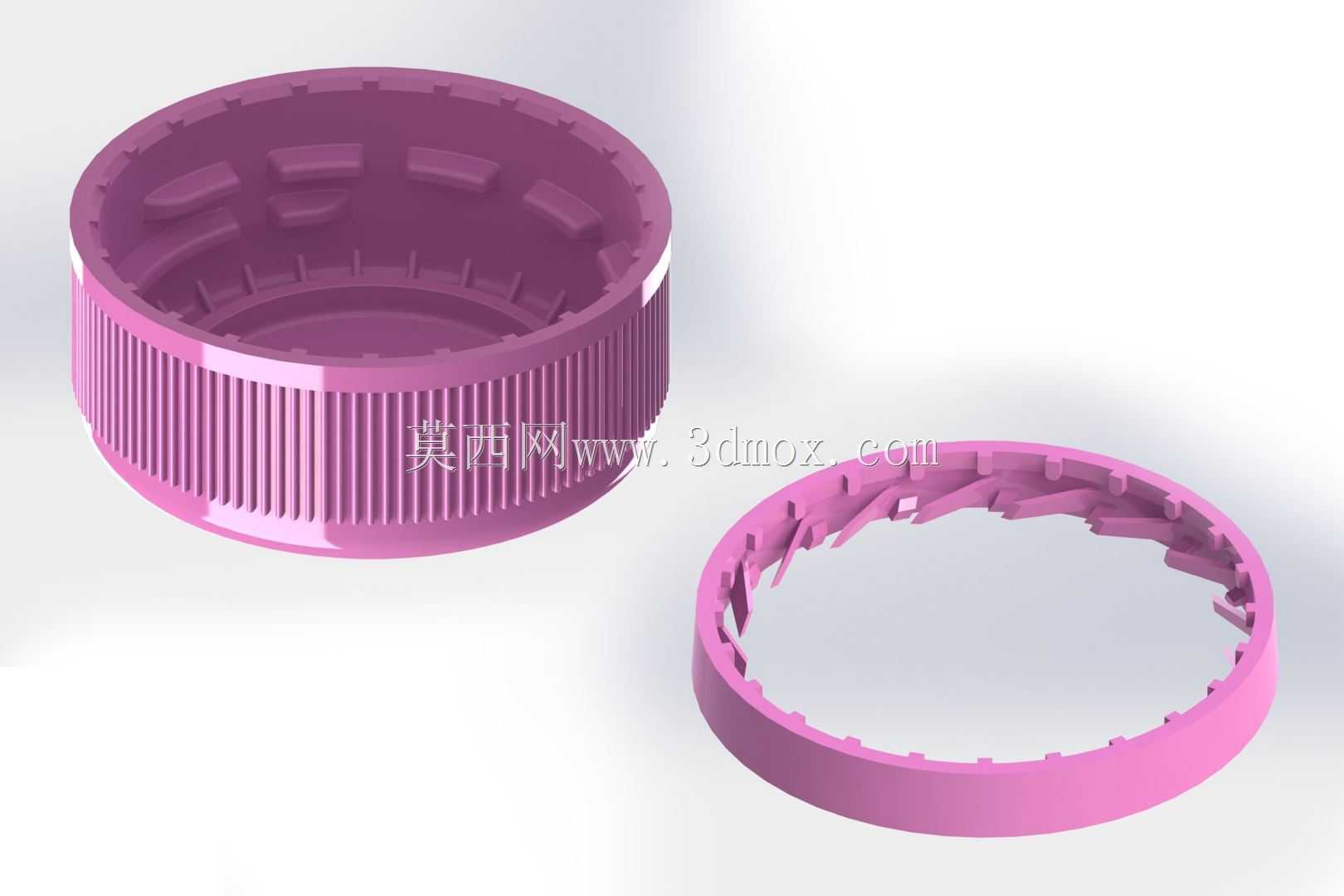

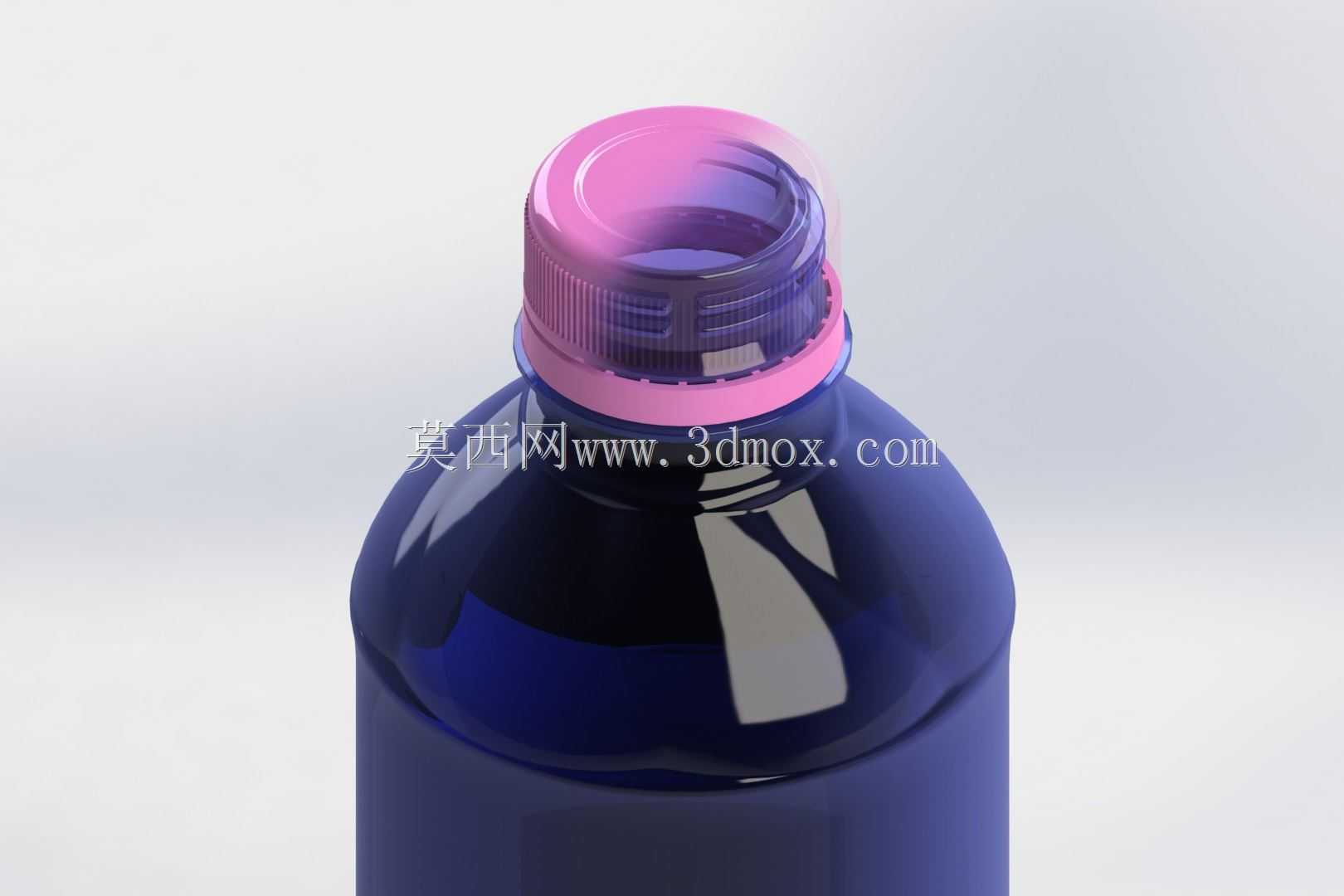

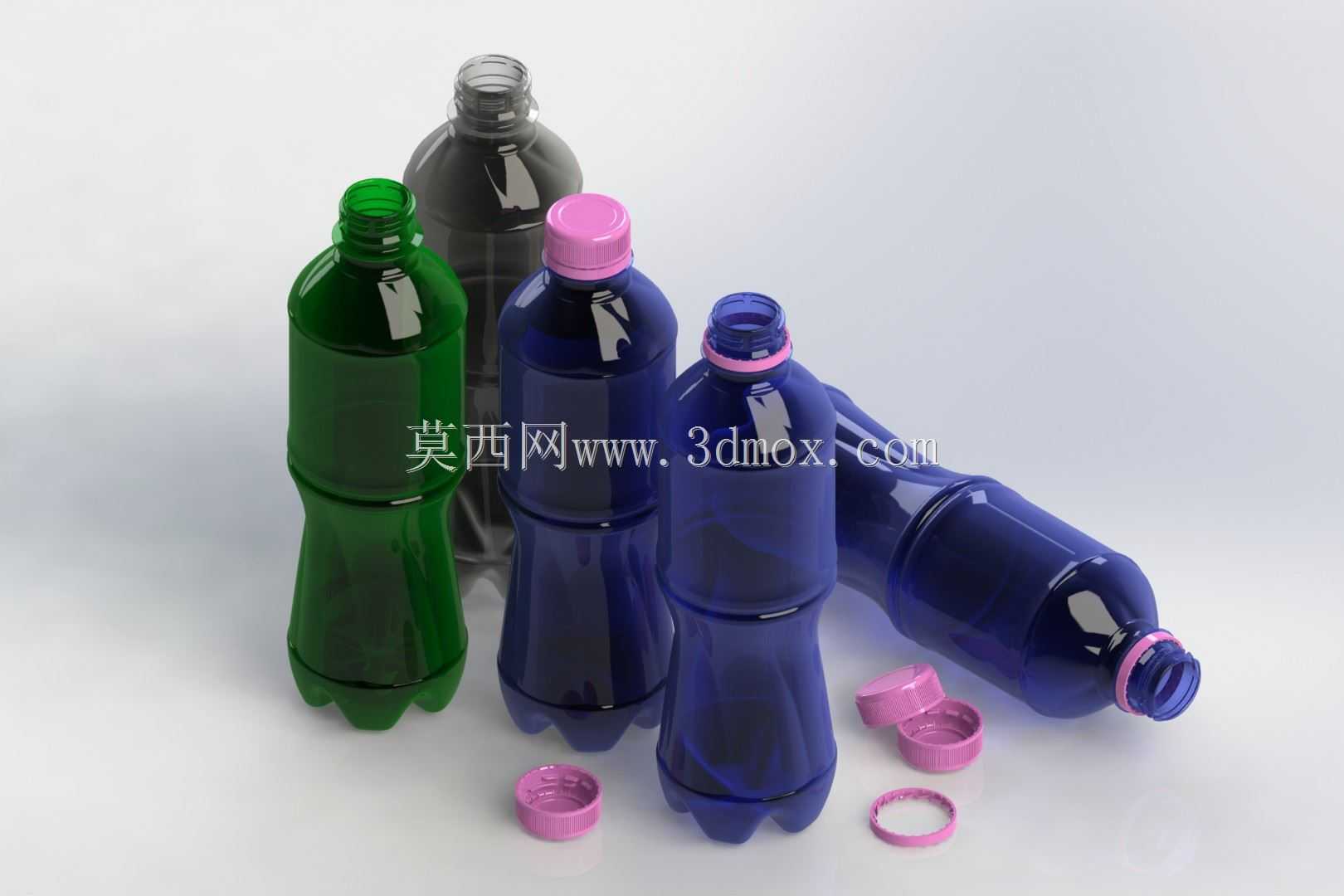

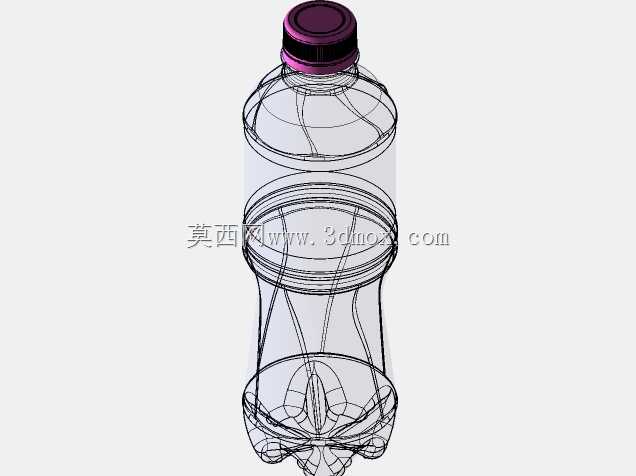

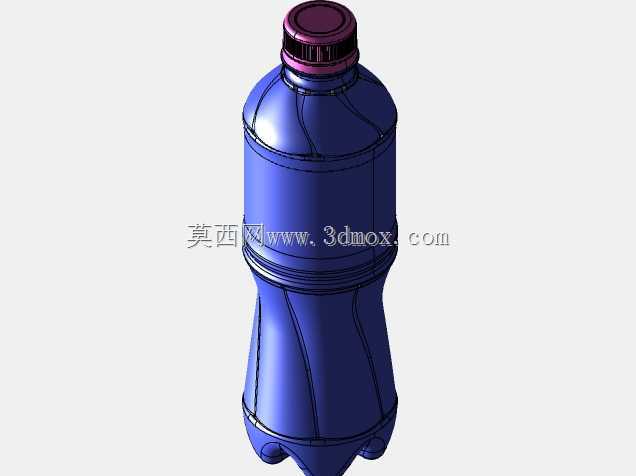

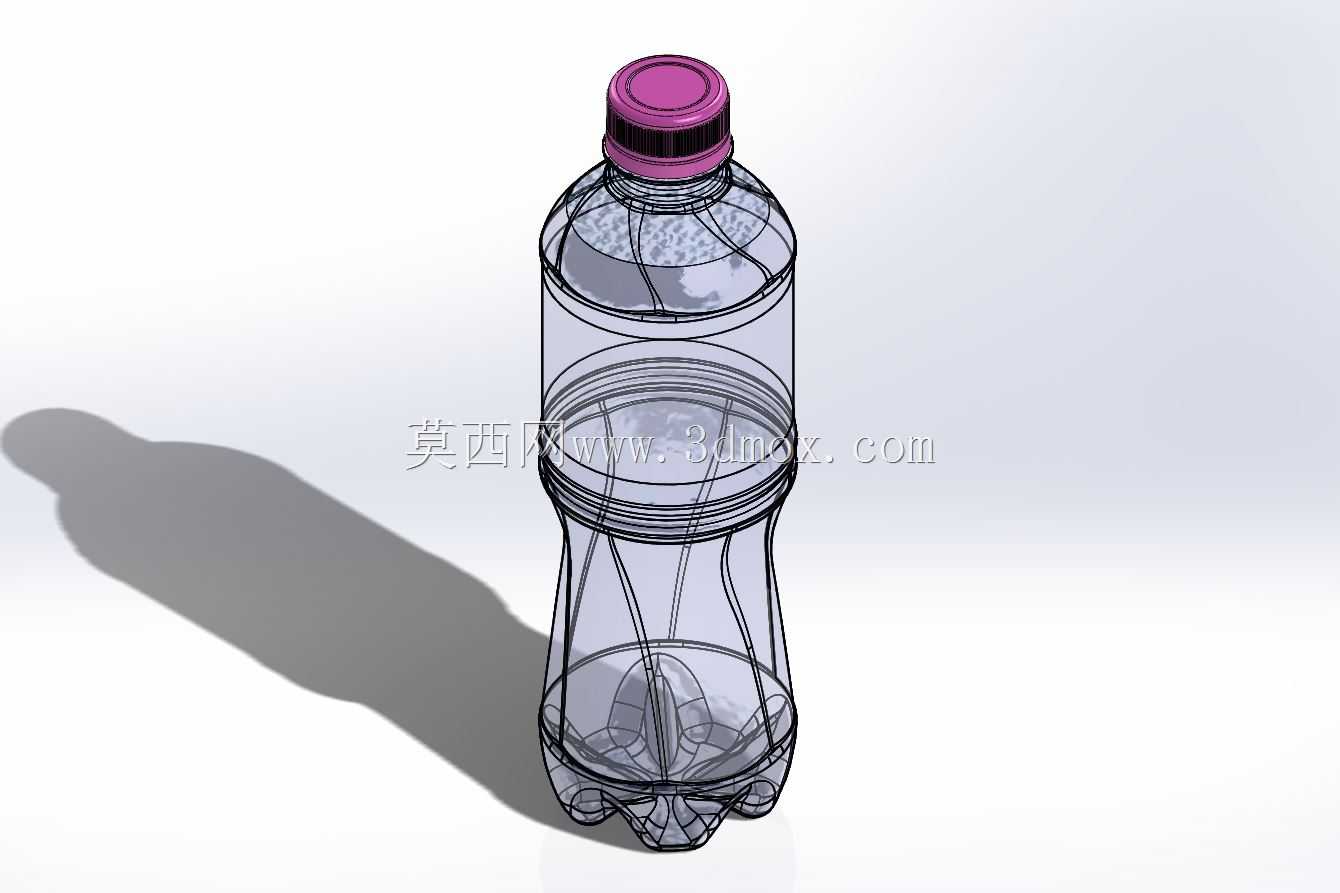

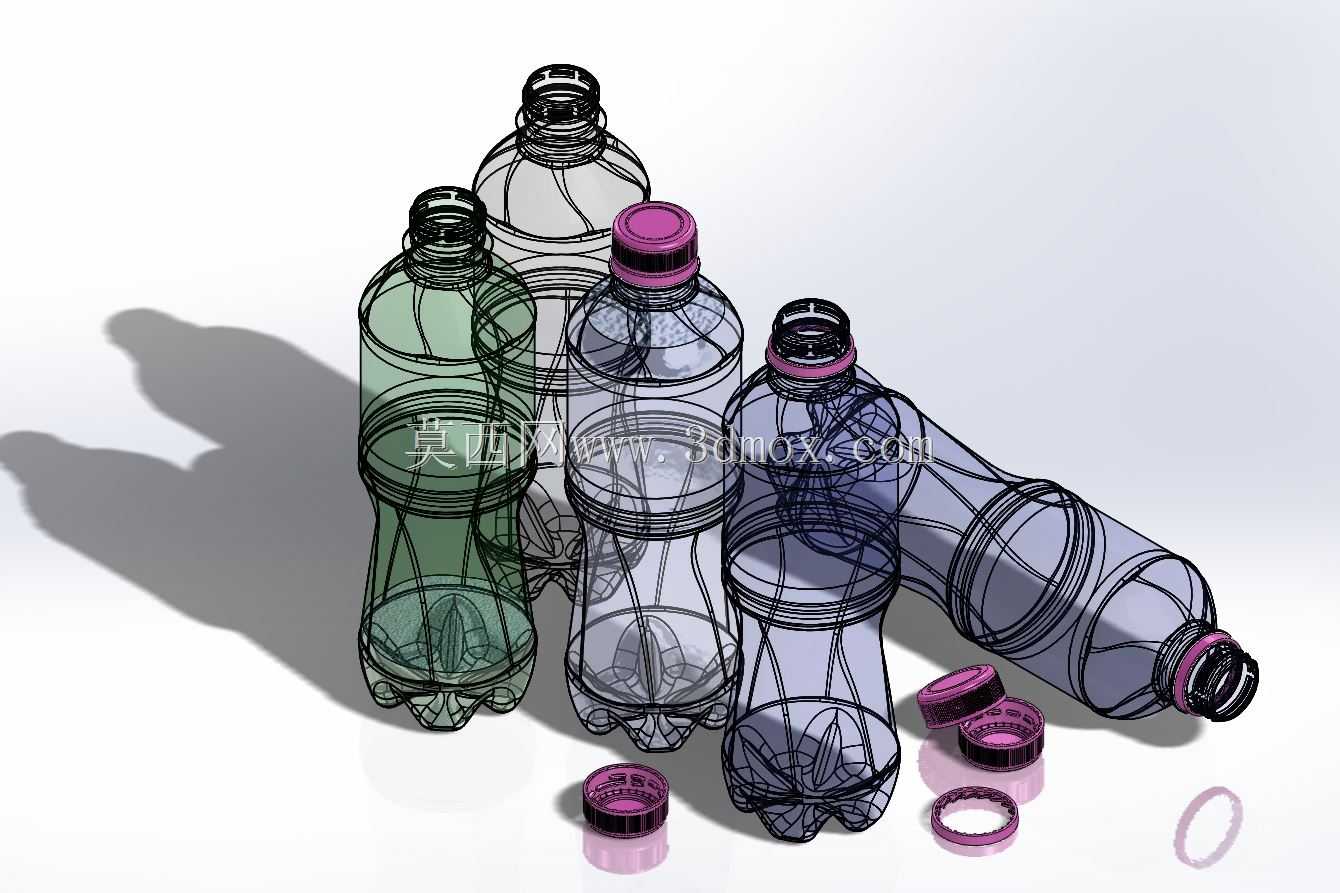

日常快消品流通领域里，PET聚酯瓶是液态饮品封装的核心载体，从碳酸饮料、瓶装饮用水到果汁茶饮，绝大多数常温流通的液态快消品都采用这类吹塑成型的聚酯容器完成封装，直接对接高速灌装生产线的旋盖、贴标、输送工位，适配每分钟数百瓶的连续化生产节拍。这类瓶型的结构设计首先要匹配灌装环节的工况要求，瓶身的加强筋布局不能只做外观装饰，要兼顾空瓶输送过程中的抗挤压能力，避免风道输送时瓶身凹陷变形，同时要考虑满瓶堆叠仓储的纵向载荷，底部的花瓣式支撑脚结构，就是为了分散堆叠时的瓶底应力，避免放置时出现失稳倾斜，同时适配灌装机的进瓶拨轮定位尺寸，保证每个瓶子进入灌装工位时能精准对准灌装阀口，不会出现偏位漏液的问题。不同容量规格的瓶身直径、瓶口螺纹尺寸都要遵循行业通用的互换标准，图中展示的几款瓶型都采用标准PCO瓶口结构，可适配通用的塑料防盗盖，不需要单独开模定制封盖零件，既降低了包材采购成本，也能兼容现有产线的旋盖头尺寸，不需要针对瓶型调整旋盖设备的扭矩参数与夹持行程。瓶身的曲面过渡设计要兼顾吹塑成型的工艺可行性，壁厚分布需要结合拉伸吹塑的材料流动特性做优化，瓶肩位置的过渡圆角不能过小，否则吹塑过程中容易出现局部壁厚过薄，导致灌装后承压不足出现破裂，尤其是碳酸饮料用瓶，还要考虑内部二氧化碳的内压载荷，瓶身的周向加强筋能提升整体抗内压能力，避免储存过程中出现瓶身鼓胀变形。瓶口的密封面平整度是设计的核心管控点，螺纹的起始位置、防盗环的连接桥强度都要经过反复验证，既要保证旋盖时能顺畅到位，密封垫圈能完全贴合瓶口端面实现密封，也要保证消费者开启时防盗环能顺利断裂，同时不会出现螺纹滑牙导致的漏液问题。瓶底的中心内凹结构是为了抵消灌装后液体压力导致的瓶底外凸，保证瓶子能平稳放置在平面上，不会出现晃动，花瓣式的底脚设计还能提升瓶子跌落时的抗冲击能力，从常规仓储高度跌落时，底脚的曲面结构能分散冲击能量，避免瓶底开裂。不同颜色的瓶身是通过在聚酯原料中添加色母实现，深色瓶身可以阻隔光线穿透，适合盛装对光照敏感的饮品，延长内容物的保质期，透明瓶身则多用于纯净水等对透光展示有要求的产品，瓶身的标签区域要预留足够的平整面，适配套标、贴标工序的定位要求，标签位置的瓶身直径公差要控制在合理范围内，避免标签贴附后出现褶皱、移位。这类瓶型的三维建模过程中，需要先确定瓶口的标准接口尺寸，再根据容量要求计算瓶身的截面轮廓，通过曲面放样构建整体外形，再逐一添加加强筋、底脚、螺纹等细节结构，建模时要预留吹塑成型的拔模斜度，所有曲面都要做G2连续过渡，避免出现锐边导致的应力集中，同时要做壁厚分析，模拟吹塑过程中的材料拉伸分布，提前预判可能出现壁厚过薄的区域，调整曲面的拉伸比，保证成型后的瓶身各位置壁厚都能满足强度要求。在实际产线适配中，瓶身的总高度、最大直径要和现有灌装机的星轮、导板尺寸匹配，更换瓶型时只需要更换对应规格的星轮配件就可以实现共线生产，不需要对整线做大规模改造，瓶身的重心位置要经过校核，保证高速输送过程中不会出现倒瓶，尤其是风道输送空瓶时，瓶身的受风面积、重心高度都会影响输送稳定性，设计时要尽量降低重心位置，提升输送过程的顺畅度。
