大牵引力电动绞车牵引起重设备结构设计

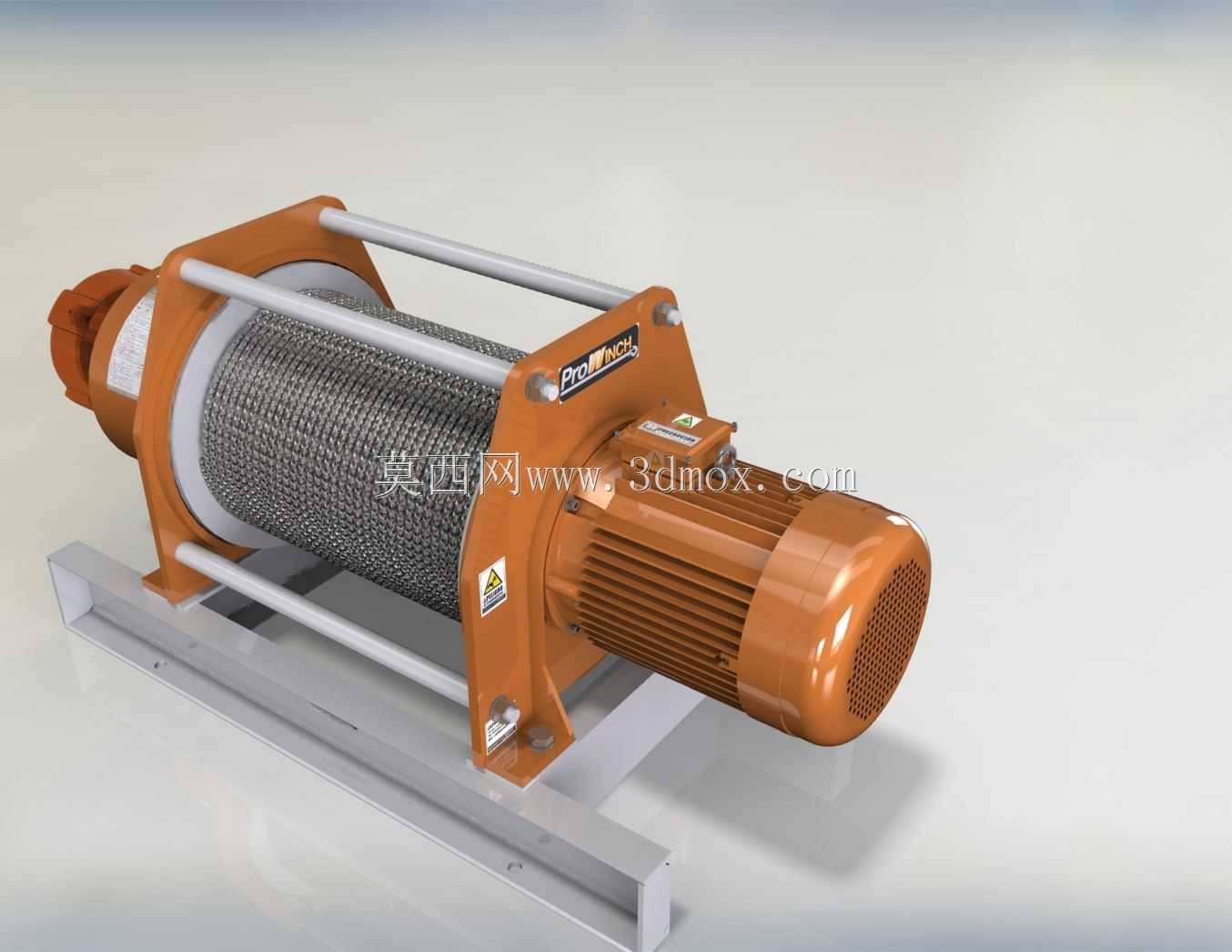

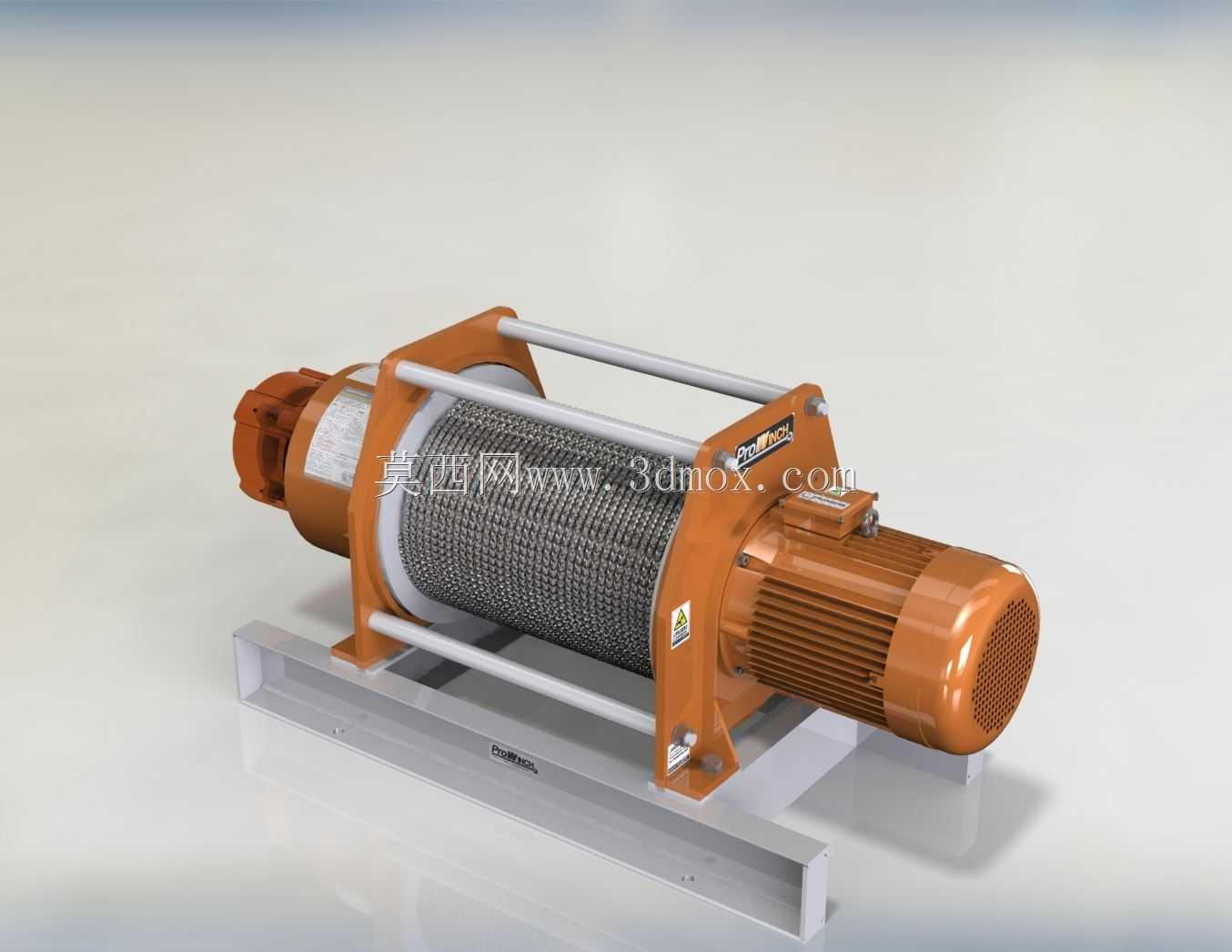

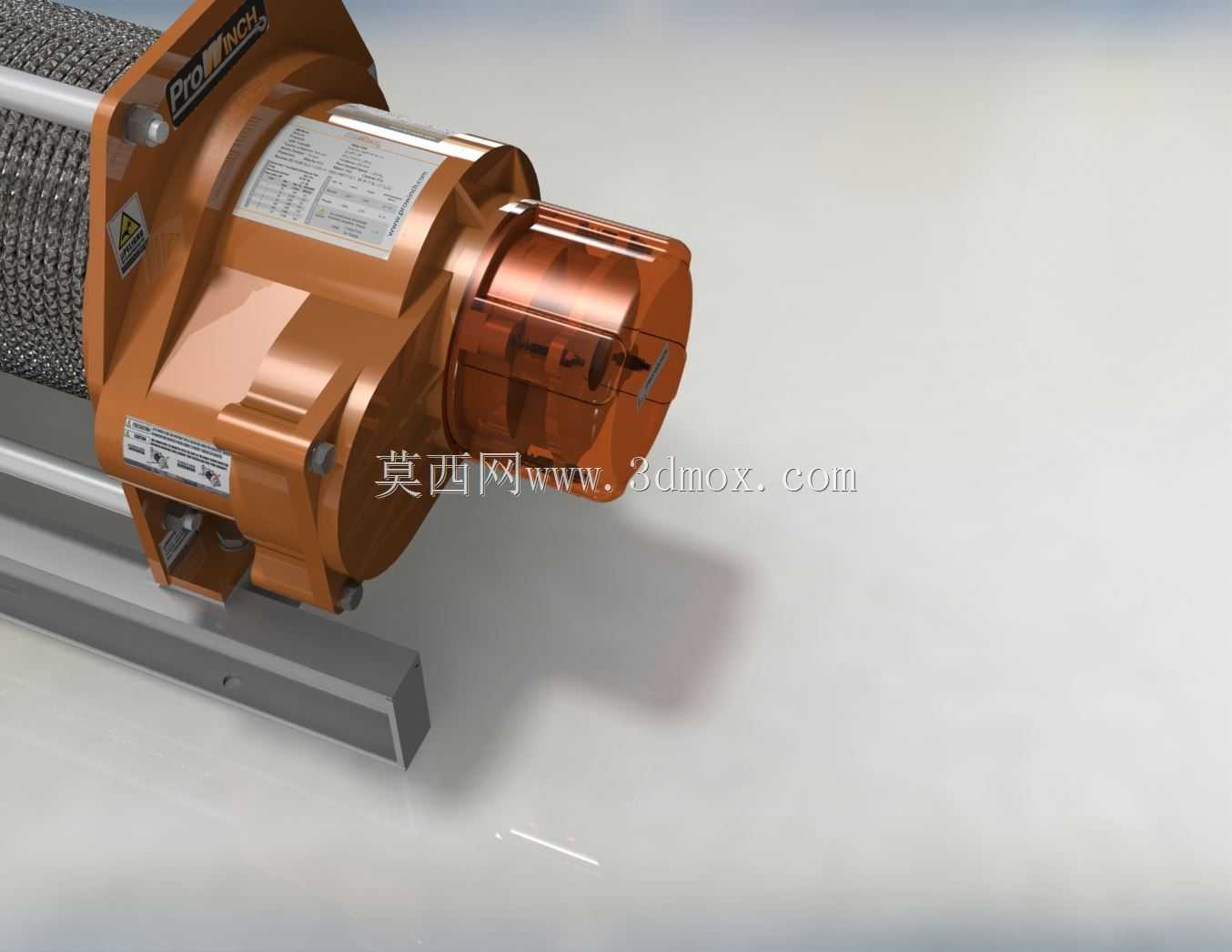

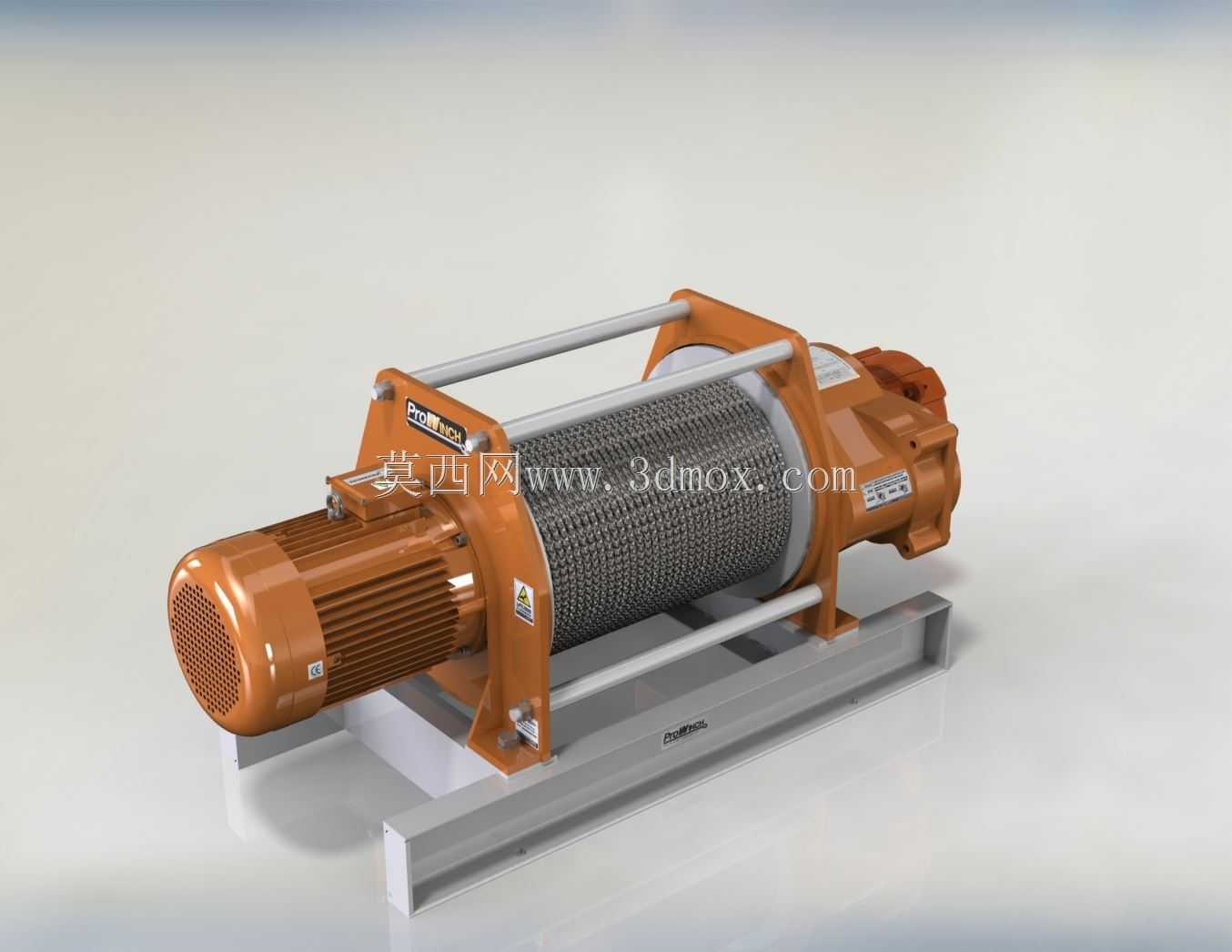

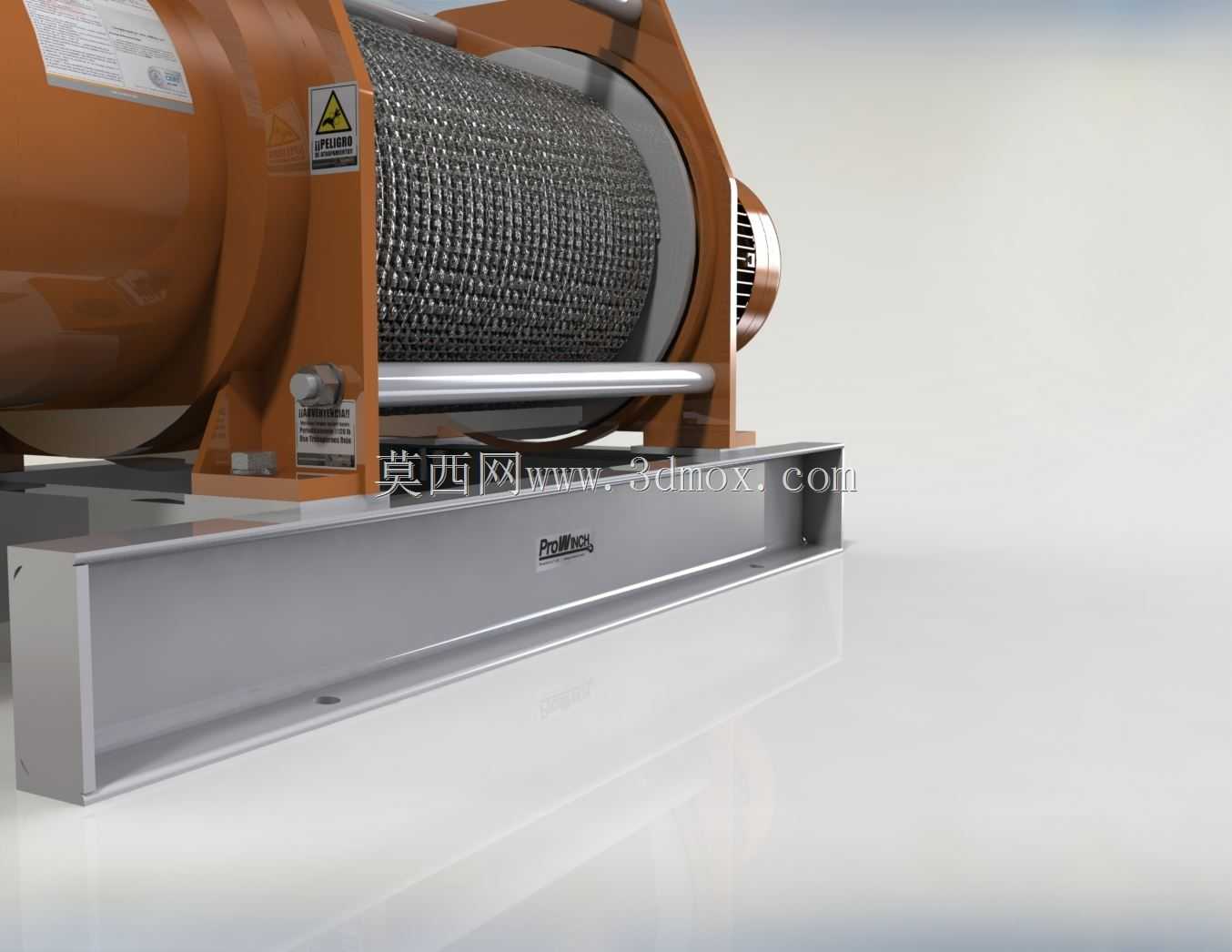

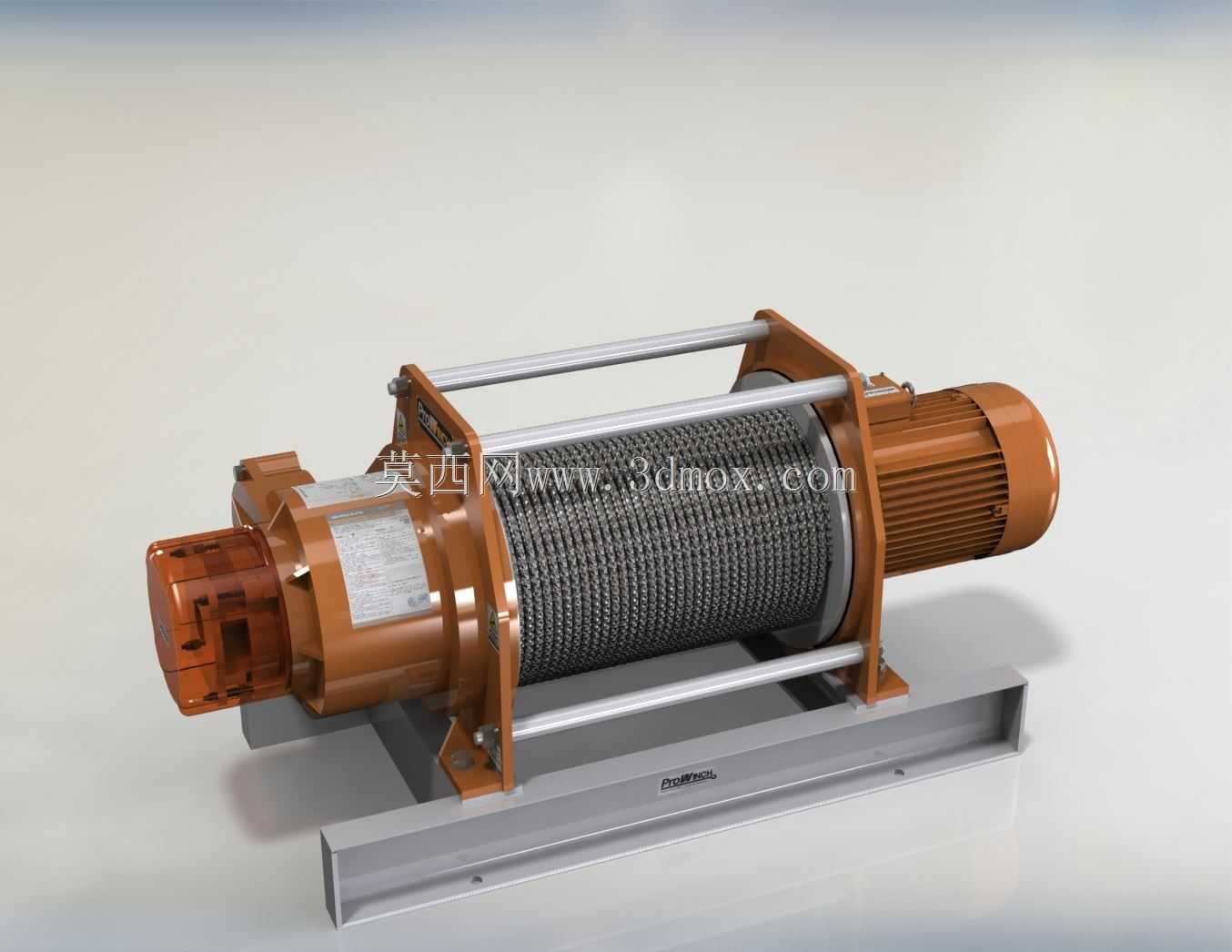

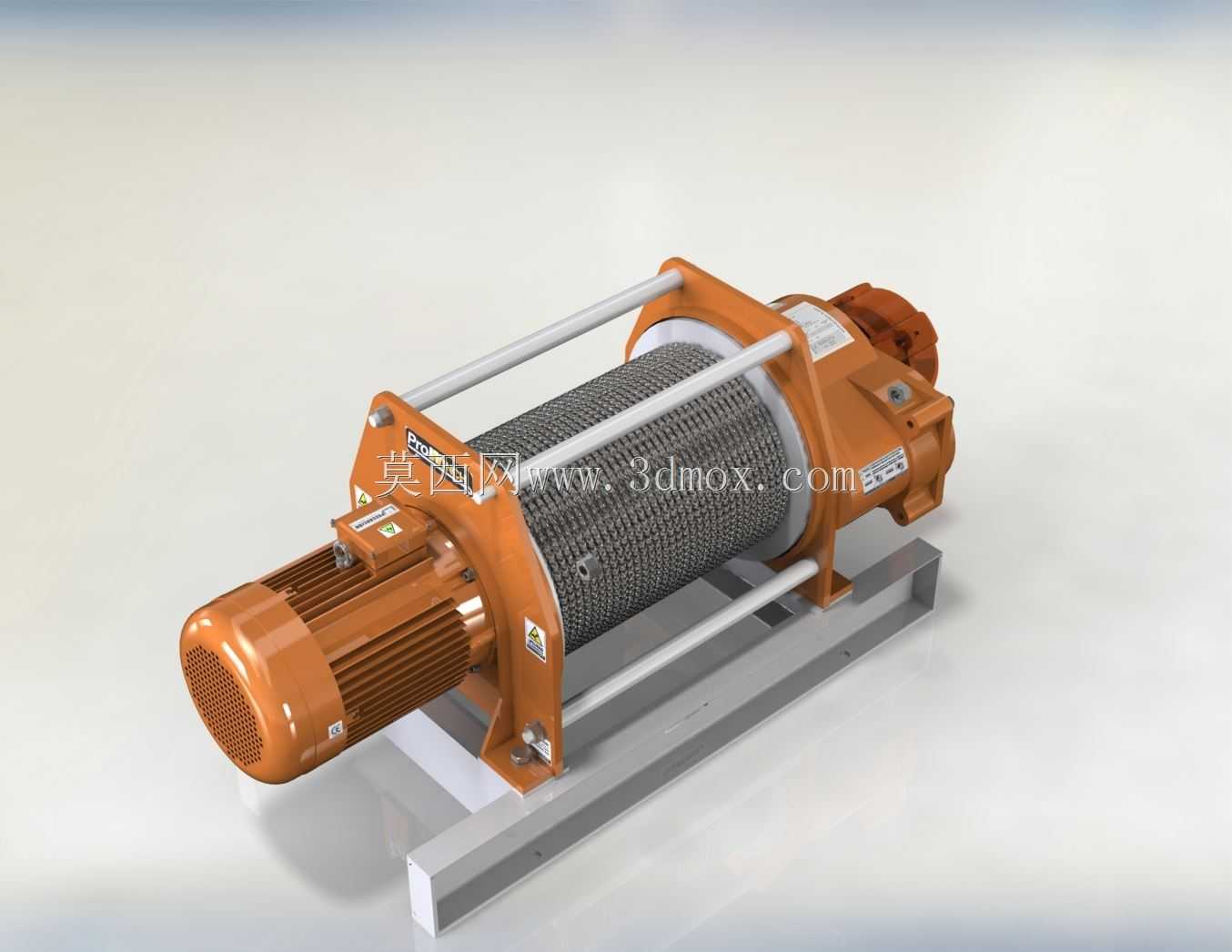

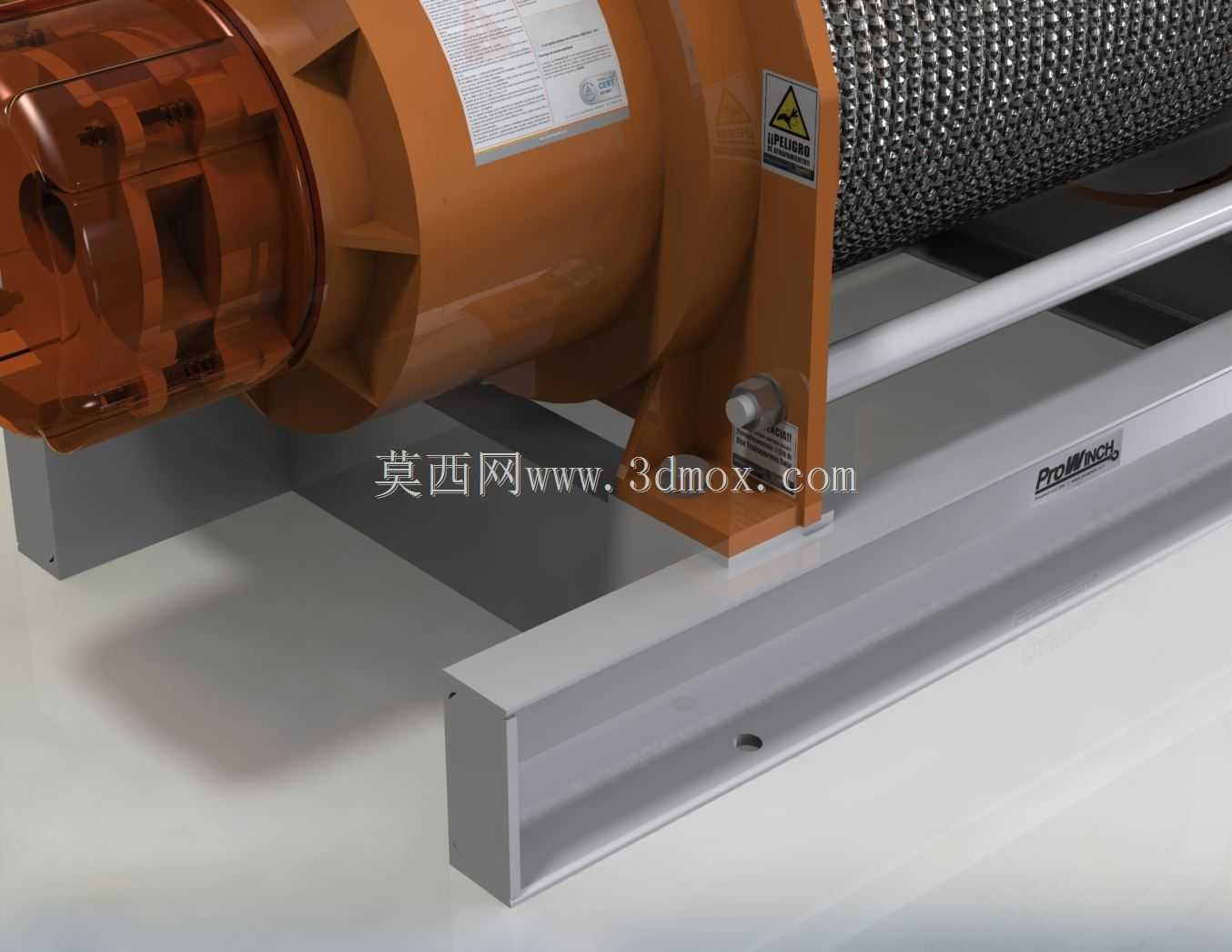

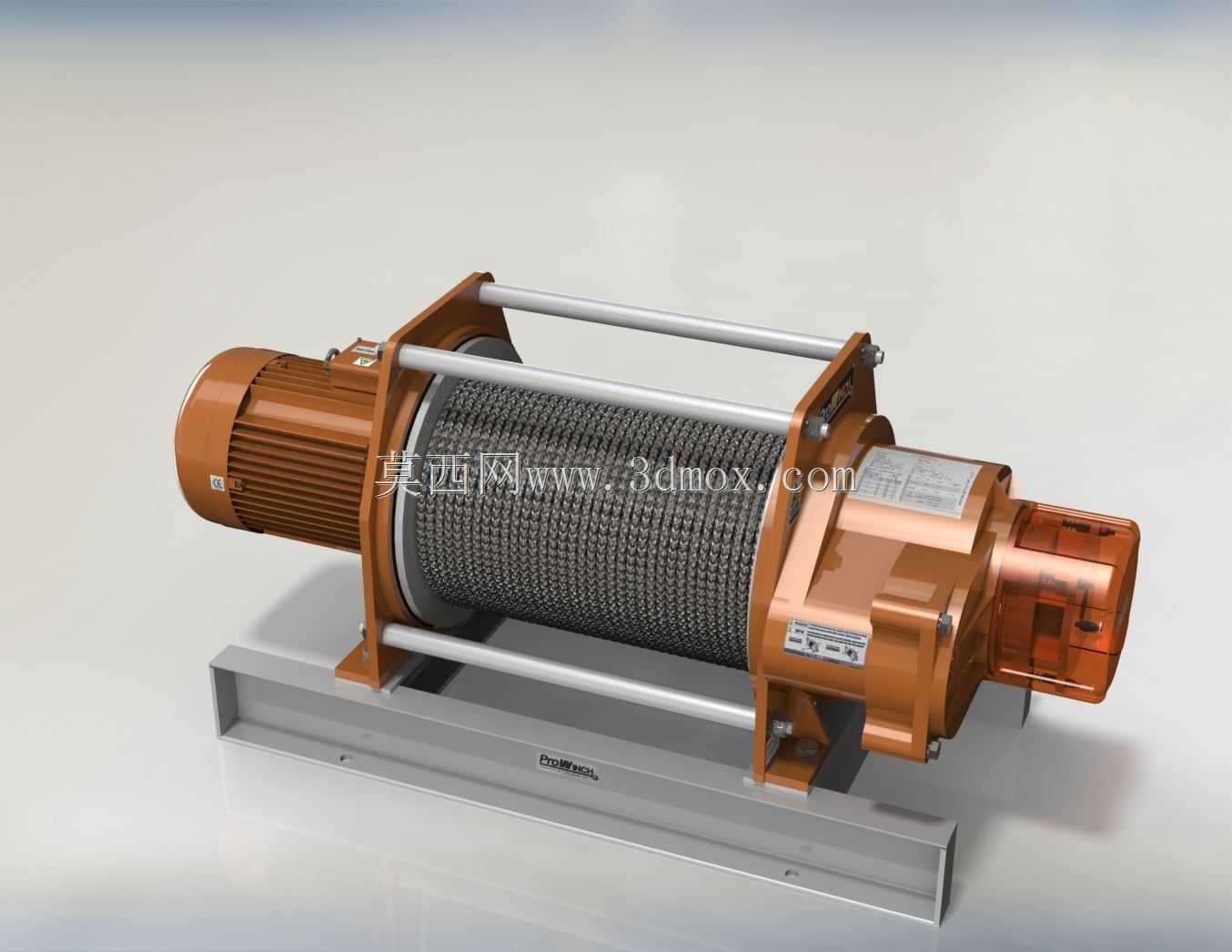

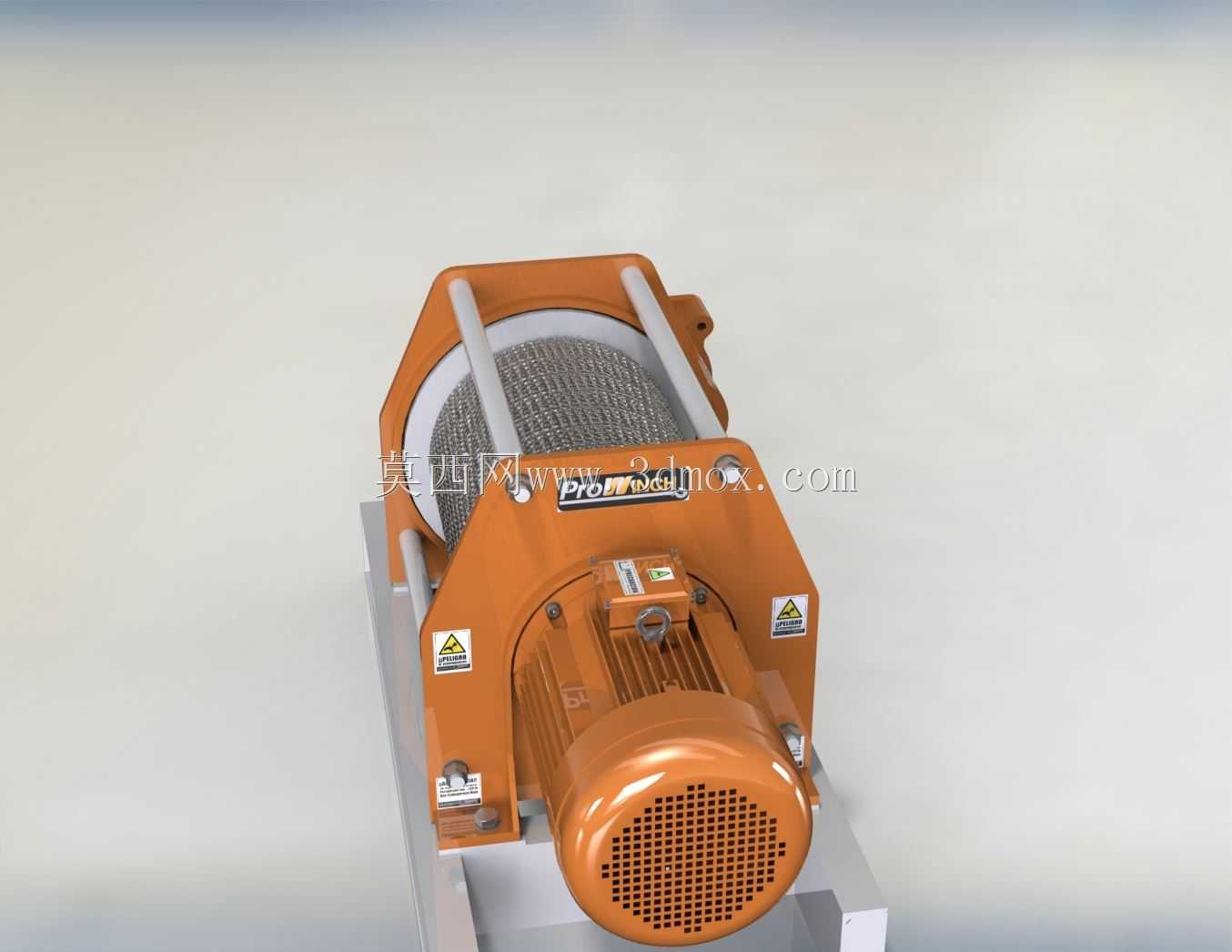

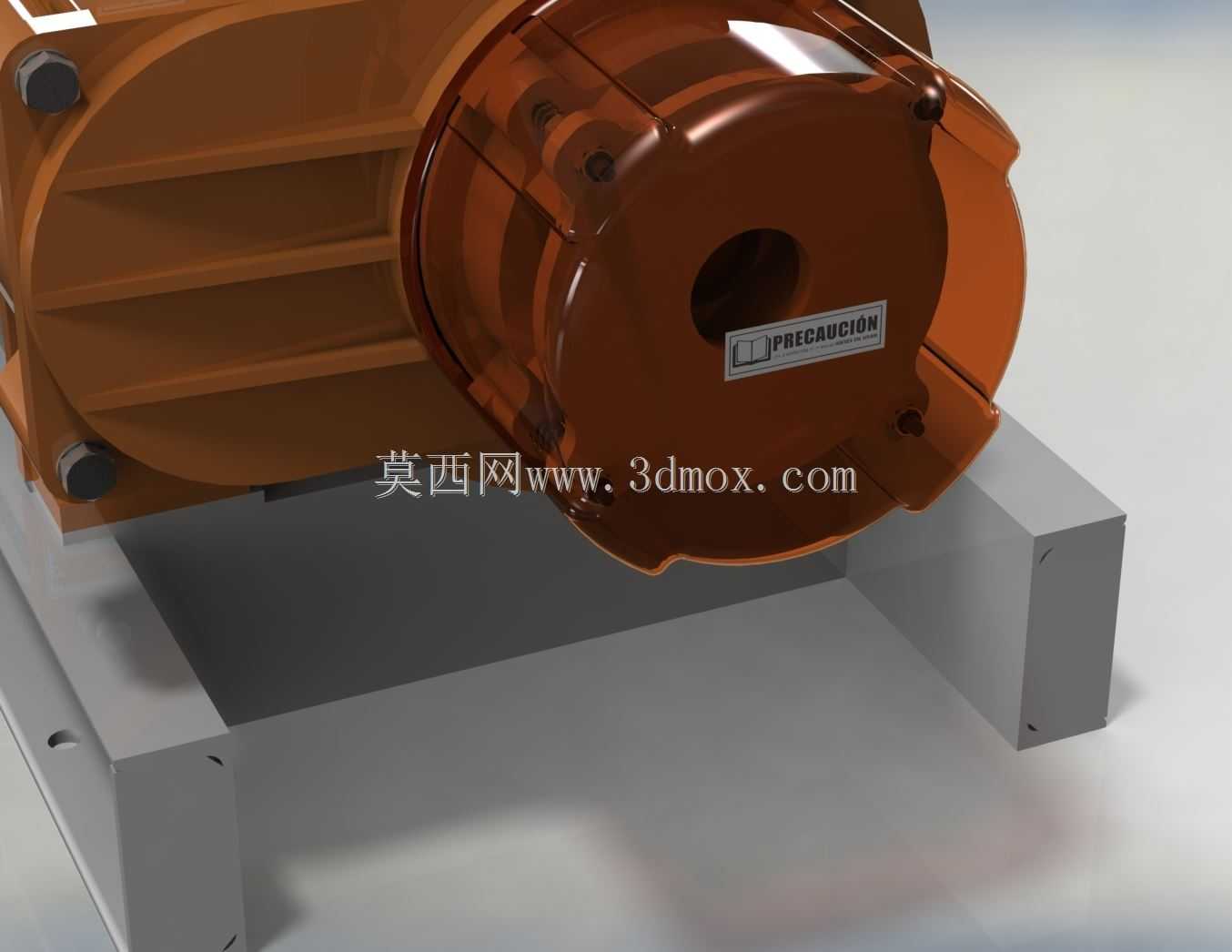

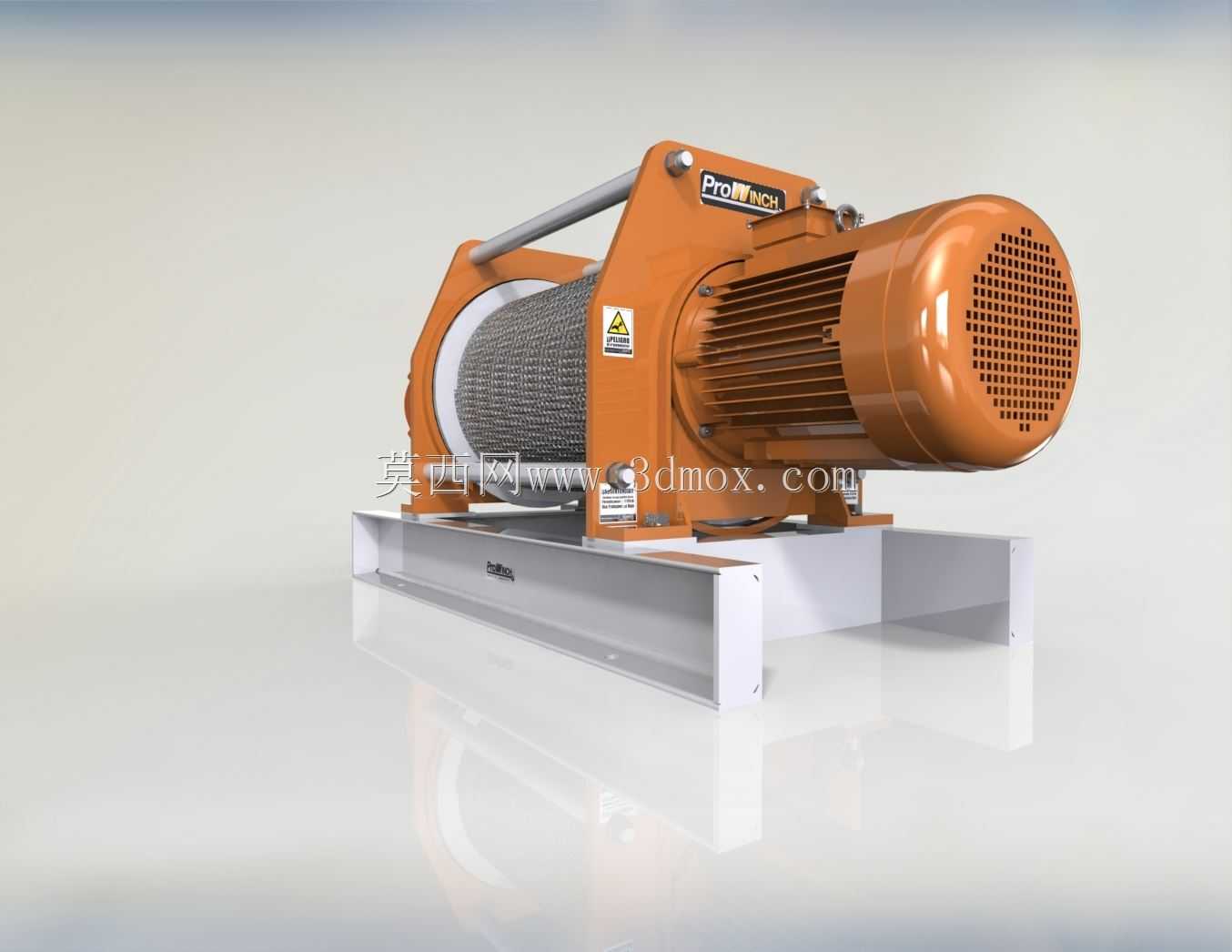

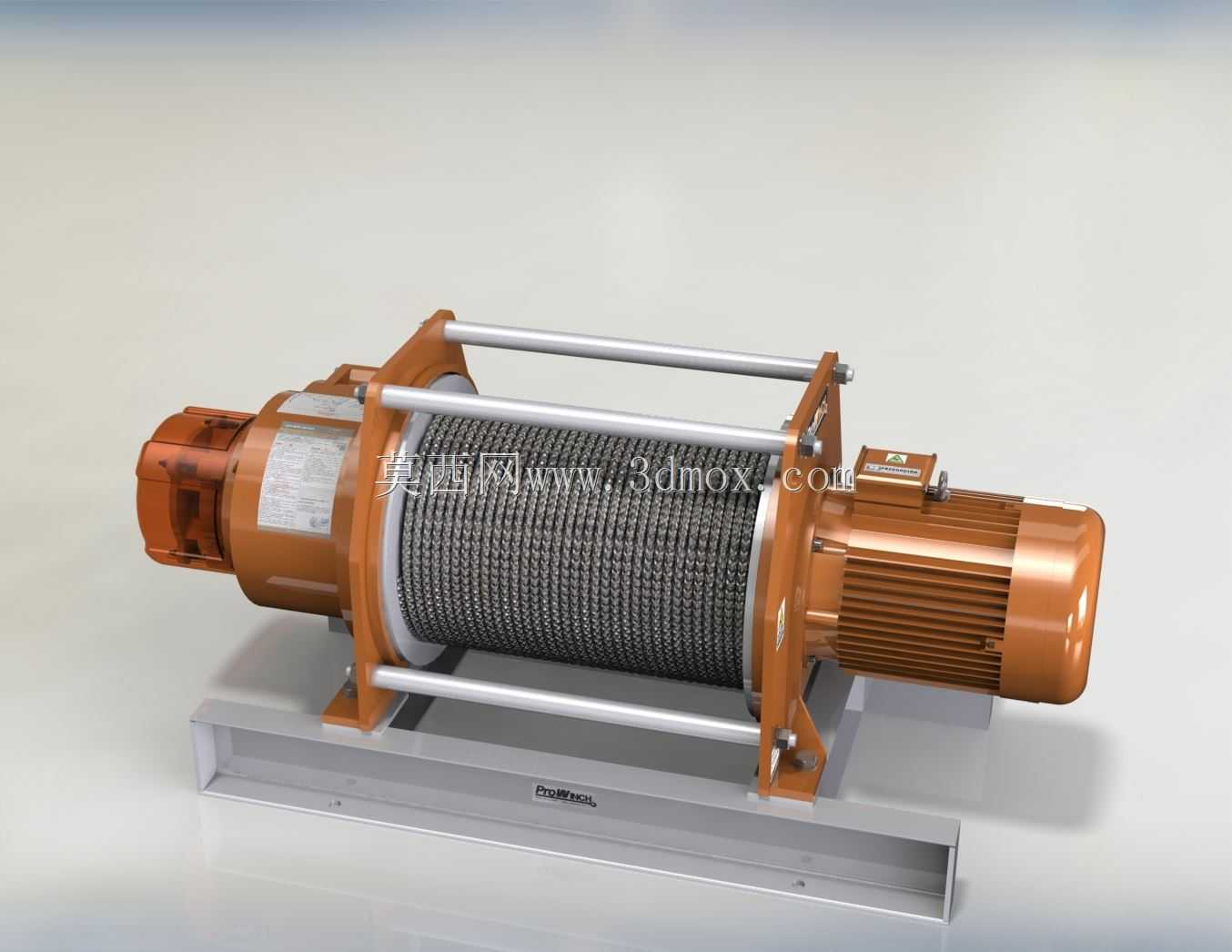

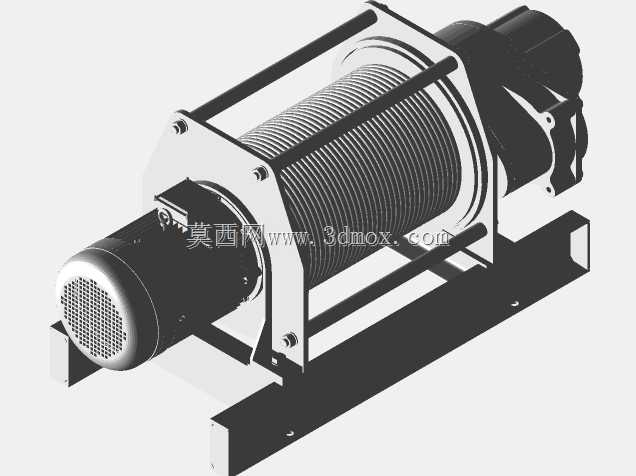

这款电动牵引起重绞车主要面向重载拖拽与垂直起吊作业场景，可适配越野救援、工程施工、厂区重物移位、林业集材、船舶系泊拖拽等多类作业环境，能够在无外接大型起重设备的工况下，完成最高7700Kg负载的牵引与起升作业，解决狭小空间、野外无配套起重设施场景下的重物移位难题。设备整体采用卧式集成化布局，将驱动电机、减速传动机构、缆绳卷筒、制动组件整合为一体式结构，无需额外拆分组装即可完成安装固定，大幅降低现场部署的工作量。卷筒部分采用大直径宽幅设计，表面加工有适配缆绳的螺旋绳槽，能够引导缆绳整齐排布，避免多层缆绳乱绳、咬绳导致的缆绳磨损与作业安全隐患，卷筒两端设置加高挡边，可防止缆绳在收放过程中从卷筒侧边脱出。驱动端匹配专用减速机构，将电机的高转速低扭矩输出转化为低转速大扭矩的卷筒驱动力，同时集成常闭式制动组件，在动力中断或停止作业时可自动锁止卷筒，避免负载溜滑引发安全事故，制动组件可从设备侧方直接拆解维护，无需整体拆分设备即可完成制动片磨损检查与更换。设备的安装底座采用加厚钢板焊接成型，底座预留多组标准化安装孔位，可直接固定在车辆底盘、设备机架、固定安装平台上，安装边界充分考虑不同搭载平台的尺寸兼容性，整体宽度控制在常规车载安装架的适配范围内，长度方向预留电机与卷筒的检修操作空间，安装后无需额外改动搭载平台结构即可完成固定。设备侧方预留电气接口与控制模块安装位，可适配有线控制、无线遥控两类操作方式，操作人员可在安全距离外完成缆绳收放的操作，避免近距离靠近重载作业区域引发的安全风险。设计过程中充分考虑设备的散热需求，驱动电机外壳设置大面积散热筋结构，长时间满负载作业时可快速散发工作热量，避免电机过热导致的性能衰减与寿命缩短，卷筒与减速机构的连接端采用密封式轴承座设计，可阻挡野外作业时的粉尘、泥水侵入传动结构内部，降低日常维护的频次，适配多粉尘、高湿度的复杂作业环境。
