V型四缸动力装置结构三维建模作品

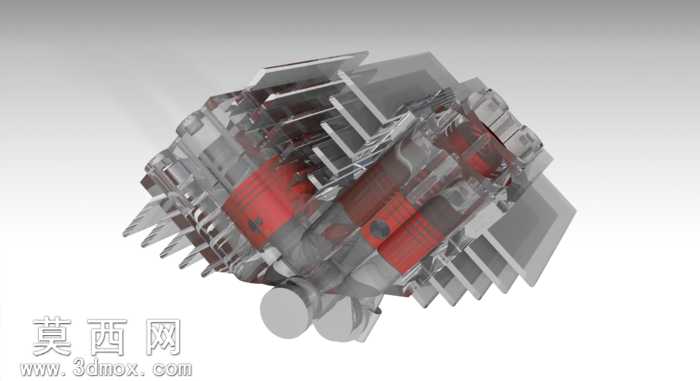

本作品为V型四缸内燃机的三维结构建模成果，建模阶段严格遵循V型四缸引擎的真实布局逻辑，采用90度夹角的缸体排布方案，还原了V型引擎紧凑化布局的核心设计优势。建模过程中先完成整体缸体的基础轮廓搭建，通过参数化草图绘制确定曲轴安装位、缸套安装腔、散热鳍片的排布基准，再逐步细化内部的活塞组件、连杆结构、曲轴配重块、气门传动组等核心运动部件，确保各部件的装配间隙符合真实内燃机的工程设计规范，可实现完整的运动仿真演示。材质渲染阶段采用半透明材质覆盖缸体外壳部分，既保留了外部散热鳍片、安装接口、端盖结构的金属质感表现，又能清晰展示内部红色涂装的缸套组件、活塞运动腔道的布局，让观者可以直观看到动力传递的核心路径，区分固定壳体与运动部件的层级关系。结构设计上还原了V4引擎的典型特征：两侧缸体对称分布，曲轴采用整体式锻造结构的建模表达，连杆对应两侧缸体错列布置，平衡了直列四缸的长度缺陷与水平对置引擎的宽度问题，兼顾动力输出平顺性与整机布置紧凑性。设计思路围绕结构可视化与运动验证展开，没有过度添加冗余的外观装饰件，所有建模特征均服务于展示V4发动机的核心工作结构，通过半透明渲染的处理方式，打破了实体外壳对内部结构的遮挡，既可以观察外部的散热结构、安装定位点位、附属接口布局，也能清晰看到内部活塞往复运动、连杆带动曲轴旋转的传动逻辑，完整呈现V型四缸内燃机从外部安装结构到内部动力传递路径的全层级设计，可用于内燃机结构教学、动力总成布局参考、相关机械设计的方案验证使用。
