气动六缸径向动力装置结构设计

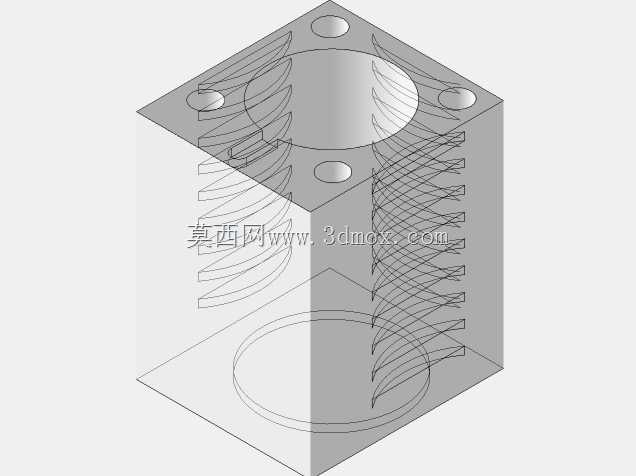

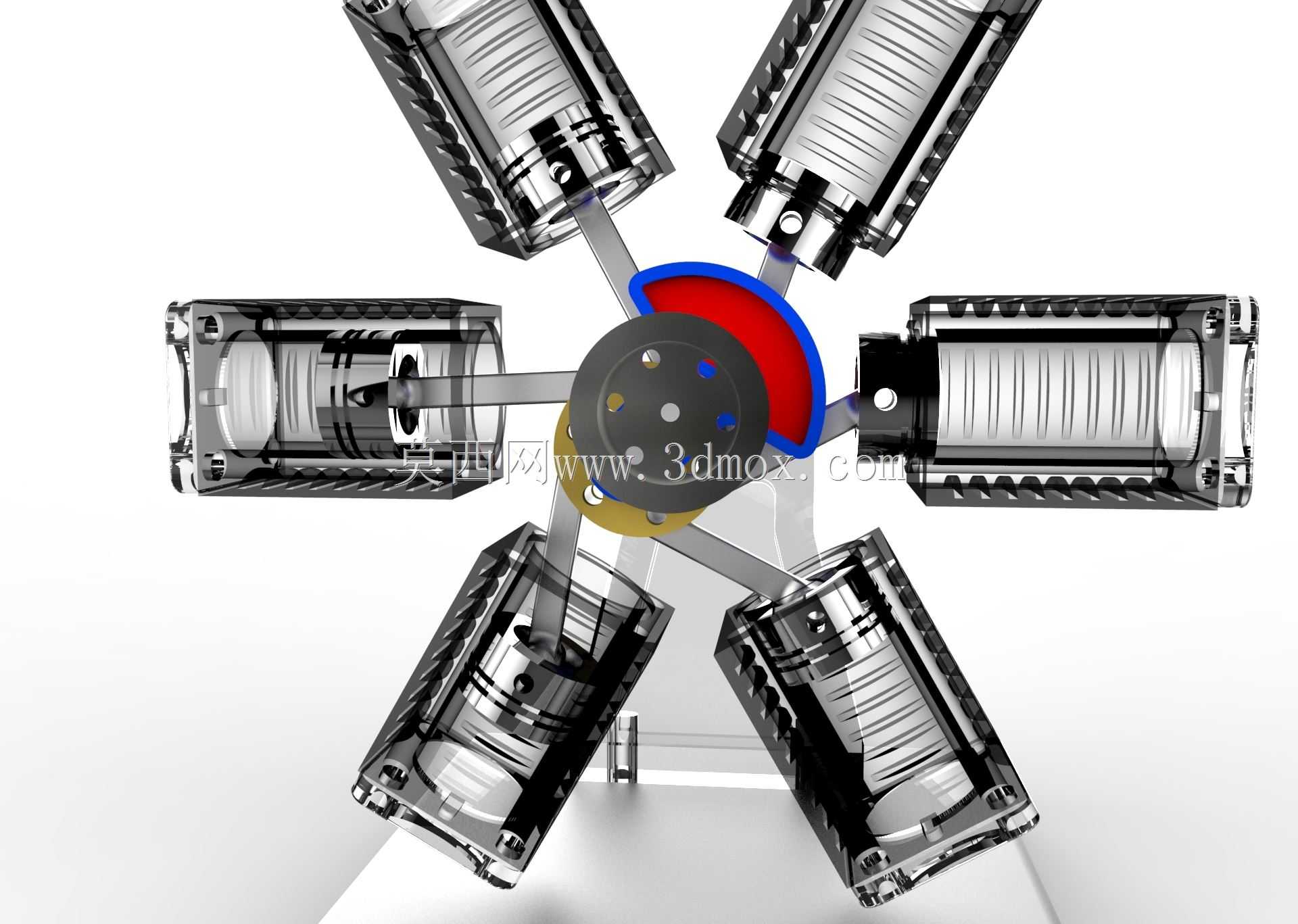

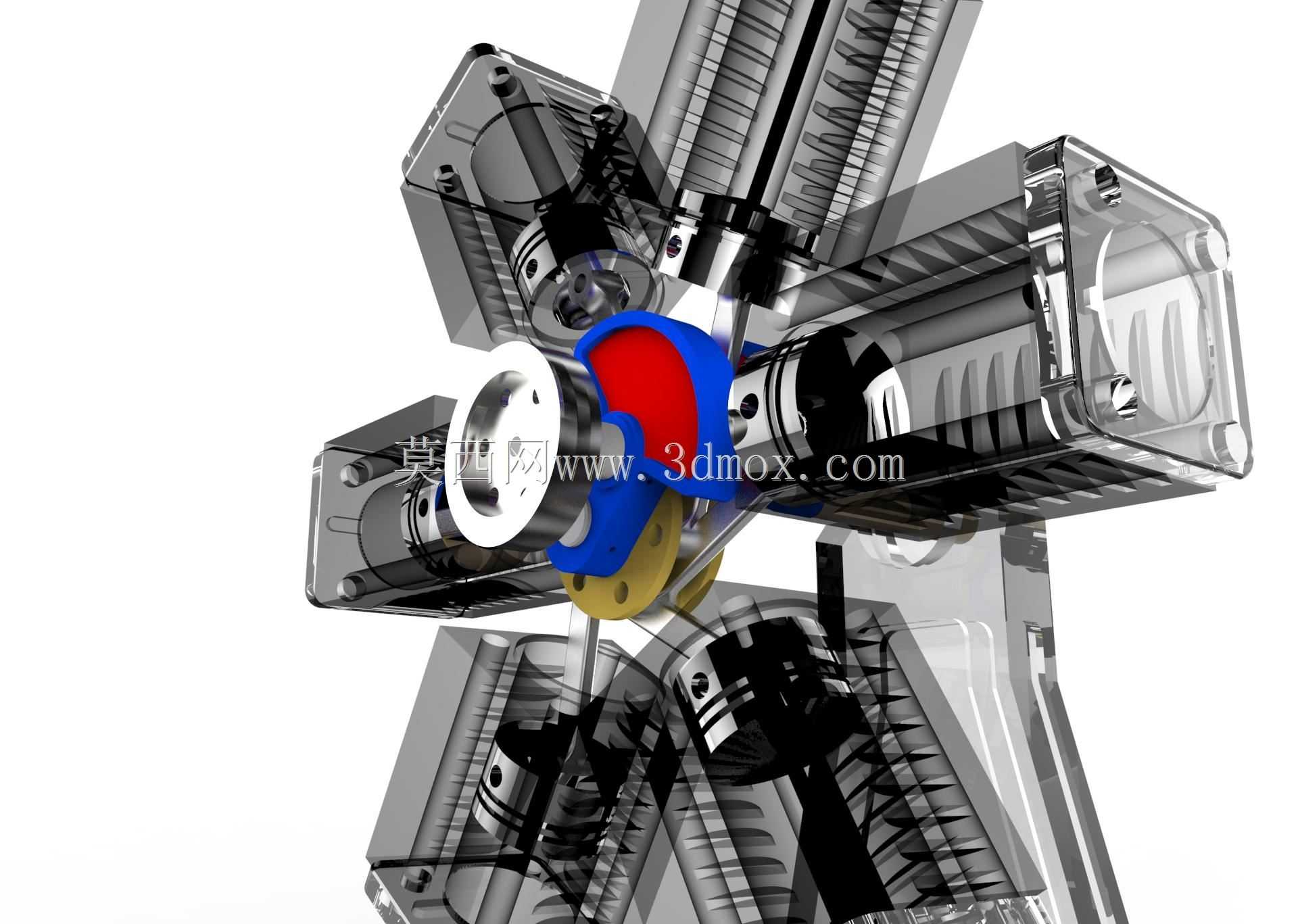

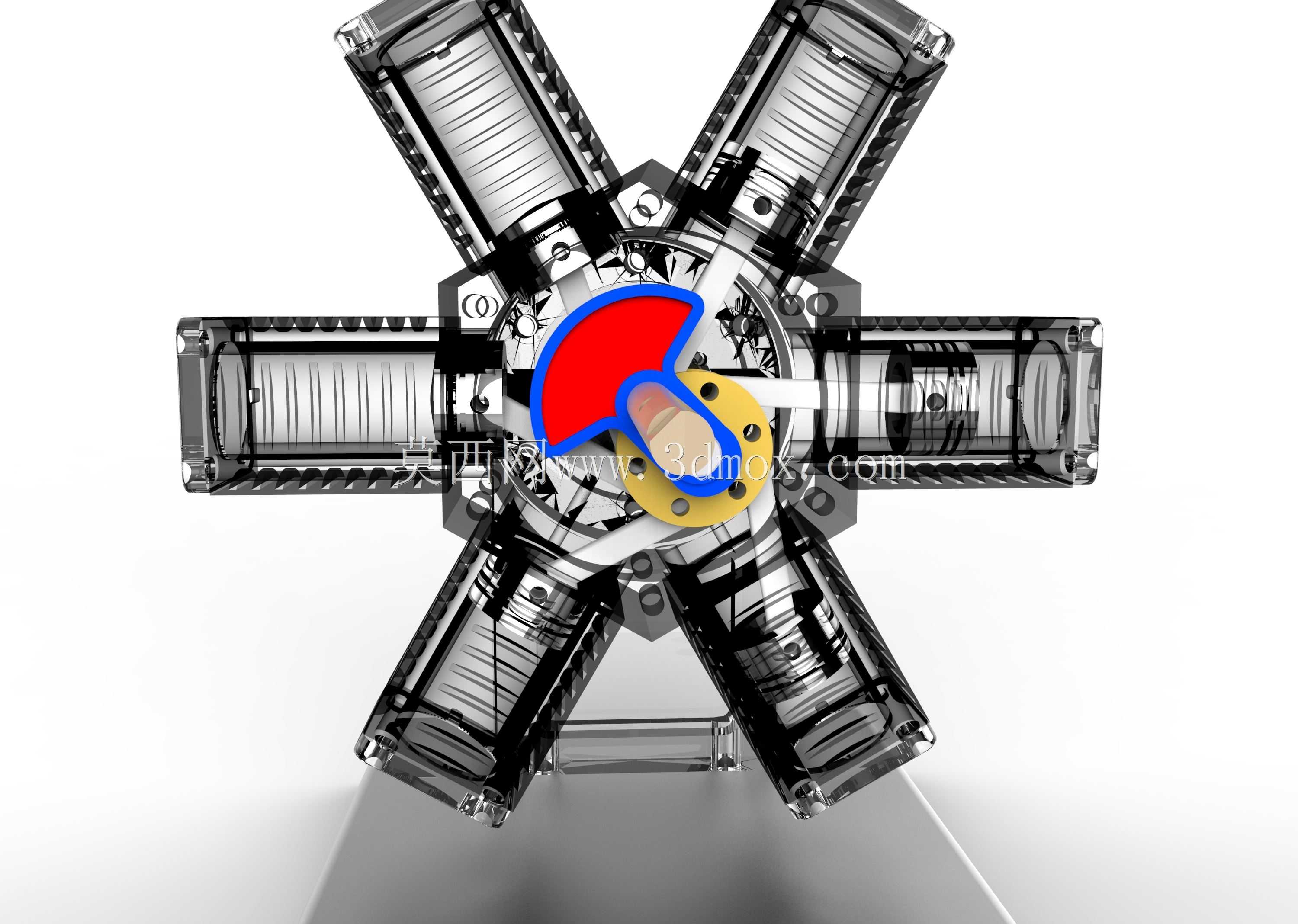

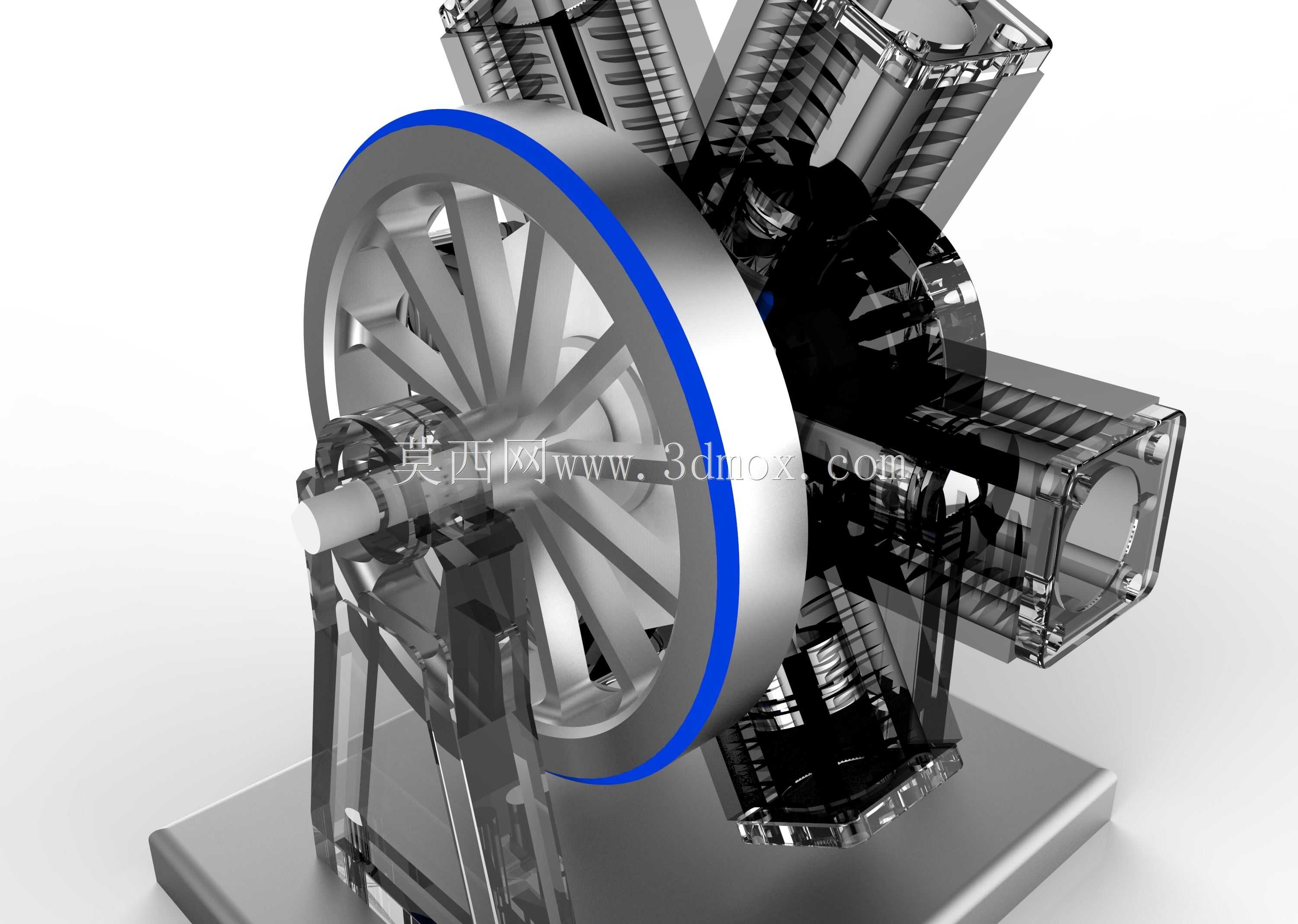

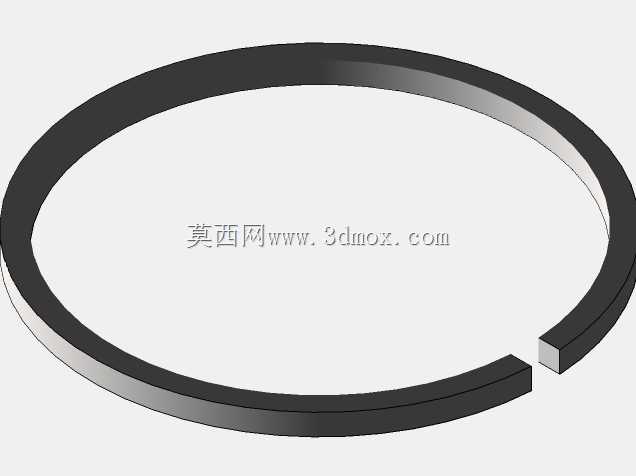

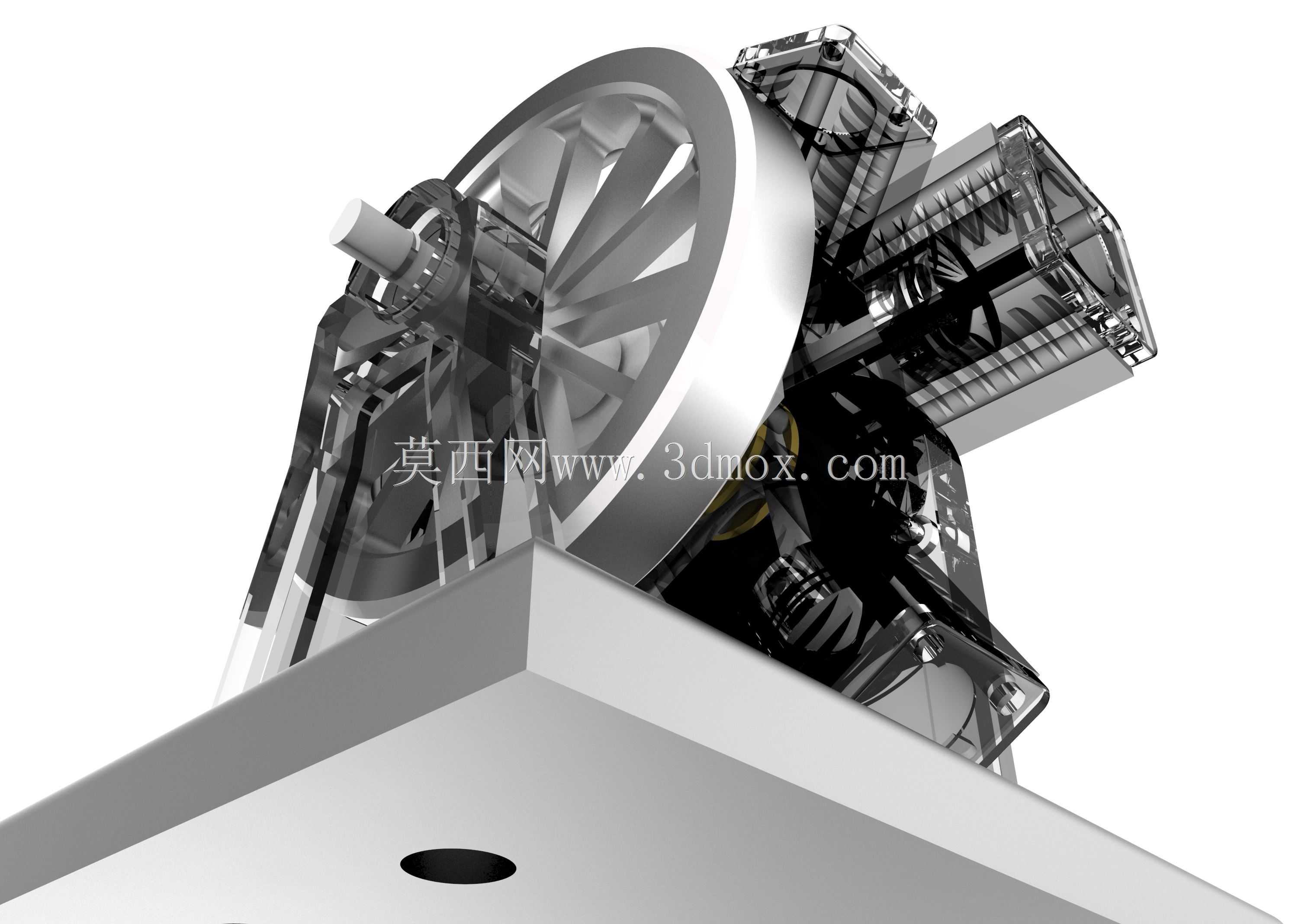

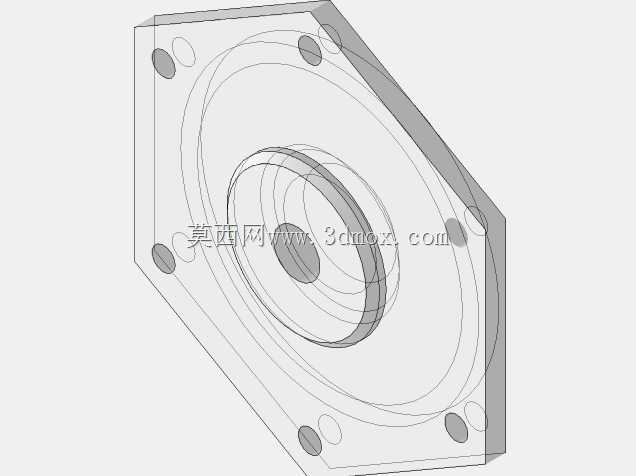

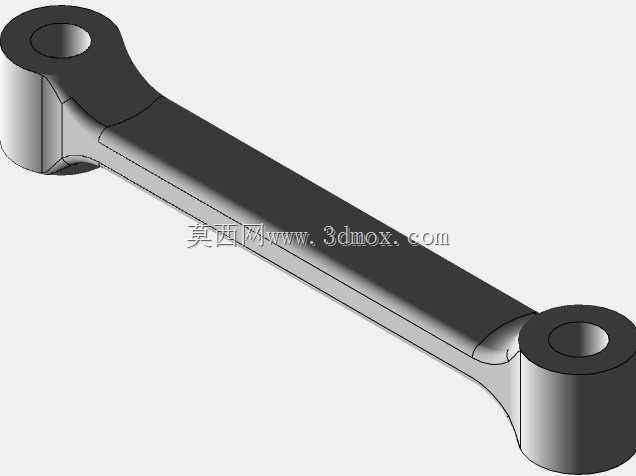

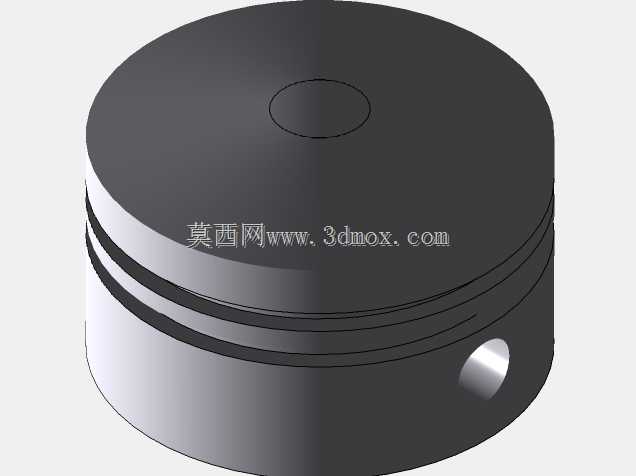

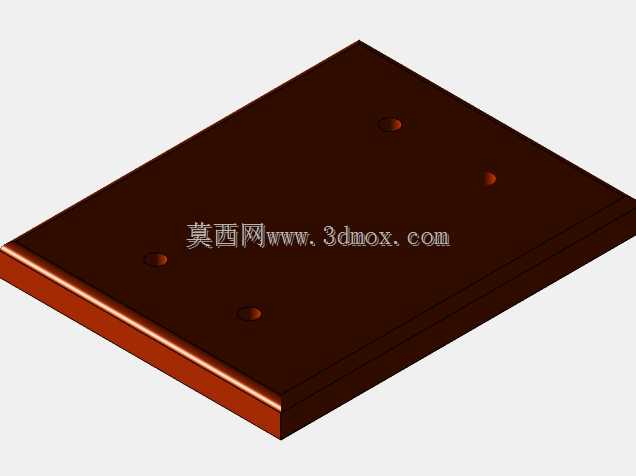

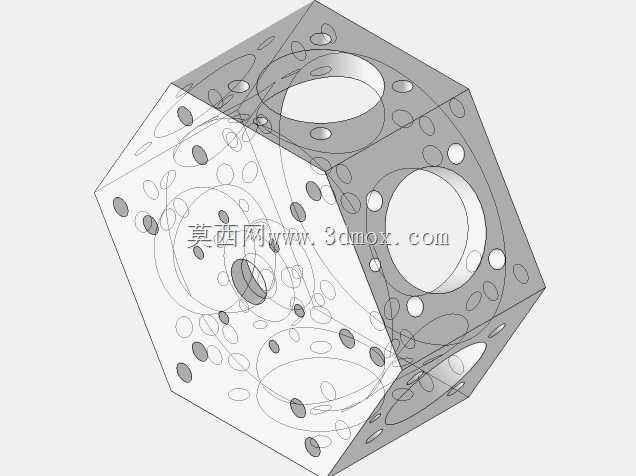

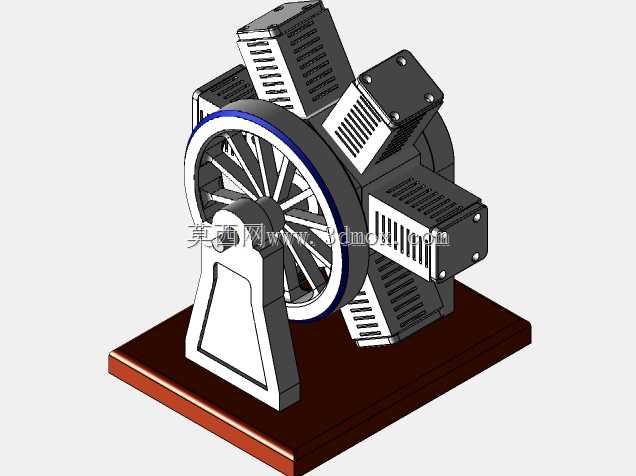

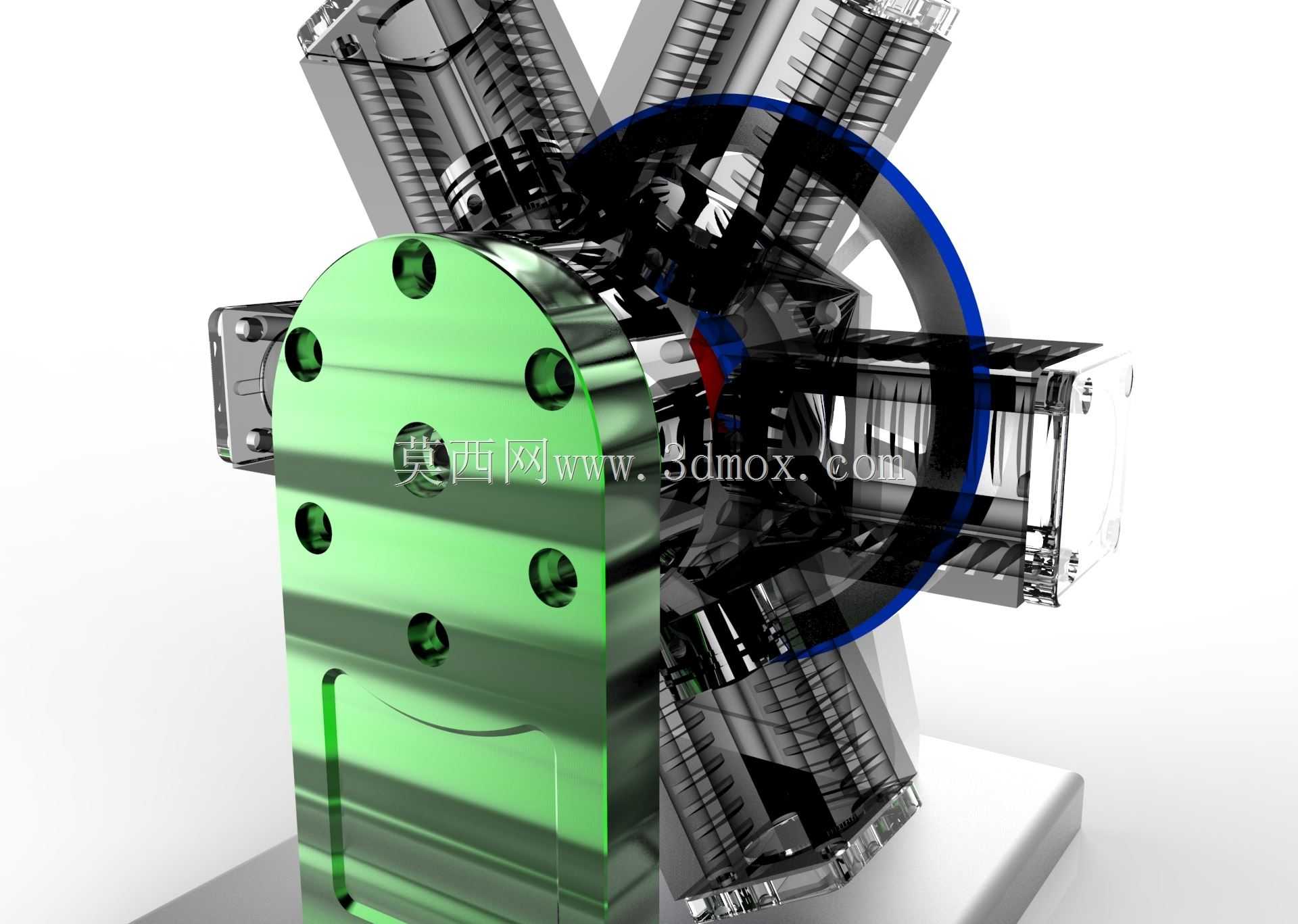

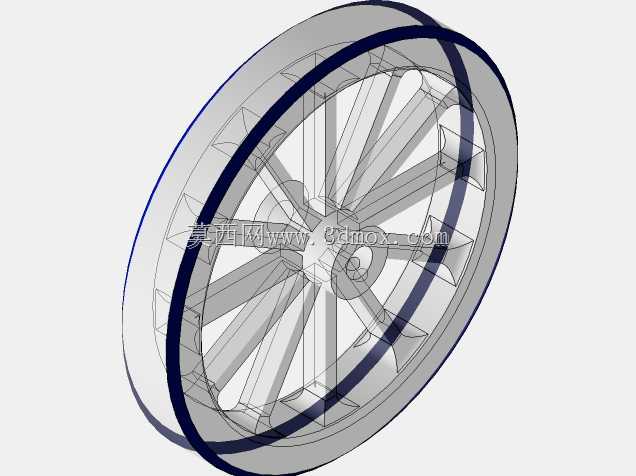

这款气动六缸径向动力装置，主要面向低压气动驱动的工业场景应用，可适配小型自动化生产线的动力执行单元、教学演示实验台架、小型气动工具的动力核心，也可作为特殊工况下替代燃油动力的紧凑型动力源，在无防爆要求的低压气动供给场景中，能够稳定输出旋转扭矩，适配需要小体积、多缸平稳做功的动力需求场景。该装置采用六个气缸沿中心曲轴径向均匀排布的星型布局，相比直列排布的同缸数气动动力结构，径向布局能够大幅缩短动力单元的轴向尺寸，让整体结构更加紧凑，在安装空间受限的场景下具备更强的适配性，六个气缸沿圆周方向等角度分布，做功时依次推动中心曲柄连杆机构，能够有效降低单缸做功带来的扭矩波动，让动力输出更加平顺，减少输出端的振动传递，提升配套设备的运行稳定性。在功能特性上，该装置以压缩空气作为动力介质，无需燃油供给与点火系统，结构相对简洁，维护成本更低，做功过程无燃烧废气产生，适合在对环保要求较高、封闭或半封闭的室内作业场景使用；每个气缸独立配置进排气通路与活塞密封结构，能够保证各缸做功的一致性，中心输出轴采用标准化的轴径设计，可直接通过联轴器连接负载端，无需额外定制转接结构。设计过程中，优先考虑了动力输出的平顺性与结构的紧凑性，将曲柄连杆机构的回转中心设置在整体结构的几何中心，六个气缸的轴线均指向该回转中心，能够最大程度降低连杆摆动带来的侧向分力，减少活塞与缸壁之间的磨损，提升装置的使用寿命；缸体采用透明可视化的结构设计，可直观观察内部活塞运动、连杆传动的全过程，非常适合用于机械原理教学、气动传动演示等场景，能够让观察者清晰理解径向动力装置的做功逻辑与传动路径。在安装边界上，该装置整体呈对称的星型轮廓，径向最大尺寸适配常规小型台架的安装空间，安装基准面设置在中心壳体的后端端面，预留了标准化的安装孔位，可直接固定在水平安装基座上，轴向伸出的输出轴长度经过优化，既保证了与负载连接的配合长度，又不会额外占用过多轴向空间，进排气接口统一设置在壳体后侧，方便气路管线的排布与连接，避免管线与运动部件产生干涉。
