简易阿克曼转向齿条机构设计

这套转向机构主要面向小型低速代步车辆、小型电动作业平台、校园观光代步车、非道路小型移动载具的底盘转向系统开发场景，可直接作为小型载具前桥转向的核心执行部件使用，承担驾驶员转向指令传递、车轮转角匹配、转向轨迹校准的核心功能，能够让车辆在转向过程中让内外侧车轮形成符合阿克曼几何的转角差，避免转向过程中车轮出现侧滑、拖磨的问题，有效降低轮胎磨损，提升低速转向的平顺性与操控精准度。

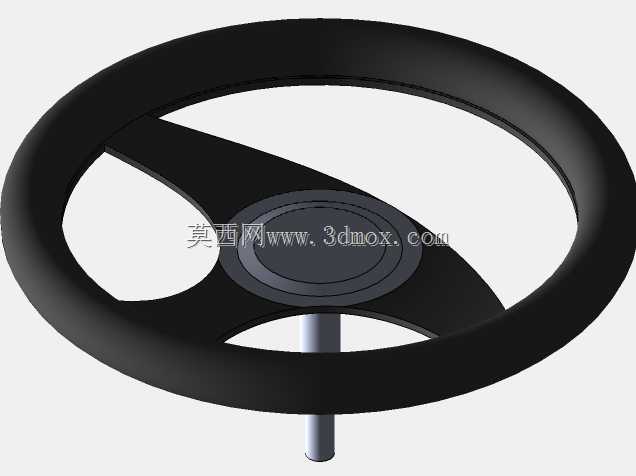

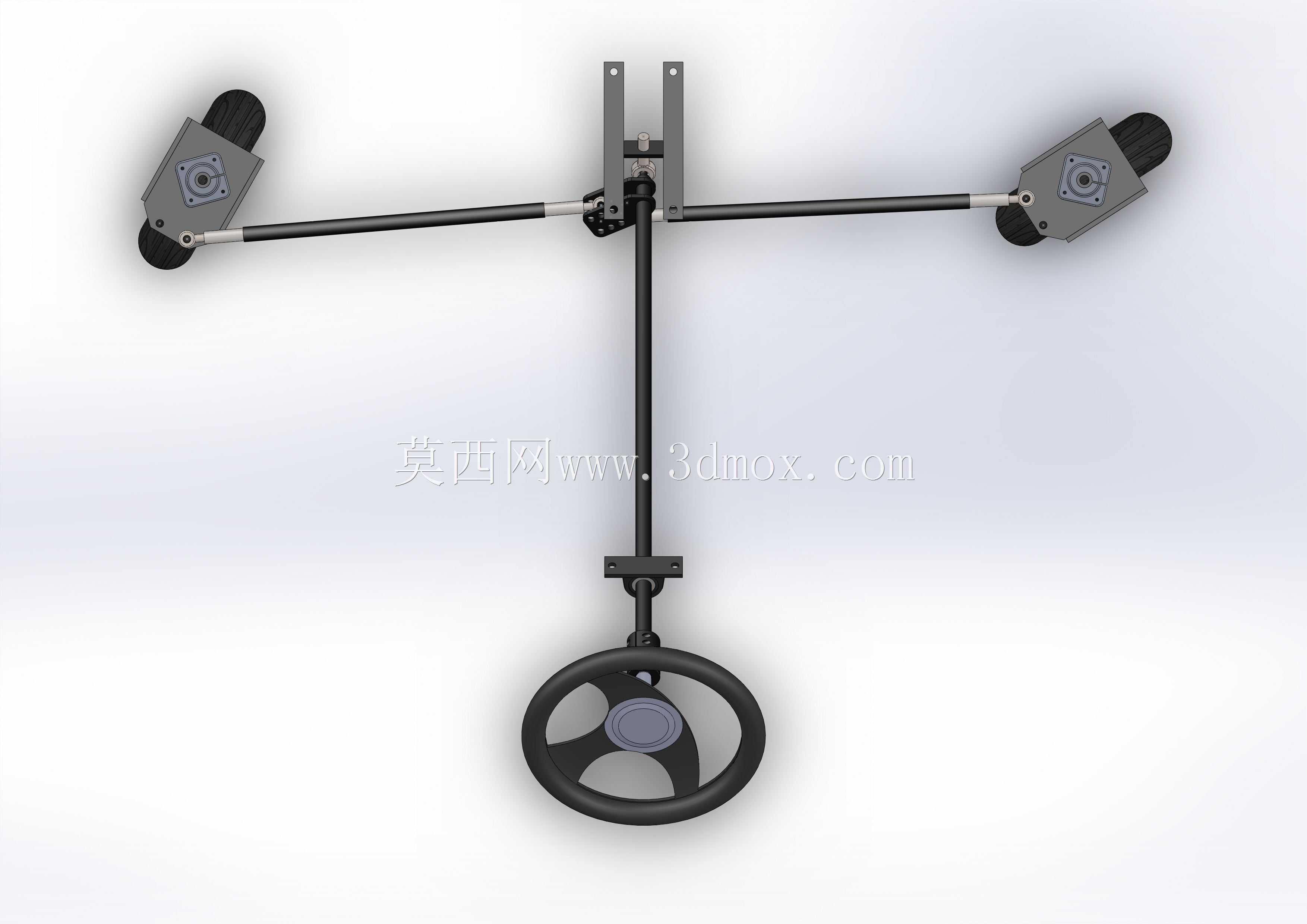

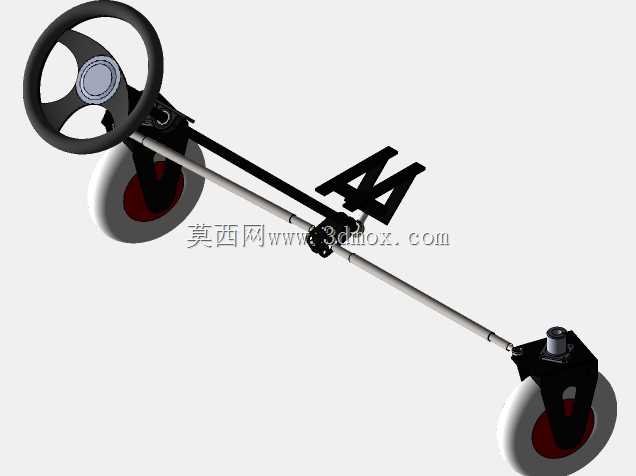

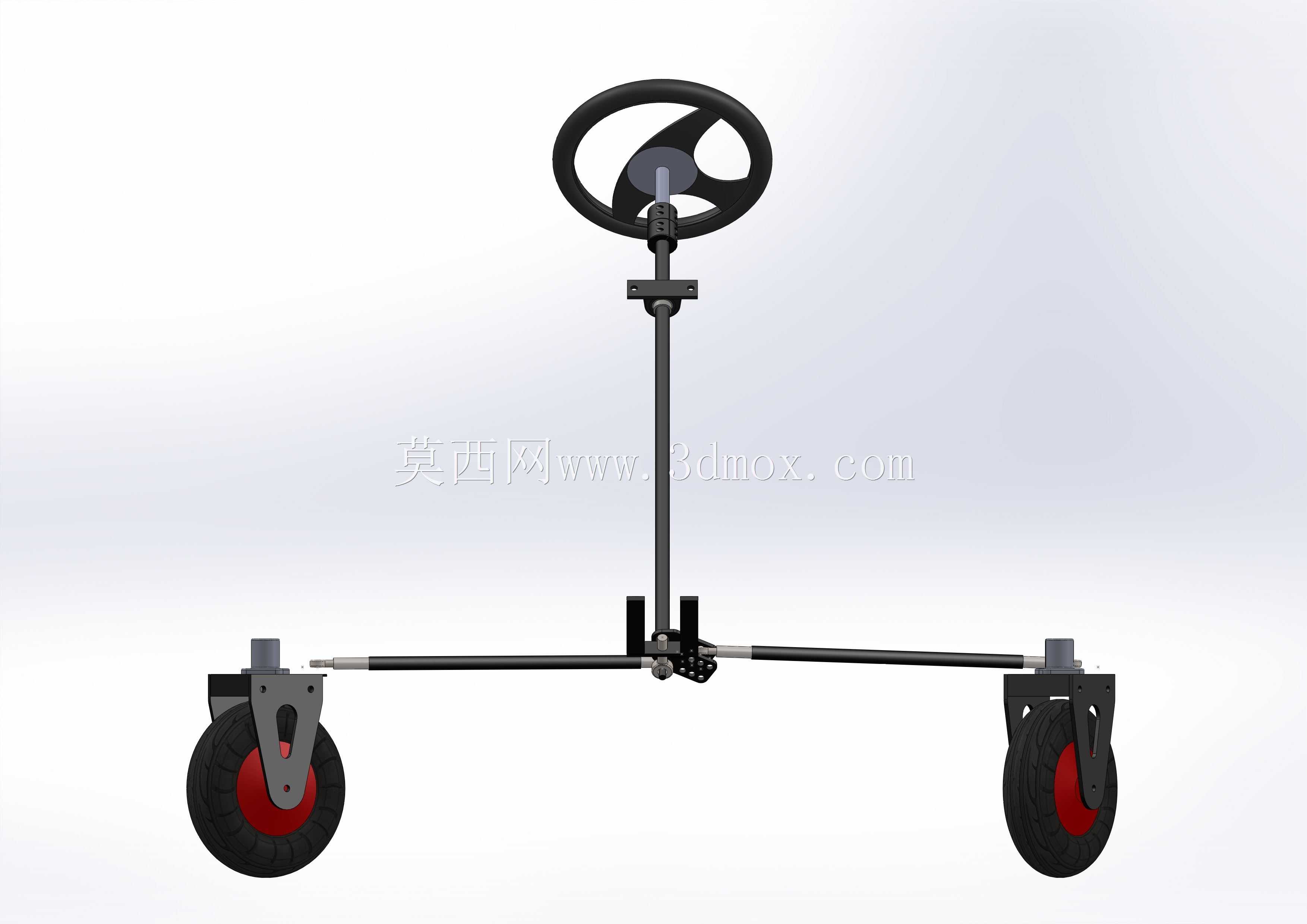

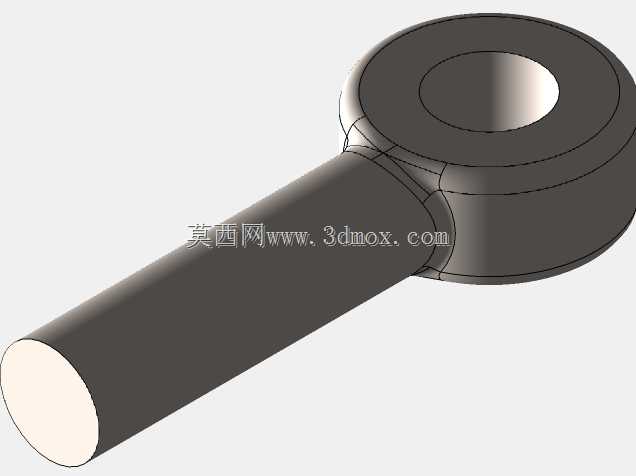

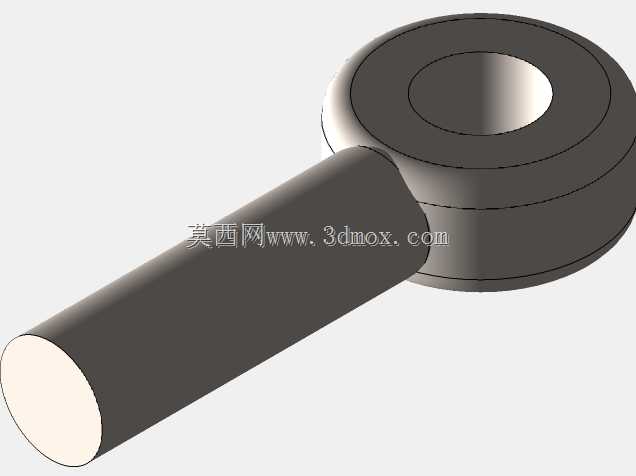

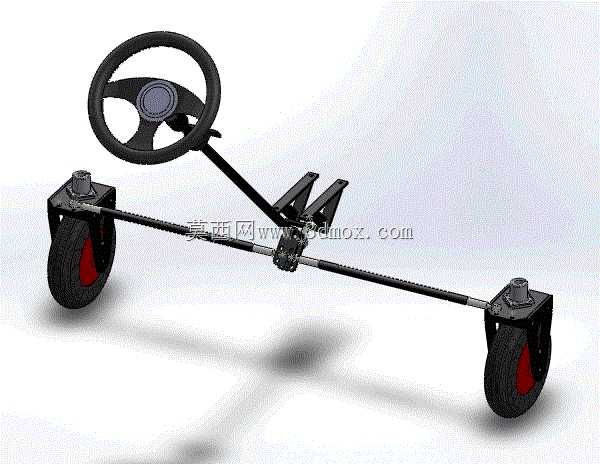

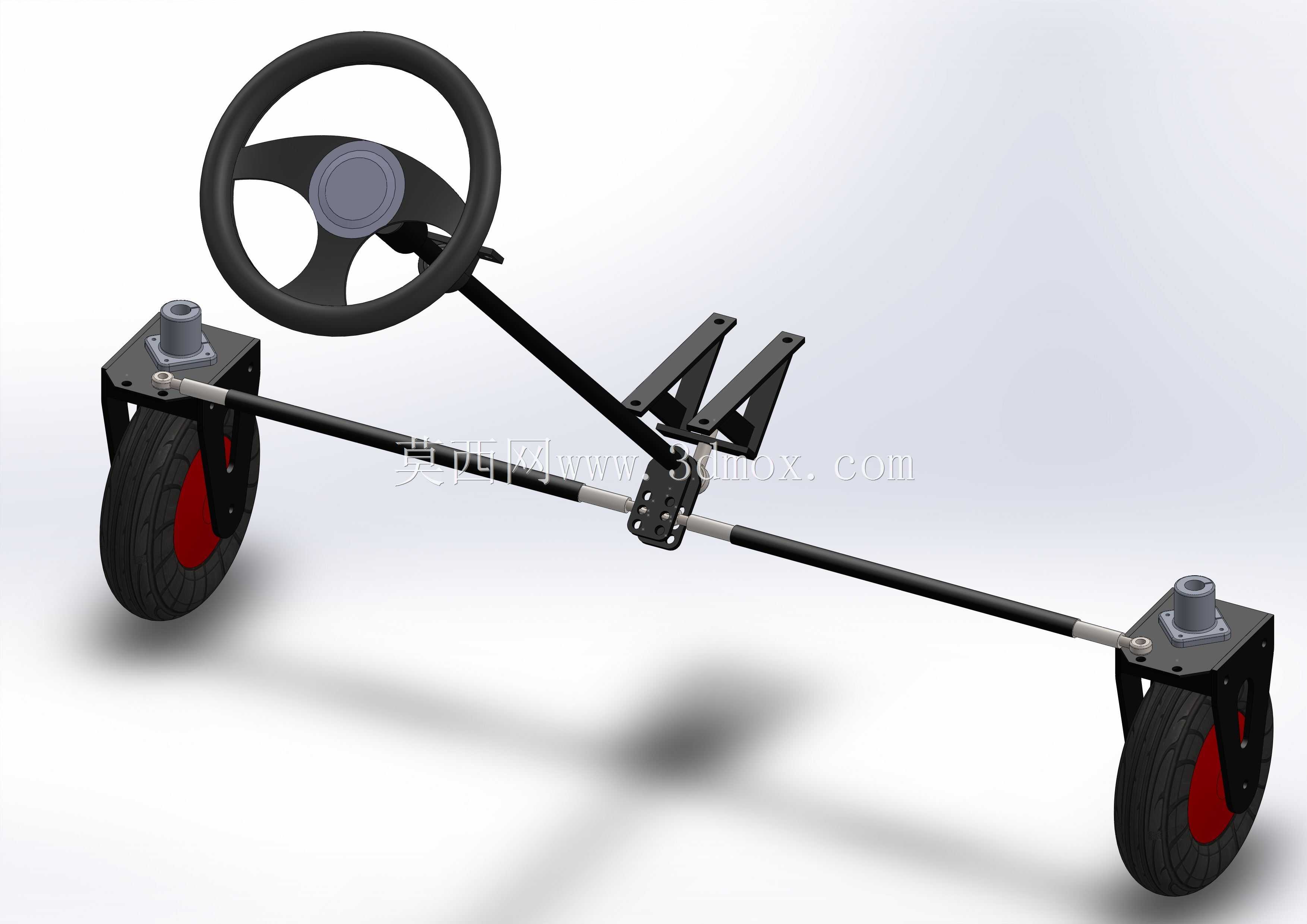

从功能特性来看，这套机构采用齿轮齿条作为核心传动结构，转向盘的转动通过转向柱传递到齿轮轴，带动齿条做横向直线运动，再通过两端的横拉杆带动左右转向节绕主销转动，实现车轮的偏转。整体结构没有设置主销偏移距，几何关系非常简洁，在装配调试阶段，操作人员可以非常方便地调整主销定位角度以及横拉杆的有效长度，快速匹配不同轮距、不同主销后倾内倾参数的前桥设计需求。横拉杆两端采用正反螺纹对接的结构设计，也就是横拉杆两端分别加工右旋与左旋螺纹，配合对应的拉杆接头，不需要拆卸拉杆与转向节的连接销，只需要转动横拉杆本体就可以微调拉杆总长度，快速完成前束值的校准调整，大幅降低底盘装配与后期维保的调试难度。

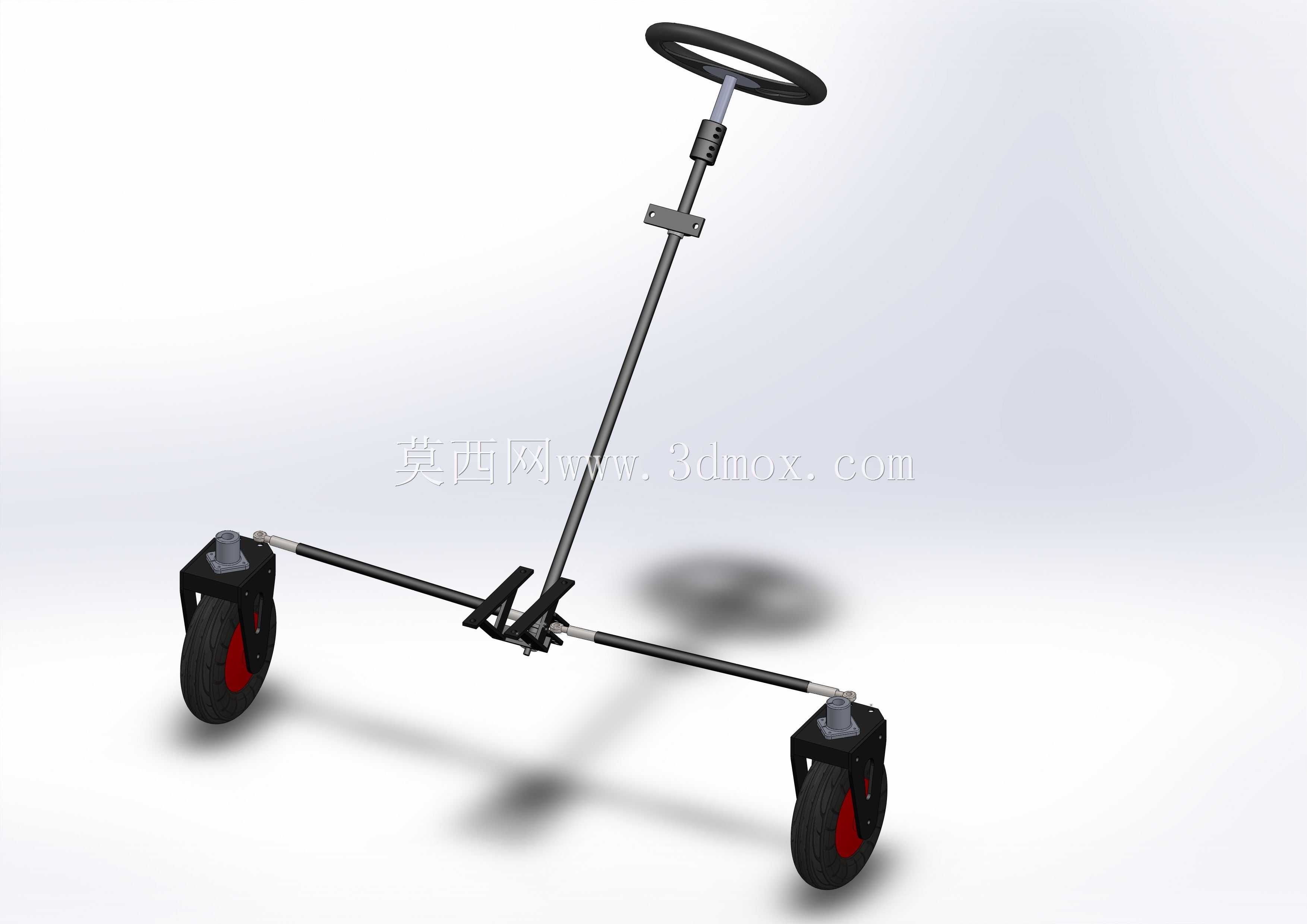

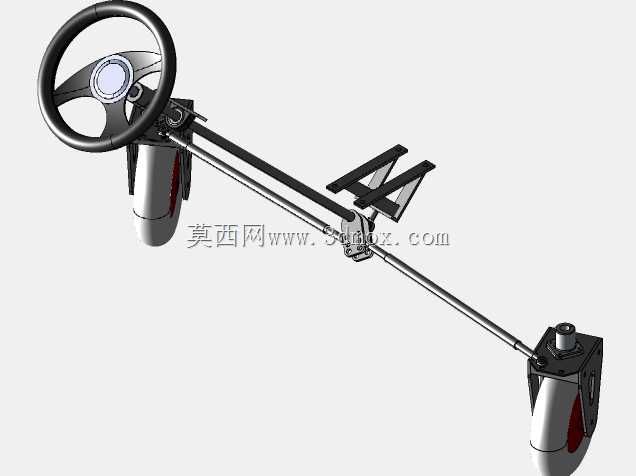

在设计思路上，这套机构优先考虑了小尺寸载具的装配空间限制，整体结构做了极致的简化，去掉了传统乘用车转向机构里的助力转接结构、冗余减震缓冲结构，所有部件都采用直连式布局，转向柱从方向盘位置直接斜向延伸到前桥中部的齿条安装位，没有多余的传动转接环节，既降低了传动间隙带来的转向虚位，也压缩了整体结构的占用空间。

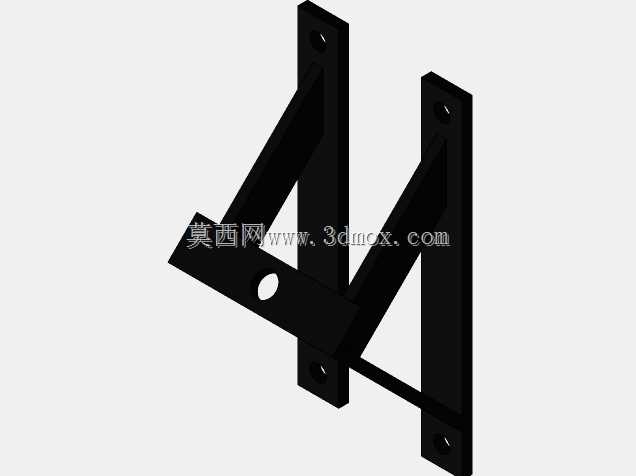

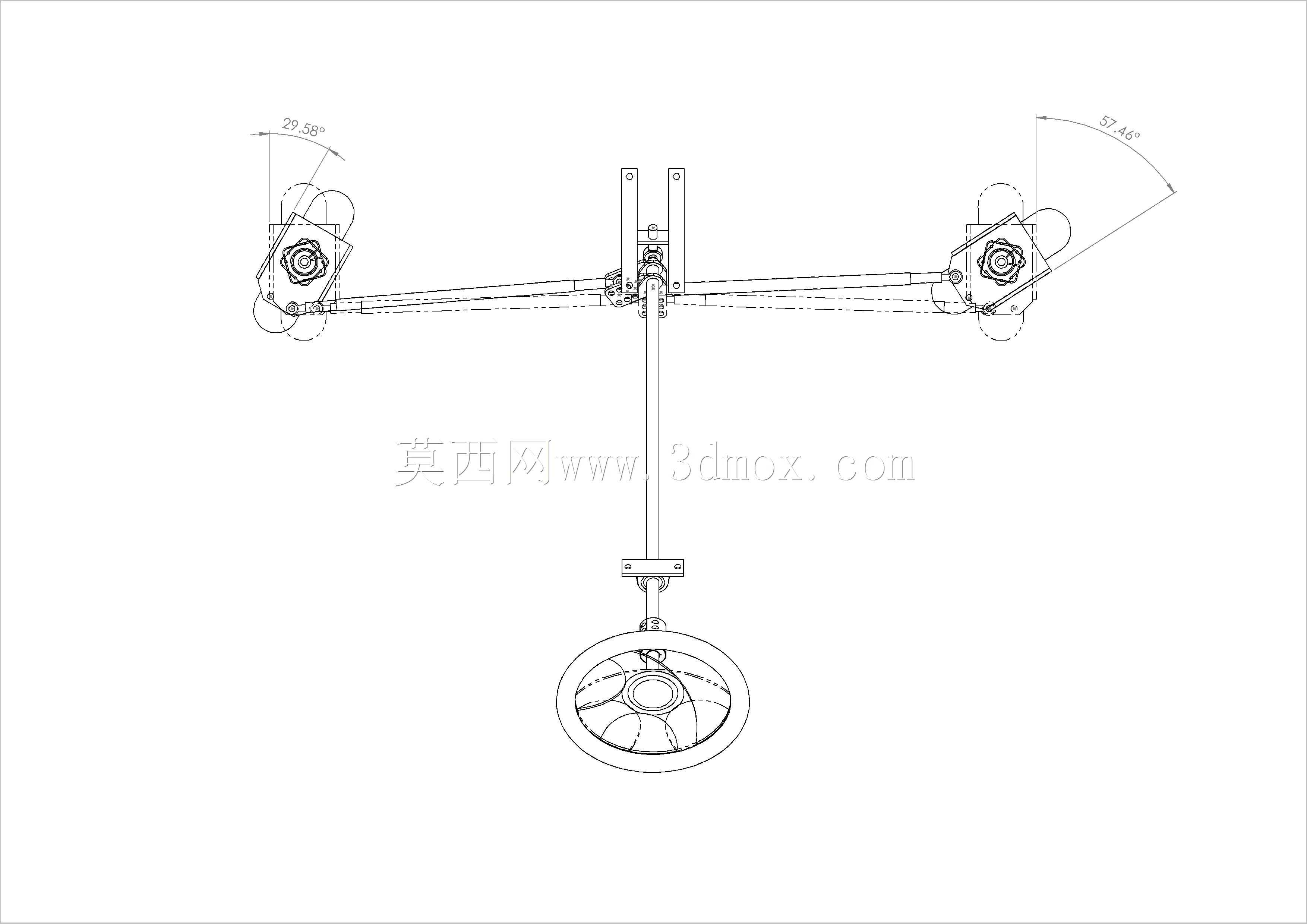

从安装边界来看，整套机构的横向安装尺寸适配1米到1.2米区间的前轮轮距，齿条本体的安装固定座采用标准的螺栓孔位设计，可以直接固定在前置前桥的横梁安装平面上，不需要额外设计复杂的转接支架；转向柱的安装角度可以根据驾驶位的布置需求在一定范围内调整，适配不同高度的驾驶位布局；车轮连接位采用标准的轮毂安装接口，可以直接匹配10寸以内的小型充气轮胎与轮毂组件，转向节的转动行程经过校准，能够保证内侧车轮最大转角达到35度以上，满足小型载具在狭窄空间内的最小转弯半径需求。在实际应用中，这套机构既可以用于小型电动四轮车的原型开发验证，也可以用于低速作业巡检平台、无人配送小车的线控转向改装基础部件，调试灵活、结构可靠，能够覆盖多数小型轮式移动载具的转向系统需求。
