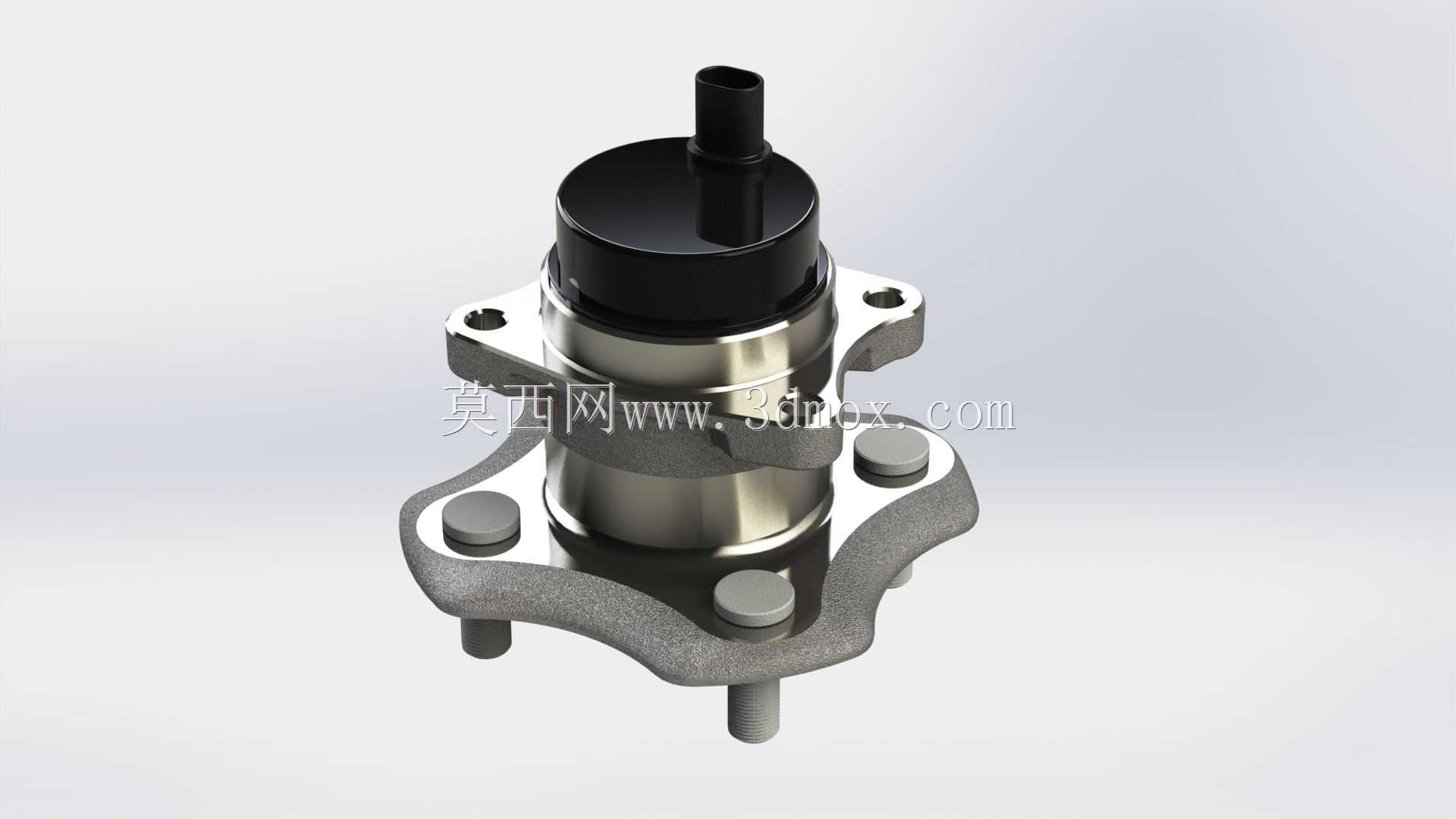

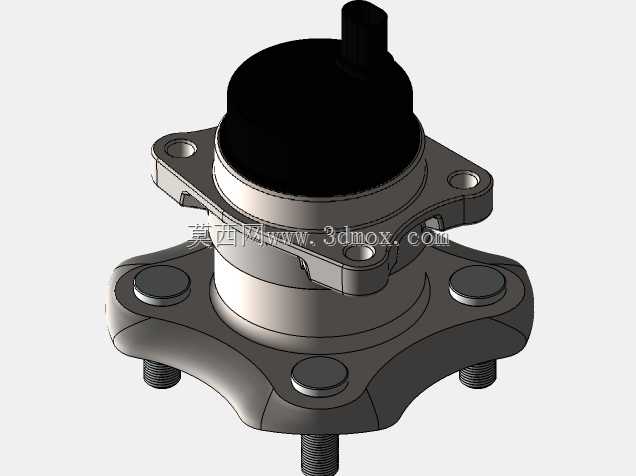

集成ABS传感的雅力士后轮毂车轮轴承结构

　　在小型乘用车底盘行走系统的开发与售后替换选型工作中，后轮毂轴承单元是连接后桥转向节与车轮轮辋的核心承载部件，这款适配雅力士车型的集成式后轮毂轴承，将ABS轮速传感模块与轴承本体做了一体化集成设计，省去了传统分体式结构额外布置传感器支架、调整传感气隙的装配工序，在整车总装线的后桥合装工位，能有效缩短单工位装配节拍，同时降低售后维修时的部件错装概率。从实际装车场景来看，这类轮毂轴承主要承担车辆行驶过程中车身垂直载荷的传递，同时承受起步、制动、过弯时产生的径向与轴向复合冲击，集成的ABS传感器通过检测轴承内置齿圈的转动脉冲，实时向行车制动控制单元传输车轮转速信号，是防抱死制动系统正常工作的核心信号来源，一旦传感信号出现偏差，

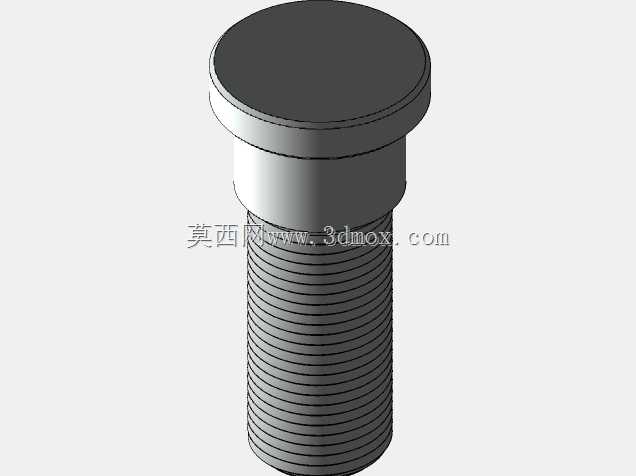

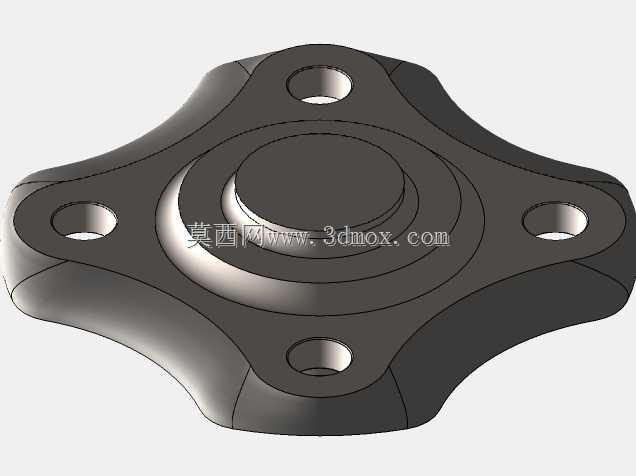

　　会直接导致ABS功能触发异常，甚至引发制动时车轮抱死的安全风险。从结构设计思路上，这款轴承采用了第三代轮毂轴承单元的典型架构，法兰盘本体采用锻钢材质经机加工成型，安装面的平面度、螺栓孔的位置度都经过严格公差约束，四个车轮安装螺栓采用压装方式固定在轮毂法兰上，压装后的螺栓拉拔力、端面跳动量都满足整车耐久测试要求，避免长期行驶后螺栓松动引发车轮抖动。轴承内部采用双列角接触球轴承的滚道设计，滚道经过淬硬处理，接触角经过匹配优化，既能保证足够的轴向承载能力应对过弯侧倾载荷，又能控制转动阻力矩，降低行驶过程中的动力损耗。集成的ABS传感模块布置在轴承靠近车身侧的端面上，插接器接口采用侧向出线设计，避免车辆行驶过程中泥水、砂石直接冲击插接件，

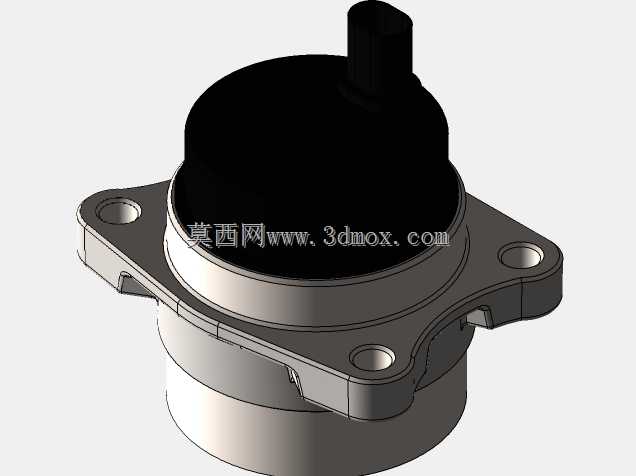

　　传感头与内置磁编码齿圈的气隙在轴承装配时就已经通过结构尺寸链保证，不需要售后装配时额外调整，相比传统分体式传感器布置，能有效避免因支架变形、安装偏差导致的信号丢失问题。从安装边界尺寸来看，这款轴承的后桥安装法兰采用三孔固定结构，三个安装孔的分布圆直径、螺栓孔径与雅力士后桥转向节的安装凸台完全匹配，安装端面的定位止口尺寸与转向节定位孔采用过渡配合，保证装配后轴承的回转中心与后桥轴线重合，避免出现偏心运转导致的轴承早期磨损。车轮侧的法兰面到传感插接器端面的轴向尺寸经过严格控制，装配后不会与制动鼓、制动盘以及周边的驻车制动拉索、制动管路产生运动干涉，四个车轮螺栓的分布圆尺寸、螺纹规格适配对应车型的钢制或铝合金轮辋，

　　不需要额外加装转换垫片即可完成装配。在实际建模过程中，需要重点关注轴承内部滚道的曲率匹配、钢球与保持架的间隙设计，以及传感模块与轴承本体的密封结构，轴承外侧采用多唇式橡胶密封件，既能阻挡外部泥水、粉尘进入轴承内部润滑腔，又能防止内部润滑脂泄漏，保证轴承在整车设计寿命周期内不需要额外补充润滑。法兰盘上的安装螺栓压装孔采用带滚花的过盈配合设计，压装后螺栓与法兰本体形成刚性连接，承受车轮传递的冲击载荷时不会出现相对转动。传感模块的外壳采用耐高温工程塑料材质，与轴承金属本体之间采用密封圈做静密封，能适应底盘区域-40℃到120℃的工作温度范围，以及雨天涉水、冬季融雪盐腐蚀的恶劣使用环境。在做底盘装配校核时，还需要验证轴承装车后，传感线束的走向是否与周边悬架部件留有足够的运动间隙，避免车轮上下跳动过程中线束被拉扯、磨损导致信号中断。这类集成式轮毂轴承相比传统的第一代、第二代轮毂轴承，集成度更高，装配精度更容易保证，同时重量更轻，符合小型乘用车轻量化的设计趋势，在同级别小型车的后桥上应用十分广泛，建模时还原所有安装特征、密封结构、传感接口细节，能为后续的底盘装配仿真、维修拆装培训、替换件开发提供精准的三维数据支撑。
