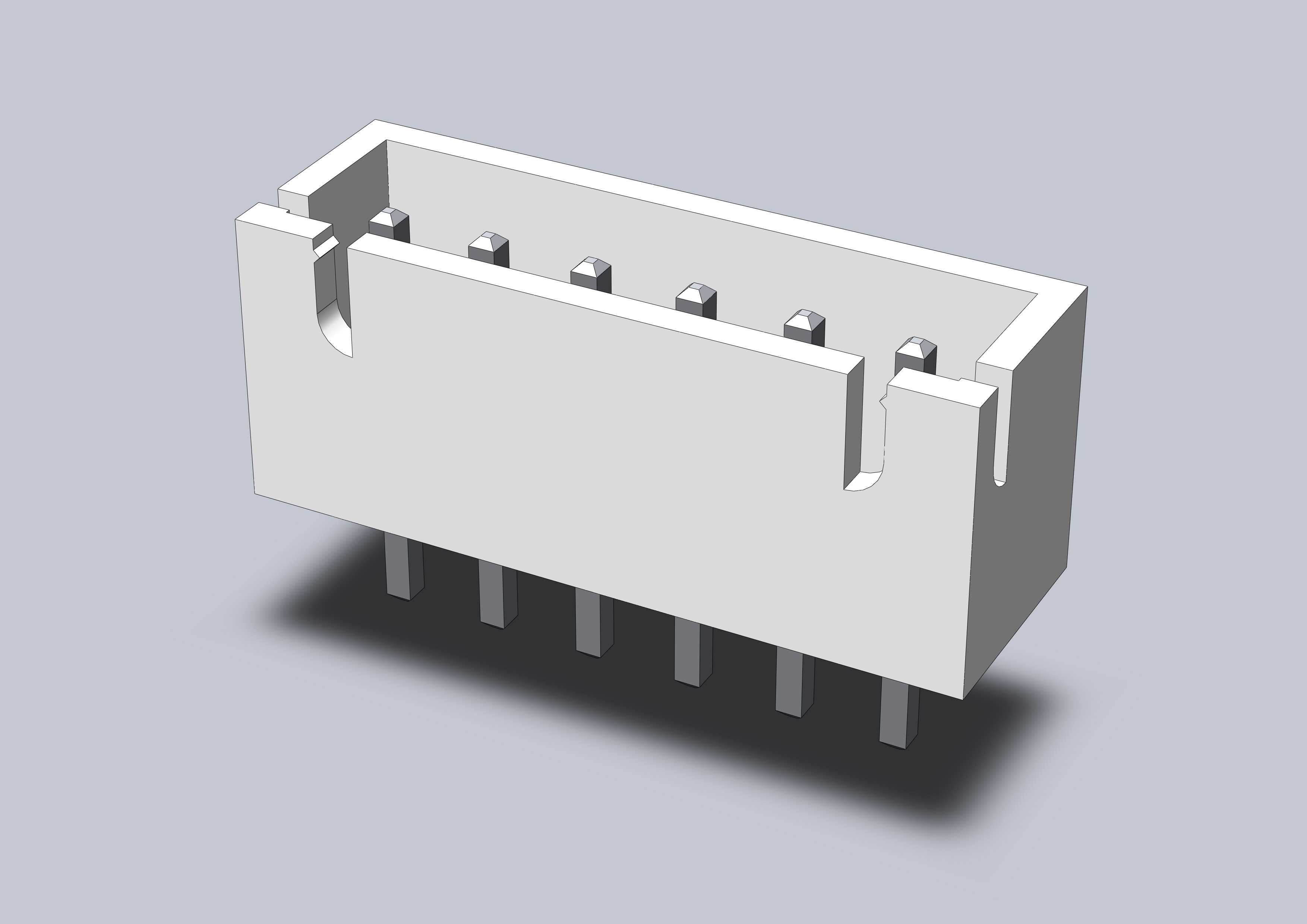

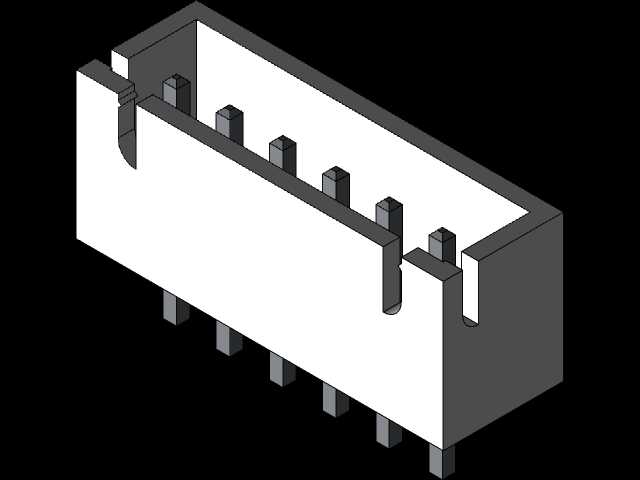

JST XH 6位带护罩卧式低液位接插件

这款接插件是面向小型储能、便携电子设备内部低压信号与小电流传输场景设计的卧式板端连接器，核心适配5S规格锂离子电池组的低电平信号采集回路，在电池管理系统、小型消费类电子、便携储能设备的内部布线场景中，承担信号通路稳定连接、防误插、抗外力拉扯的核心作用，能够在设备日常使用的振动、轻微外力触碰工况下，维持信号传输的稳定性，避免出现接触不良、信号中断的问题。

从功能特性来看，这款接插件采用6Pin并排针脚设计，单针脚适配常规2.54mm间距的接线端子，额定承载能力完全覆盖低电平信号传输与小电流供电需求，两侧自带的护罩结构一方面能够在对接公端插头时形成导向限位，避免插针受力弯折，另一方面可以在接线完成后形成物理防护，减少灰尘、异物直接接触导电部位的概率，同时降低外部线束拉扯对针脚焊接部位的应力损伤，提升连接结构的长期可靠性。低液位的卧式设计能够大幅降低接插件在PCB板上的整体安装高度，适配内部空间紧凑、对器件安装高度有严格限制的薄型化电子设备，不会因为器件高度过高挤占其他结构件的布置空间。

设计过程中，工程师首先针对电池包内部紧凑的安装空间做了边界尺寸校核，将整体高度控制在常规卧式接插件的低液位标准范围内，外壳采用绝缘耐温的工程塑料材质，一体注塑成型的壳体保证了结构强度，针脚采用导电性能优异的铜基材做表面镀层处理，降低接触电阻的同时提升抗氧化能力。两侧的卡扣卡槽结构与配套公端的锁扣结构匹配，对接完成后能够形成自锁力，避免设备在移动、振动过程中出现松脱。安装边界上，针脚采用直插式设计，适配标准PCB板的通孔焊接工艺，针脚间距统一，焊接后不会出现偏位、虚焊的问题，护罩外侧的平面结构也可以作为点胶固定的基准面，在有更高抗震需求的场景下可以通过点胶进一步强化与PCB板的连接强度，整体外形方正，在PCB板上占用的投影面积规整，方便工程师在做电路板布局时预留安装位置，不会出现异形结构挤占周边布线空间的问题。
