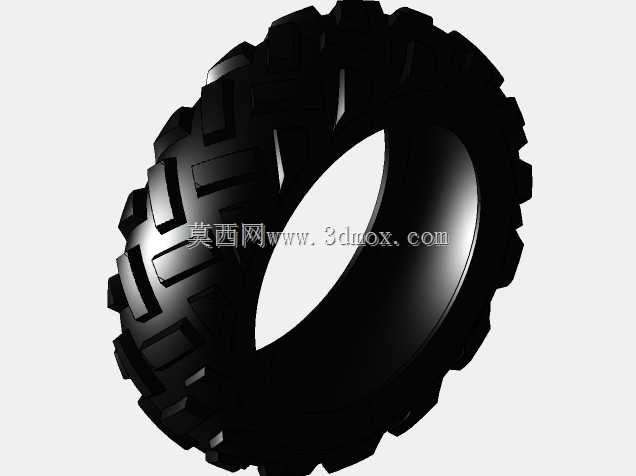

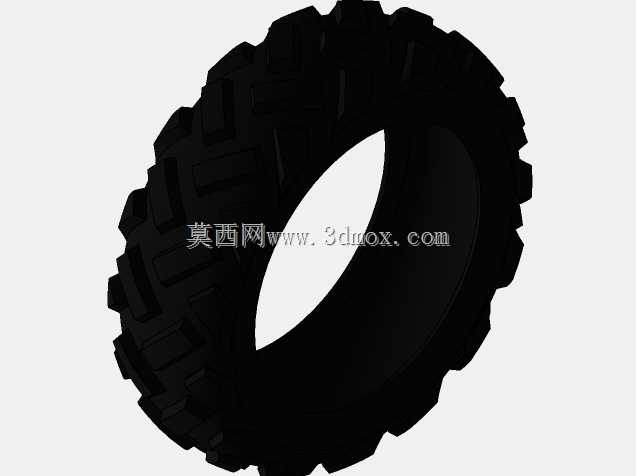

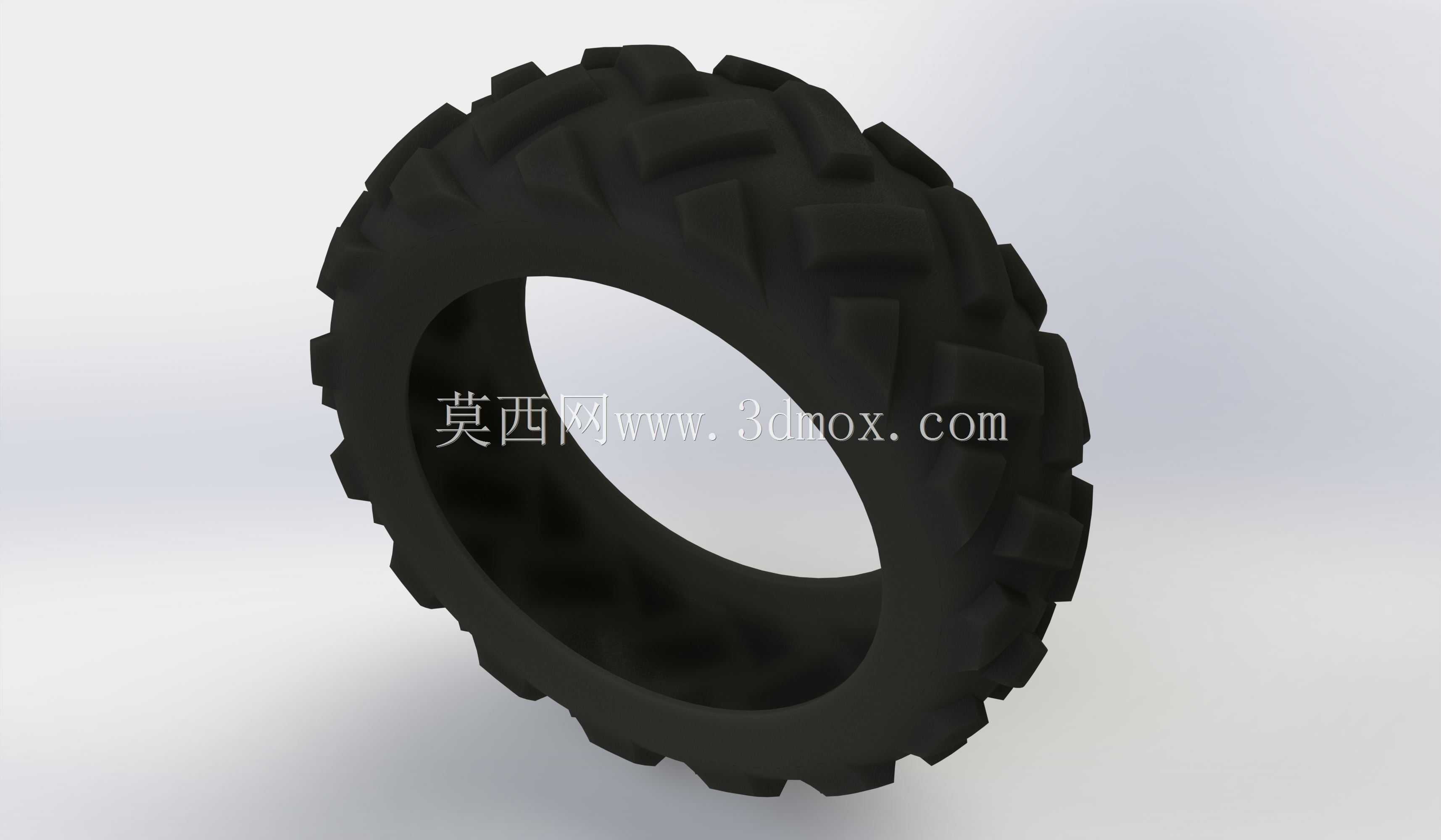

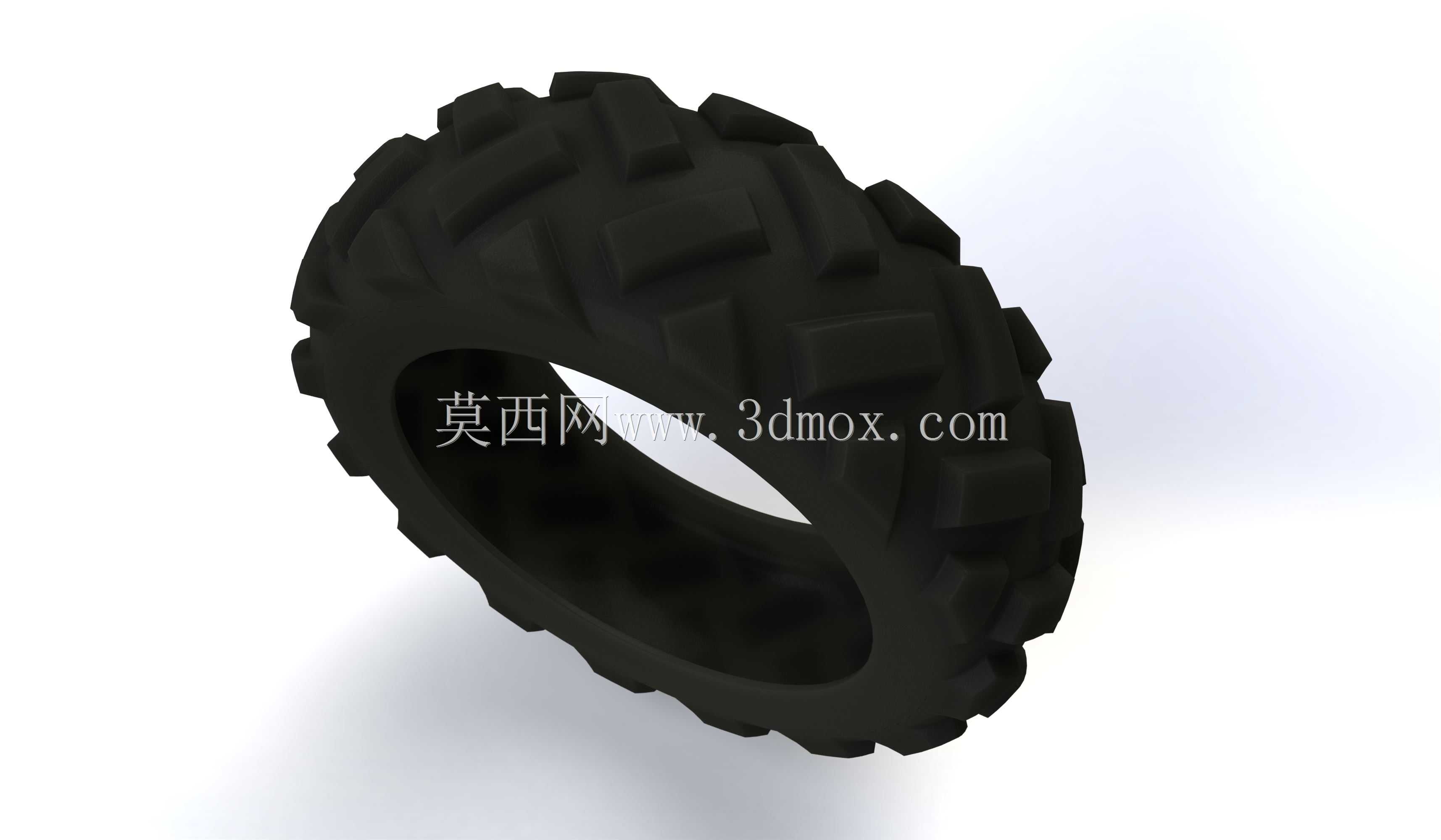

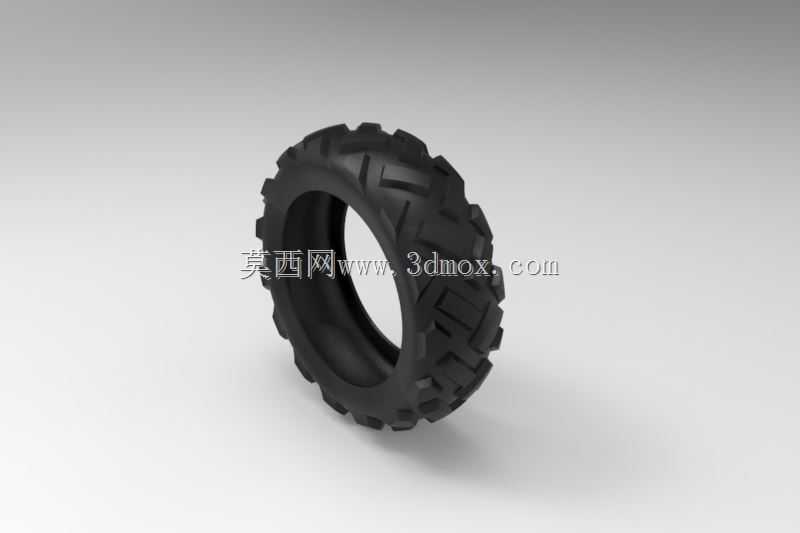

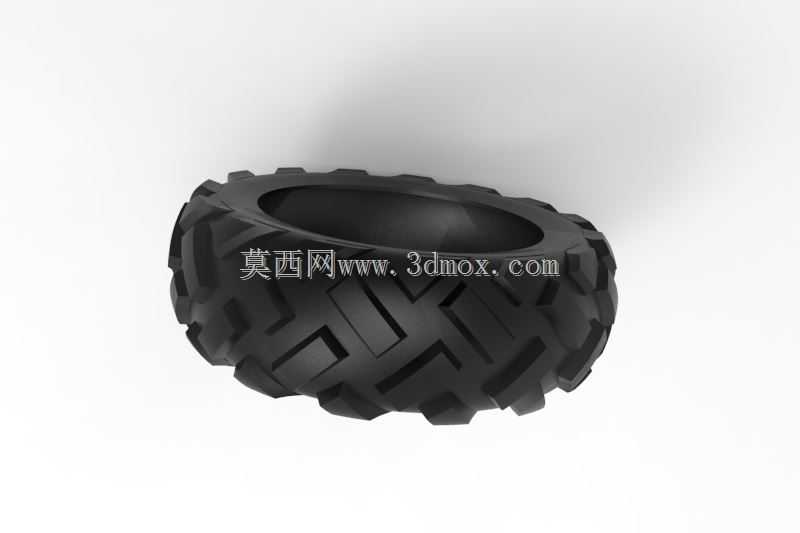

块状花纹越野车辆轮胎结构设计

　　这类块状深花纹轮胎主要适配非铺装路面作业的行走设备，在农林作业机械、小型越野运载设备、全地形作业车辆上应用广泛，区别于公路行驶的平滑花纹乘用轮胎，其核心作用是在泥泞、松软土路、碎石坡面等低附着路面提供足够的抓地力，避免行走打滑陷车，同时块状结构能有效分散接地压力，减少松软路面的沉陷量。从结构设计逻辑来看，胎面花纹采用独立凸起的块状排布，相邻花纹块之间预留了足够宽的排泥槽，当轮胎在泥泞路面滚动时，挤压进槽内的泥土可以随着轮胎形变顺利排出，不会被花纹块夹持堆积导致抓地力失效。建模过程中需要重点控制胎面花纹的轮廓边界，所有花纹块的凸起高度保持一致，避免出现局部凸起过高导致接地时应力集中，加速单块花纹的异常磨损。胎体本身采用环形等截面结构，

　　断面的曲率匹配常规轮辋的安装座尺寸，胎圈位置的厚度略大于胎侧，保证安装到轮辋上之后有足够的抱紧力，不会在大扭矩输出时出现胎圈与轮辋的相对滑转。设计时特意简化了胎体内部的帘布层、气密层等内部细节，保留了外部所有可用于装配验证、运动干涉检查的结构特征，方便设计人员在做整车总装布置时，直接调用模型核对轮胎与轮罩、转向拉杆、挡泥板等周边部件的安全间隙，不需要额外做结构简化。胎侧的过渡曲面做了连续顺滑处理，没有尖锐的棱角，既符合橡胶件硫化成型的工艺要求，避免模具出现应力集中的尖角位置，也能减少行驶过程中尖锐杂物割伤胎侧的概率。花纹块的根部做了小倒角过渡，不是直角直接连接胎面基底，这个细节是为了避免橡胶硫化脱模时出现缺胶、撕裂的问题，

　　同时在轮胎承受大载荷冲击时，倒角位置可以分散应力，减少花纹块根部反复弯折出现的疲劳开裂。需要注意的是，胎面花纹的周向排布要做等距错位，避免同一条直线上的花纹块同时接地产生周期性的振动噪音，每一圈的花纹块都相对于上一圈偏移半个花纹节距，让接地时的冲击被分散到不同的周向位置，提升行驶平顺性。安装边界方面，轮胎的内圈直径严格匹配对应规格轮辋的标定直径，断面宽度、轮胎外径都符合同规格越野轮胎的尺寸公差范围，总装时不需要额外调整轮距或者轮罩的安装位置，就可以直接适配常规的同尺寸轮辋组件。在做运动仿真时，这个模型的曲面质量足够支持接地压力分析、滚动干涉检查的需求，不需要重新修补破面或者重构曲面，能减少前期设计阶段的重复建模工作量。

　　不同于公路胎的连续花纹设计，这种块状花纹的接地面积相对更小，单位面积的接地压力更大，在硬质铺装路面行驶时的磨损速度会更快，所以这类结构的轮胎定位就是非铺装路面的作业场景，设计时不需要过度考量铺装路面的高速静音性能，把核心指标放在抓地力、排泥性能、抗冲击能力上。胎侧的厚度设计兼顾了形变能力和结构强度，在低气压行驶时胎侧可以产生足够的形变来缓冲路面冲击，不会因为刚性过大导致颠簸感太强，同时也不会因为壁厚过薄在碰到尖锐石块时出现鼓包、刺破的问题。建模时所有花纹块的拔模角度都统一控制在合理范围，符合橡胶模具的开模方向要求，不会出现倒扣结构导致无法正常脱模，每个花纹块的侧面都做了轻微的斜度处理，从根部到顶部略微收窄，既方便脱模，也能让花纹块在受压时产生均匀的形变，不会出现局部应力过大的问题。
