JST XH平衡引线平行板结构设计

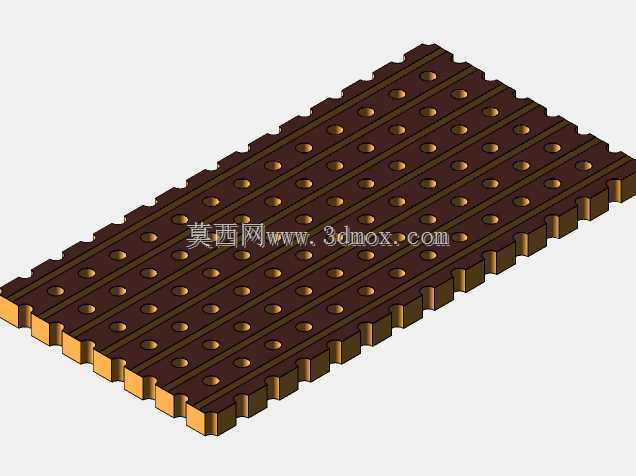

　　在多节LiPo电池并联应用场景中，尤其是自制电动自行车电池组这类需要大电流输出、多电芯协同工作的场合，电芯间的电压均衡是保障电池组安全、延长循环寿命的核心环节，JST XH平衡引线平行板正是为解决这类场景下平衡引线排布杂乱、接线易出错、绝缘防护不足等问题设计的结构件。日常做电池组组装时，不少从业者会直接飞线连接平衡头，不仅走线混乱，后期排查故障难度大，一旦引线绝缘层磨损短路，极易引发电芯过放、过热甚至起火风险，这款平行板的核心作用就是为平衡引线提供规整的焊接承载基体，实现多组平衡信号的平行排布与可靠绝缘。从结构设计思路来看，这款平行板采用标准万用电路板作为基底，匹配JST XH系列连接器的引脚间距做焊盘布局，

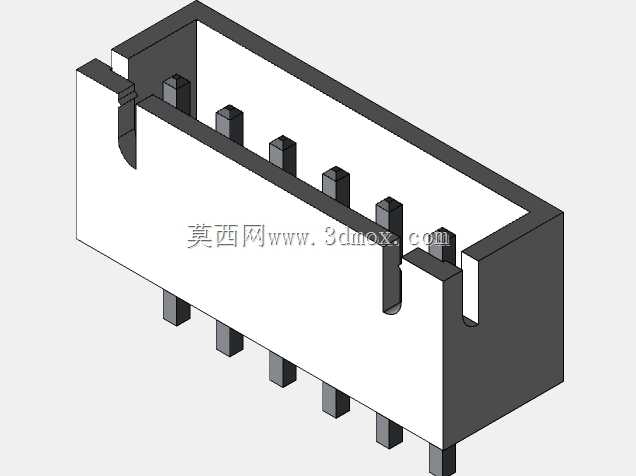

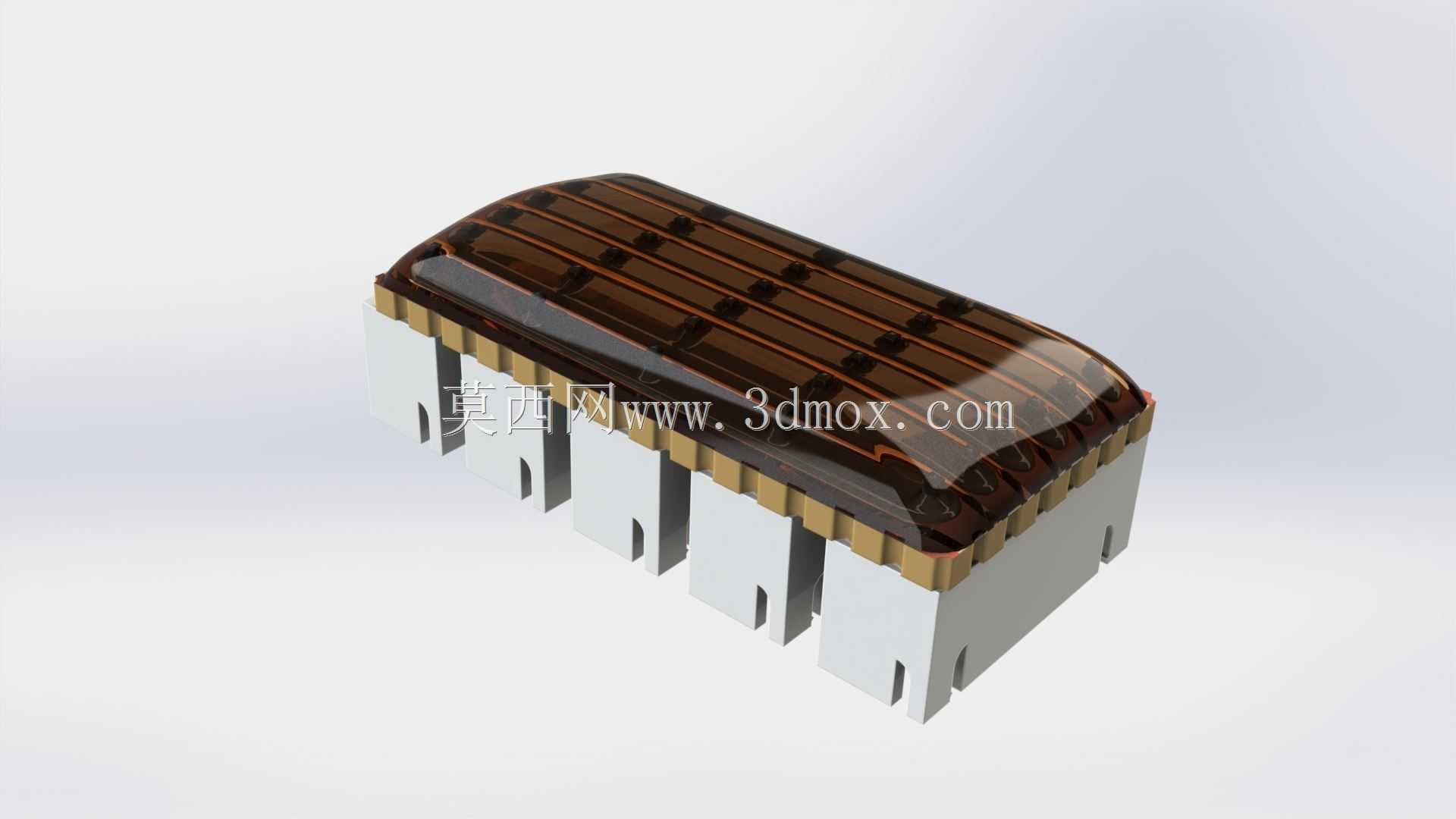

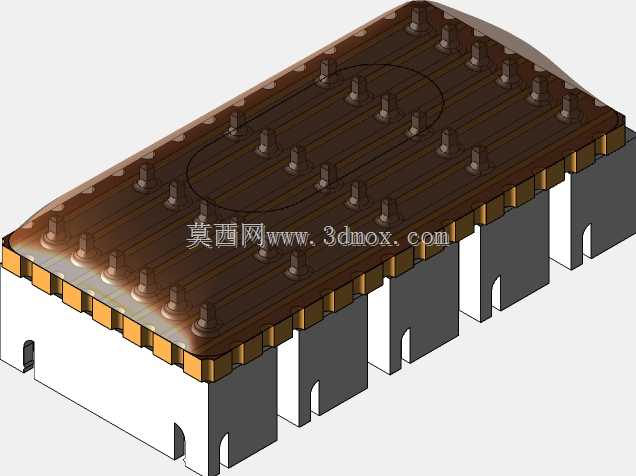

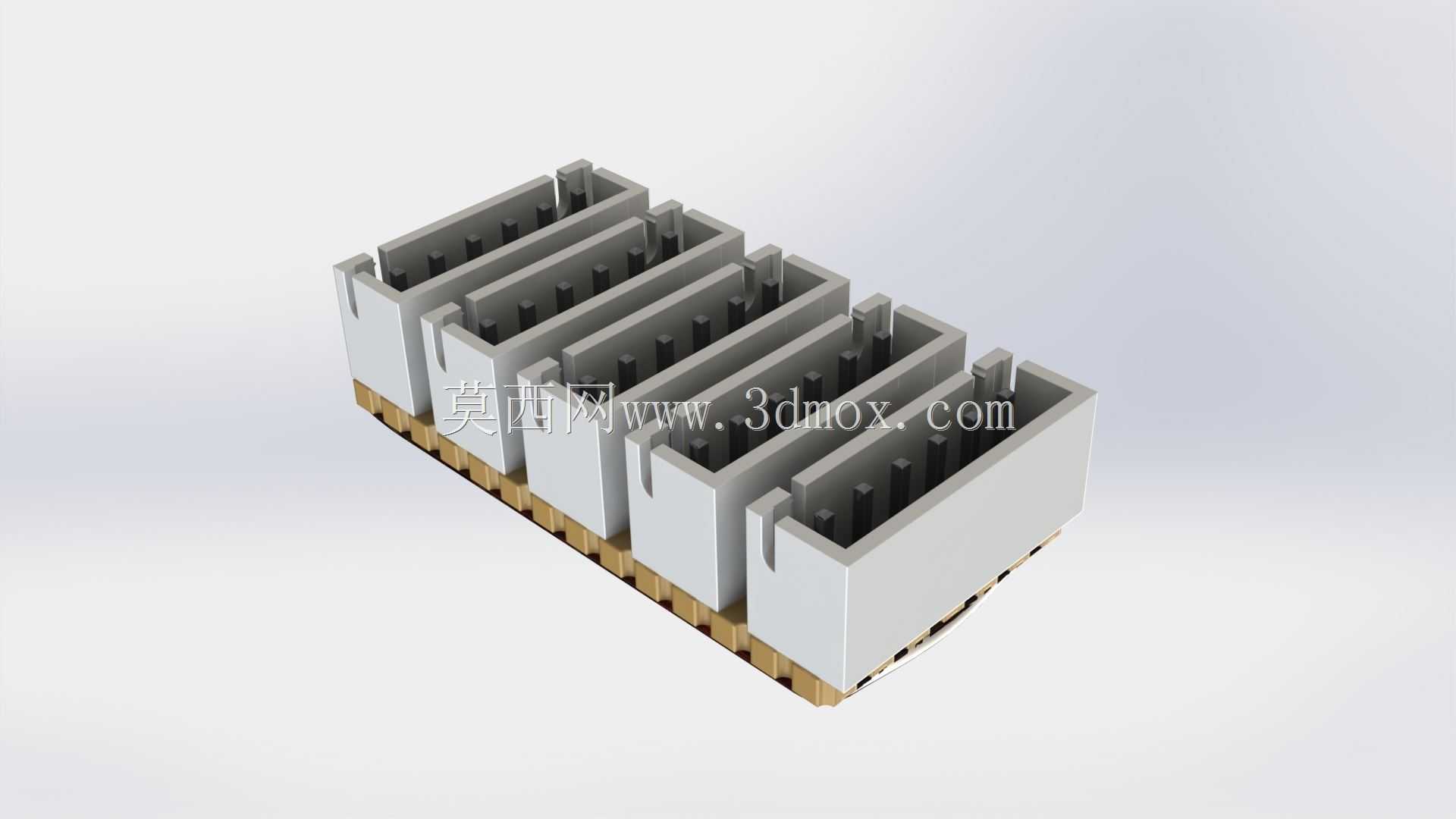

　　所有焊盘沿板体长度方向等距排列，相邻焊盘间预留足够的爬电距离，避免焊接时锡渣连通相邻回路。板体一端设计有与JST XH公头/母头匹配的定位卡槽，焊接连接器时可以直接卡入定位，不需要额外治具辅助对齐，能有效降低焊接错位导致的引脚连通问题。板体表面除焊盘区域外，全部做阻焊层覆盖，焊接完成后还可以在裸露的引脚、焊锡位置涂覆双组分环氧树脂做二次绝缘加固，环氧树脂层厚度控制在1mm以上，完全覆盖金属裸露部分，即使在电池组长期震动、摩擦的使用环境下，也不会出现绝缘层破损的问题。从安装边界来看，这款平行板的宽度匹配常规JST XH多P连接器的总宽度，长度可以根据并联电芯的数量灵活调整，基础款适配6组并联电芯的平衡引线引出，板体厚度控制在1.

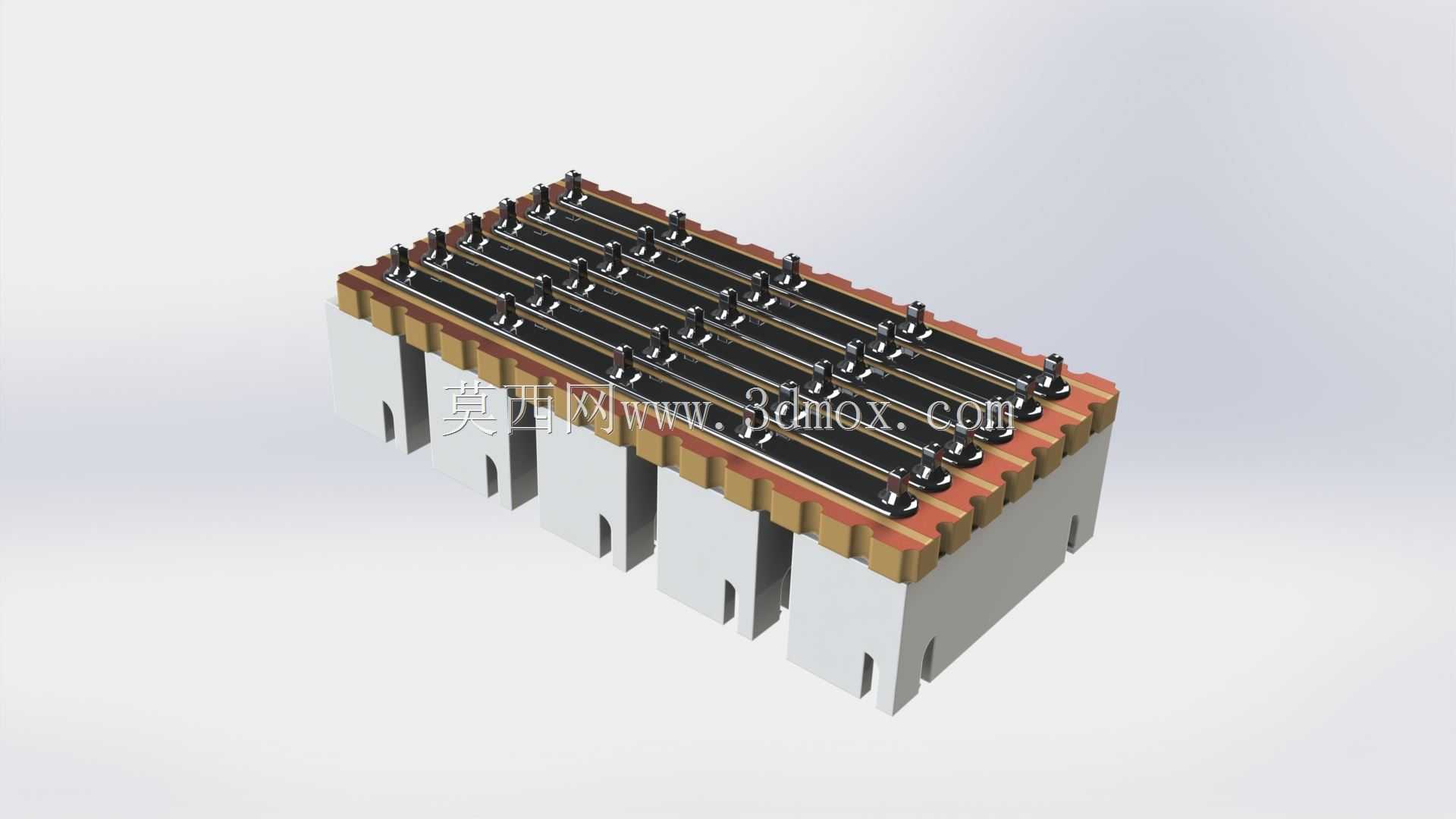

　　6mm，和标准万用板厚度一致，边缘做0.5mm的圆角处理，避免安装时划破电池外皮或者引线绝缘层。板体上预留有两个直径2mm的安装孔，孔距根据常见电池组支架的安装位设计，可以直接用M2螺丝固定在电池组支架侧面，不需要额外做固定结构。实际使用时，需要先确认所有待并联的LiPo电芯电压差控制在0.02V以内，避免并联瞬间大电流冲击损伤电芯，之后将每节电芯的平衡引线对应焊接到平行板的焊盘上，焊接前要确认所有引线朝向一致，避免接反极性。焊接过程中要控制烙铁温度在350℃以内，单次焊接时间不超过3秒，防止高温烫坏板体基材或者连接器塑料部分。焊接完成后，需要先用万用表通断档逐一检测相邻焊盘之间是否存在短路，确认所有回路连通正常、无短接问题后，

　　再调配双组分环氧树脂，均匀涂覆在所有裸露的金属焊接位置，涂覆时要注意环氧树脂不要流入连接器的插接孔内，避免影响后续平衡充电器的接头插接。等待环氧树脂完全固化后，再次用万用表检测各回路的通断与绝缘情况，确认无误后就可以将平行板固定到电池组的对应位置，引出的JST XH接头可以直接连接平衡充电器，实现多节电芯的电压均衡检测与充电。这款平行板的设计没有采用复杂的特殊结构，全部基于通用的电路加工工艺实现，加工成本低，适配性强，不仅可以用于电动自行车电池组的组装，也可以用于航模电池、户外储能电源等多节LiPo电池并联的场景，解决了手工组装电池组时平衡引线处理的痛点，相比直接飞线的方式，接线可靠性大幅提升，后期维护排查也更加便捷。需要注意的是，LiPo电池本身存在易燃易爆风险，所有焊接、检测环节都需要严格按照操作规范执行，焊接前确认电芯没有破损、鼓胀问题，操作区域远离易燃易爆物品，做好相应的防护措施，避免操作失误引发安全事故。在结构建模过程中，这款平行板的所有尺寸都严格匹配JST XH连接器的行业标准尺寸，焊盘位置、定位卡槽的尺寸公差控制在±0.1mm以内，确保连接器安装后不会出现松动、错位问题，环氧树脂涂覆区域的预留空间也做了对应设计，不会因为涂覆绝缘层导致板体无法正常安装到固定位。
