碳纤维机架四旋翼航拍飞行器结构设计

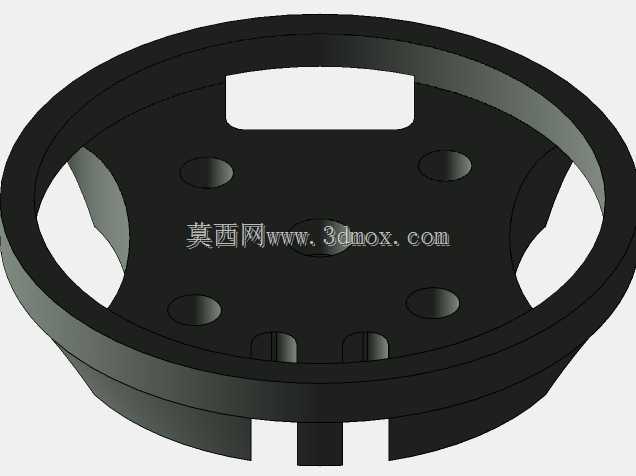

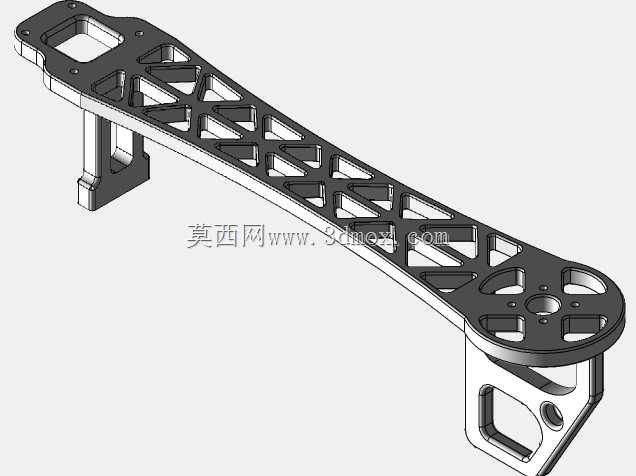

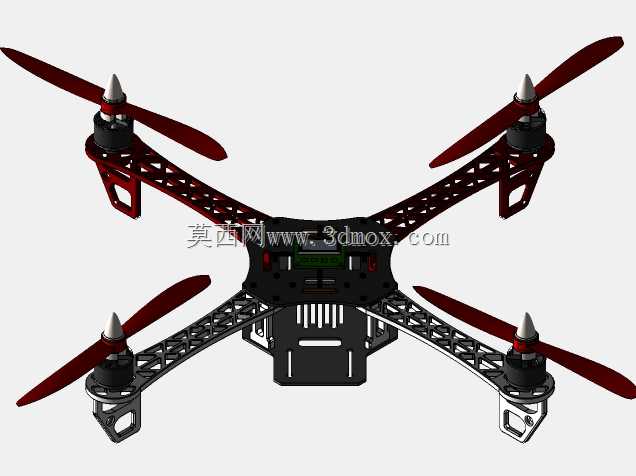

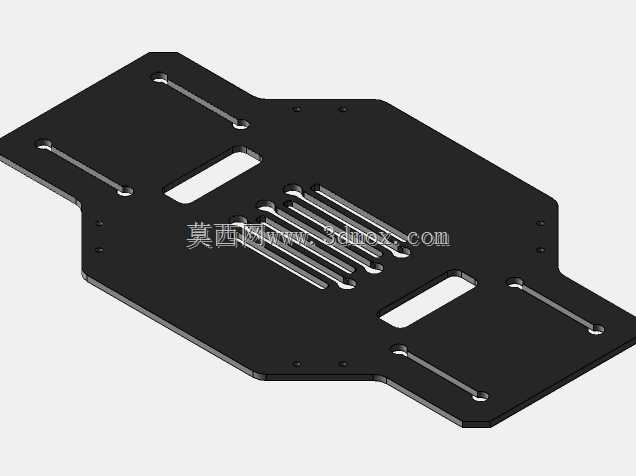

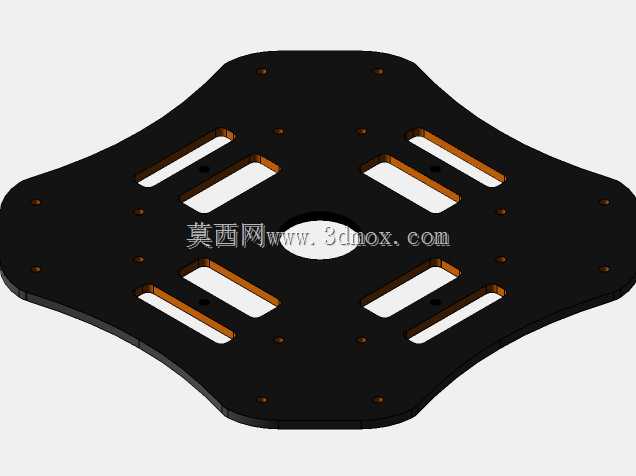

这款四旋翼飞行器采用X型对称机架布局，核心应用场景覆盖低空航拍测绘、农林植保巡检、小型物资短途投送、户外航模竞技以及高校飞控算法验证教学等多个领域，能够在开阔无强电磁干扰的低空域完成稳定悬停、定高飞行、航线自主规划等作业任务，相比固定翼飞行器具备垂直起降无需专用跑道、空中悬停精度高、低速机动灵活性强的优势，可适配不同载荷模块完成多样化作业需求。从功能特性来看，整机采用四轴独立动力输出设计，每个机臂末端预留标准化电机安装座，可适配对应规格的外转子无刷动力单元，搭配正反螺旋桨抵消旋翼旋转产生的反扭矩，通过飞控系统实时调整四个电机的转速差，实现俯仰、横滚、偏航、升降六个自由度的姿态控制，机架中心位置预留了飞控板、电池、电调、图传模块的分层安装空间，能够兼容主流的开源及商用飞控硬件，底部预留了相机挂载、避障传感器、投放机构的扩展接口，可根据实际作业需求快速更换功能载荷。在设计思路上，整机优先考虑轻量化与结构强度的平衡，机臂采用镂空碳纤维复合材质成型，在保证抗扭抗弯强度满足飞行载荷要求的前提下，尽可能降低机架自重以提升续航时间与载荷能力，机臂与中心板采用快拆式连接结构，便于日常收纳运输与故障部件更换，电机安装座设计有减震胶圈卡位，能够过滤电机高速运转产生的高频振动，避免振动传递至飞控与航拍模块影响飞行稳定性与成像清晰度，螺旋桨采用快拆式桨座设计，无需额外工具即可完成桨叶的更换与调试。从外形尺寸与安装边界来看，整机对角电机轴距适配常规消费级航拍无人机的通用尺寸规格，机臂展开后最大外廓尺寸满足单人手持操作的便携性要求，中心板安装区域预留了标准孔位间距，可兼容市面上多数标准化飞控、电调与电池配件，电池仓设计有绑带固定位，可适配不同容量的锂聚合物电池，底部起落架高度预留了足够的载荷安装空间，能够避免挂载的相机或传感器在起降过程中与地面发生磕碰，整机重心设计落在中心板几何中心位置，能够降低飞控姿态调整的运算负荷，提升飞行过程中的稳定性与抗风能力，在三级以下风力环境下可实现稳定悬停作业，满足多数低空民用场景的使用需求。
