混合动力电动扭转三轮车单侧摆臂结构设计

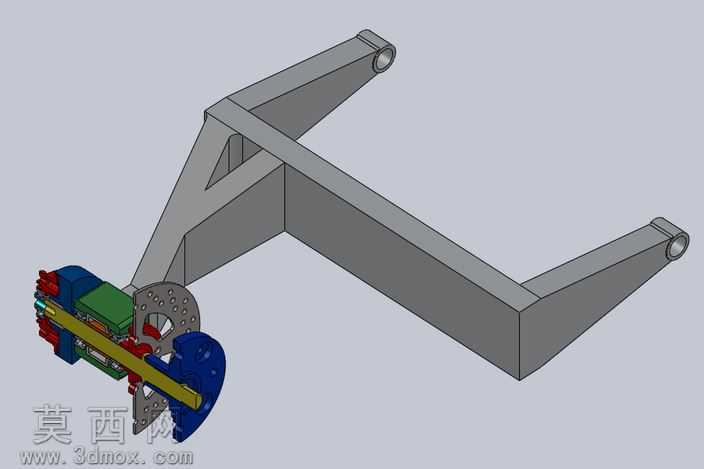

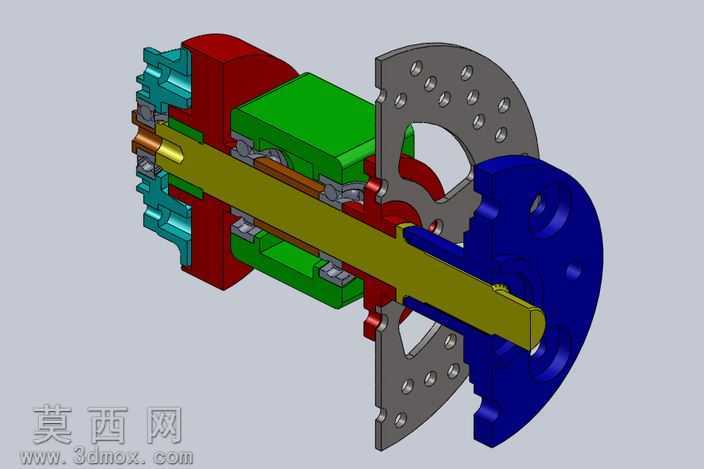

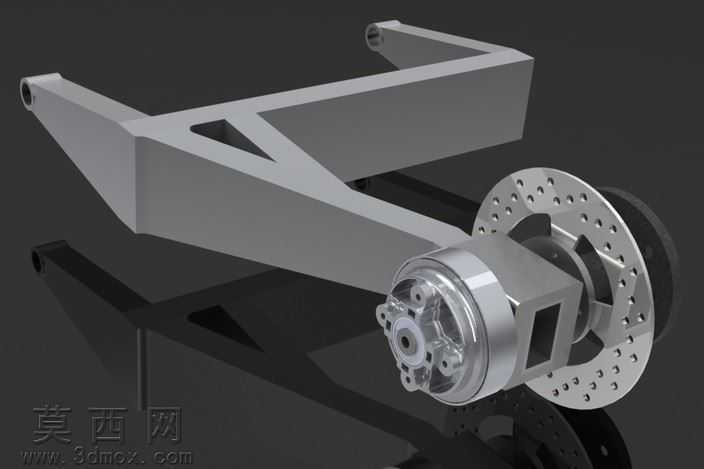

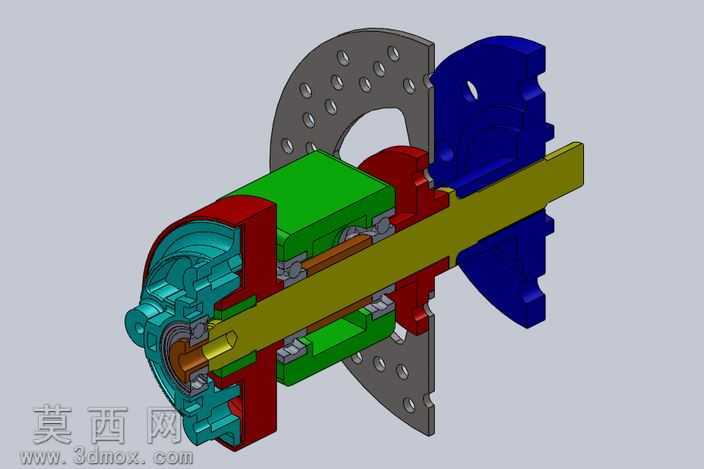

该作品为混合动力电动扭转三轮车的单侧摆臂总成三维建模成果，建模过程遵循机械结构设计的合理性与装配逻辑，完整还原了摆臂本体、轮毂连接单元、制动盘组件的配合关系。建模阶段以摆臂的受力特性为核心依据，主体摆臂采用框架式镂空结构设计，在三维软件中通过草图绘制、特征拉伸、筋板补强、布尔运算等操作完成主体造型，针对摆臂两端的铰接安装位做了同轴度约束设计，预留的铰接孔位可匹配对应规格的销轴与衬套，保证摆臂摆动过程的运动平顺性。材质与渲染环节，摆臂主体赋予哑光金属灰的铸钢材质，调整材质粗糙度与金属度参数还原铸造构件的表面质感，轮毂连接单元采用亮面镀铬金属材质，通过高光反射效果突出机加工零件的精密质感，制动盘部分做了打孔散热结构的细节还原，赋予耐磨铸铁材质，表面添加细微的纹理质感模拟真实制动盘的使用肌理，渲染阶段采用三点布光方案，主光源突出结构的轮廓层次，辅光源弱化阴影死角，环境光补充整体亮度，最终呈现的渲染图清晰展现各部件的装配关系与结构细节。结构设计层面，该摆臂为单侧承载式结构，三角加强筋的布局充分考虑了车辆行驶过程中纵向与横向的受力传递，可有效缓冲路面颠簸带来的冲击载荷，与轮毂连接的法兰盘做了多螺栓孔位设计，保证轮毂安装的连接强度，制动盘与轮毂的同轴装配设计，可保证制动过程中制动力的均匀传递，避免制动偏磨问题。整体设计兼顾了轻量化与结构强度，框架式的摆臂本体在降低整体重量的同时，通过合理的筋板布局保证了结构刚性，各部件的装配间隙预留合理，符合实际生产中的装配公差要求，可作为三轮车悬架系统设计、行走机构优化的参考三维模型，完整展现了单侧摆臂从结构构思到三维建模、材质渲染的全流程设计逻辑。
