横流式水力透平转轮结构设计

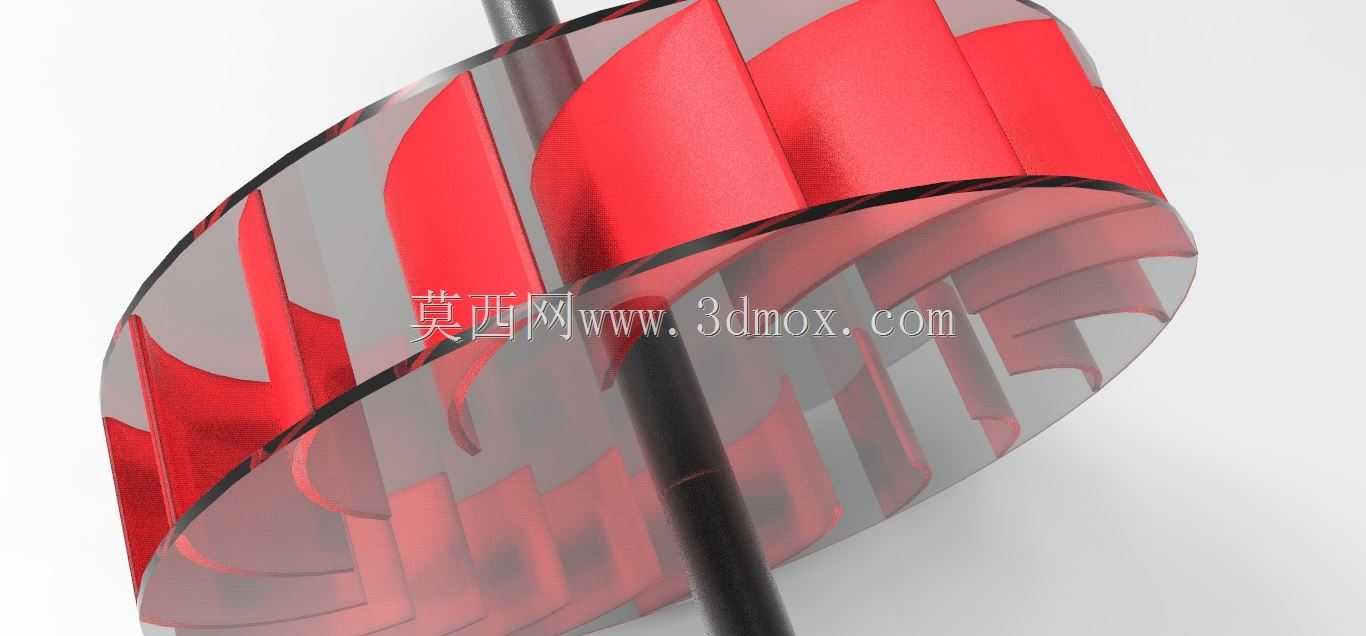

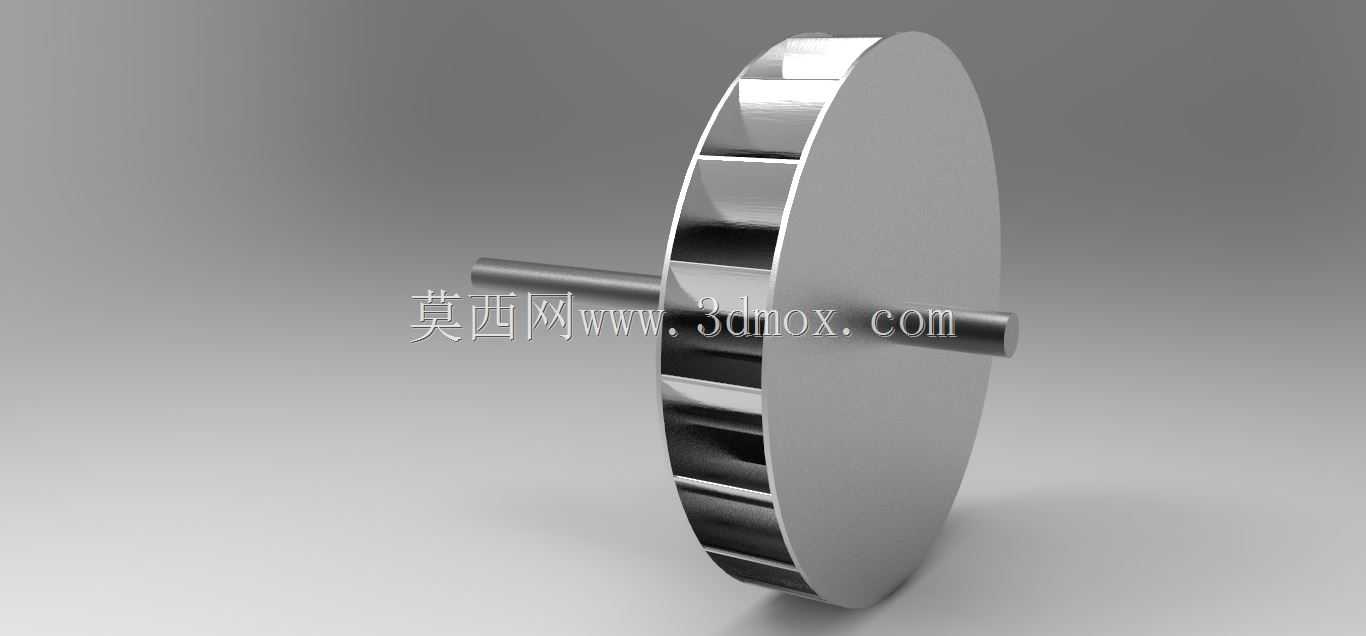

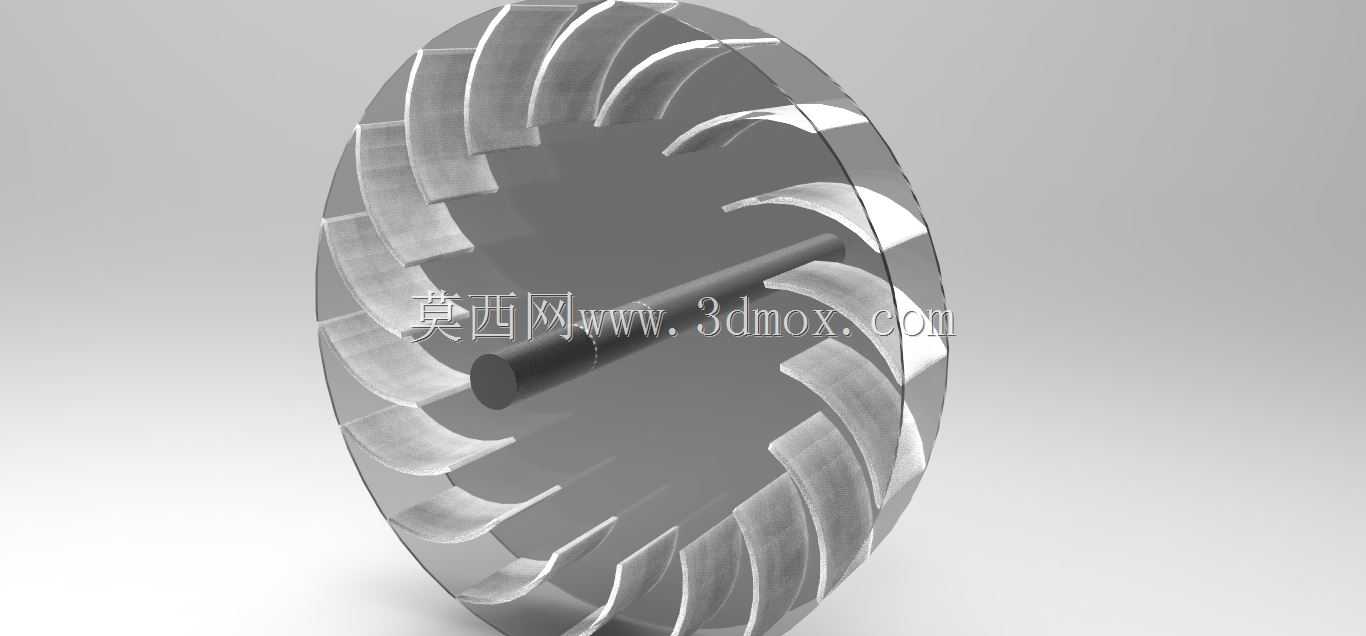

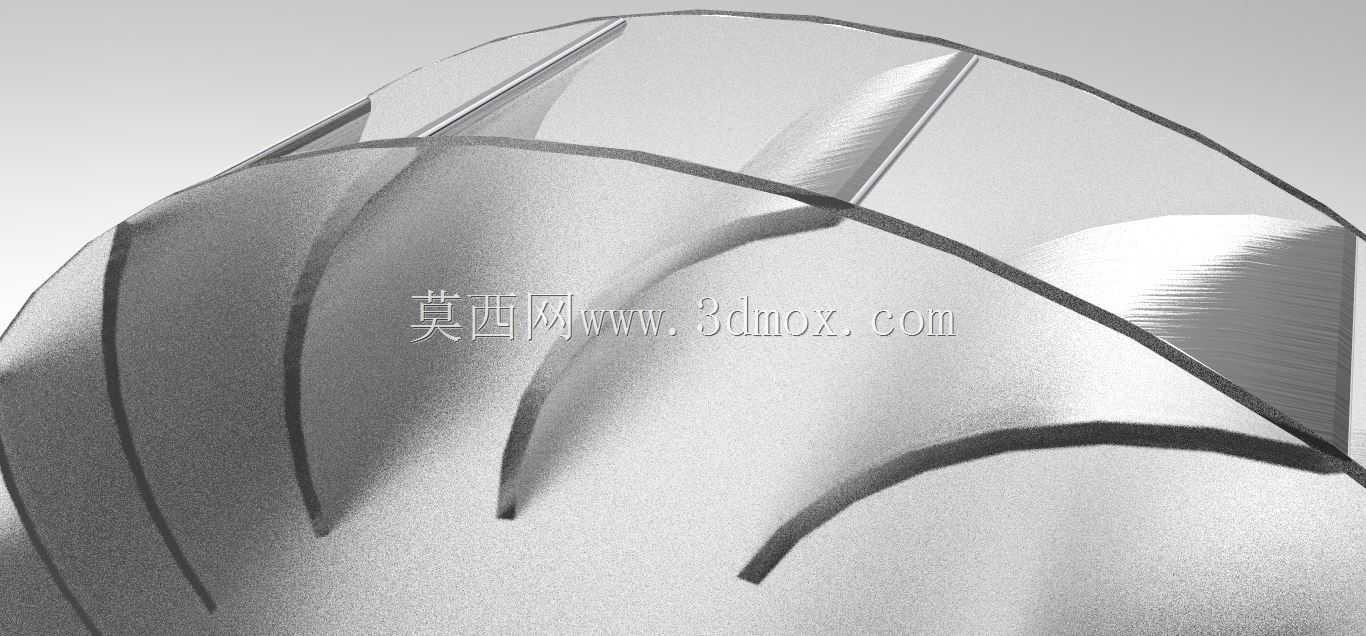

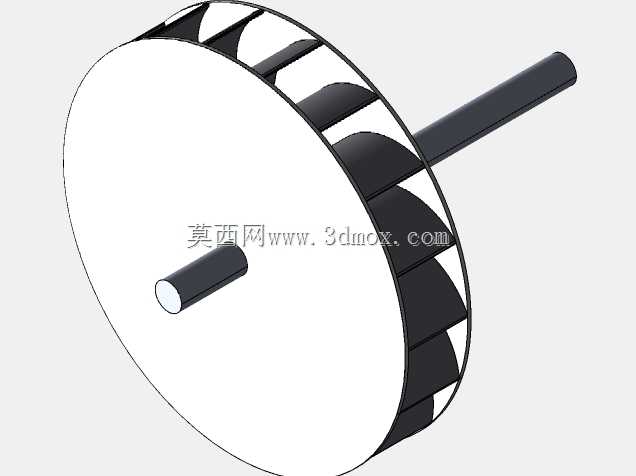

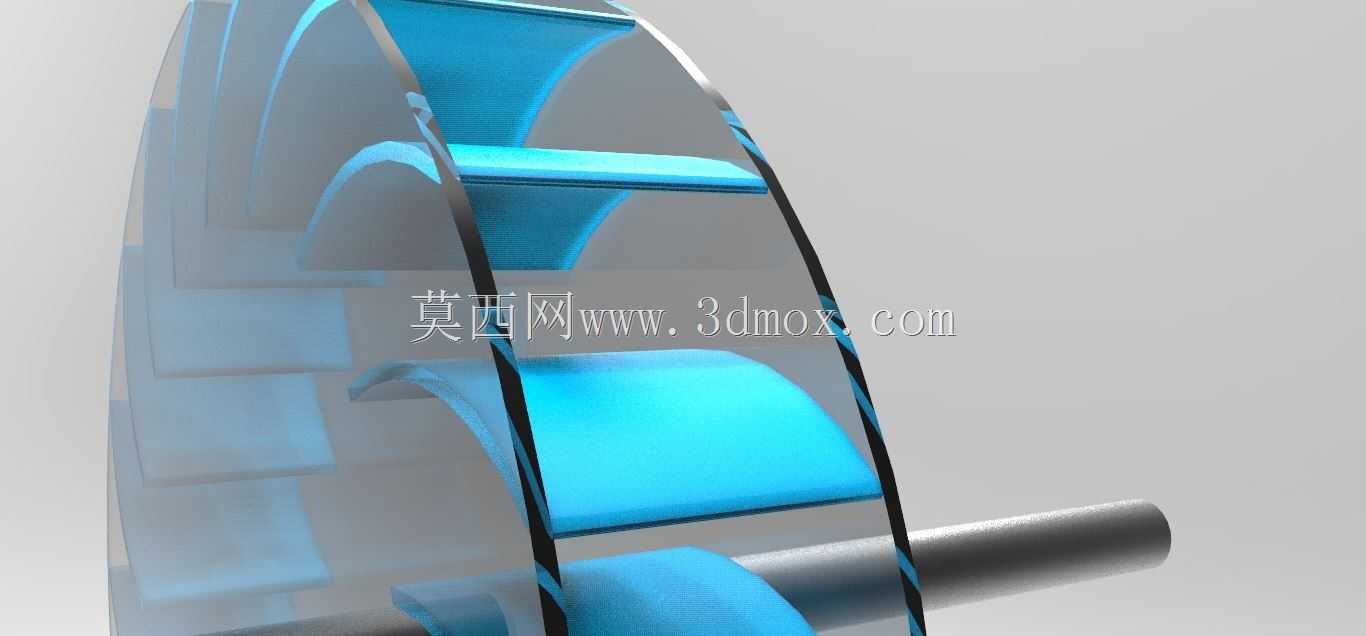

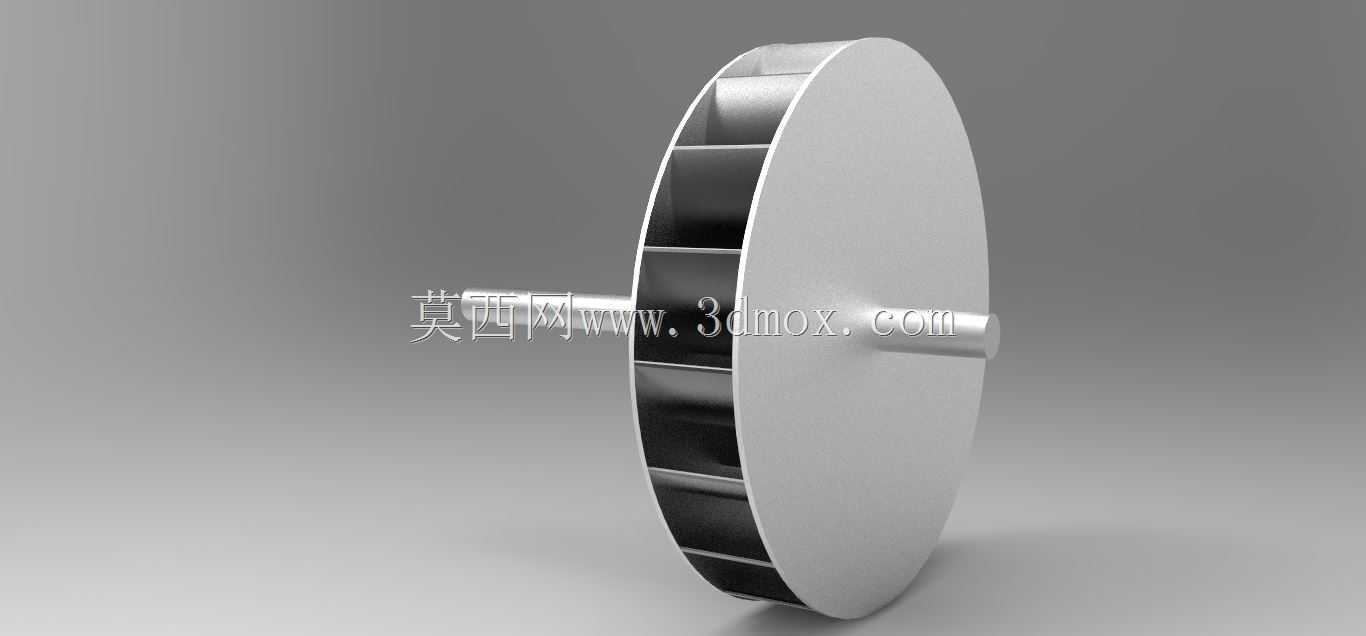

横流式水轮机是小型水力能量转换场景中应用十分广泛的流体动力设备，常部署在山区小型引水式电站、农村微水电供能站点、工业余压能量回收管路以及自然溪流落差利用场景中，承担着将水流的动能与势能转换为旋转机械能，进而驱动发电机或其他负载做功的核心作用。和常规轴向、径向进水的水轮机结构不同，这款横流式转轮的水流路径设计十分特殊，水流会从转轮的外缘径向进入叶片流道，穿过转轮内部空腔后，从另一侧的叶片流道径向流出，两次作用于叶片曲面，能够更充分地提取水流中的能量，在低水头、小流量的工况下依然能保持稳定的转换效率，适配分散式、小规模的水力利用场景，不需要复杂的引水建筑配套，安装门槛更低。这款转轮的整体结构采用圆筒形轮体布局，多片曲面叶片沿圆周方向均匀排布，叶片的型线经过流体力学优化，进水侧边缘做了顺滑导角处理，能够减少水流进入流道时的冲击损失，叶片的曲率沿水流方向平滑过渡，引导水流在流道内平稳转向，避免局部涡流造成的能量耗散；轮体两端设置环形边框固定叶片端部，保证整体结构的刚度，中心设置贯通的轴安装位，可直接与动力输出轴配合传递扭矩。在设计过程中，重点平衡了结构强度与水力效率的关系，叶片厚度选取兼顾了抗水流冲击、抗泥沙磨损的性能要求与过流截面的有效通流面积，轮体的外径尺寸适配小型引水渠的出水宽度，轴向长度可根据实际工况的流量需求灵活调整，安装时仅需要保证转轮轴线与来流方向垂直，进水侧对准引水渠道的出水方向，两侧配合密封端盖与轴承座即可完成装配，不需要复杂的对中调整流程，运维十分便捷。同时，这种横流结构的转轮对水流中的微小杂质、短纤维类杂物的通过性更好，不容易发生流道堵塞问题，在水质条件一般的野外小型水电场景中适应性更强，长期运行的稳定性更优。
