蜗壳式离心鼓风送风设备结构设计

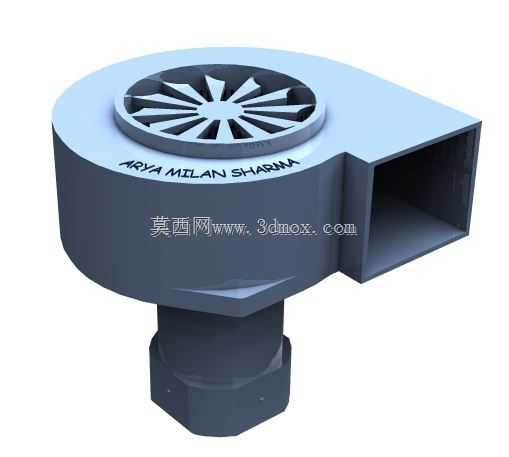

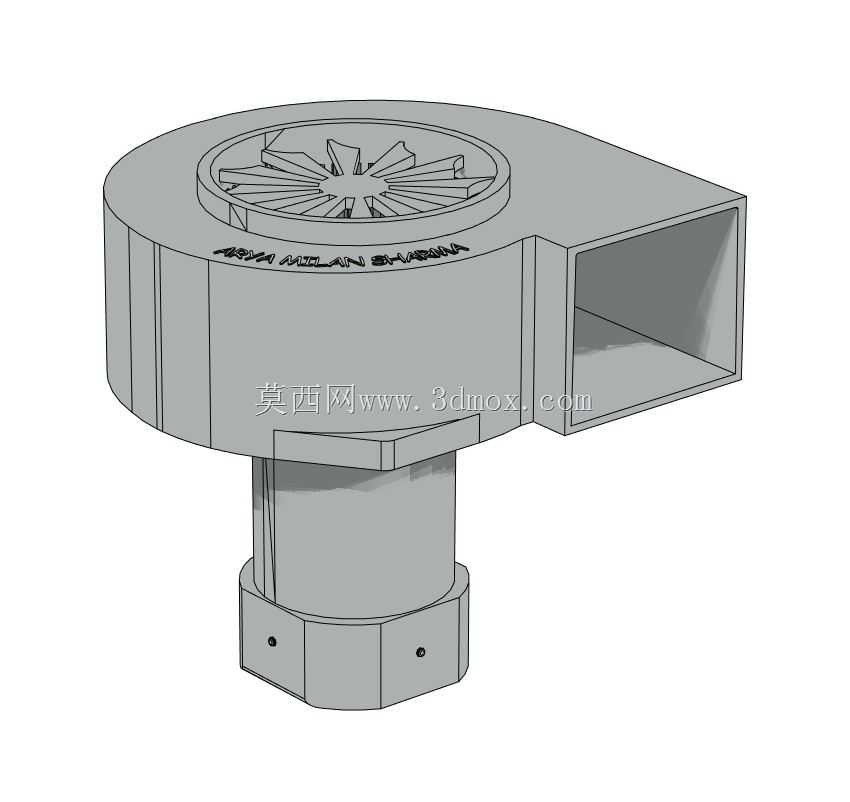

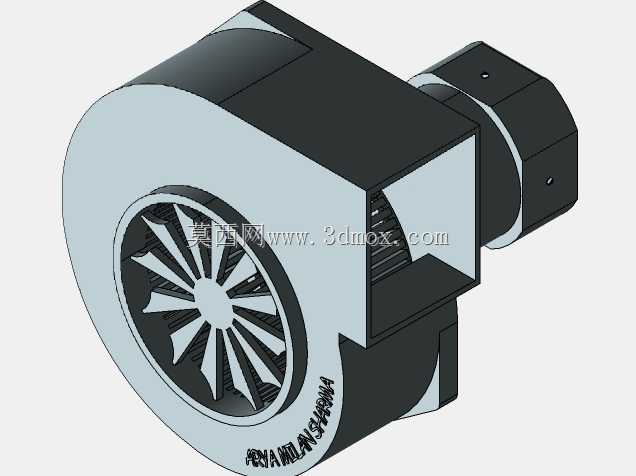

这款蜗壳式离心鼓风设备，主要面向工业通风、设备散热、工艺送风等多类应用场景，在车间局部排风、小型生产设备配套送风、电子机柜散热、实验室通风管路配套等场景中都能发挥核心作用，可实现空气或其他无腐蚀性气体的定向加压输送，为系统提供稳定的风压与风量输出。从实际用途来看，该设备依靠叶轮高速旋转产生的离心力对进入蜗壳的气体进行加速，再通过渐扩型的蜗壳流道将气体的动压转化为静压，最终从侧方的矩形出风口送出带压气体，能够克服管路阻力完成气体的定向输送，既可以单独作为小型送风单元使用，也可以集成到成套通风系统、散热系统、气力输送系统中作为动力源部件。在功能特性设计上，顶部的进风口设置了辐射状导流格栅，既可以避免大尺寸杂物进入叶轮腔造成设备卡滞损坏，也能对进入叶轮的气流进行预整流，降低进气紊流带来的噪音与效率损耗；蜗壳流道采用对数螺旋线的型线设计，能够让气流在叶轮外缘到出风口的流动过程中平缓减速升压，减少流道内的涡流损失，提升整体的气动效率；底部设置了六角形的安装连接基座，既可以作为进风通道的延伸段，也能通过基座的标准连接面与外部管路或者安装底座快速对接，降低现场安装的适配难度。设计思路上，整体采用紧凑化的布局思路，将叶轮、蜗壳、安装基座整合为一体化的紧凑结构，在保证气动性能的前提下尽可能压缩设备的整体占用空间，适配安装空间受限的配套场景；叶轮采用前向式叶片结构，在相同叶轮直径下能够获得更高的输出风压，适合小风量高风压的送风需求；侧方出风口采用矩形截面设计，能够更方便地与方形通风管路进行对接，减少管路转接带来的风阻损失。从安装边界来看，设备整体为立式安装结构，底部基座为主要承重安装面，安装时需要预留出顶部进风口的进气空间，避免遮挡进风面造成进气量不足；侧方出风口的朝向可以根据安装需求在装配时调整对接方向，安装时需要保证设备整体的水平度，避免叶轮旋转时出现偏磨造成振动与噪音超标；设备的进出风接口都预留了标准的连接余量，能够适配常规的通用通风管路尺寸，不需要额外定制特殊转接件即可完成现场装配。
