机械传动用转移控制摇杆结构设计

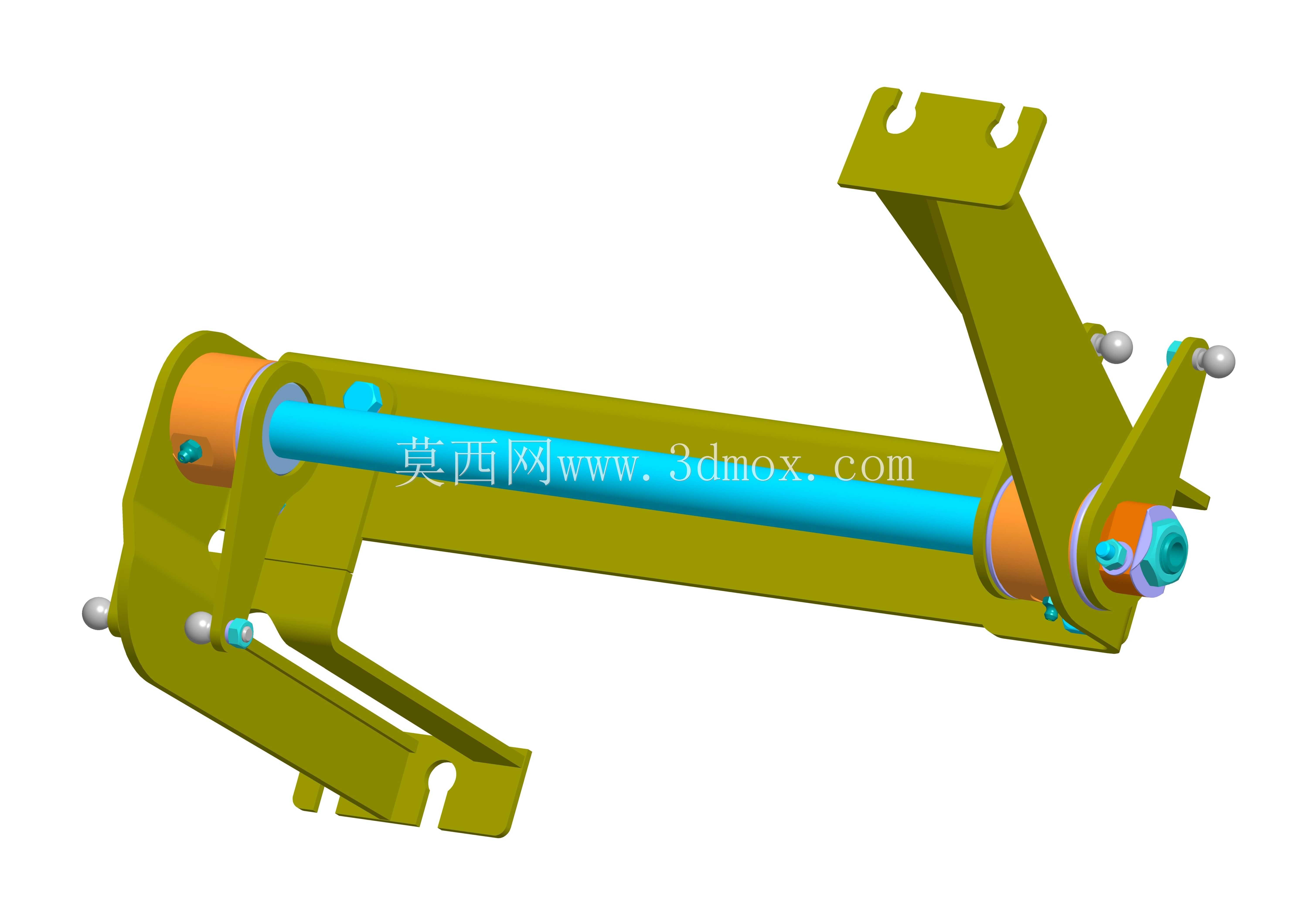

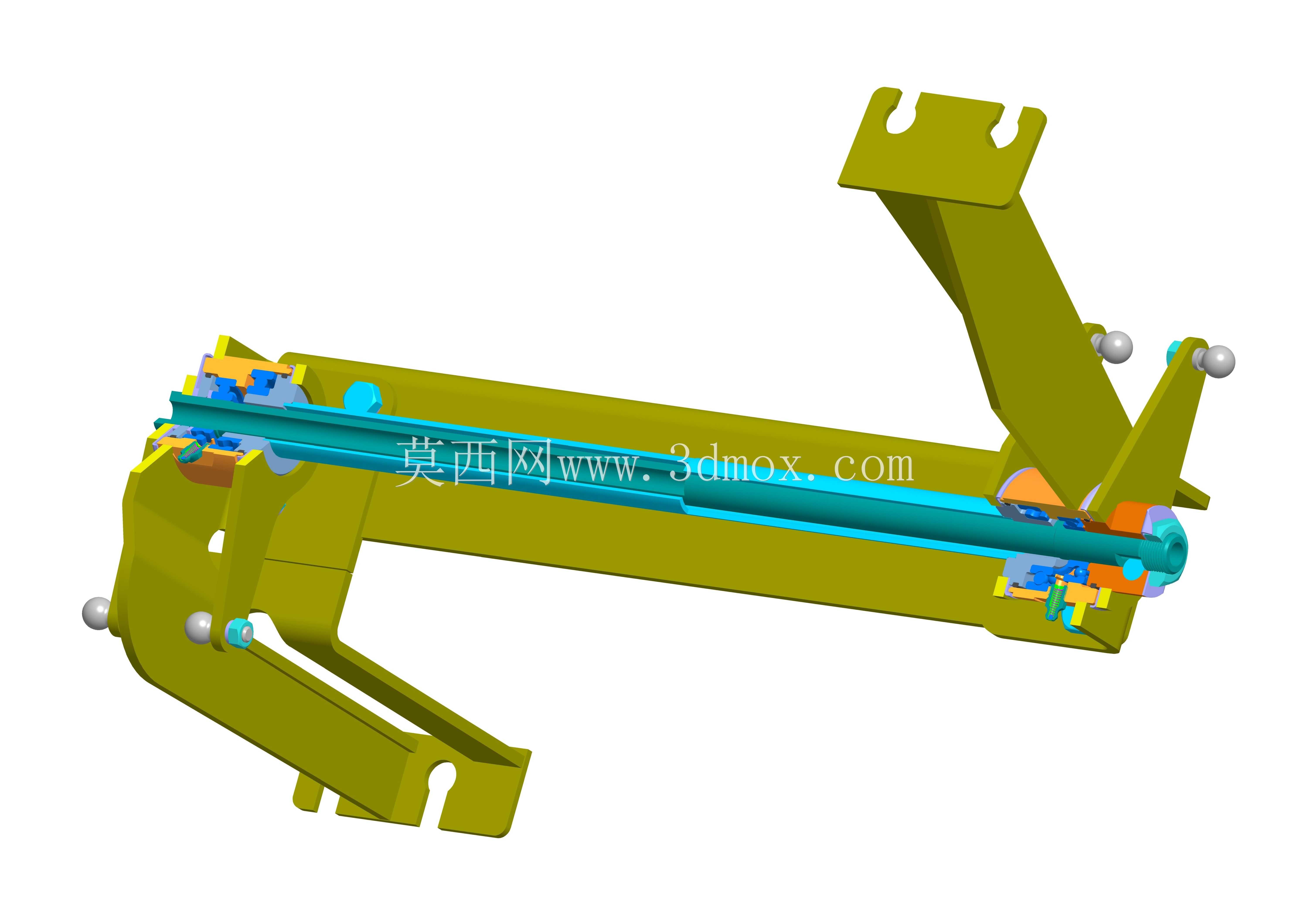

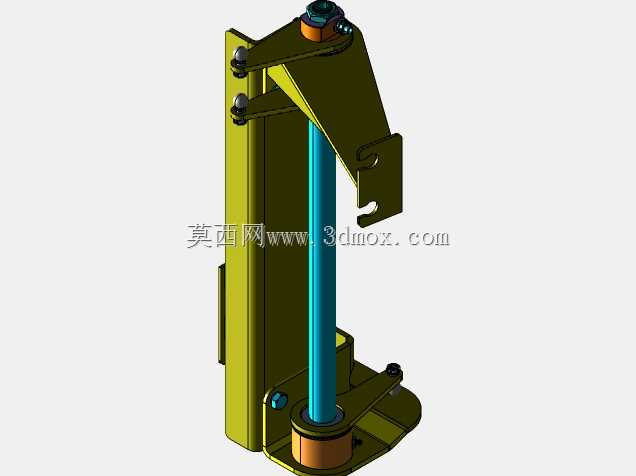

这款转移控制摇杆主要应用于工业设备的行程切换、工位转移操纵场景，常见于自动化生产线的工位转换机构、专用机械设备的档位切换单元、工程机械的作业模式切换操纵端，是设备中实现人工或驱动端动力传递、工位状态切换的核心操纵执行部件，能够将输入端的摆动动作转化为传动杆的轴向直线位移，进而带动后端执行机构完成对应工位的切换、锁止或释放动作，适配需要多工位精准切换、动作行程可控的机械传动场景。在功能特性上，该摇杆采用双支架对称支撑结构，主体承力支架采用弯折成型的高强度结构设计，上下两端预留标准化安装卡槽，可直接卡接固定在设备的安装基准面上，无需额外设计复杂的转接固定结构，大幅降低现场安装的适配难度。中部贯穿式传动杆采用高精度导向设计，杆体与支架之间设置多组耐磨导向衬套，能够保证传动杆在轴向移动过程中无径向窜动，动作传递精度高，长期往复动作下磨损量小，使用寿命更长。摇杆的摆动端设置球形铰接接头，能够适配多角度的输入动作，避免动作卡滞，铰接位置设置防尘密封结构，可阻挡车间环境中的粉尘、碎屑进入铰接摩擦副，降低日常维护频次。在设计思路上，该结构优先考虑动作传递的可靠性与安装适配性，整体采用模块化设计思路，将承力支架、传动杆、铰接接头、导向组件整合为一体化单元，各部件之间采用标准化紧固件连接，后期维护更换易损件时无需整体拆解结构，仅需针对性更换磨损的衬套或铰接部件即可。外形尺寸方面，整体结构沿传动杆轴向的长度适配常规设备的操纵端安装空间，上下安装支架的卡槽间距匹配通用型材的安装尺寸，安装边界预留足够的扳手操作空间，安装时无需特殊工装，采用常规紧固件即可完成固定，传动杆的伸出行程可根据实际使用需求调整端部限位结构，适配不同行程要求的工位切换场景，摆动摇杆的操作角度设置在人体工程学舒适区间，人工操作时施力顺畅无阻滞感，若搭配驱动气缸或伺服推杆，也可实现自动化的工位切换控制，无需人工干预即可完成预设的转移动作。
