轻型拖车用十英寸液压制动装置结构设计

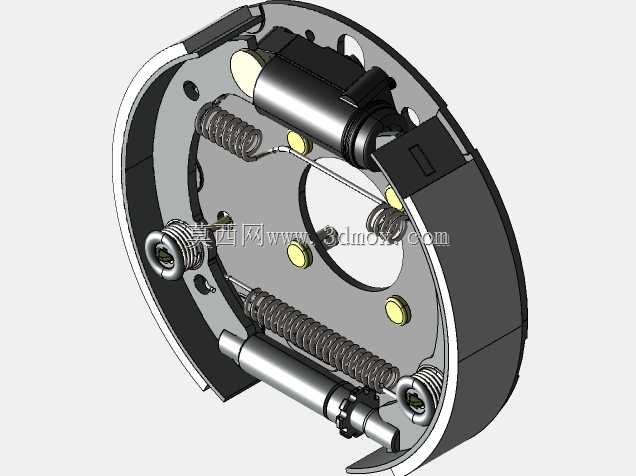

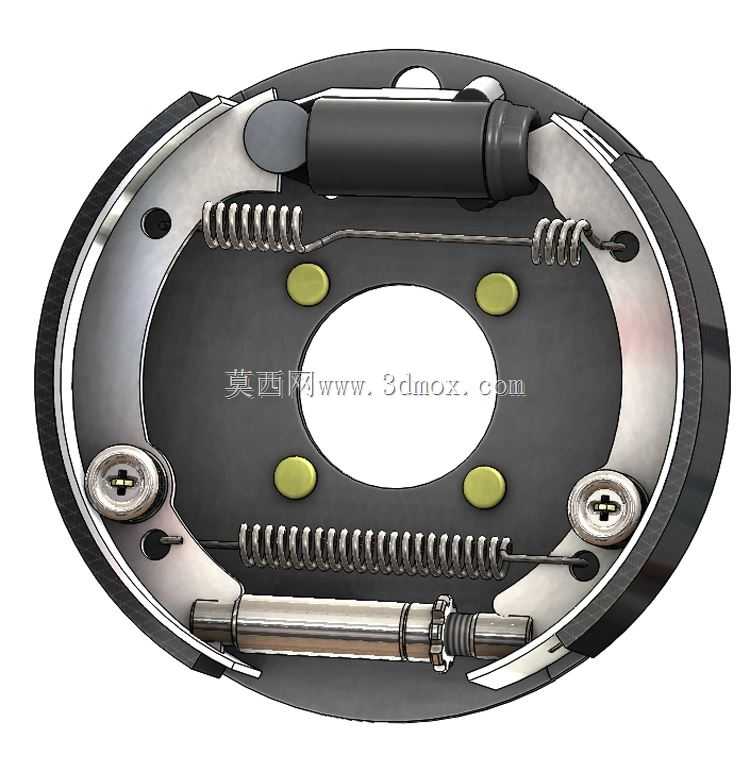

这款十英寸规格的液压制动装置，主要适配轻型拖挂类车辆的行走轮系，是拖挂行驶过程中实现减速、驻车停稳的核心安全部件，广泛应用于小型货运拖斗、旅居露营拖车、场地转运轻型挂车等场景，在非道路场地转运、短途公路拖挂作业中承担着核心的制动安全职能，能够在拖车与主车脱离联动、或者独立制动需求触发时，依靠液压驱动力实现轮边的可靠制动，避免拖行过程中出现溜车、制动距离过长的安全隐患。从功能特性来看，该制动器采用鼓式蹄片制动结构，内置两组对称布置的制动蹄，通过上下布置的回位弹簧实现非制动状态下的蹄片复位，避免正常行驶过程中蹄片与制动鼓发生拖磨损耗；核心驱动部件为横向布置的液压轮缸，当制动液压输入时，轮缸内部活塞向外伸出，推动两端的制动蹄向外张开，让蹄片外侧的摩擦衬片紧紧贴合制动鼓内壁，通过摩擦力矩实现车轮的减速锁止；结构下部设置的机械调节组件，可在摩擦衬片出现磨损后调整蹄片与制动鼓的初始间隙，保证制动踏板行程始终处于合理区间，避免制动疲软失效。在设计思路上，整体采用圆形对称布局，中心预留的大尺寸通孔用于适配车轮轮毂的安装轴头，圆周分布的四个定位凸点用于制动底板与车桥法兰的定位贴合，底板上预留的多个安装孔位可匹配主流轻型拖车桥的安装孔距，无需额外改制桥体即可完成装配；整体结构将液压驱动、蹄片支撑、回位机构、间隙调节功能全部集成在单块制动底板上，结构紧凑无冗余部件，既能够控制整体重量，也能减少后期维护的拆装步骤。从安装边界来看，整体外径适配十英寸规格的制动鼓内腔，安装后整体轴向厚度控制在合理范围内，不会超出轻型拖车桥的轮边安装空间，液压油口采用标准规格的连接接口，可直接匹配常规拖车制动液压管路的接头尺寸，无需额外制作转换接头；所有弹簧、销轴类部件均采用内嵌式布置，避免行驶过程中泥水、砂石进入机构内部造成卡滞，能够适应户外非铺装路面的行驶工况，保证制动动作的可靠性。
