汽车驱动轴内侧三脚万向连接接头结构

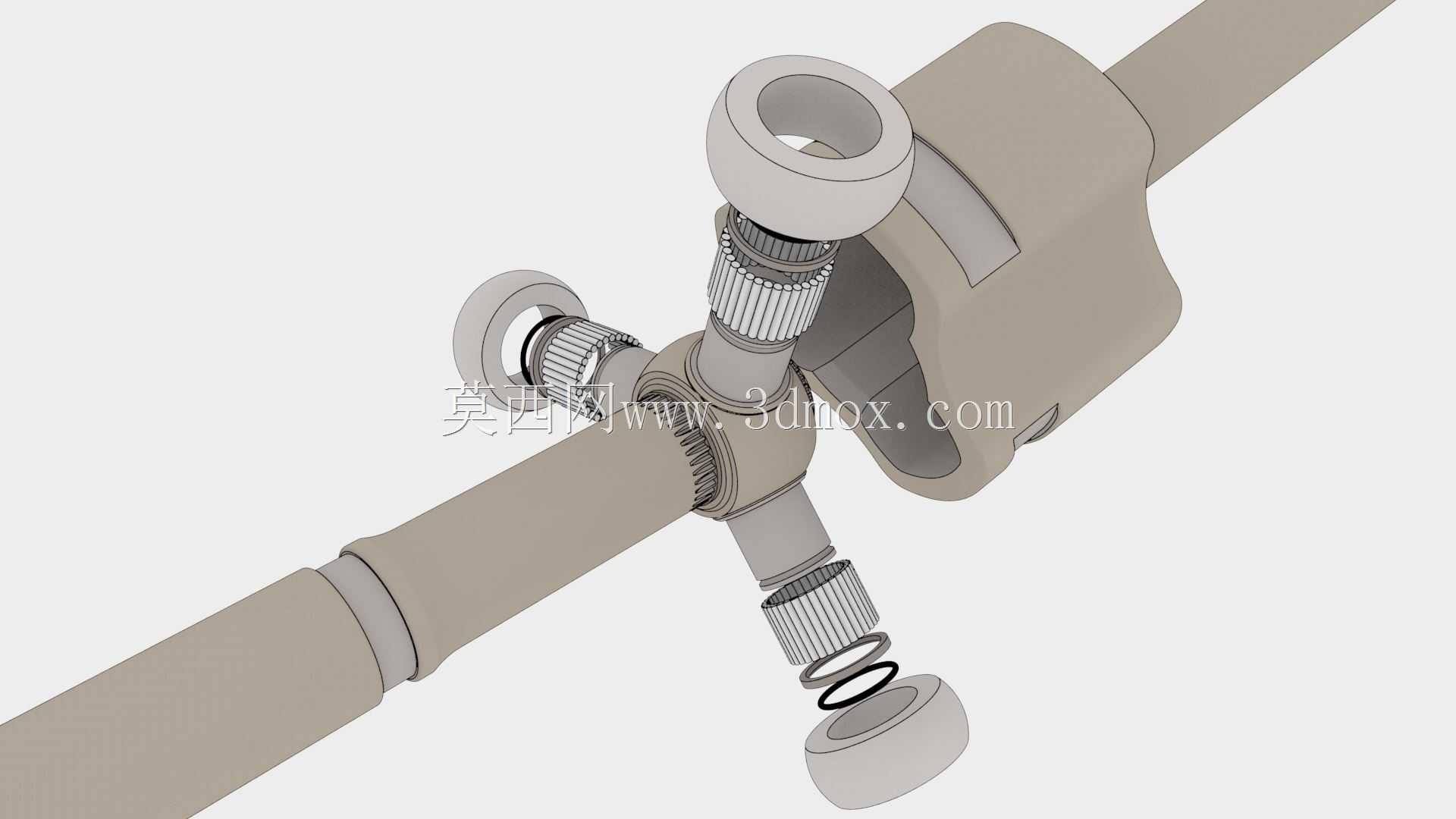

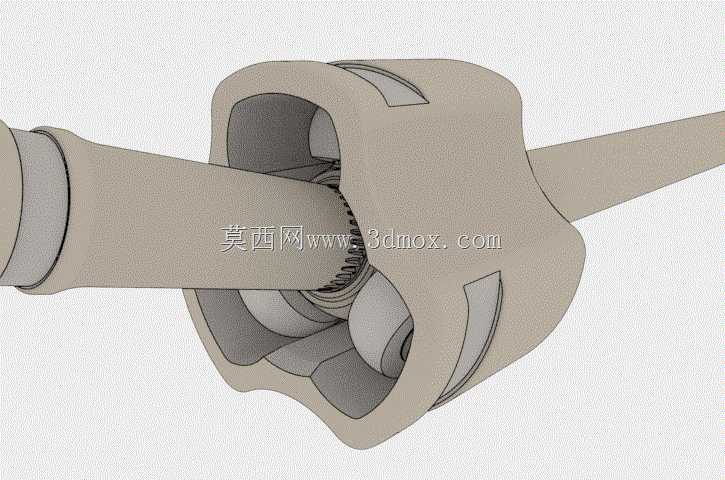

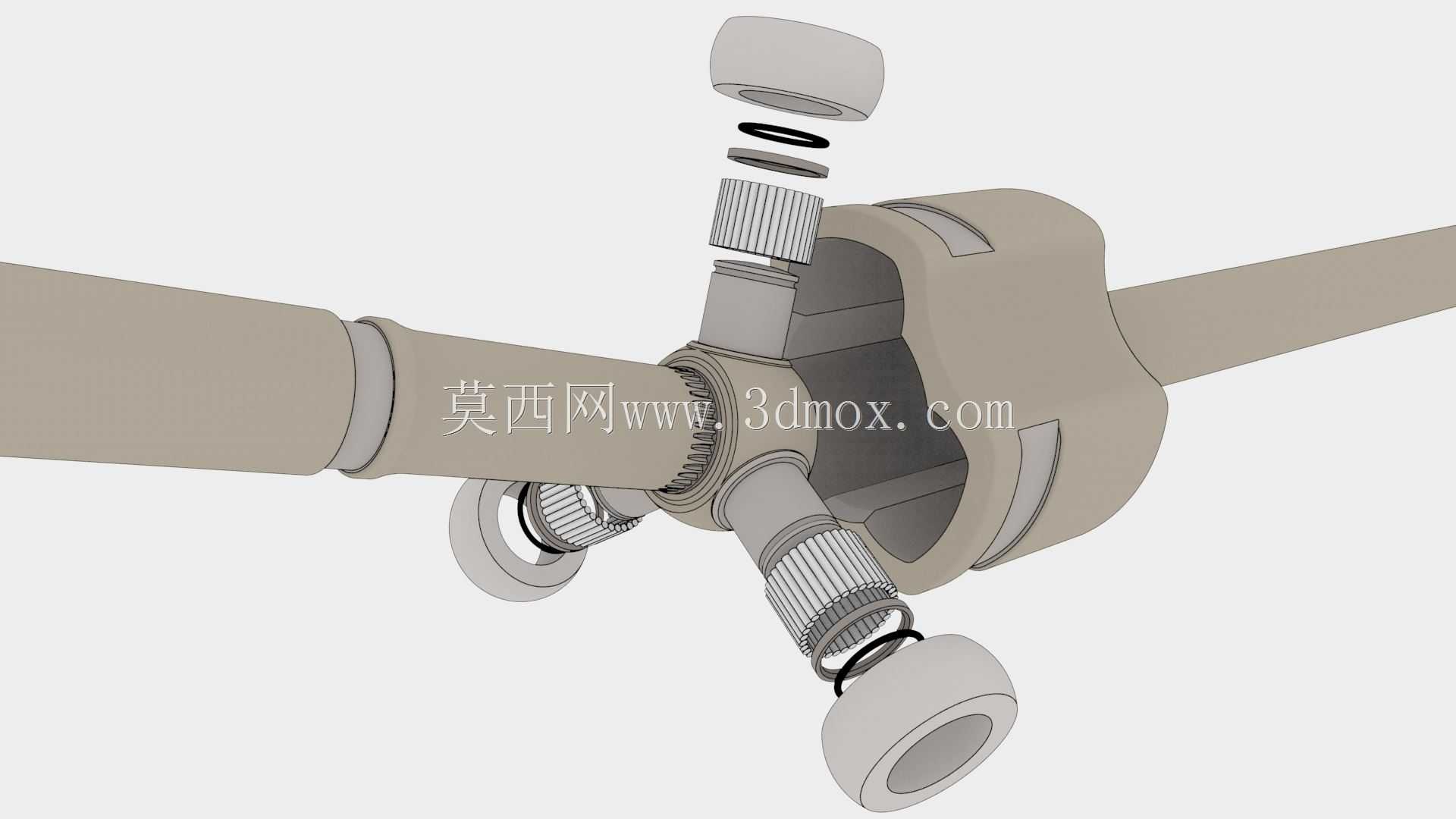

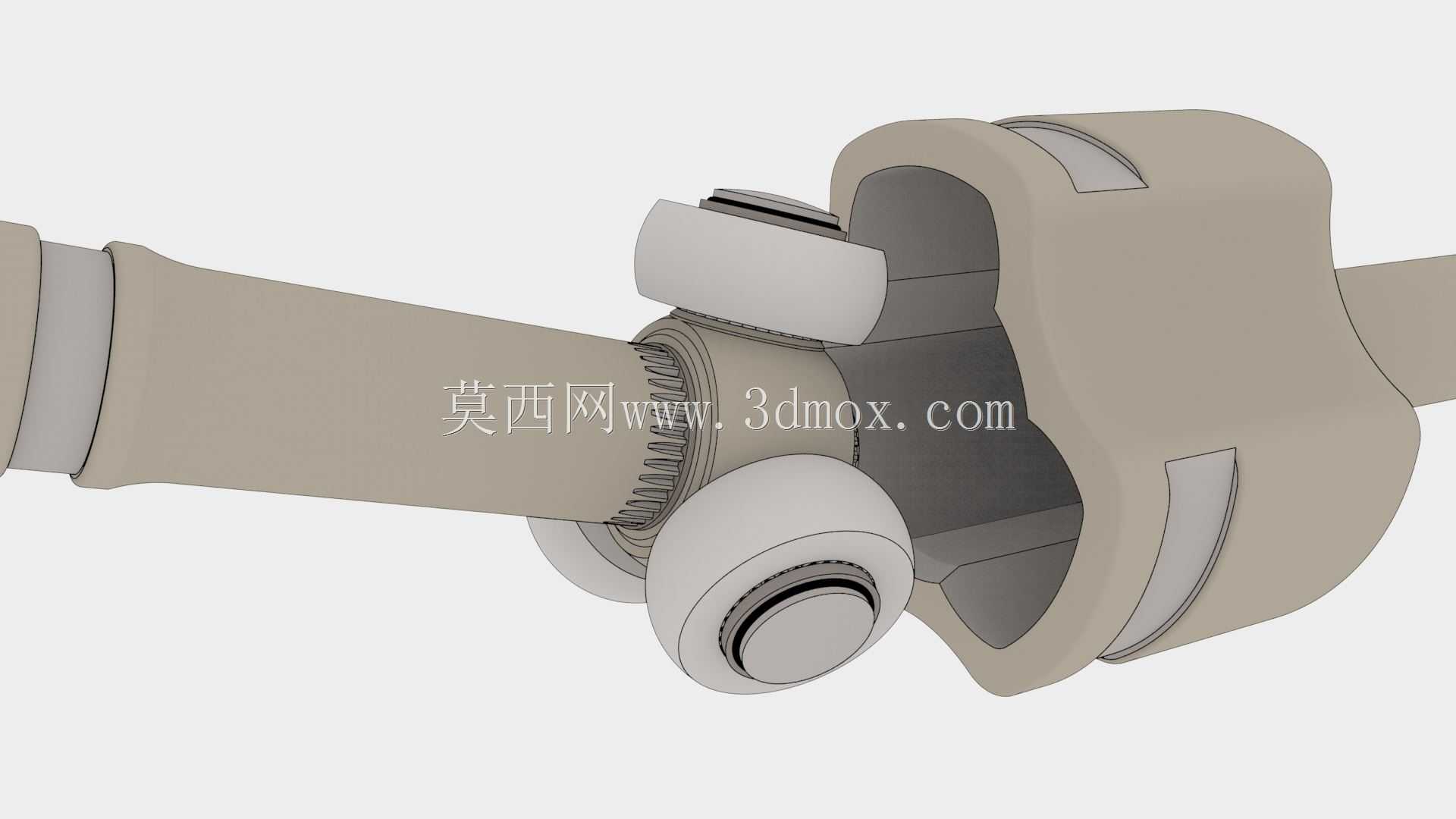

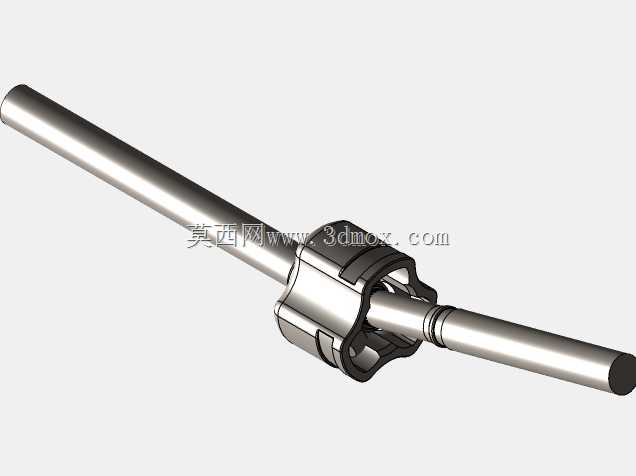

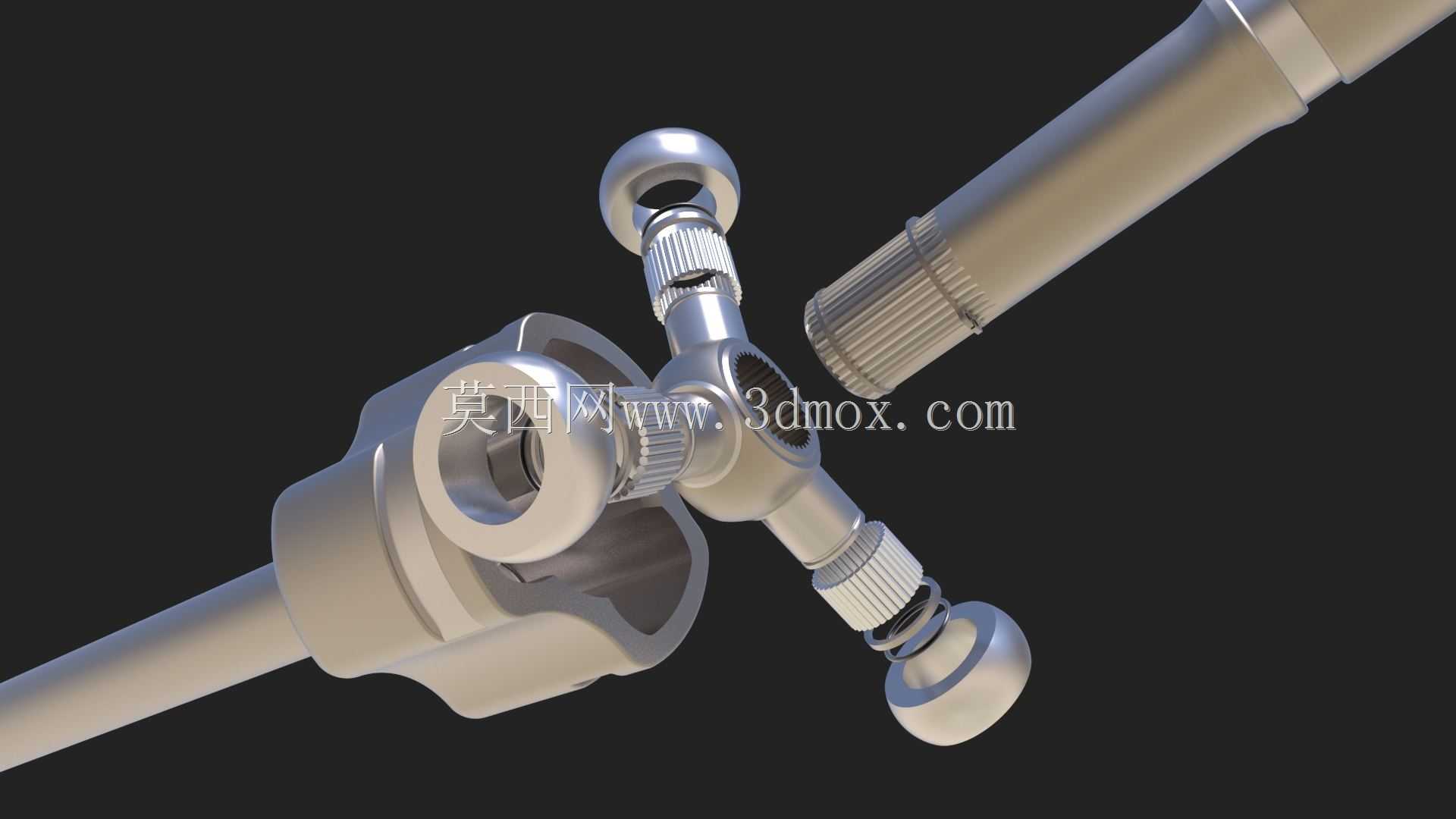

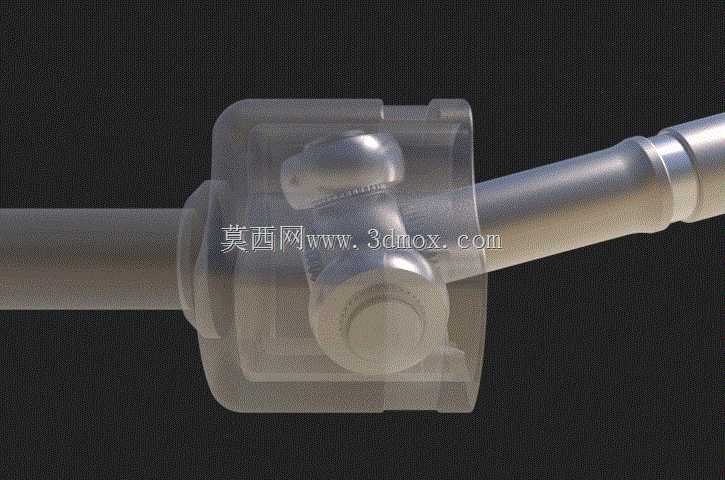

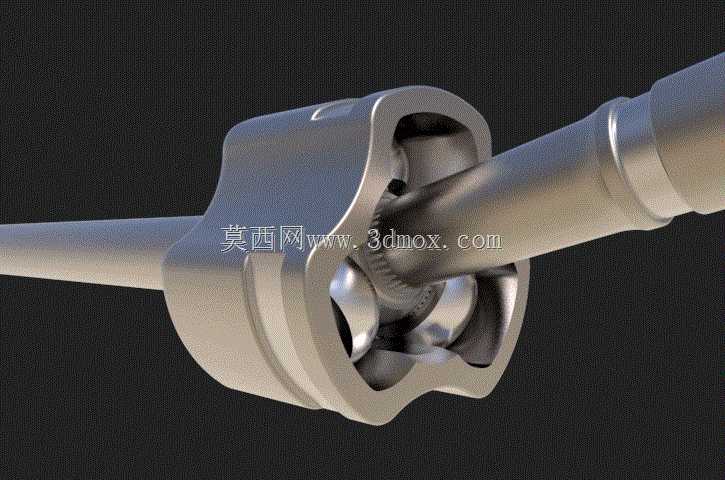

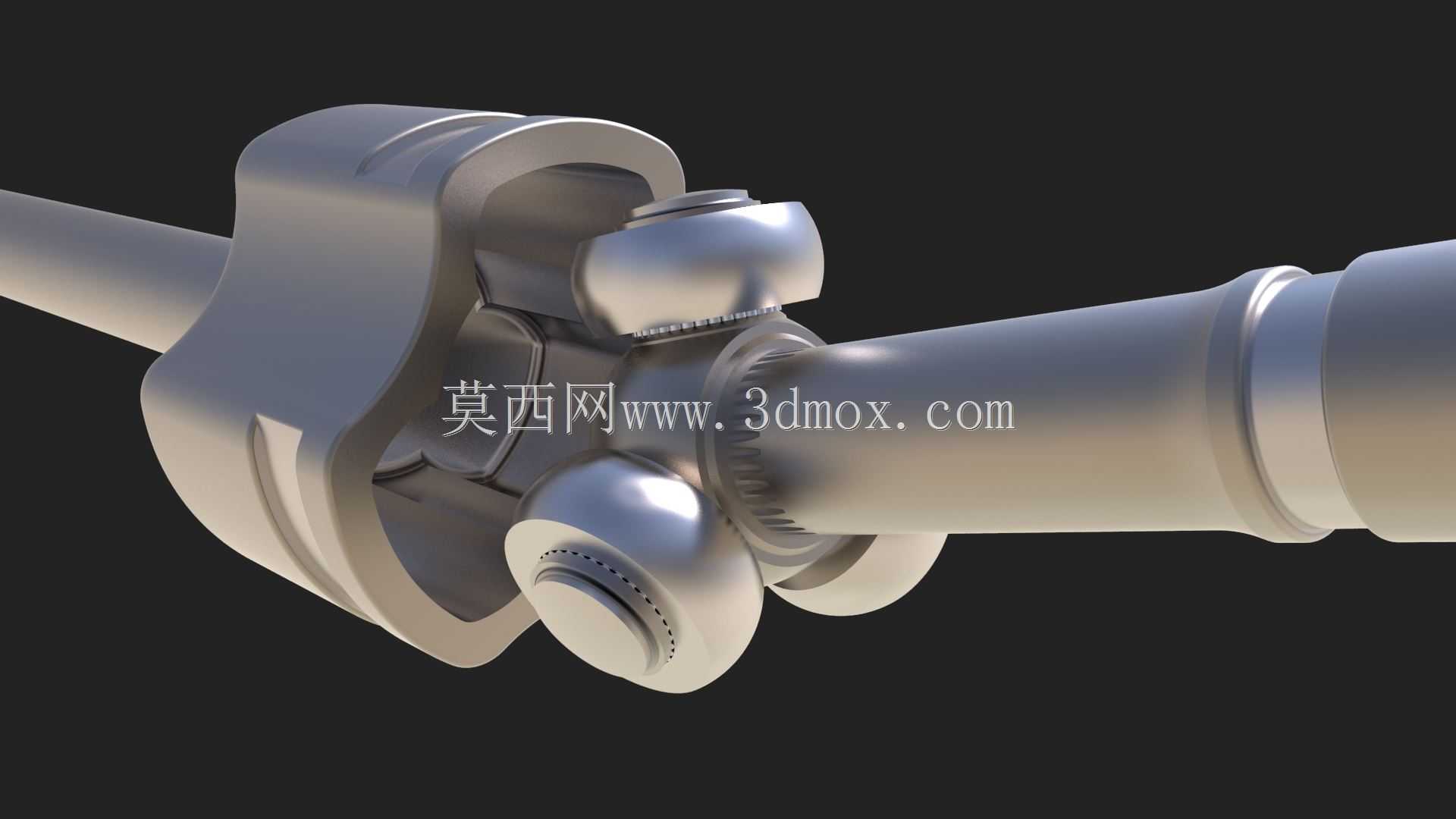

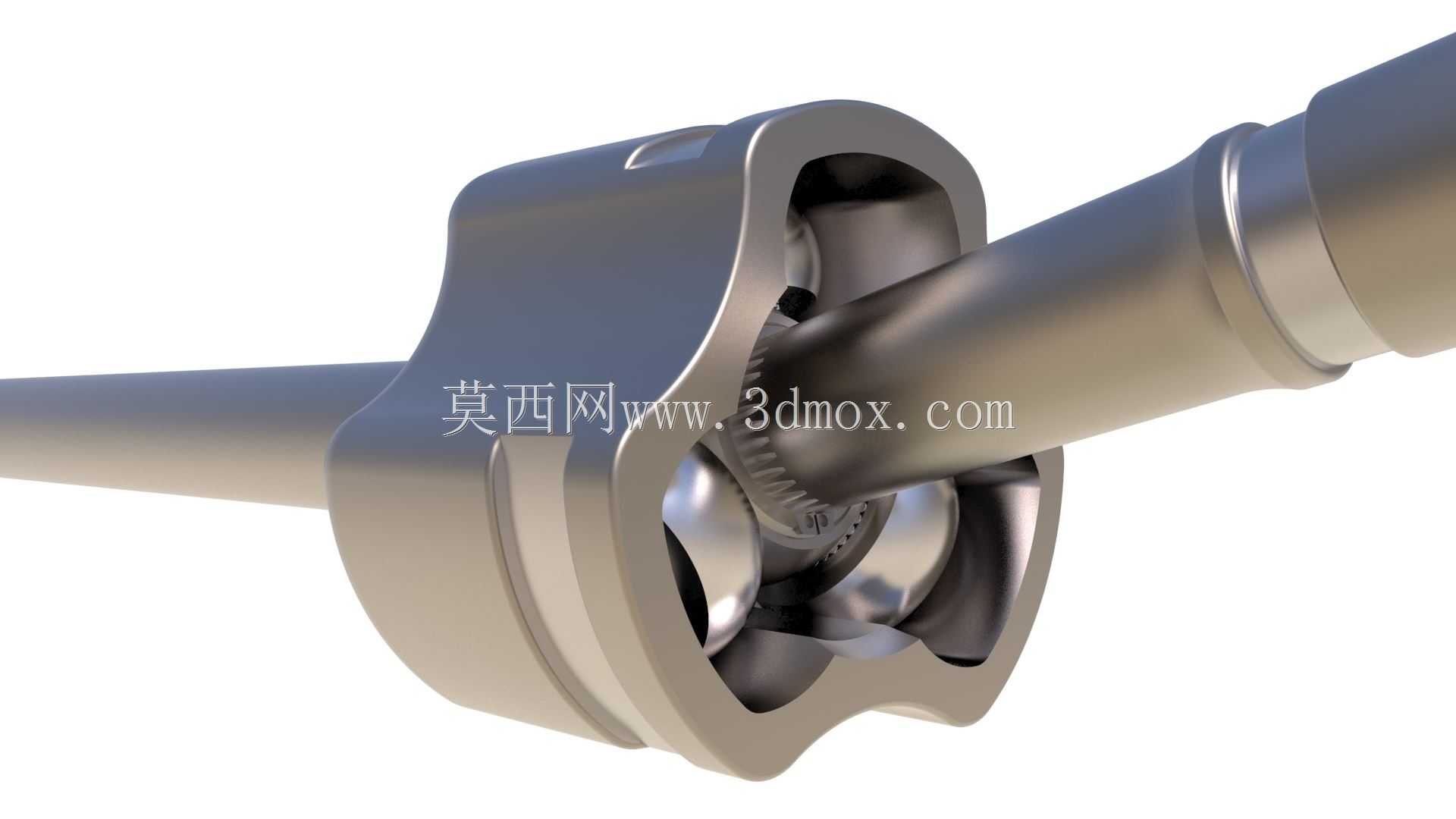

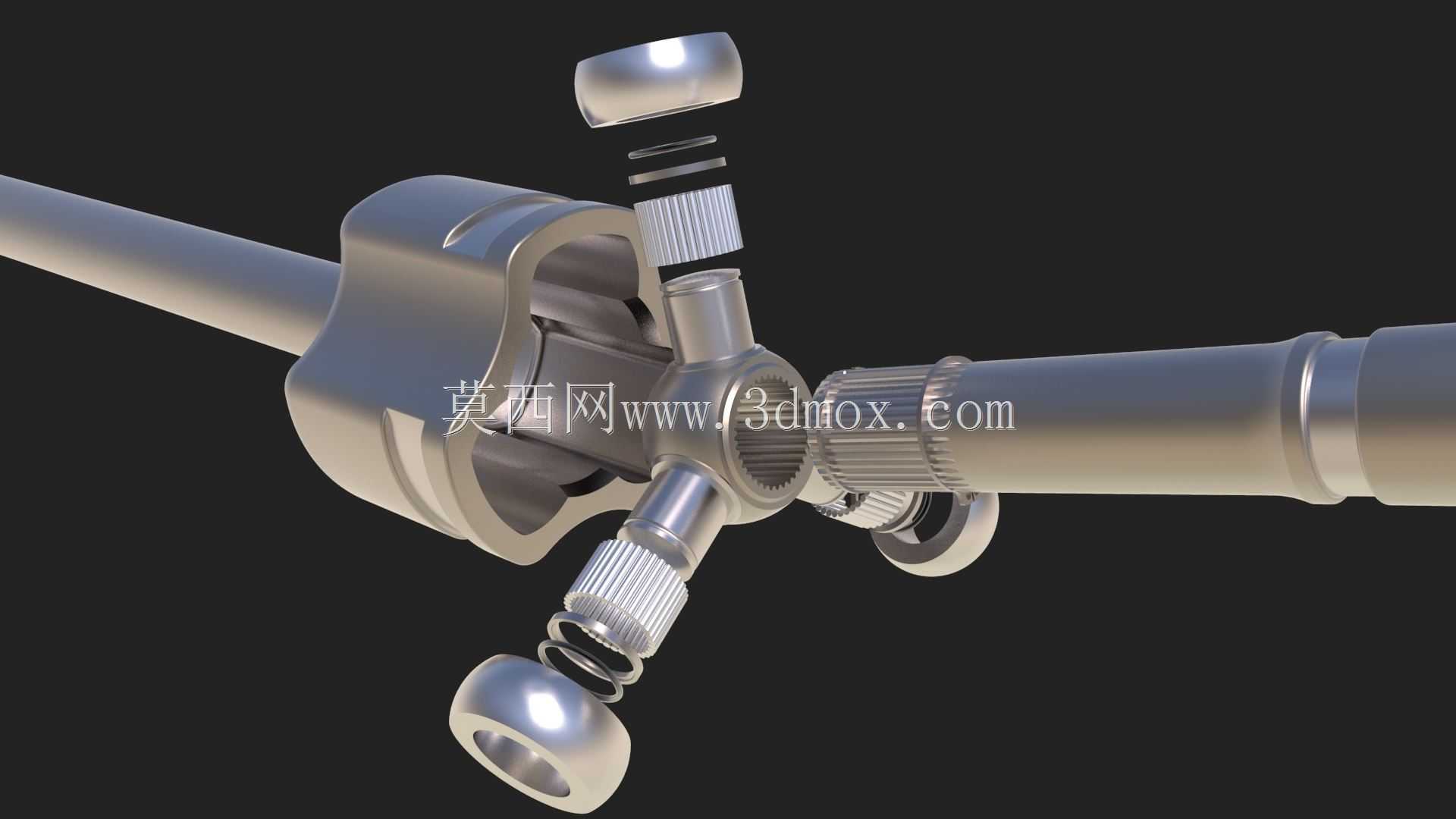

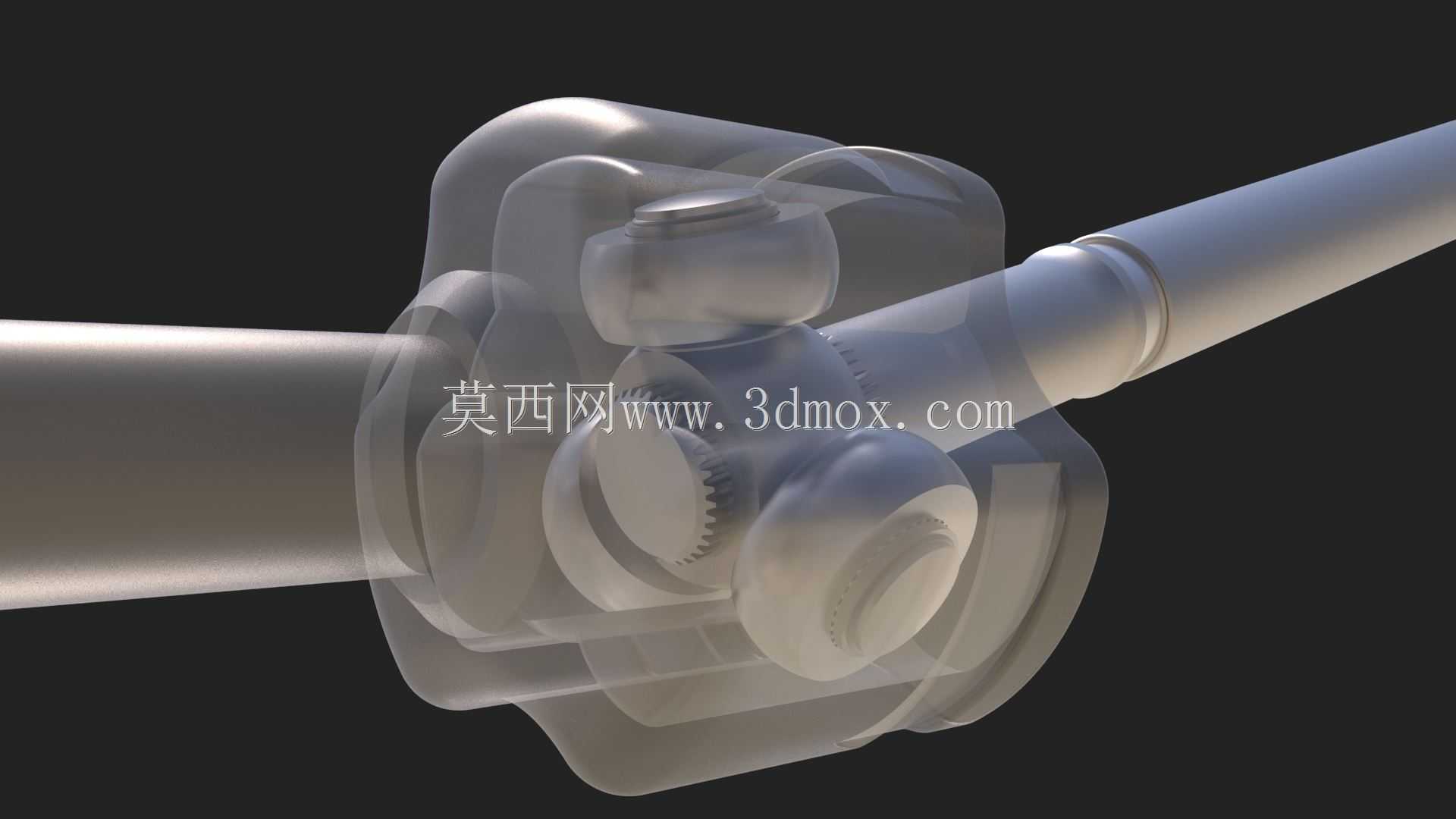

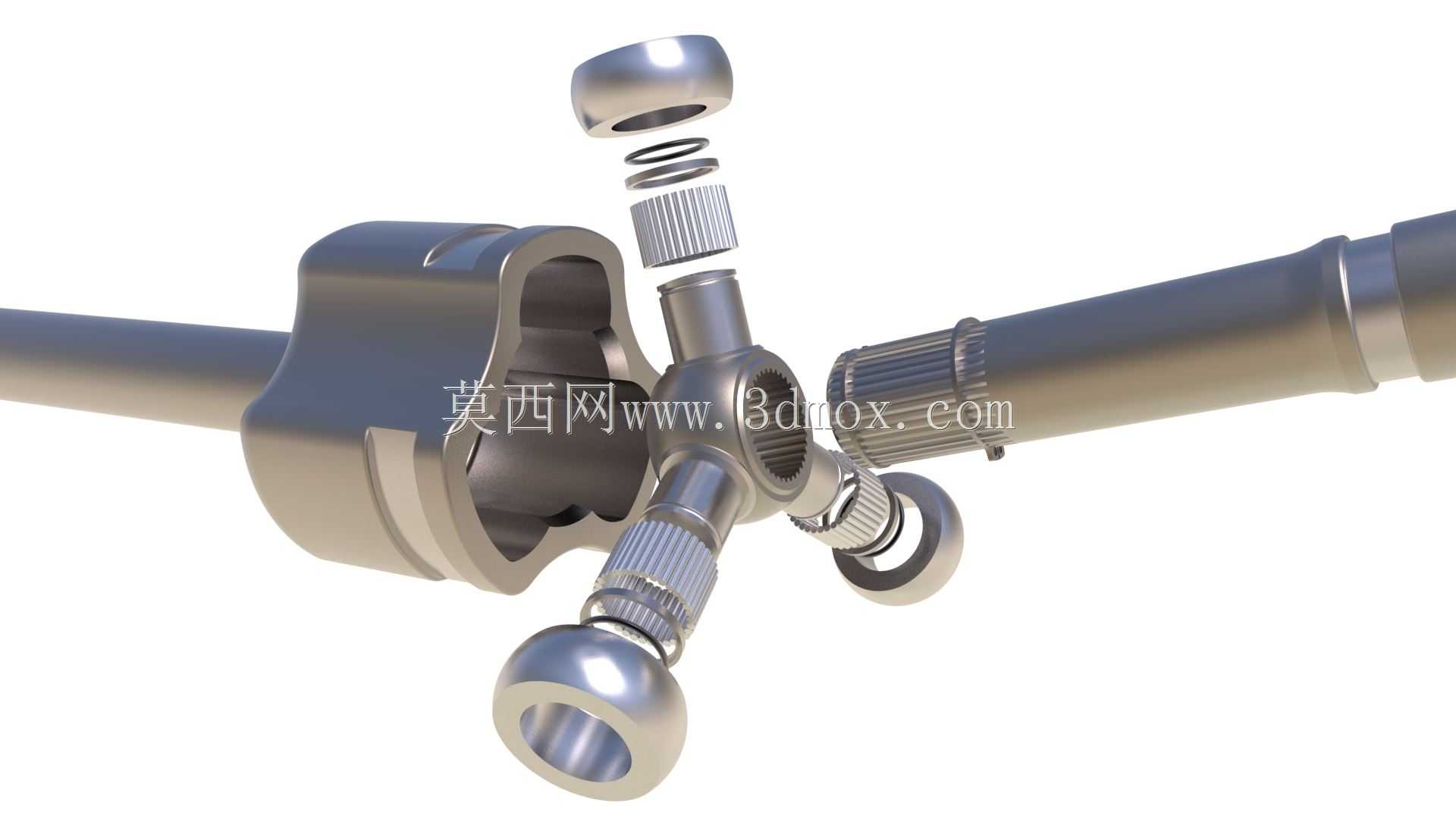

该款三脚接头是汽车传动系统中布置于驱动轴内侧的核心连接部件，主要承担差速器输出端与驱动半轴之间的动力传递任务，适配前轮驱动车型的前桥内侧布置、后轮驱动车型的后桥轮边内侧布置场景，能够在悬架跳动带来的轴间夹角、轴向位移持续变化的工况下，维持动力传输的连续性，避免传动系统出现卡滞、冲击或动力中断问题。从功能特性来看，该接头核心采用三尖轭配合桶形滚柱轴承的结构设计，三尖轭与驱动轴刚性连接，三个均匀分布的轴颈上分别套装桶形滚柱轴承，轴承嵌入外圈对应的三个匹配凹槽内，外圈则与差速器侧的输出构件刚性连接；这种结构允许连接的两轴之间存在一定范围的轴向插入运动，能够完全吸收车辆行驶过程中悬架上下跳动带来的半轴长度变化，不会对轴承组件施加额外的轴向载荷，大幅降低了传动副的磨损速率。需要注意的是，该接头不属于等速万向节范畴，其传力过程中介质平面始终与驱动轴轴线保持垂直，不会随输入轴与输出轴之间的夹角变化而调整，因此无法保证输入、输出轴的转速完全同步，且允许的两轴最大夹角范围小于球笼式等速万向节，但该结构的零件数量更少、加工难度更低、整体成本更为可控，完全能够满足驱动轴内侧低夹角变化工况的使用需求，在民用经济型乘用车上应用十分广泛。从设计思路层面，该结构在开发阶段优先平衡了承载能力、布置空间与制造成本三者的关系：三尖轭采用轴对称布局，三个滚柱轴承沿圆周120度均匀分布，动力传递过程中三个接触副同时受力，载荷分配均匀，可承受车辆急加速、急减速时的峰值扭矩冲击；滚柱采用桶形曲面设计，与外圈凹槽的曲面配合，能够在轴间存在小角度偏转时保持面接触状态，避免局部应力集中导致的接触疲劳损伤，延长部件使用寿命。从安装边界与外形尺寸来看，该接头整体为同轴回转类结构，最大外径由滚柱轴承外圈的外接圆直径决定，轴向总长度覆盖三尖轭连接段、轴承配合段与外圈连接段，安装时需保证三尖轭与半轴的同轴度公差在设计范围内，滚柱轴承与轴颈、外圈凹槽的配合间隙符合润滑要求，外圈与差速器侧的连接需可靠锁止，避免轴向窜动；接头整体可完全容纳于驱动轴的防尘罩内部，适配常规车型驱动轴的布置空间，不会与周边的悬架摆臂、车架、制动管路等构件发生运动干涉，同时该结构的轴向滑移阻力小，能够有效降低悬架跳动时的传动系统附加阻力，提升车辆行驶的平顺性。
