十字型万向节传动连接结构

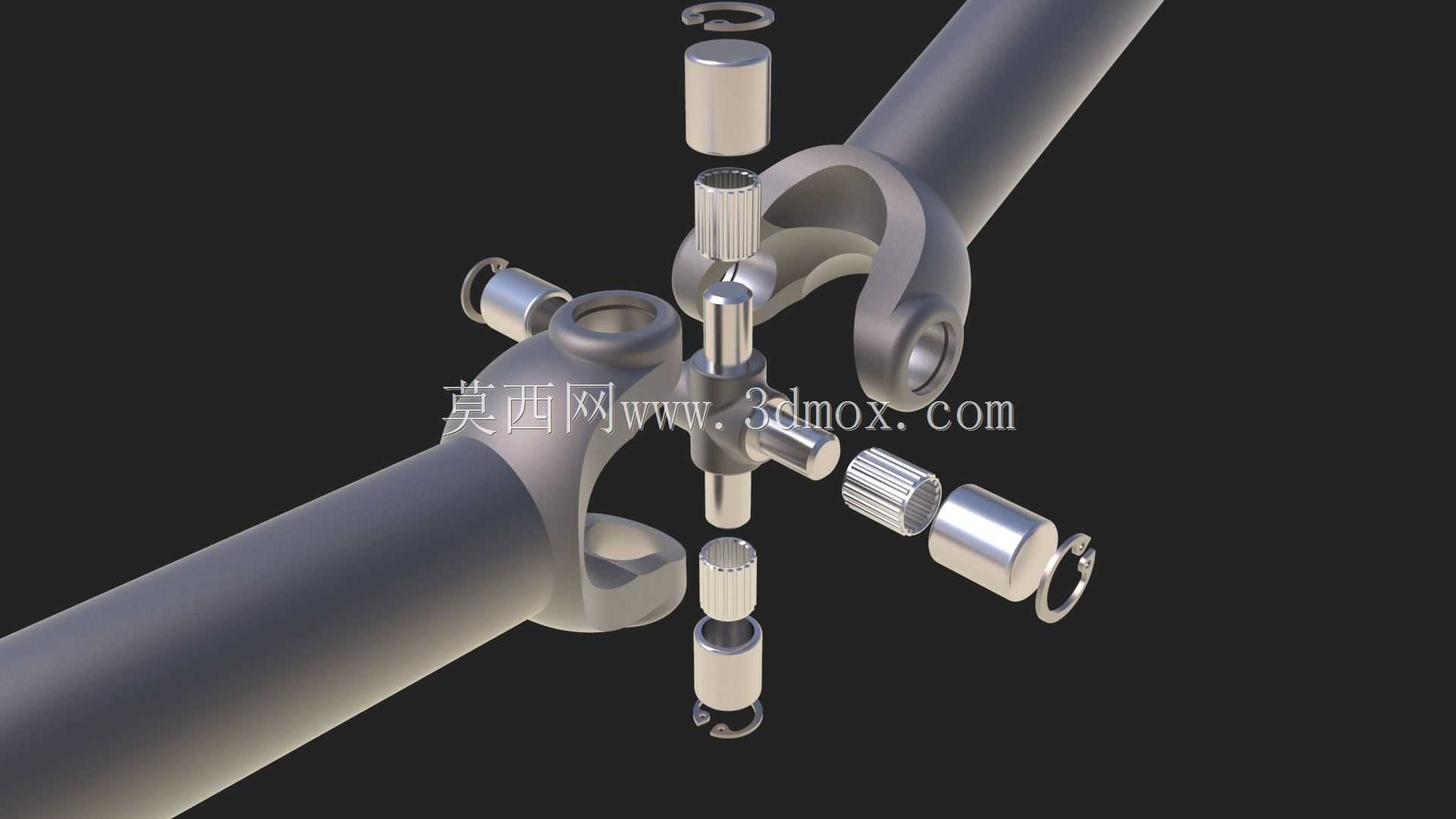

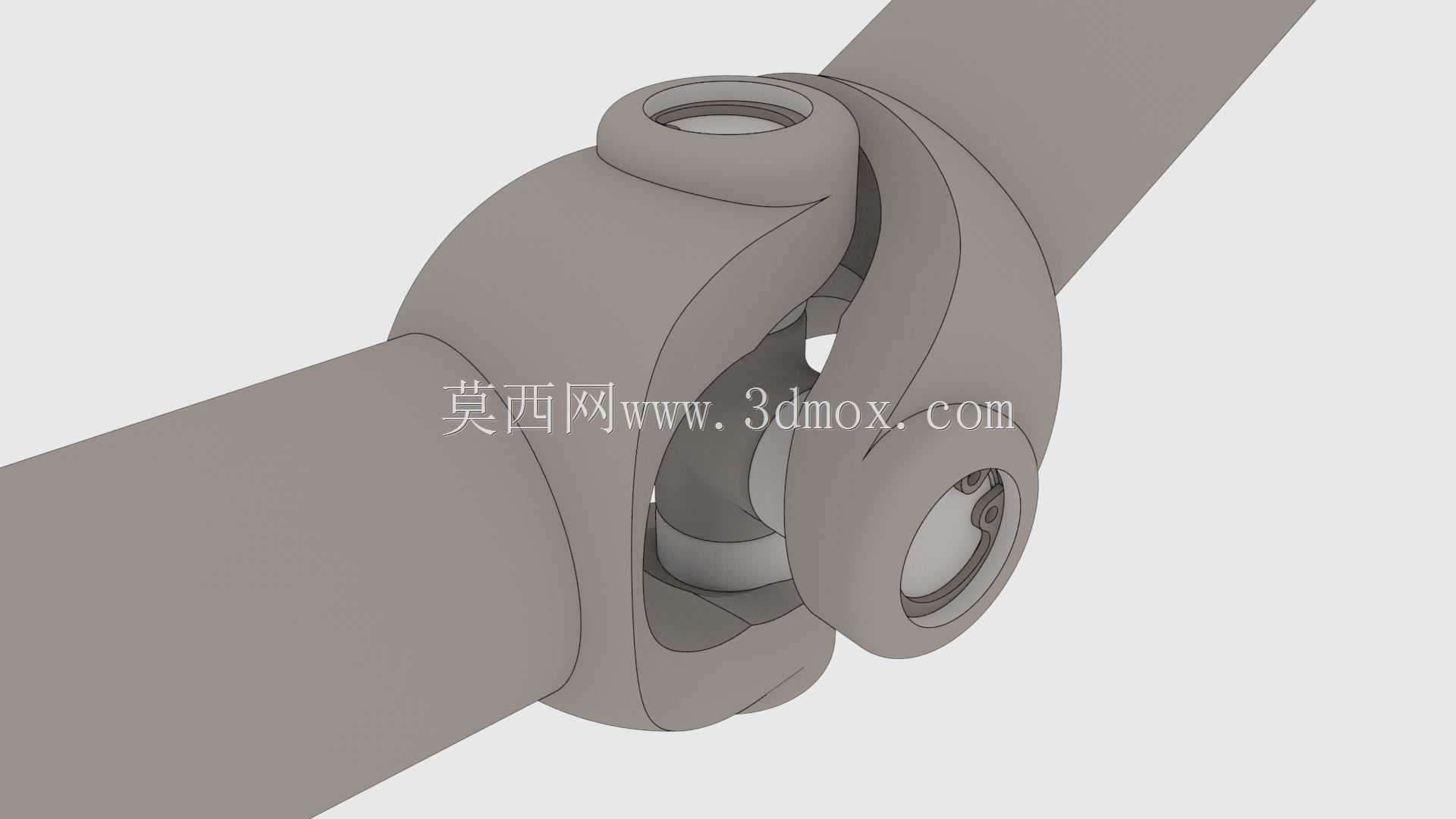

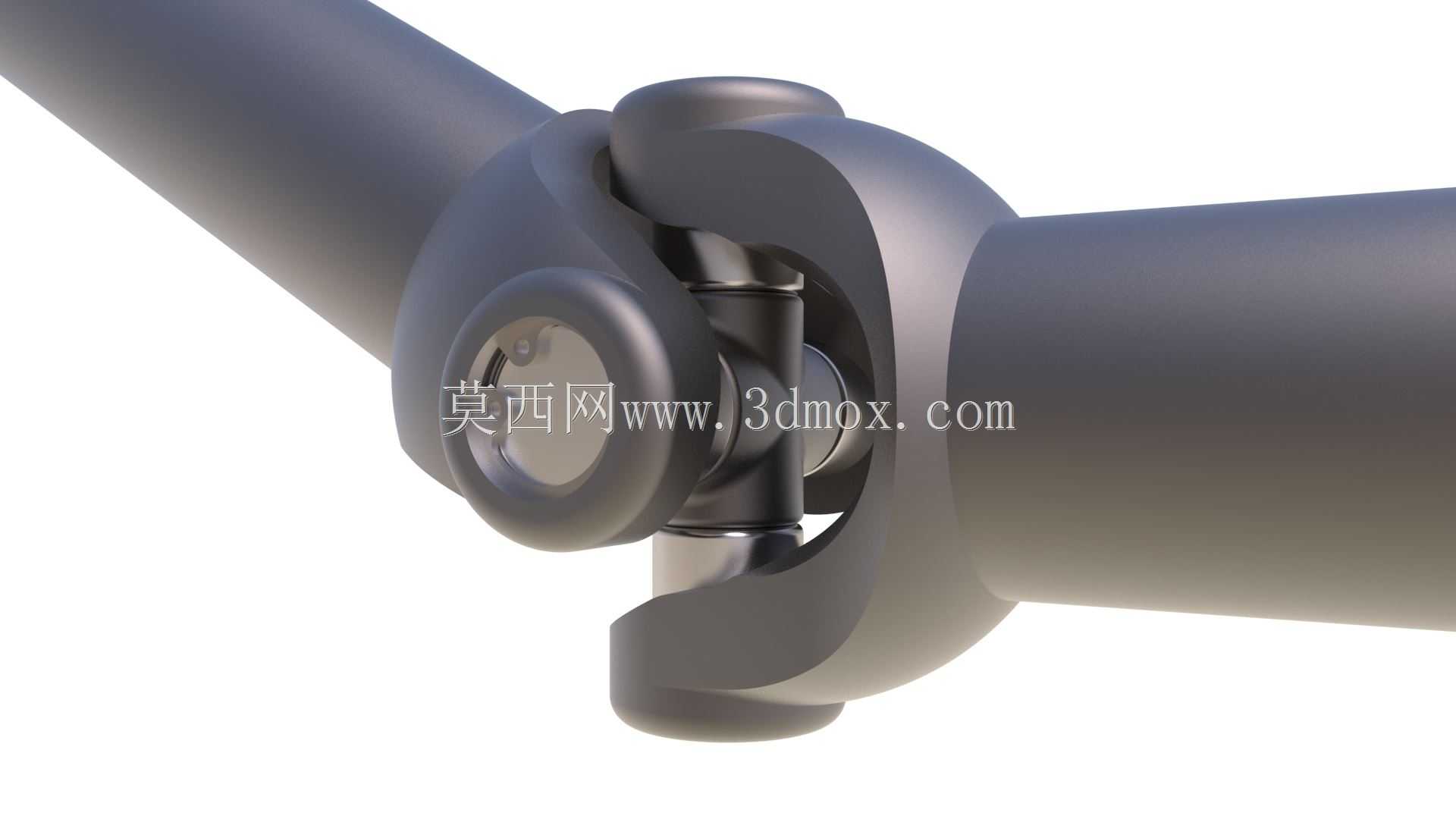

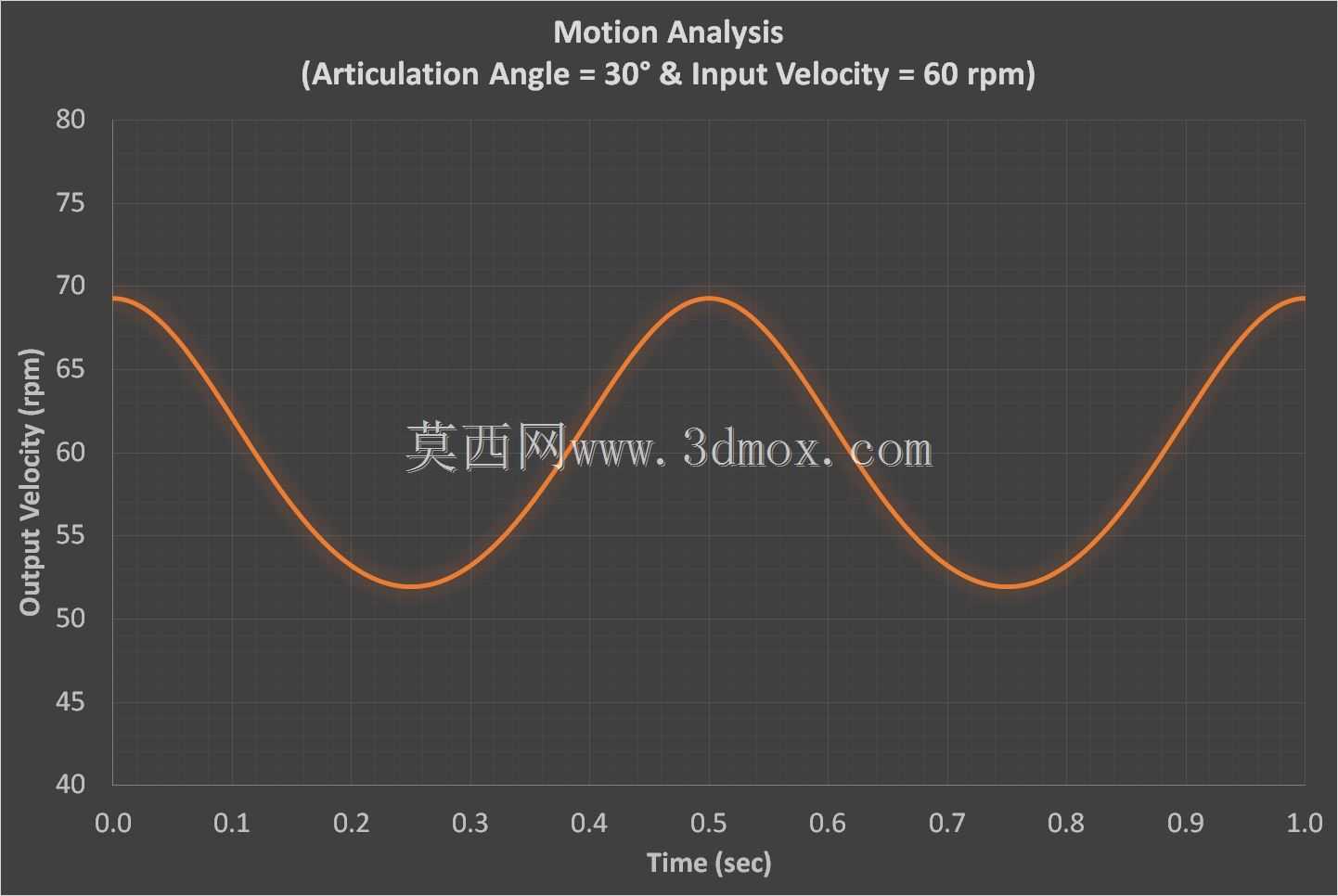

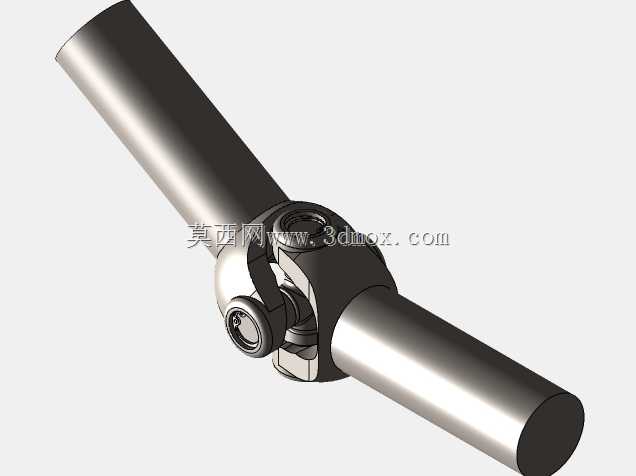

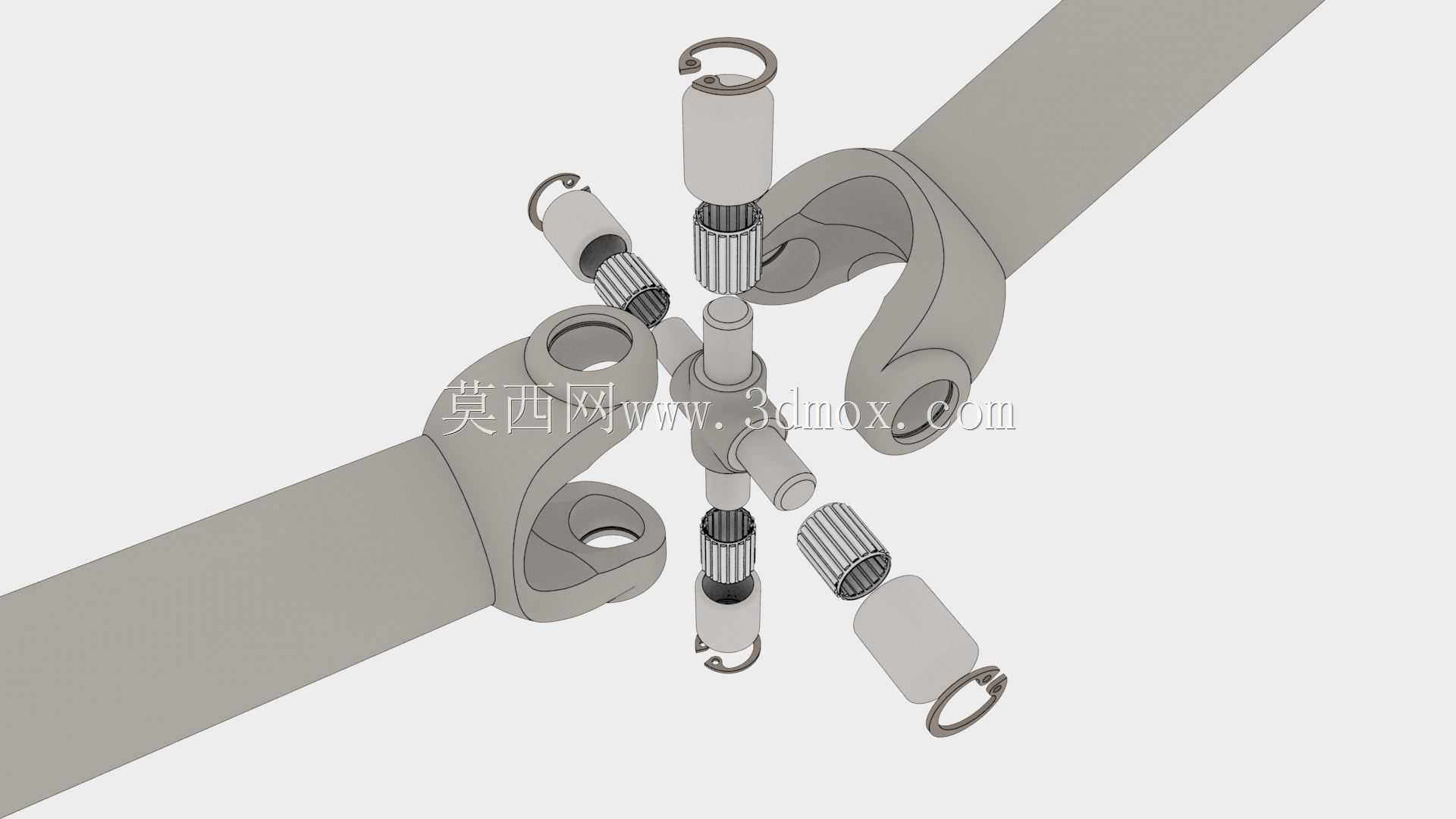

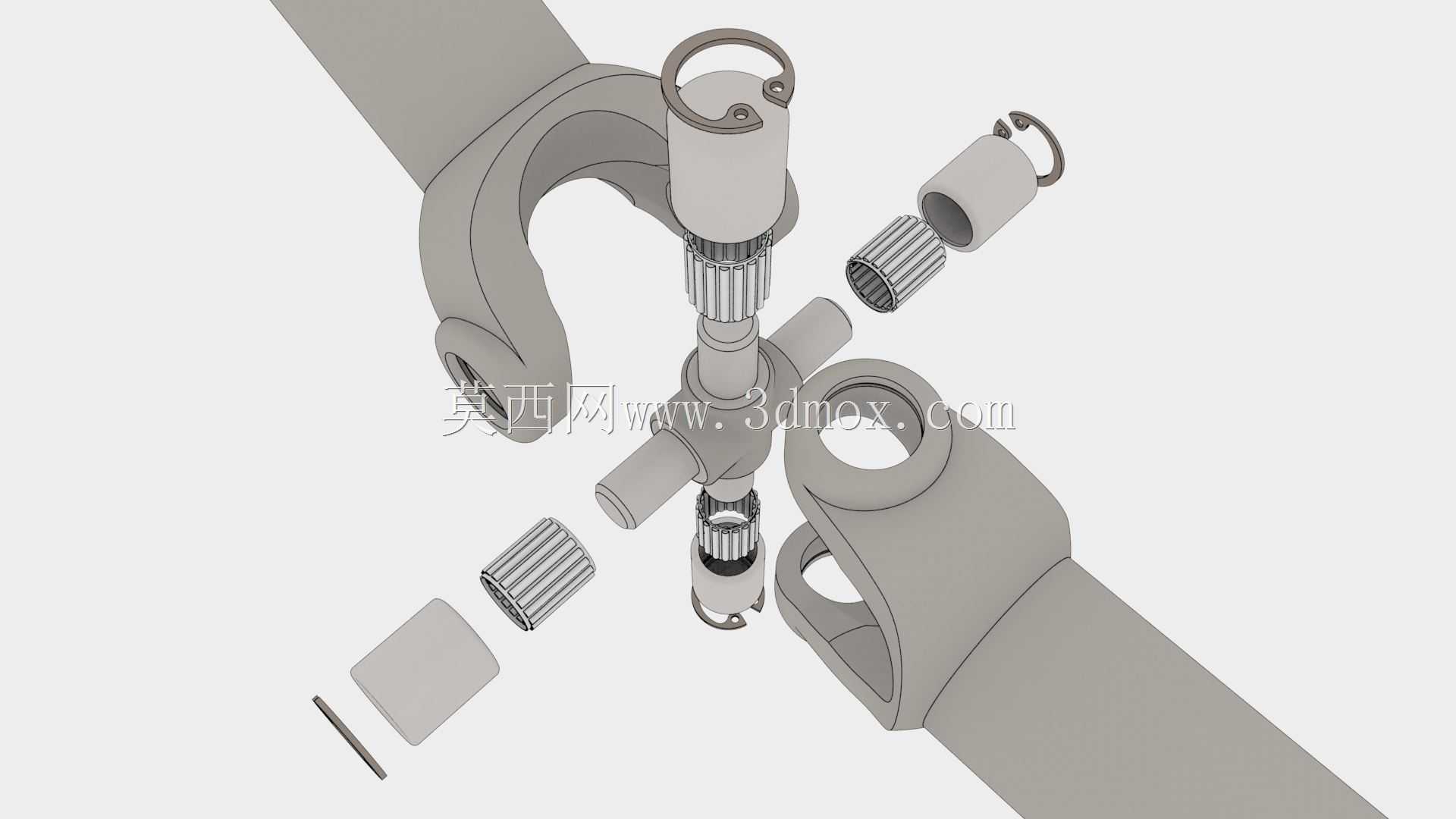

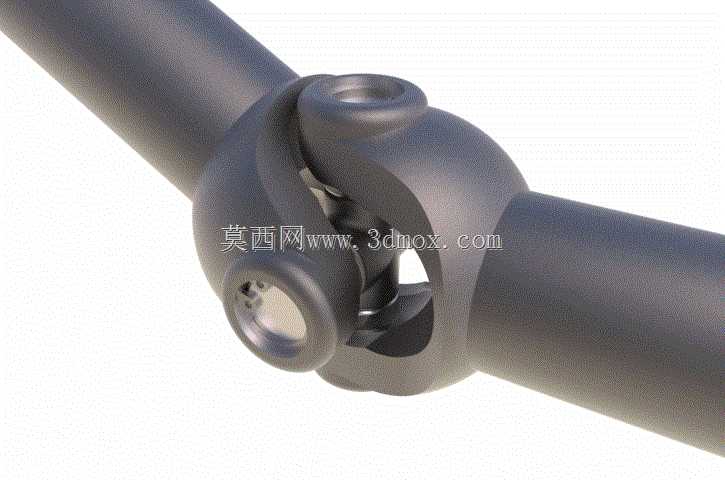

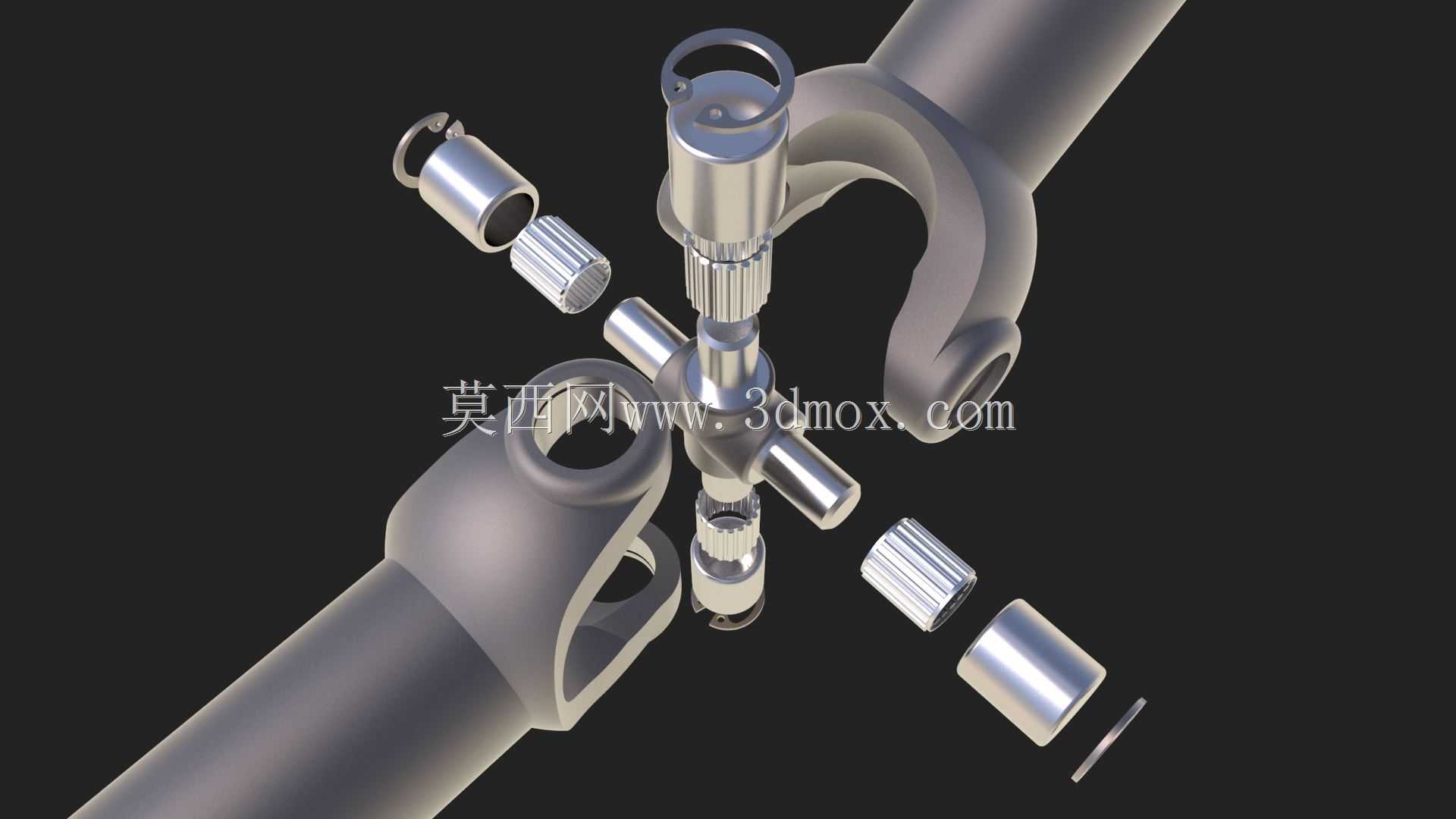

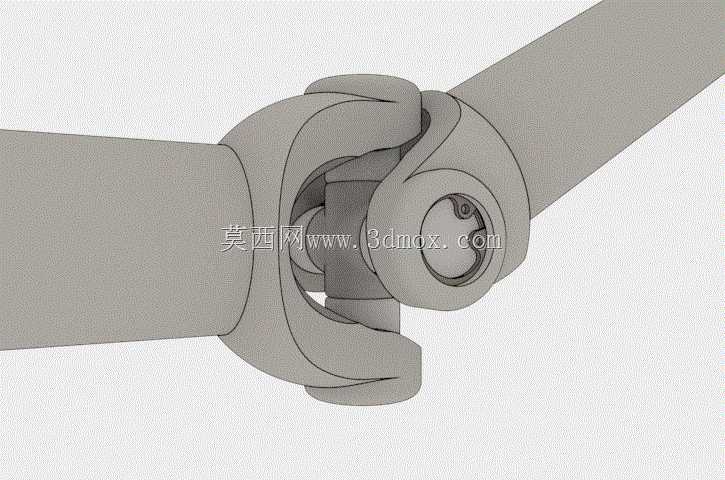

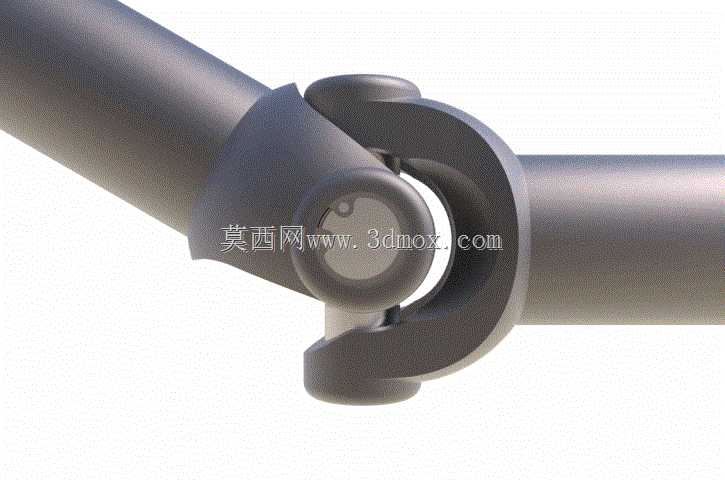

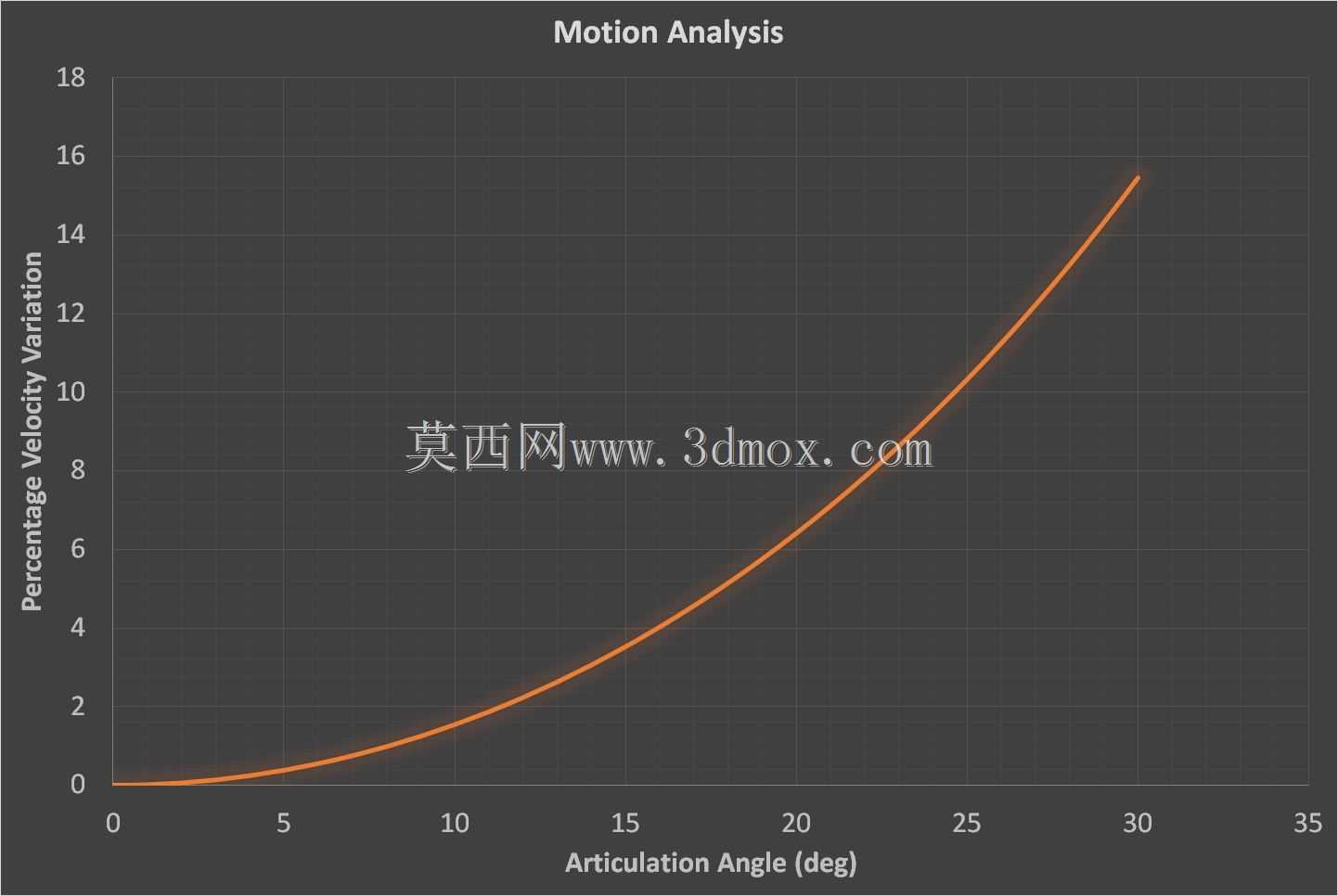

十字型万向节作为机械传动系统中应用极为广泛的变角度动力传递部件，主要用于解决两根轴线不重合、存在工作过程中相对角位移的转轴之间的扭矩传输需求，在各类需要调整传动方向、补偿安装偏差或适应工作中角度动态变化的场景中承担核心连接作用。在实际工业应用场景中，这类万向节常被布置在传动系统的轴线转折位置，比如车辆底盘的传动路径中连接变速箱输出端与驱动桥输入端，抵消车辆行驶过程中悬架跳动带来的轴间角度变化；在工业机床、输送设备、农业机械的传动链路中，也常用来连接存在安装偏差的动力输出轴与工作机构输入轴，补偿加工、装配带来的轴线误差，避免刚性连接带来的额外应力损耗，保障传动过程的平顺性。从功能特性来看，这款十字型万向节可以在两轴夹角处于合理变动范围内时稳定传递旋转扭矩，允许连接的两根轴在一定角度范围内相对摆动，不会因为轴间存在夹角就出现卡滞或传动中断的问题，不过需要注意的是，单个十字万向节在存在夹角传动时，输出轴的转速会呈现周期性波动，并非等速传动，因此在对转速稳定性要求较高的传动场景中，通常会成对使用这类万向节来抵消转速波动，实现近似等速的传动效果。在设计思路上，这款万向节采用经典的十字轴作为核心铰接部件，两个叉形接头分别与待连接的两根轴端固定，十字轴的四个轴颈分别嵌入两个叉头的轴承孔内，通过铰接结构实现角度的自由摆动，整体结构紧凑，铰接部位的接触面做了适配耐磨的结构设计，能够在传递较大扭矩的同时承受铰接转动带来的摩擦损耗，叉头部分采用圆润过渡的外形设计，避免应力集中，提升部件在交变载荷下的结构强度。从安装边界来看，这类万向节的轴端连接尺寸需要匹配对应传动轴的轴径，安装时需要保证两个叉头的相对摆角处于设计允许的最大夹角范围内，避免超出角度极限造成结构卡滞甚至部件损坏，轴向安装长度需要适配传动链路的预留空间，保障工作过程中轴系伸缩或角度变化时不会出现轴向干涉，铰接部位需要预留足够的摆动空间，避免周边部件与摆动的叉头发生碰撞，保障传动过程的运行安全。
