双万向节等速传动结构设计

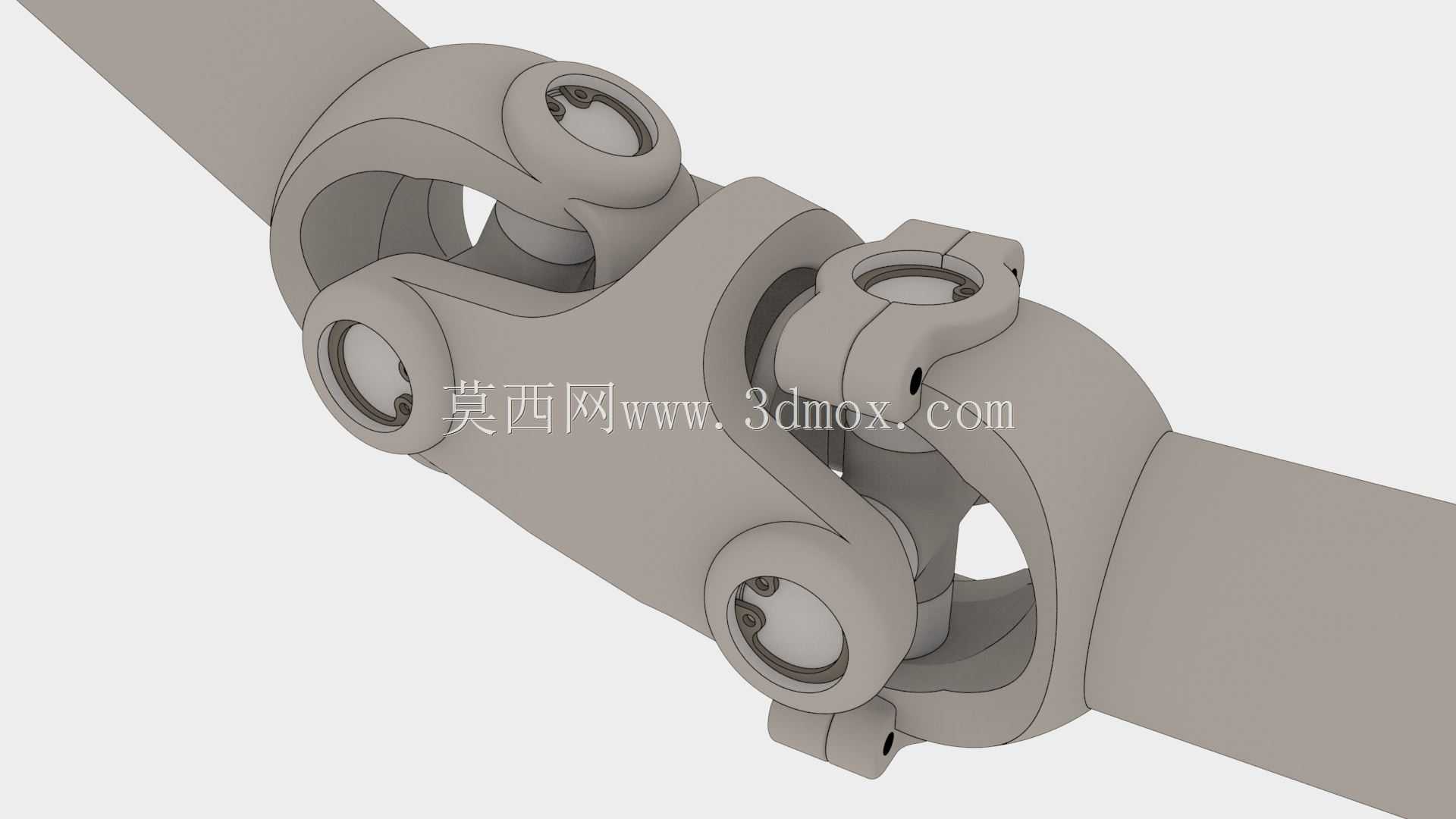

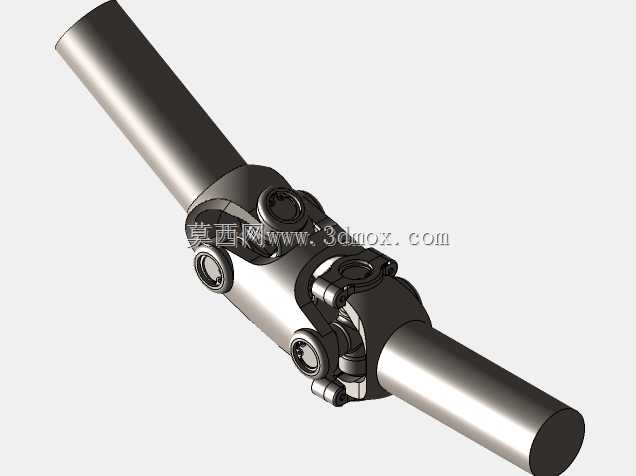

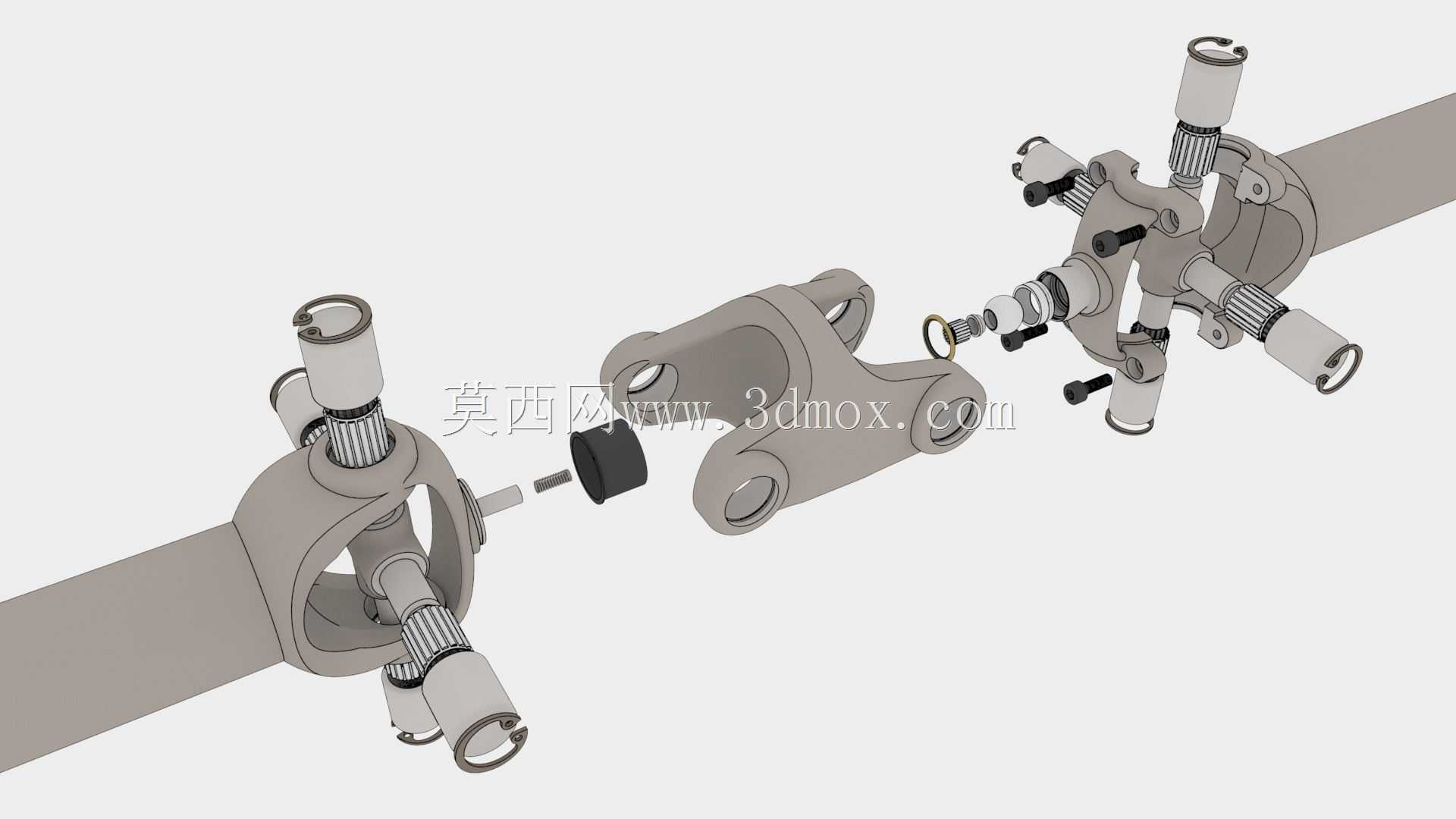

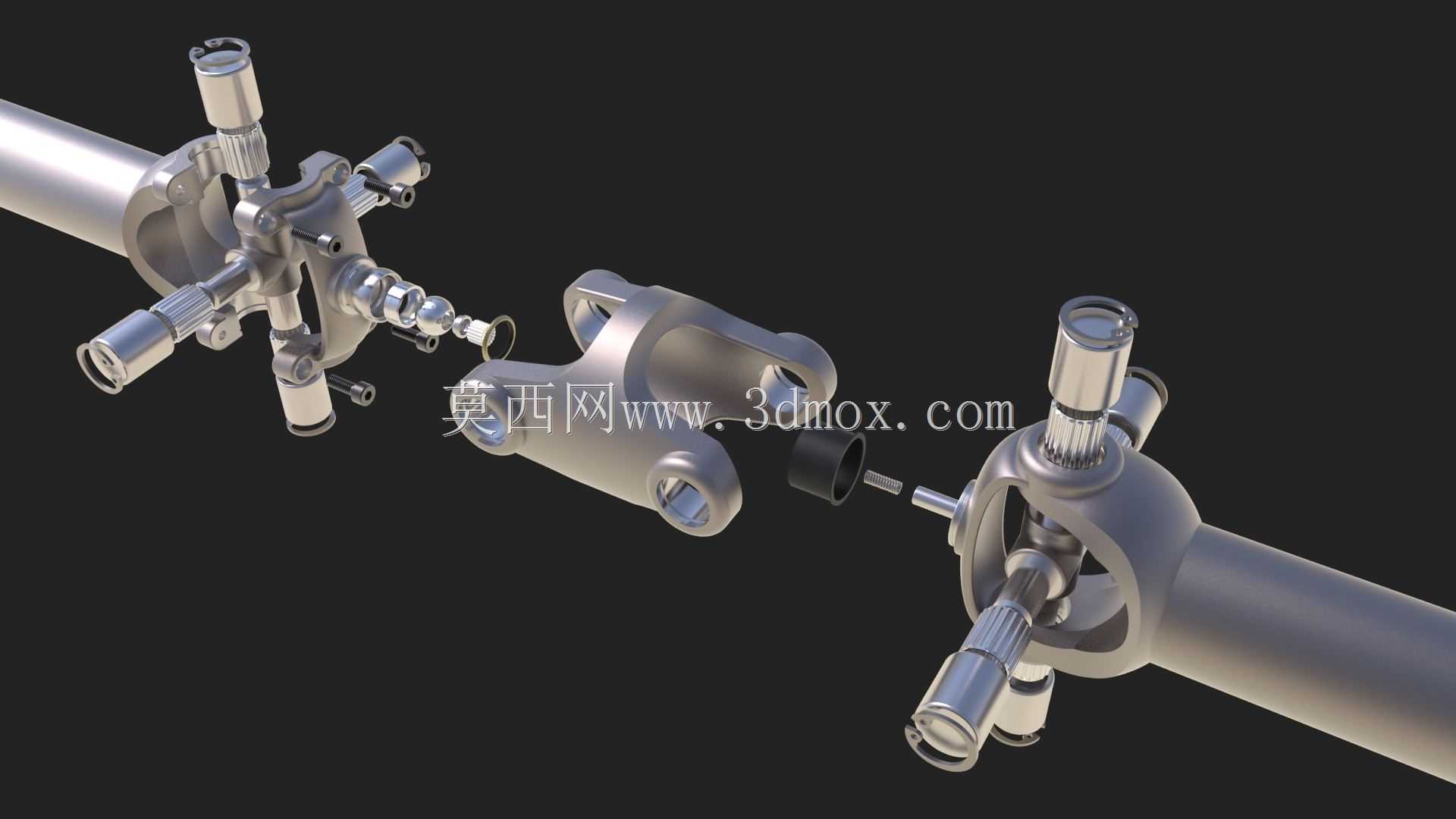

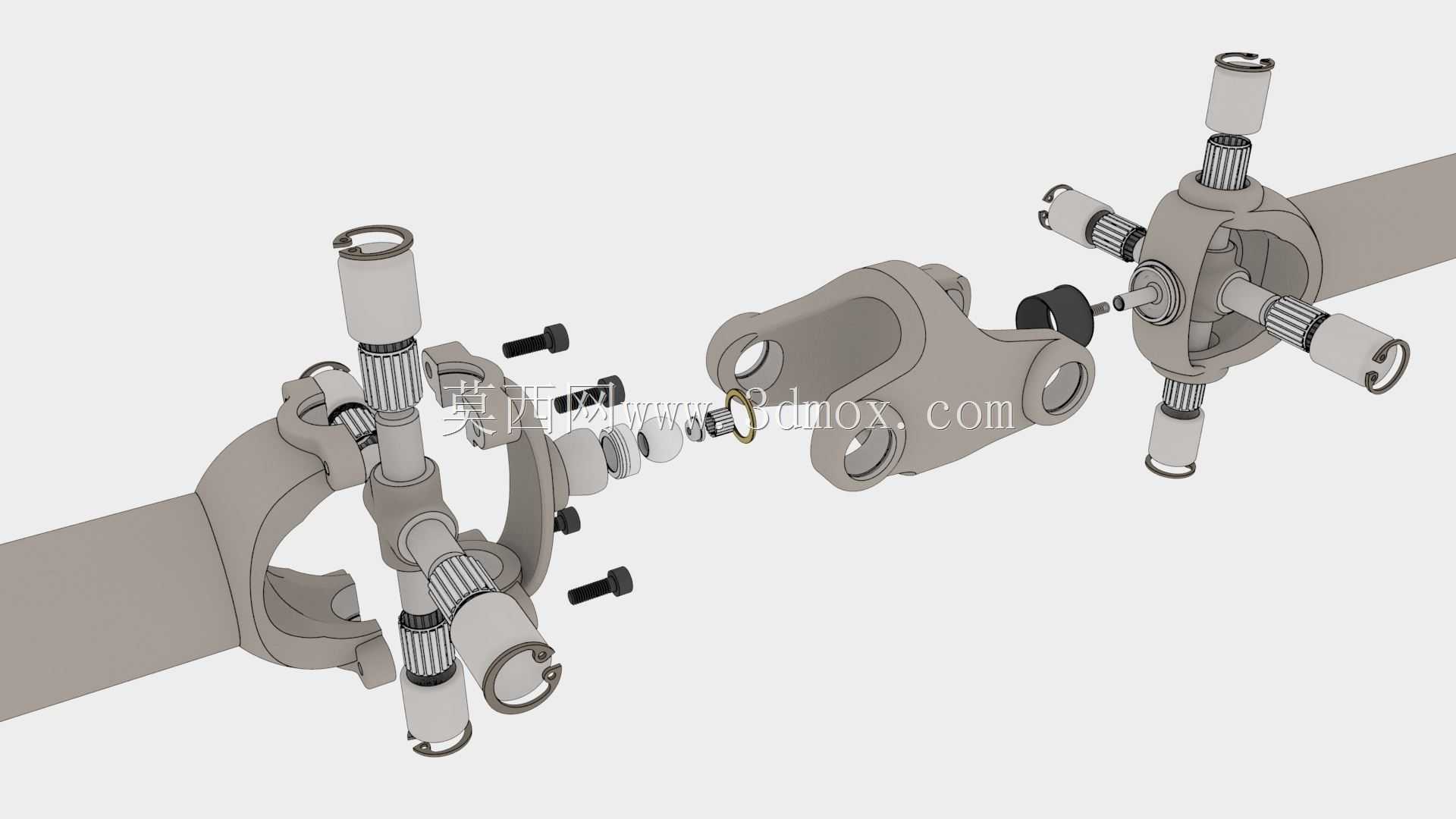

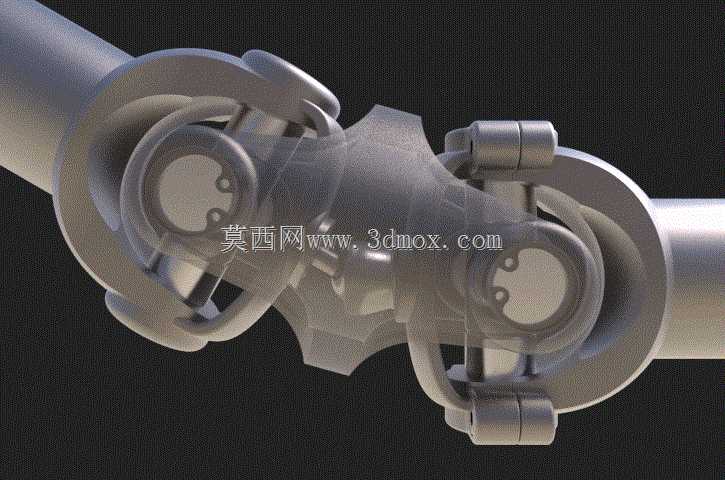

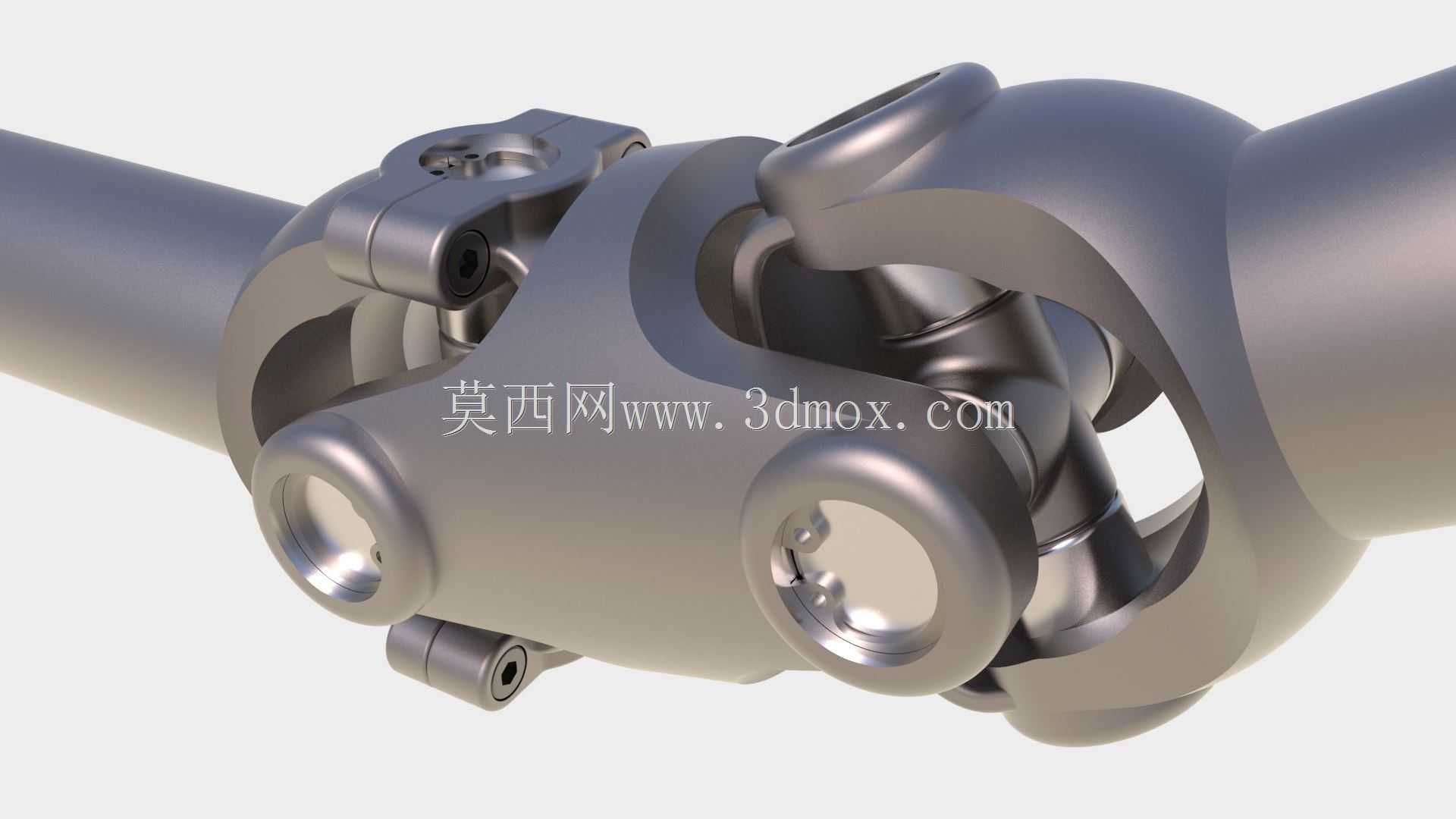

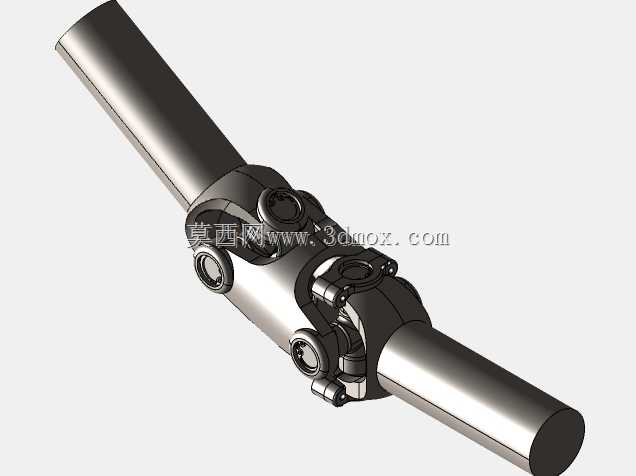

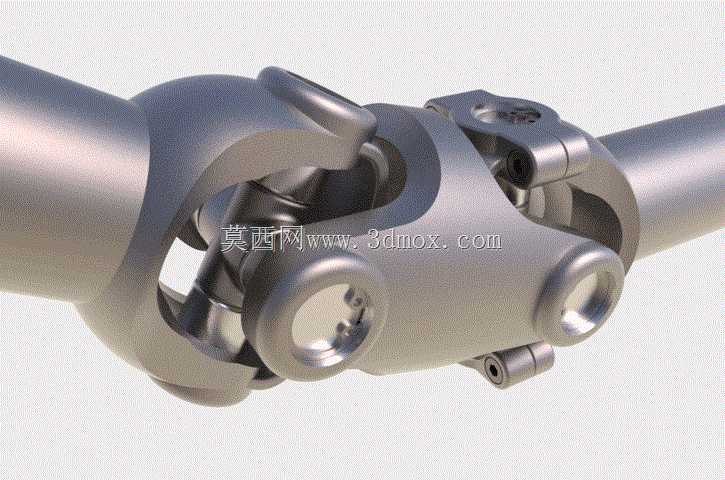

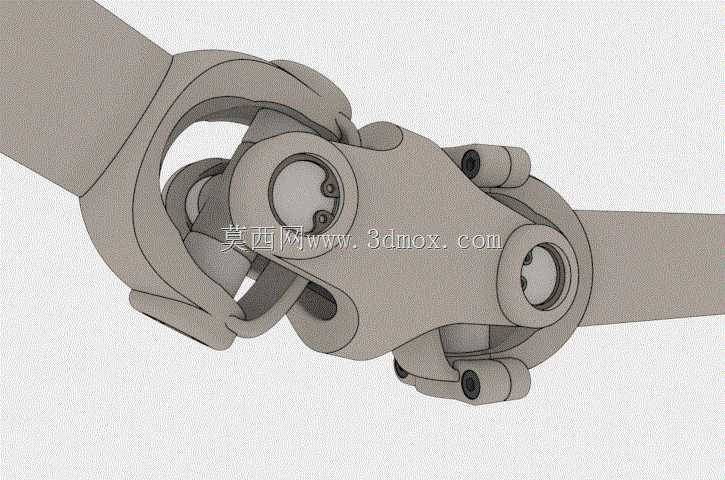

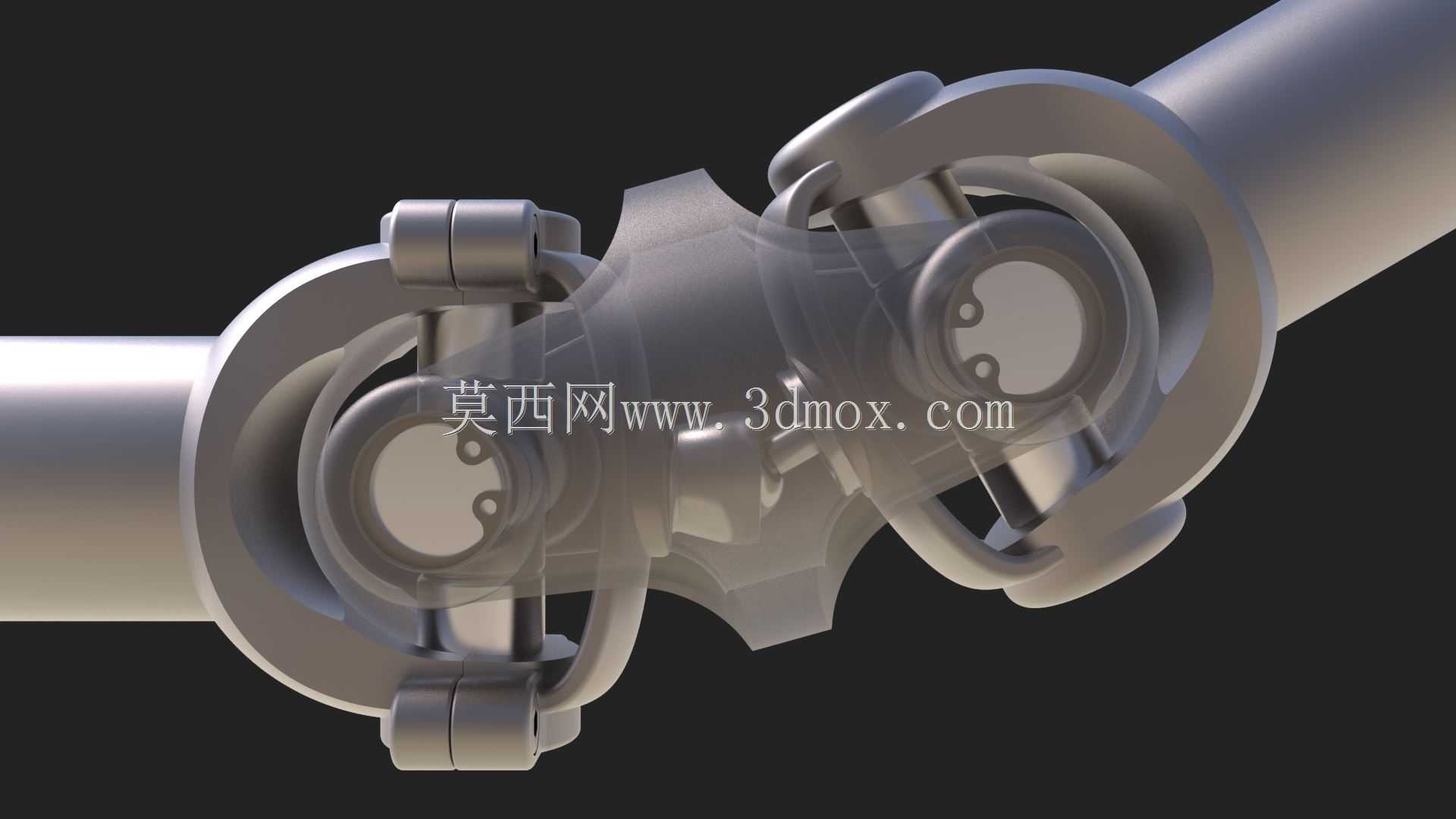

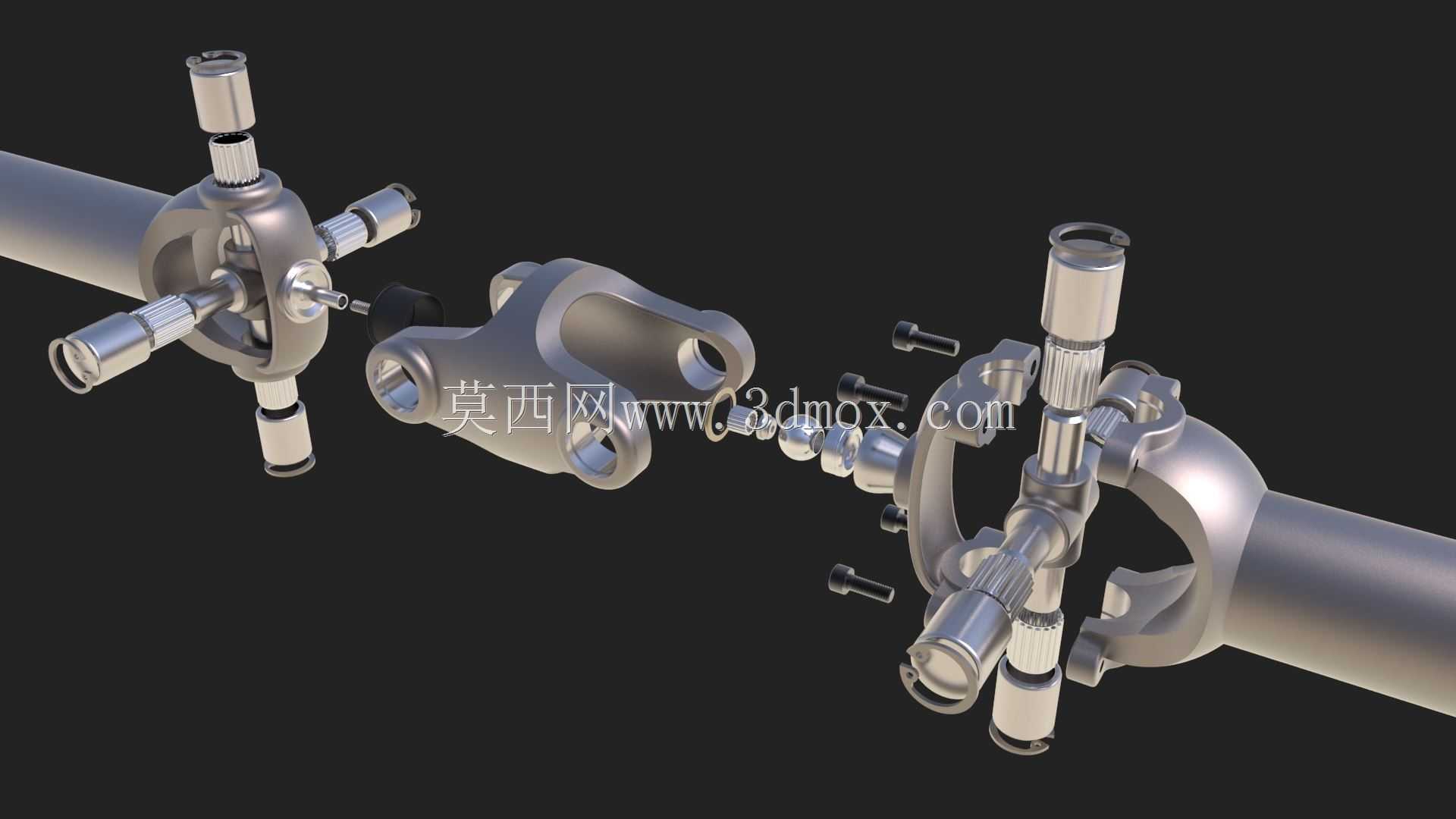

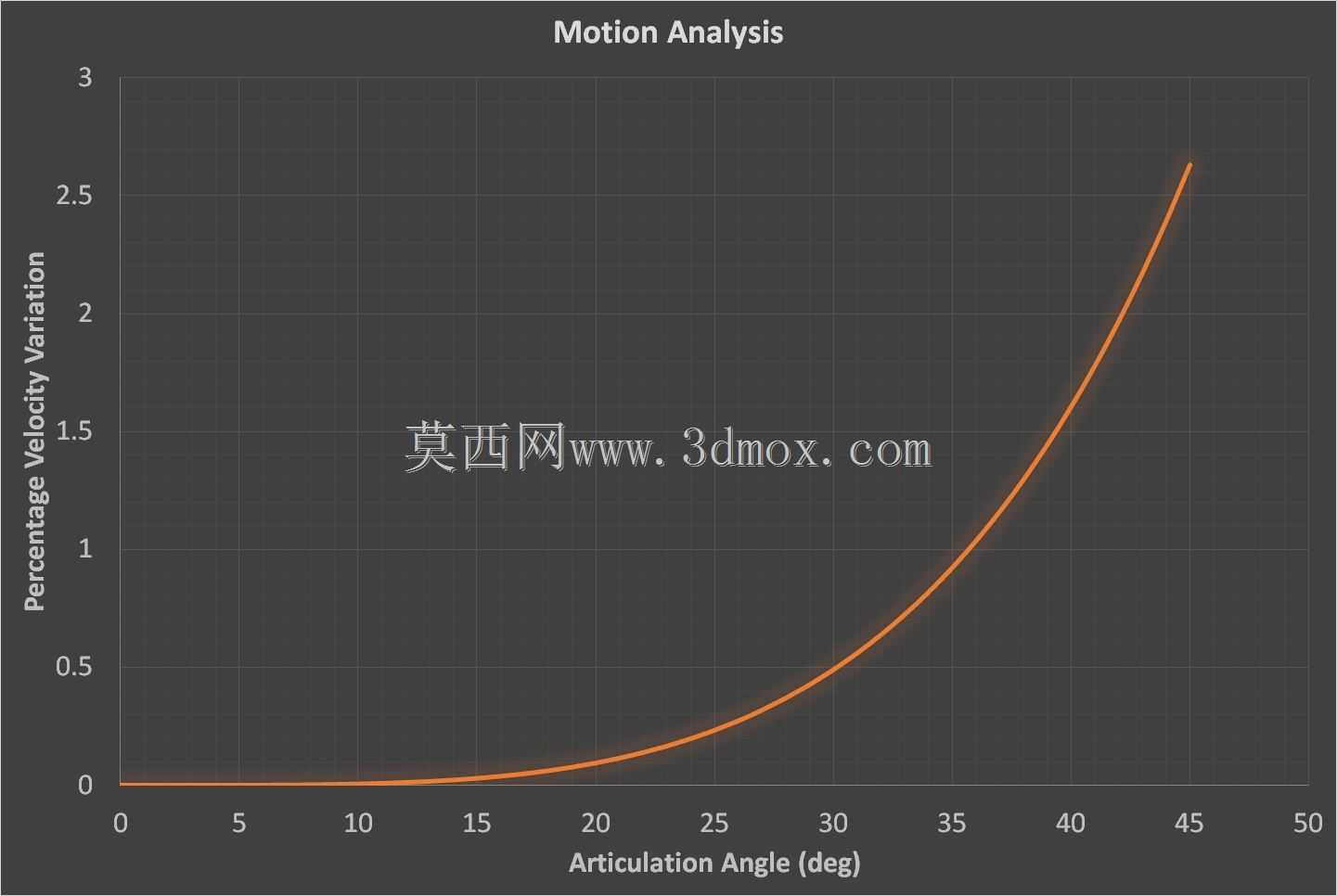

双万向节作为传动系统中实现变角度动力传递的核心部件，广泛应用在需要改变传动轴线方向的工况场景中，是汽车驱动系统、工程机械传动装置、工业设备转向机构的关键组成部分。这套双万向节结构采用背对背安装的双联式布局，两个万向节通过中心轭实现连接，中心轭替代了传统结构中的中间传动轴，大幅缩短了传动链的轴向尺寸，让整体结构更加紧凑，能够适配安装空间受限的传动布局需求。在实际应用场景中，这类双万向节常被用于四驱车辆的驱动轴与半轴结构中，能够消除传统单万向节传动过程中存在的转速波动问题，当输入轴与中心轭的夹角、中心轭与输出轴的夹角保持相等时，第二个万向节可以抵消第一个万向节产生的速度误差，让输入与输出端实现近似等速的传动效果，大幅降低传动过程中的振动与冲击，提升动力传递的平顺性。在结构设计层面，这套双万向节采用定心球作为定心定位构件，能够在轴间夹角发生动态变化时，始终保持两个万向节的工作角度匹配，不过受限于结构特性，该结构无法在大角度摆动工况下始终保持精确的等角传动，会存在极微小的高铰接角速度波动，这类波动在常规传动工况下几乎不会对设备运行产生影响，仅在高精度运动分析场景中需要做针对性补偿。从安装边界来看，该结构的轴向尺寸经过紧凑化设计，不需要为中间轴预留额外的周边布置空间，能够很好地适配动力源周边部件排布密集的安装场景，比如汽车发动机舱内的传动布局，省去了传统长中间轴需要的固定支撑与周边避让空间，降低了整体传动系统的布置难度。除了车辆传动场景外，这类双万向节还可以替代部分专用等速万向节，应用在需要高铰接角度、能够承受脉冲扭矩负载的工业传动场景中，比如工程机械的转向传动机构、农用设备的动力输出装置、特种装备的变角度动力传递单元，能够在轴线存在相对偏摆的工况下持续稳定传递扭矩，补偿安装过程中产生的轴线对中误差，抵消设备运行过程中机架形变带来的传动轴线偏移，避免刚性连接带来的轴系额外负载，延长传动部件的使用寿命。需要注意的是，该结构的尺寸参数为演示级近似设计，在实际工程应用中，需要根据具体的传递扭矩大小、工作转速范围、最大摆动角度需求，对十字轴、轭架、定心球等核心受力部件做强度校核与尺寸优化，匹配对应的润滑密封结构，确保在长期交变载荷工况下的运行可靠性。
