游戏概念新月刃武器结构设计

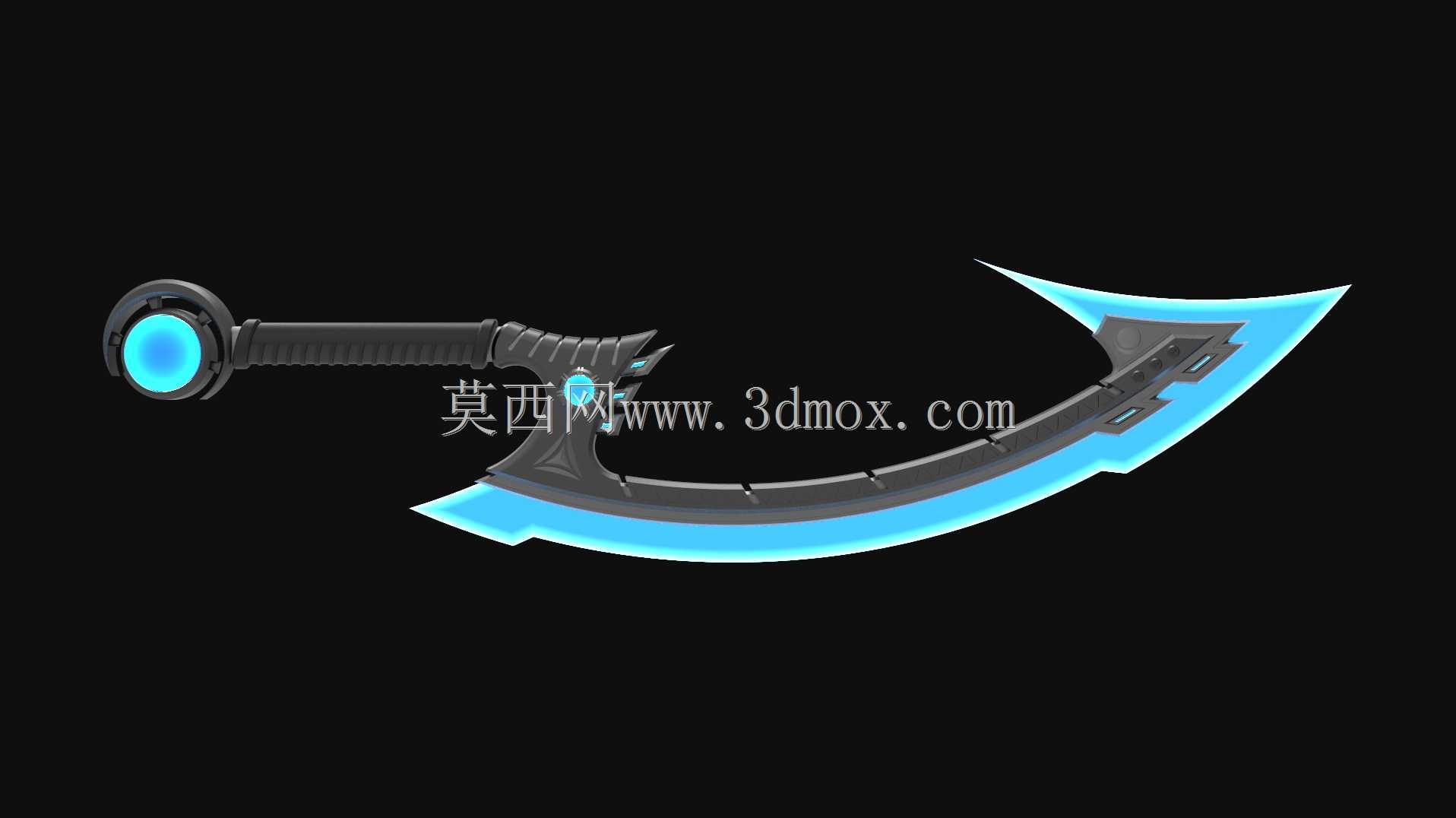

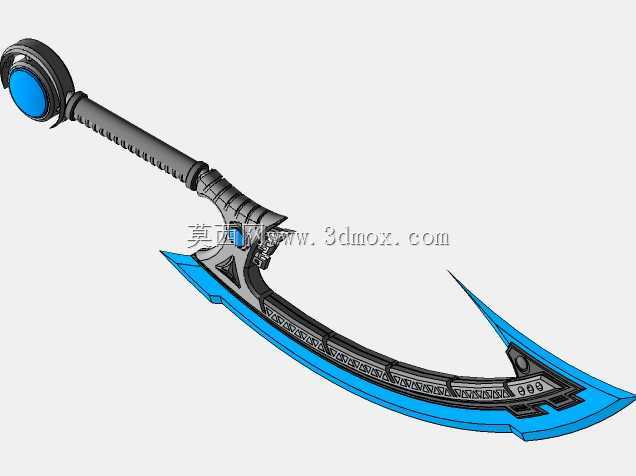

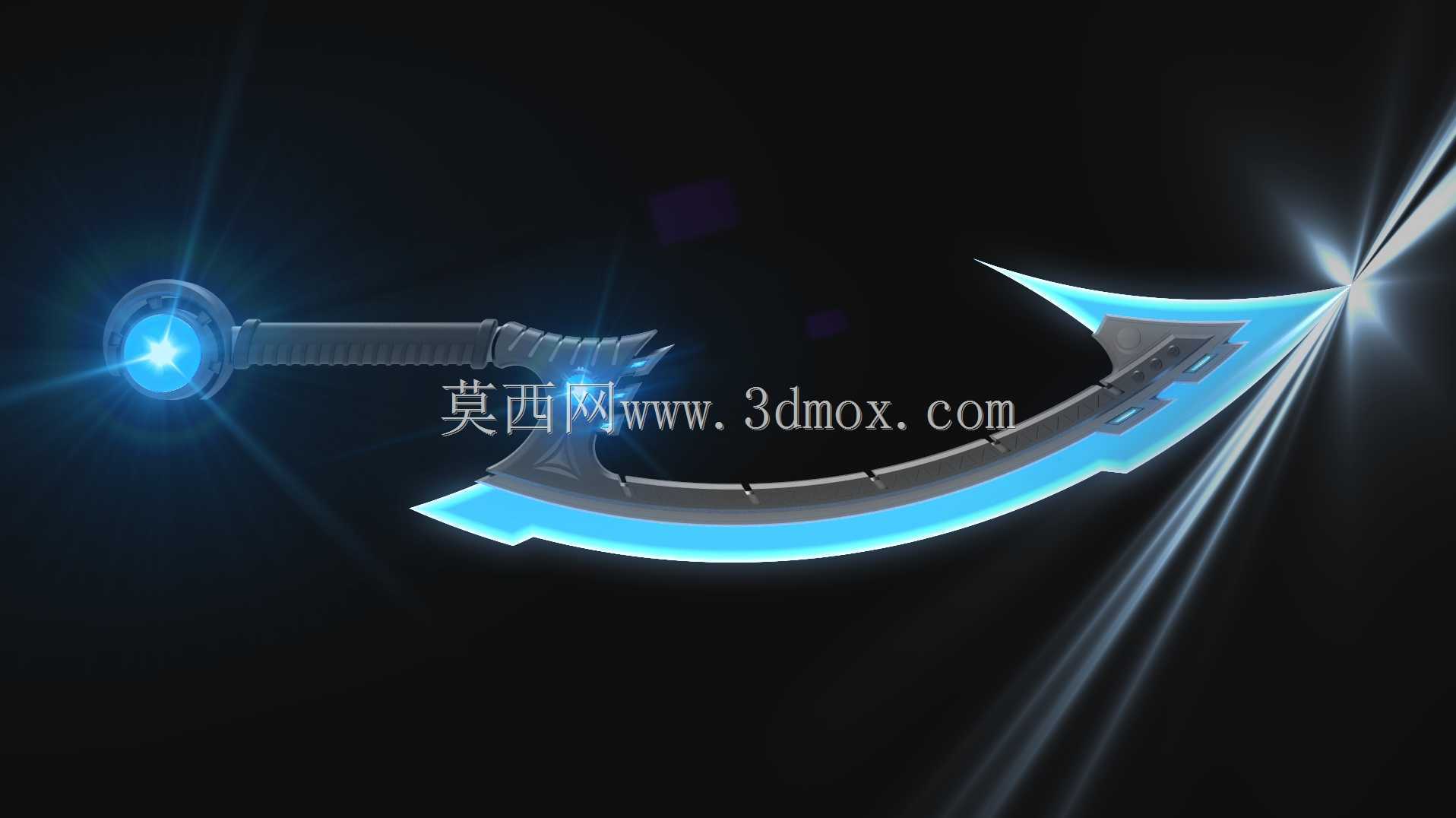

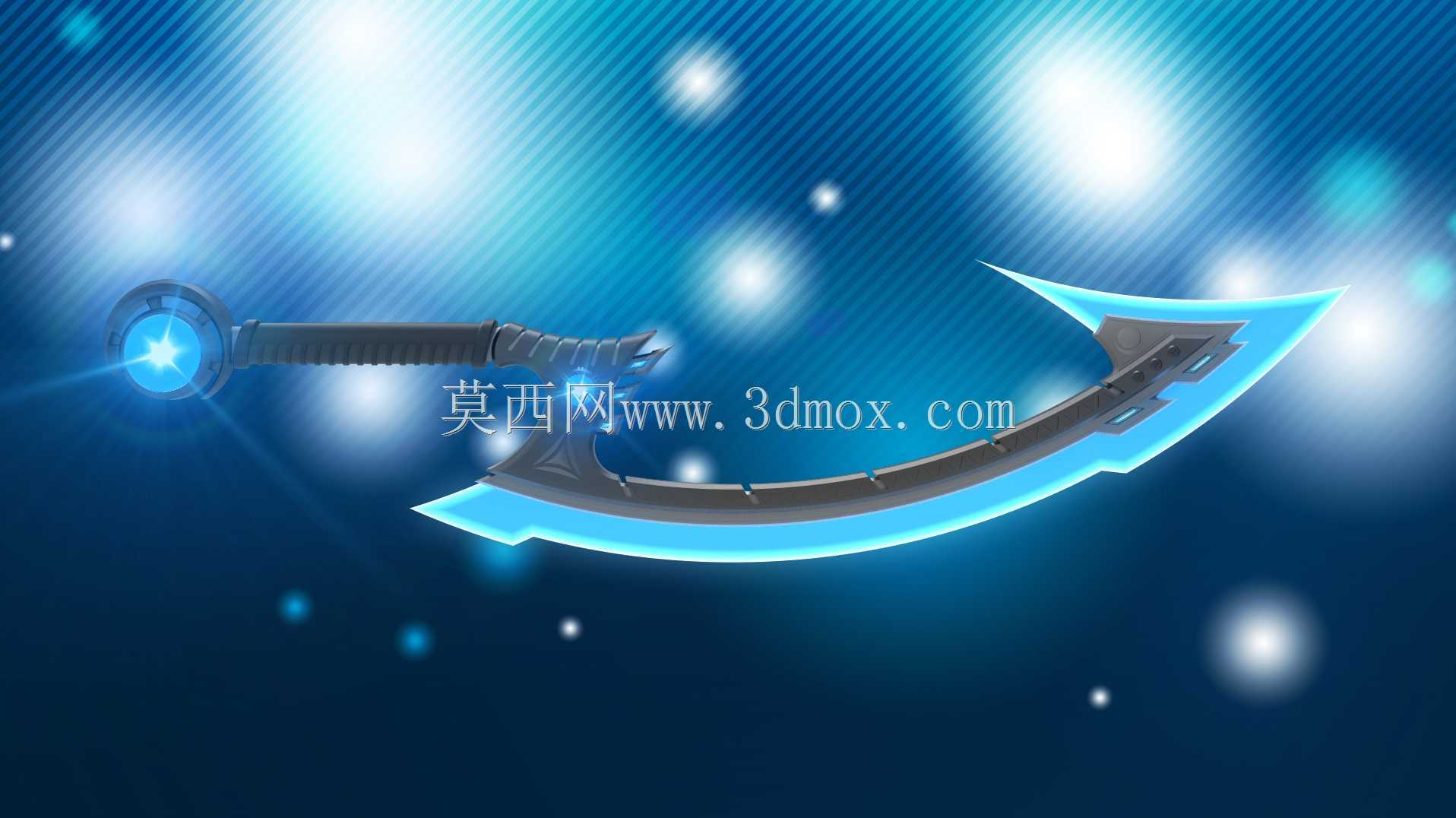

　　这款新月形刃具的设计，最初是面向游戏IP衍生道具开发、线下主题展陈道具制作以及文创周边复刻的需求展开的，在结构设计阶段就兼顾了数字资产复用和实体化落地的双重可能性。从整体结构来看，刃身采用大弧度新月轮廓，握持段设置在刃身内弧的侧端，区别于传统长柄兵器的同轴握持结构，这种偏心握持的设计在做数字资产绑定的时候，能适配更多非常规的战斗动作帧，不会出现骨骼穿模的问题，同时如果做实体1:1复刻的展陈道具，重心会落在握持段前方120mm左右的位置，配合尾部的配重结构，手持展示的时候不会出现头重脚轻的晃动感。刃体的结构分层做了明确的区分，最外层是发光效果的刃口结构层，中间层是金属质感的主体承力层，内层靠近握持段的位置做了防滑纹理的包覆结构，

　　三层结构在建模阶段就做了独立的面组拆分，不管是后续做渲染的材质分层，还是实体加工时候的分件打印、分材质喷涂，都不需要重新拆面，能直接导出对应分层的加工文件。在设计思路上，没有照搬传统冷兵器的对称刃型，而是把刃口的切削面做了单侧外飘的处理，外飘段的最宽处距离握持中心的水平距离是380mm，刃身整体的纵向高度控制在220mm，这个尺寸边界不管是做游戏内的第一人称视角模型，还是做1:1的实体手持道具，都不会出现视角遮挡或者握持尺寸不符的问题。握持段的直径设置为32mm，表面做了环形的防滑凹槽，凹槽深度1.2mm，间距8mm，这个参数是参考了常规工具手柄的握持人机尺寸，就算是做实体的玻璃钢或者树脂道具，长时间手持展示也不会出现滑脱的问题。

　　刃身尾部的能量核心结构，做了内嵌式的安装槽设计，槽体直径45mm，深度18mm，如果是做带发光效果的实体道具，这个位置可以直接嵌入纽扣电池组和LED灯组，不需要额外在刃身内部走明线，安装槽的边缘做了1mm的倒角，安装灯组面板的时候不会出现卡滞，也能遮盖拼接缝隙。从行业应用场景来说，这个模型的面数做了分级处理，高模面数控制在120万面左右，适合做产品渲染、宣传海报制作使用，重新拓扑后的低模面数在1.2万面左右，绑定骨骼后可以直接导入游戏引擎做实时动作渲染，也可以适配3D打印的加工要求，导出STL文件后不需要额外做壁厚处理，所有结构的最小壁厚都控制在2.5mm以上，打印的时候不会出现薄壁断裂的问题。刃身表面的装饰纹理做了下沉0.

　　8mm的刻线处理，不管是做实体道具的渗线做旧，还是做数字资产的材质凹凸贴图，都能直接提取刻线的轮廓线，不需要重新绘制纹理通道。在结构强度的考量上，刃身和握持段的连接位置做了15mm宽的过渡加强筋，筋位和刃身主体做了一体化建模，就算是做PLA材质的3D打印件，挥动的时候也不会出现连接位置断裂的问题，加强筋的位置做了圆弧过渡，没有直角应力集中的结构，长期摆放展示也不会因为内应力出现形变。刃口的发光层结构做了2mm的突出设计，和中间金属层之间做了0.5mm的装配台阶，实体组装的时候可以把半透明的发光刃片沿着台阶嵌入，不需要额外打胶固定，拆卸更换也很方便。整体模型的所有安装边界都做了适配通用加工工艺的处理，没有倒扣结构，不管是做CNC加工的金属展示件，还是做硅胶翻模的树脂量产周边，都不需要做复杂的分模设计，拔模斜度统一设置为1.5度，能直接导出分模线文件。
