齿轮传动式破碎机SolidWorks三维设计模型

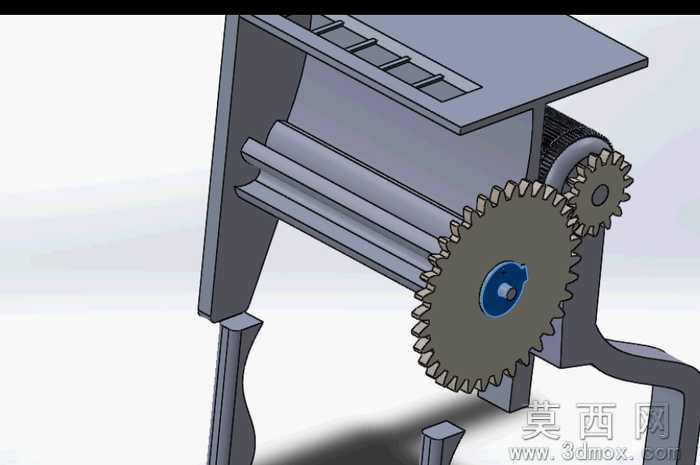

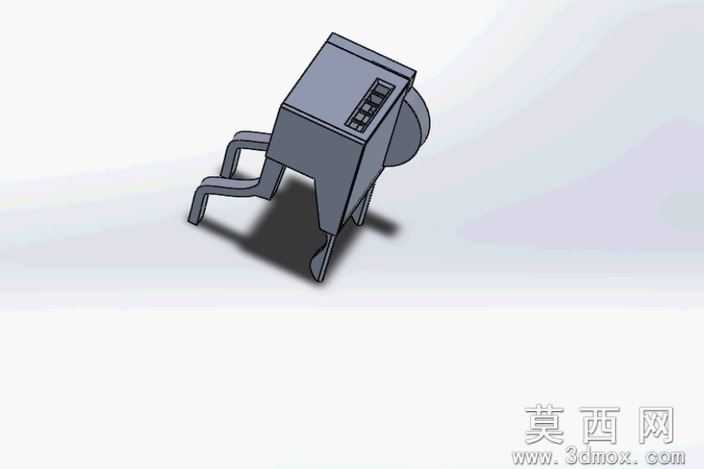

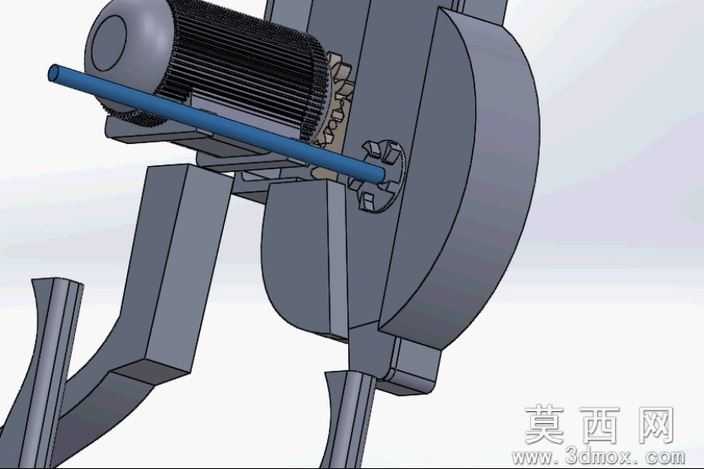

本模型为齿轮传动式破碎机三维设计成果，建模全程基于SolidWorks2013软件完成，首先从核心传动结构入手，先绘制主动齿轮、从动齿轮的齿形轮廓，通过参数化方程式定义渐开线齿形，保证齿轮啮合的传动精度，再依次搭建辊轴、机架、进料导槽、支撑脚等零部件，每个零件均通过草图绘制、特征拉伸、切除、倒角、圆角等基础操作完成建模，装配过程中严格添加同轴心、平行、齿轮啮合配合关系，确保整体结构无干涉，可模拟真实的传动运转状态。参数设计层面，模型按照小型实验用破碎机的尺寸比例设定，主动齿轮模数为2、齿数为18，从动大齿轮模数为2、齿数为42，传动比约为2.33，辊轴直径设定为60mm，进料槽宽度为180mm，机架支撑高度为220mm，所有零部件尺寸均经过干涉检查验证，符合小型破碎设备的结构设计逻辑。渲染材质方面，模型对不同部件做了区分设置，机架、进料槽、支撑脚采用哑光灰铸铁材质，模拟普通钢材的磨砂金属质感，齿轮主体采用中碳钢材质表现，齿轮中心的轴套添加深蓝色工程塑料材质区分，辊轴表面做了细微的拉丝纹理处理，整体渲染效果还原了工业设备的真实质感，结构展示清晰直观。结构原理上，该破碎机依靠齿轮啮合传递动力，主动齿轮接入外部动力源后带动从动大齿轮转动，进而带动与从动齿轮同轴连接的破碎辊转动，物料从上方进料槽投入后，在转动辊与机架挡板的挤压、剪切作用下完成破碎，破碎后的物料从机架下方的出料间隙排出，齿轮传动结构传动效率高、运行稳定，可适配小功率动力输入完成脆性物料的破碎作业。软件兼容层面，模型原生为SolidWorks2013版本创建，可直接在SolidWorks2013及以上版本中打开编辑，也可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、Catia等主流三维设计软件，方便不同软件使用场景下的编辑修改。研发教学应用层面，该模型可作为机械设计专业课程设计、毕业设计的参考案例，帮助学习者掌握齿轮传动结构的设计方法、装配配合的添加逻辑，也可作为小型破碎设备研发的初始原型，用于结构验证、运动仿真演示，还可用于SolidWorks软件建模教学，演示从零件建模到装配体搭建的完整流程，辅助学习者掌握三维建模的核心操作技巧。
